WR-320-DX

P/N. 10428242

Modelo

Color

WR-320-DX
P.N. 10428242
WR-320-DXW
P.N. 10428243

Características

Sist. pasivo, 500 W, 2x 10″, 2 vías amplia gama, Line Array compacto de instalación, DX, negro

SPL Max: 132 dB
Dispersion: 90º
Peso: 32,5 kg ( 71,6 lb )

Descargar ficha técnica Dónde comprar

descripción

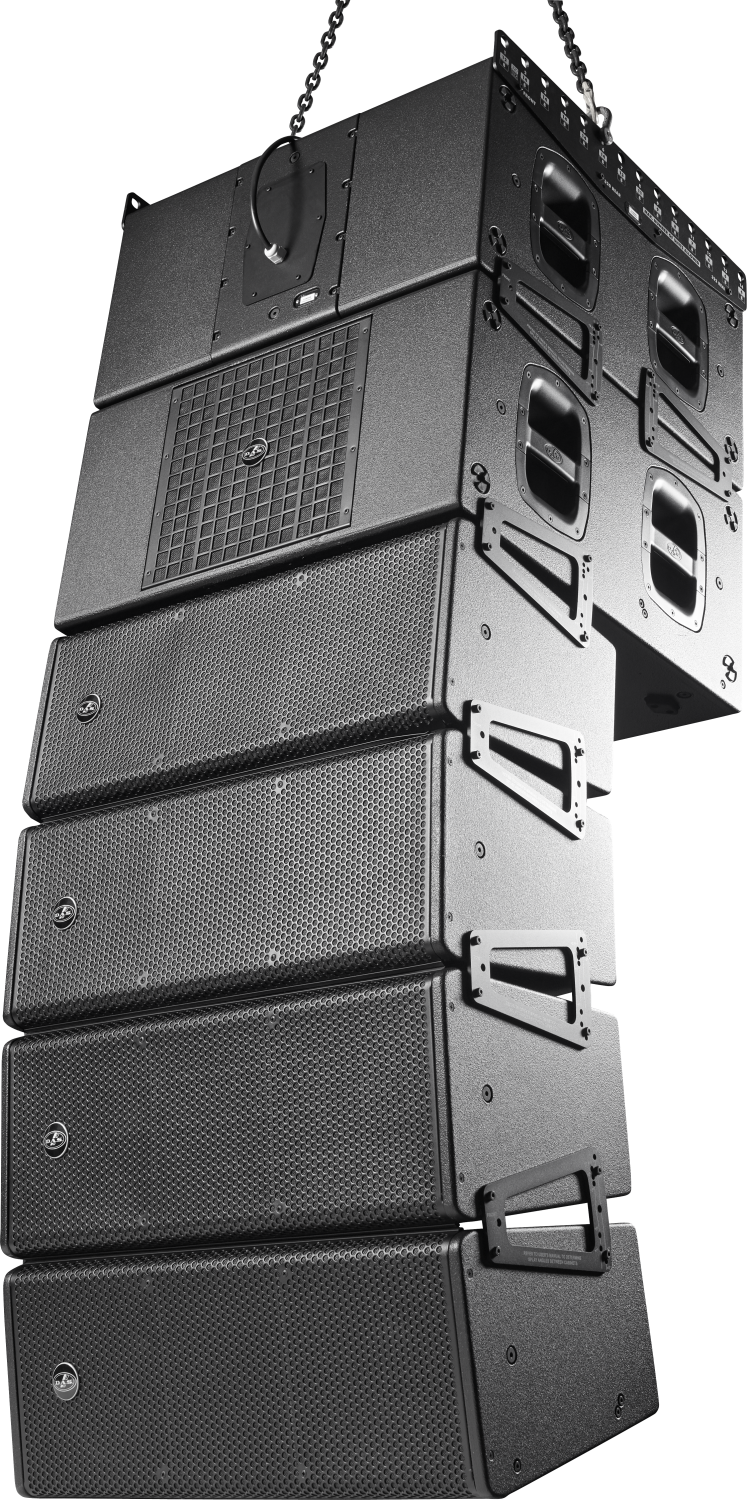

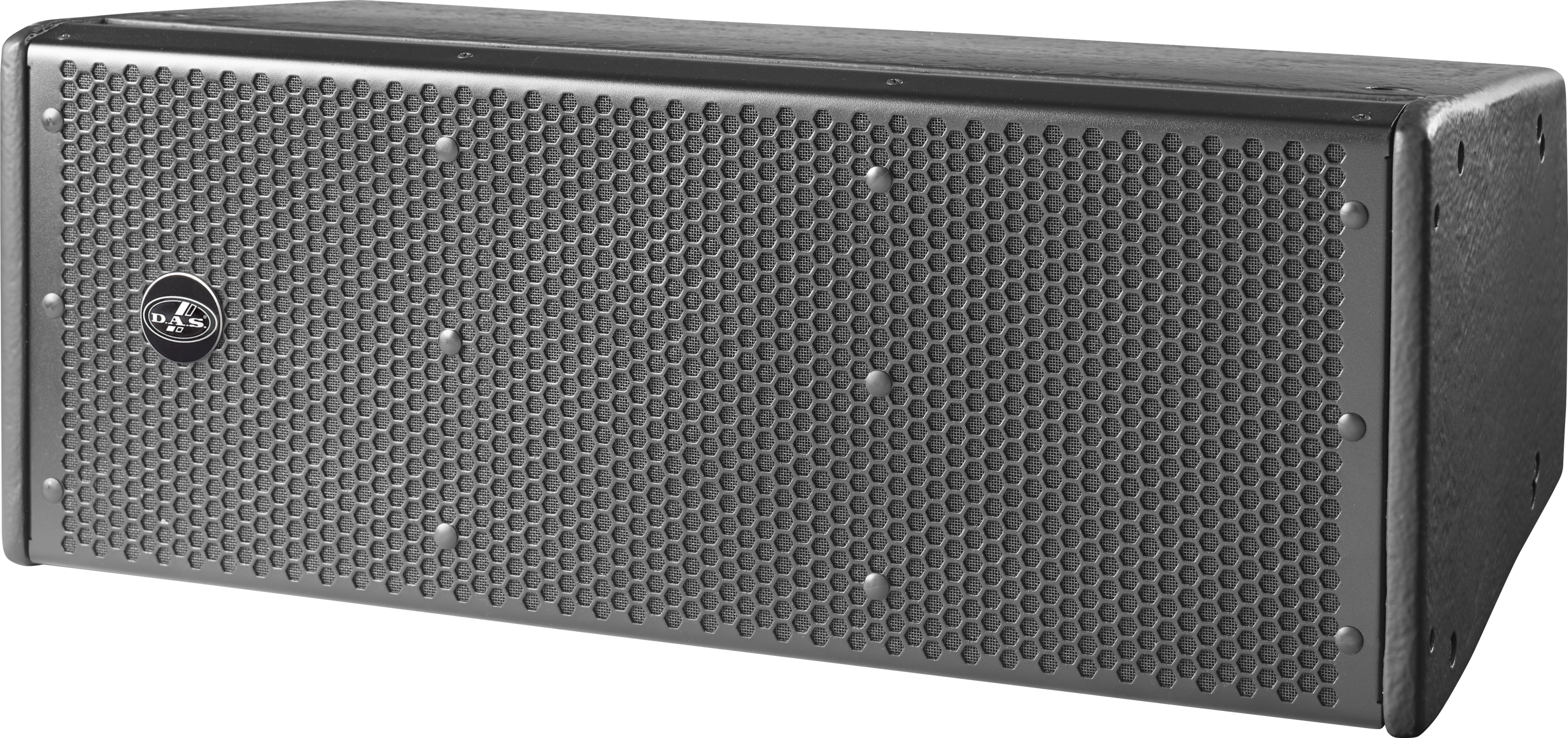

WR-320-DX es un sistema line array pasivo de 2 vías con clasificación IP56, diseñado específicamente para instalaciones al aire libre, ofreciendo una protección especial contra las condiciones climáticas extremas. Equipado con dos transductores de 10” para las frecuencias bajas y medias, y un motor de compresión de 3”, el sistema proporciona una cobertura horizontal nominal de 90º, ideal para una distribución uniforme del sonido en exteriores.

El recinto está fabricado en contrachapado de abedul, recubierto con fibra de vidrio para soportar la exposición directa a la intemperie. Todos los componentes metálicos, incluidas las pletinas de unión JP-WR320, están fabricados en acero inoxidable AISI 316, garantizando una resistencia superior a la corrosión. Además, la rejilla de acero inoxidable está protegida por una triple capa textil con tela acústica, espuma y malla hidrófuga que evita la entrada de agua y polvo, maximizando la durabilidad del sistema. El diseño incluye drenajes estratégicamente colocados para prevenir la acumulación de agua en su interior, lo que añade un nivel adicional de protección en entornos con condiciones climáticas adversas.

El WR-320-DX cubre un rango de frecuencias desde 60 Hz hasta 20 kHz, alcanzando una presión sonora máxima de 132 dB SPL. Los altavoces de 10” trabajan en paralelo, proporcionando una extensión en bajas frecuencias cuando se emplean en arreglos de 4 o más unidades. El sistema tiene una impedancia nominal de 16 ohms, lo que permite optimizar el número de canales de un amplificador en la instalación. Con una capacidad de aguante de 500 W RMS y 2000 W de potencia pico, está diseñado para aplicaciones exigentes que requieren potencia y claridad.

datos técnicos

Performance
Frequency Range (-10 dB)	60 Hz – 20 kHz
Horizontal Coverage (-6 dB)	90º
Vertical Coverage	Splay Dependent
Nominal Impedance	16 ohms
RMS Power Handling	500 W
Peak Power Handling	2000 W
On-axis Sensitivity 1W/1 m	99 dB SPL
Maximum Peak SPL at 1 m	132 dB
Recommended Amplifier	INTEGRAL-A402 INTEGRAL-A404 INTEGRAL-A1002 INTEGRAL-A1004 INTEGRAL-A1602 INTEGRAL-A1604 INTEGRAL-MA1004 INTEGRAL-MA1604
Recommended Processor	INTEGRAL-M88 INTEGRAL-MA1604 INTEGRAL-MA1004

Connectors

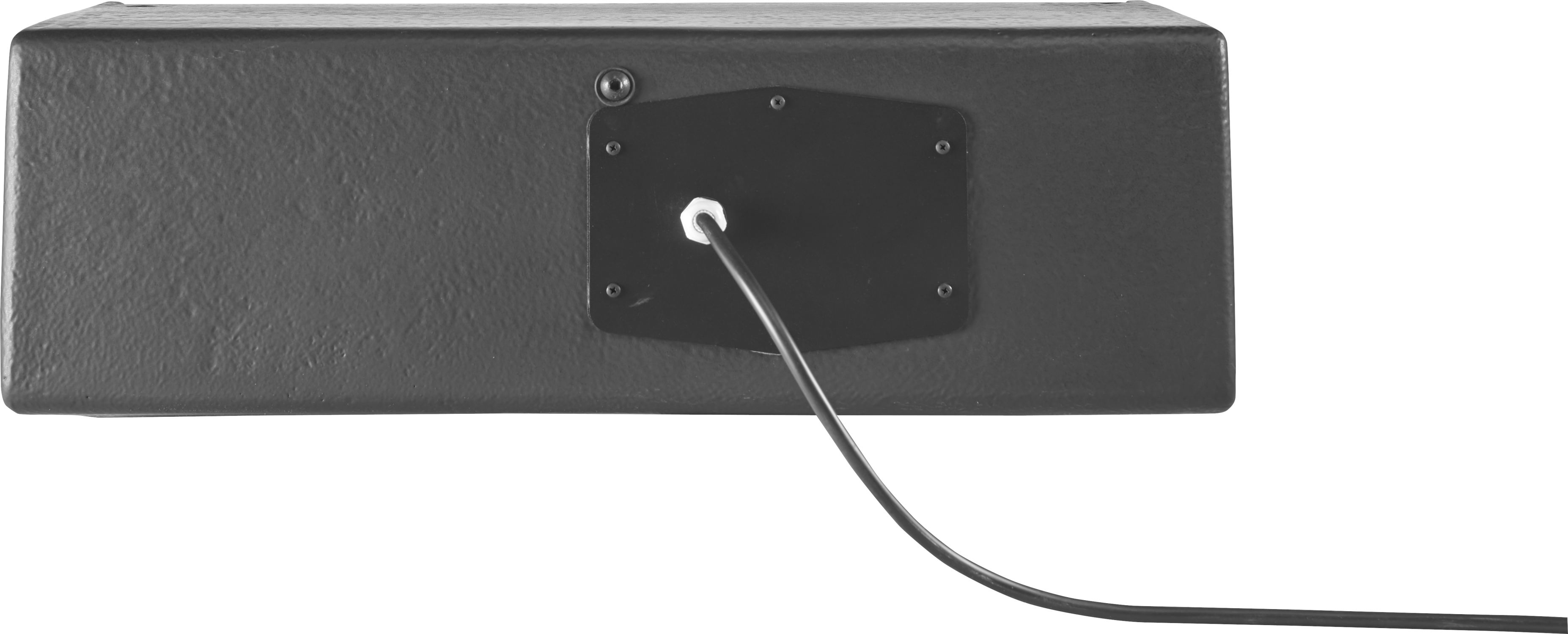

Audio Input Connector	Covered Barrier Strip Terminals
Audio Output Connector	Covered Barrier Strip Terminals
Enclosure
Enclosure Construction	Birch Plywood
Enclosure Geometry	Trapezoidal
Rigging	Attachable Rigging System
Finish	Fiberglass
Color	Black
IP Rating	IP55
Depth	365 mm (14,4 in)
Dimensions ( H x W x D )	270 x 700 x 365 mm 10,6 x 27,6 x 14,4 in
Net Weight	32,5 kg ( 71,6 lb )
Components
LF Driver	10MI
HF Driver	M-75N
Horn/Waveguide	BPS-90AR
Shipping
Shipping Weight	35,5 kg ( 78,2 lb )
