Serie EN54 SERIES completa

WR-8826-CX

P/N. 10428010


Modelo

Color

Características

Sist. pasivo, 200 W, 2×6″, 2 vías amplia gama, difusor 80×80, CX, IP56, negro

  • SPL Max: 122 dB
  • Dispersion: 80º x 80º
  • Peso: 11,0 kg ( 24,5 lb )

Descargar ficha técnicaDónde comprar
Compartir

descripción

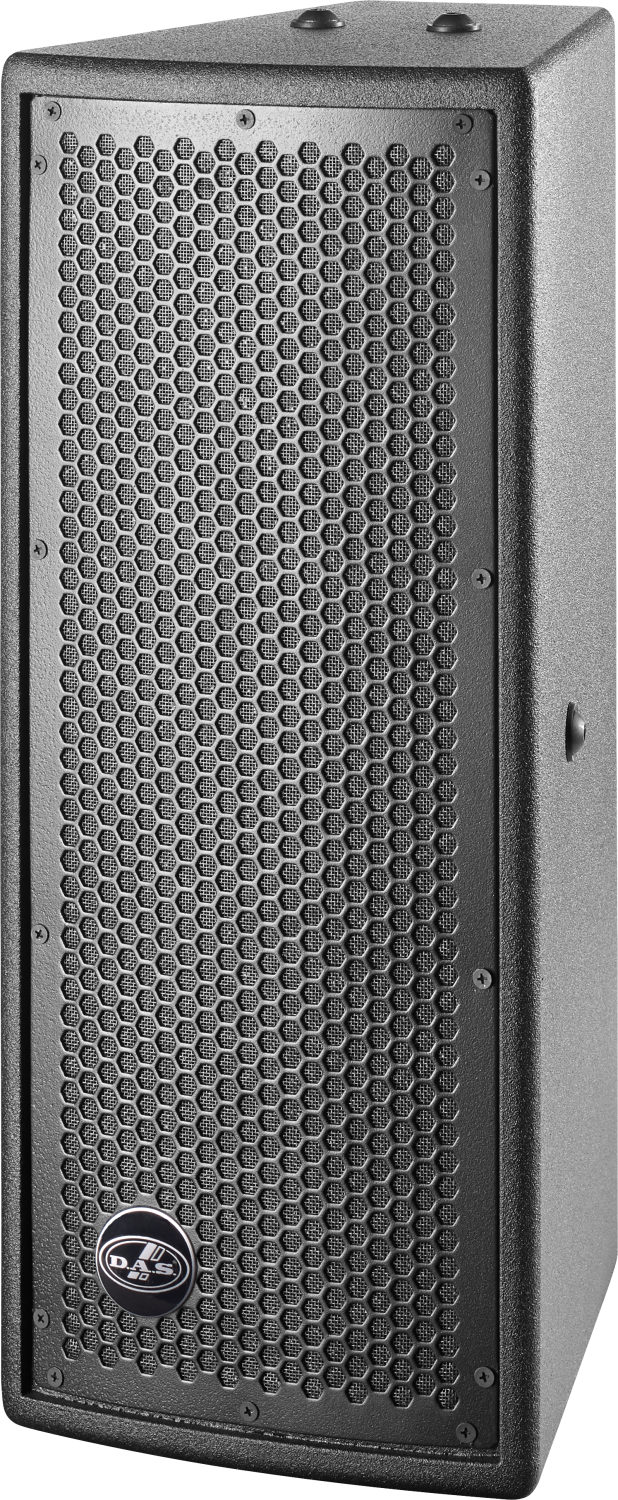

El sistema WR-8826-CX incorpora dos altavoces 6B para reproducir las bajas frecuencias. Un motor de compresión con diafragma anular de 1” es responsable de una brillante reproducción de agudos. Los recintos ultra-compactos están fabricados con tablero contrachapado de abedul y están disponibles en negro, blanco o gris militar según el acabado exterior.

El sistema WR-8826-CX está diseñado para el mercado de instalación al aire libre. Ofrece dos niveles de protección en función de su ubicación, CX (Covered Exposure) para instalaciones cubiertas al aire libre o DX (Direct Exposure) para instalaciones al aire libre en las que los sistemas están expuestos directamente a las inclemencias meteorológicas. La versión CX está protegida con el recubrimiento de poliurea ISO-flex. La versión DX aumenta el grado de protección empleando fibra de vidrio en el exterior.

datos técnicos

Performance
Frequency Range (-10 dB)70 Hz – 22 kHz
Horizontal Coverage (-6 dB)80º
Vertical Coverage80º
Nominal Impedance16 ohms
RMS Power Handling200 W
Peak Power Handling800 W
On-axis Sensitivity 1W/1 m93 dB SPL
Maximum Peak SPL at 1 m122 dB
Recommended AmplifierINTEGRAL-A402
INTEGRAL-A404
INTEGRAL-A1002
INTEGRAL-A1004
INTEGRAL-A1602
INTEGRAL-A1604
INTEGRAL-MA1004
INTEGRAL-MA1604
Recommended ProcessorINTEGRAL-M88
INTEGRAL-MA1604
INTEGRAL-MA1004
Connectors
Audio Input ConnectorCovered Barrier Strip Terminals
Audio Output ConnectorCovered Barrier Strip Terminals
Enclosure
Enclosure ConstructionBirch Plywood
Enclosure GeometryTrapezoidal
RiggingM10 Rigging Points
FinishISO-flex Paint
ColorBlack
IP RatingIP56
Depth270 mm (10,6 in)
Dimensions ( H x W x D )550 x 230 x 270 mm
21,7 x 9,1 x 10,6 in
Net Weight11,0 kg ( 24,5 lb )
Components
LF Driver6B
HF DriverM-1
Horn/WaveguideBC-88
Shipping
Carton Dimensions ( H x W x D )608 x 274 x 345 mm
23,9 x 10,8 x 13,6 in
Shipping Weight15,0 kg ( 33,0 lb )

descargas

Data Sheet
Hoja Técnica
HT_WR8826CX_00.pdf
PDF · 2.53 Mb Descargar
User Manual
Manual de Usuario
UM_WR2_01_ES.pdf
PDF · 2.04 Mb Descargar
Modeling Data
Datos de Modelización
MD_WR_GLL.zip
ZIP · 1.87 Mb Descargar
Modeling Data
Datos de Modelización
MD_DAS_GLL_v15.zip
ZIP · 223.19 Mb Descargar
Software
Software
SW_EASE_Focus_v3.1.260.zip
ZIP · 49.76 Mb Descargar
Line Drawing
Dibujo de Líneas
CAD_2D_WR8826.dwg
DWG · 253 Kb Descargar
Line Drawing
Dibujo de Líneas
LD_2D_WR8826.svg
SVG · 66 Kb Descargar
Line Drawing
Dibujo de Líneas
LD_3D_WR8826_DASAudio_01.skp
SKP · 178 Kb Descargar
Catalogs
Catálogos
CAT_DAS_2020_FULL_LINE_7_2.pdf
PDF · 13.19 Mb Descargar
Certifications
Certificaciones
CT_DECLARATION_OF_PERFORMANCE_CPR-141_ES.pdf
PDF · 1.57 Mb Descargar
Architectural Specifications
Especificaciones Arquitecturales
AS_WR8826_01_ES.docx
DOCX · 14 Kb Descargar
