Serie WR SERIES completa

WR-322S-DX

P/N. 10428247

Modelo

Color

WR-322S-DX
P.N. 10428247
WR-322S-DXW
P.N. 10428248

Características

Sist. pasivo, 800 W, 2x 12″, subwoofer pasa-banda compacto, para suspender, DX , negro

SPL Max: 134 dB
Dispersion: Omnidirectional
Peso: 48,5 kg ( 106,9 lb )

Descargar ficha técnica

Añadir al comparador Dónde comprar

Compartir

descripción

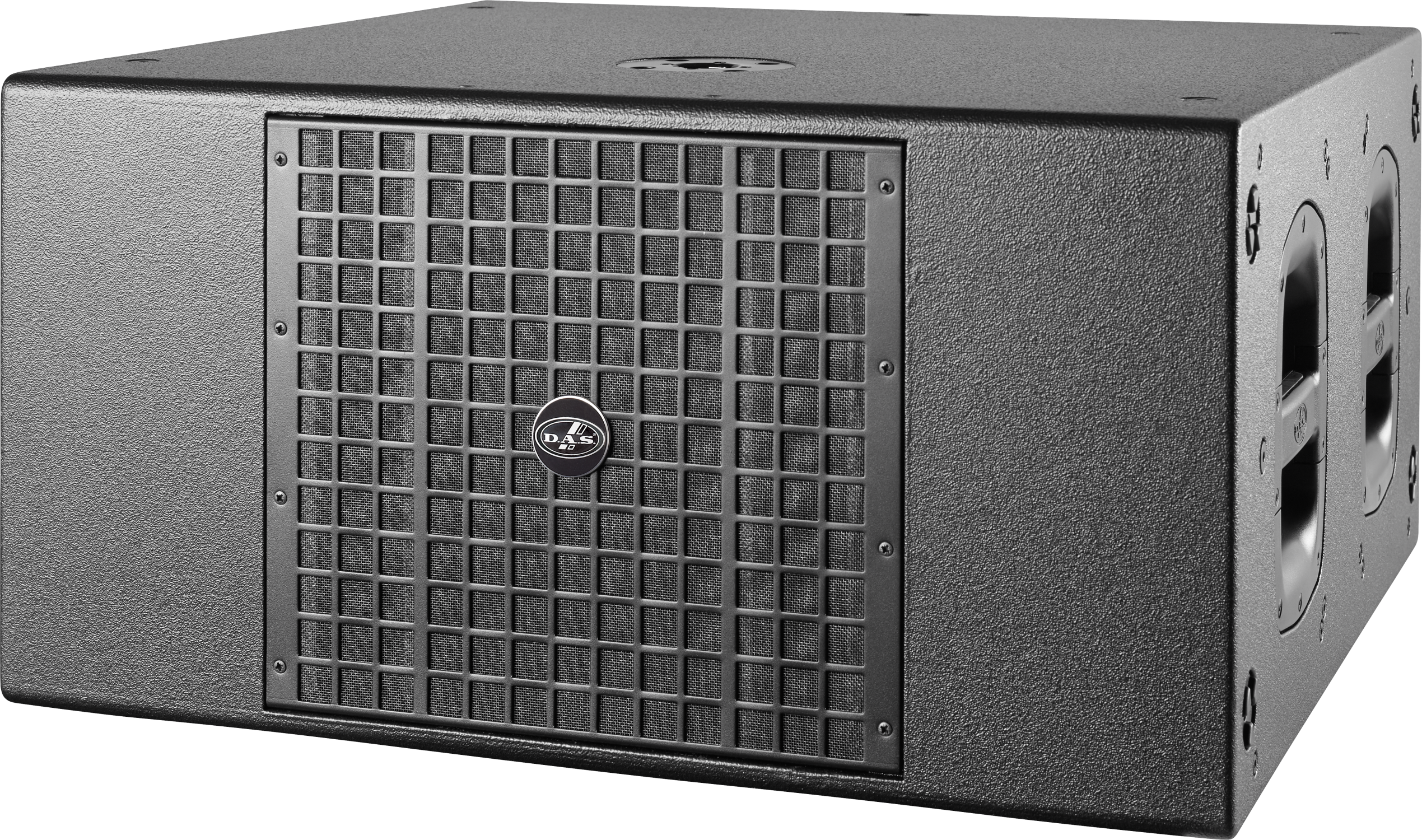

El WR-322S es un subwoofer pasivo con clasificación IP54, diseñado para instalaciones profesionales permanentes en exterior. Incorpora dos altavoces de 12″ en configuración bass reflex para la reproducción de bajas frecuencias. Su respuesta se extiende hasta los 37 Hz. Este subwoofer está diseñado para complementar los sistemas line array WR-320-DX en aplicaciones exteriores. Su recinto ultracompacto, fabricado en contrachapado de abedul, minimiza vibraciones no deseadas y contribuye a reducir la distorsión, manteniendo un comportamiento acústico estable en condiciones exigentes. Este modelo está disponible en acabados negro o blanco para facilitar su integración en distintos entornos.

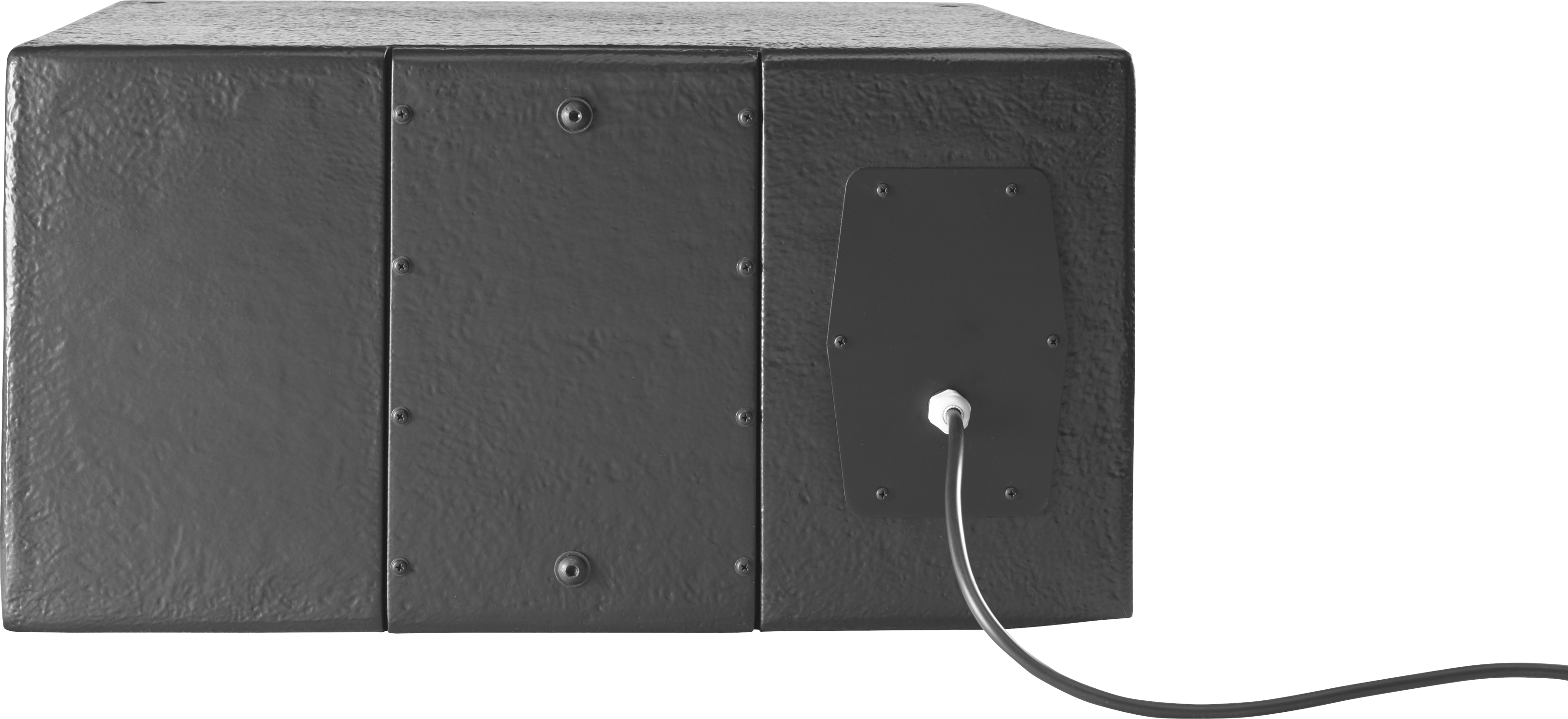

La serie WR está diseñada para ofrecer una alta resistencia y durabilidad en instalaciones exteriores permanentes. Todos los elementos metálicos del sistema están fabricados en acero inoxidable para garantizar una elevada resistencia a la corrosión. Los conectores cuentan con protección frente a líquidos y polvo mediante un sellado hermético, e incorporan un sistema de drenaje que evita la acumulación de agua. Las rejillas integran una barrera textil de tres capas compuesta por tejido acústico, espuma filtrante y una malla hidrofóbica que bloquea polvo, suciedad y humedad sin afectar al rendimiento sonoro. Todos los sistemas de la serie WR comparten estas especificaciones de protección.

El WR-322S-DX se fabrica exclusivamente en versión DX (Direct Exposure), diseñada para instalaciones completamente expuestas a la intemperie y equipada con un exterior reforzado de fibra de vidrio.

datos técnicos

Performance
Frequency Range (-10 dB)	37 Hz – 300 Hz
Nominal Impedance	4 ohms
RMS Power Handling	800 W
Peak Power Handling	3200 W
On-axis Sensitivity 1W/1 m	99 dB SPL
Maximum Peak SPL at 1 m	134 dB

Connectors
Audio Input Connector	Covered Barrier Strip Terminals
Audio Output Connector	Covered Barrier Strip Terminals
Enclosure
Enclosure Construction	Birch Plywood
Enclosure Geometry	Rectangular
Rigging	M10 Rigging Points
Finish	Fiberglass
Color	Black
IP Rating	IP54
Dimensions ( H x W x D )	365 x 700 x 690 mm 14,4 x 27,6 x 27,2 in
Net Weight	48,5 kg ( 106,9 lb )
Components
LF Driver	12P
Shipping
Carton Dimensions ( H x W x D )	470 x 800 x 740 mm 18,5 x 31,5 x 29,1 in
Shipping Weight	52,5 kg ( 115,7 lb )

descargas

Data Sheet

Hoja Técnica

HT_WR322SDX_00.pdf

PDF · 420 Kb Descargar

User Manual

Manual de Usuario

UM_WR1_01_EN.pdf

PDF · 5.55 Mb Descargar

Modeling Data

Datos de Modelización

MD_WR_GLL.zip

ZIP · 1.93 Mb Descargar

Modeling Data

Datos de Modelización

MD_DAS_GLL_v17.zip

ZIP · 241.31 Mb Descargar

Software

Software

EASE_Focus_v3.1.310.zip

ZIP · 44.21 Mb Descargar

Line Drawing

Dibujo de Líneas

CAD_2D_WR322S.dwg

DWG · 343 Kb Descargar

Line Drawing

Dibujo de Líneas

LD_3D_WR322S_SKETCHUP_01.skp

SKP · 815 Kb Descargar

Architectural Specifications

Especificaciones Arquitecturales

AS_WR322S_01_ES.docx

DOCX · 13 Kb Descargar

accesorios

Set de 4 anillas M10x40 + 4 mosquetones de acero para suspender

Estructura para suspender arrays WR-320-FX/WR-322S-FX, negro, 5.7 kg (12.5 lb)

Placas de unión lateral para formar arrays WR-320/WR-322S (incluidas en cada WR-320), negro

recambios

Altavoz de graves-medios 12″, bobina 3″, imán de ferrita, 400 W AES, 8 ohm

Recambio para altavoz 12P
