Serie WR SERIES completa

WR-320-DXW

P/N. 10428243

Modelo

Color

WR-320-DX
P.N. 10428242
WR-320-DXW
P.N. 10428243

Características

Sist. pasivo, 500 W, 2x 10″, 2 vías amplia gama, Line Array compacto de instalación, DX, blanco

SPL Max: 132 dB
Dispersion: 90º
Peso: 32,5 kg ( 71,6 lb )

Descargar ficha técnica

Añadir al comparador Dónde comprar

Compartir

descripción

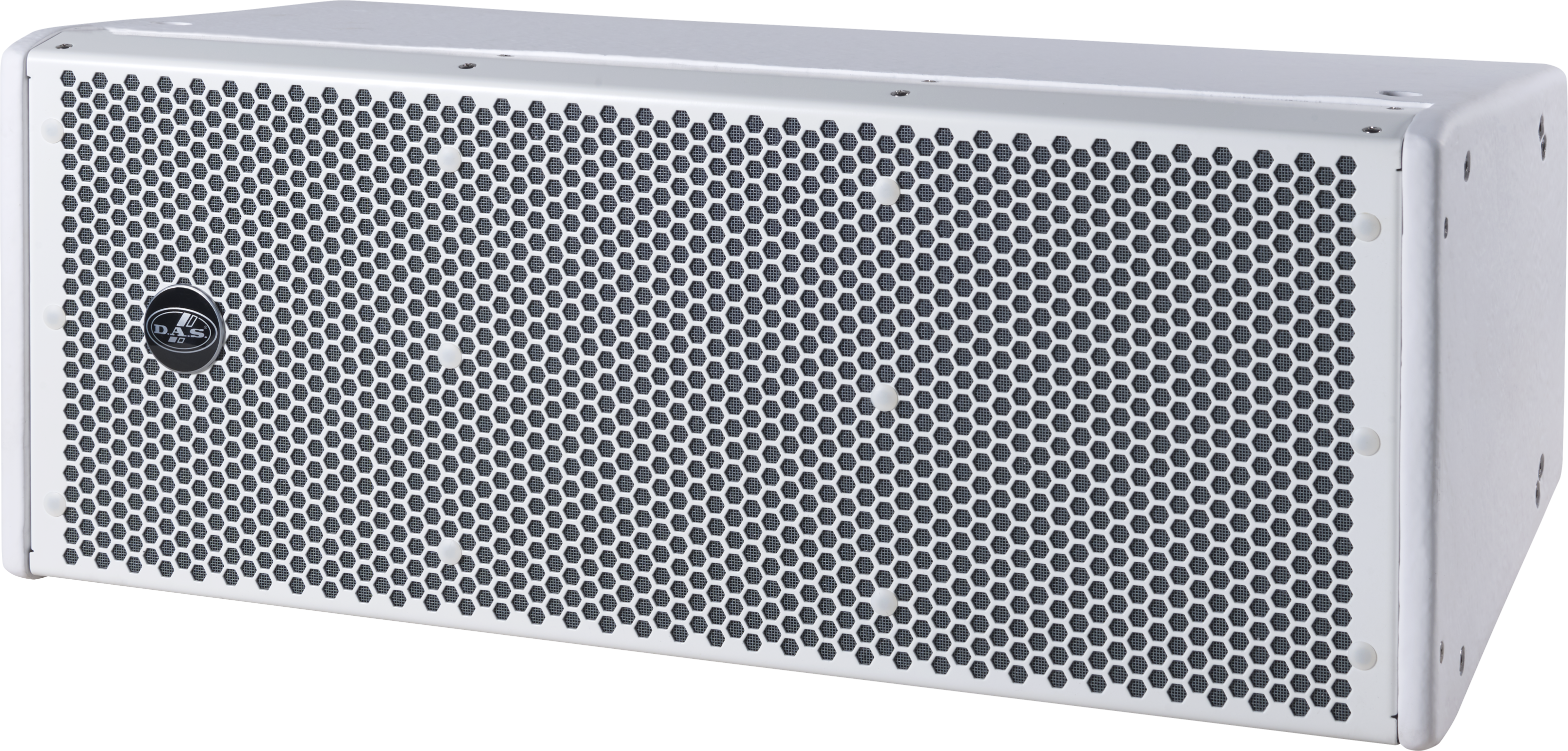

El WR-320-DX es un sistema line array pasivo de dos vías con clasificación IP56, diseñado para instalaciones profesionales permanentes en exterior. Incorpora dos altavoces de 10″ para la reproducción de bajas y medias frecuencias y un motor de compresión de 3″ que aporta una reproducción definida de altas frecuencias. Su cobertura horizontal nominal de 90º permite una distribución uniforme del sonido en entornos exteriores.

La serie WR está diseñada para ofrecer una alta resistencia y durabilidad en instalaciones exteriores permanentes. Todos los elementos metálicos del sistema están fabricados en acero inoxidable para garantizar una elevada resistencia a la corrosión. Los conectores cuentan con protección frente a líquidos y polvo mediante un sellado hermético, e incorporan un sistema de drenaje que evita la acumulación de agua. Las rejillas integran una barrera textil de tres capas compuesta por tejido acústico, espuma filtrante y una malla hidrofóbica que bloquea polvo, suciedad y humedad sin afectar al rendimiento sonoro. Todos los sistemas de la serie WR comparten estas especificaciones de protección.

El WR-320-DX se fabrica exclusivamente en versión DX (Direct Exposure), diseñada para instalaciones completamente expuestas a la intemperie y equipada con un exterior reforzado de fibra de vidrio.

datos técnicos

Performance
Frequency Range (-10 dB)	60 Hz – 18 kHz
Horizontal Coverage (-6 dB)	90º
Vertical Coverage	Splay Dependent
Nominal Impedance	16 ohms
RMS Power Handling	500 W
Peak Power Handling	2000 W
On-axis Sensitivity 1W/1 m	99 dB SPL
Maximum Peak SPL at 1 m	132 dB
Recommended Amplifier	INTEGRAL-A402 INTEGRAL-A404 INTEGRAL-A1002 INTEGRAL-A1004 INTEGRAL-A1602 INTEGRAL-A1604 INTEGRAL-MA1004 INTEGRAL-MA1604
Recommended Processor	INTEGRAL-M88 INTEGRAL-MA1604 INTEGRAL-MA1004

Connectors

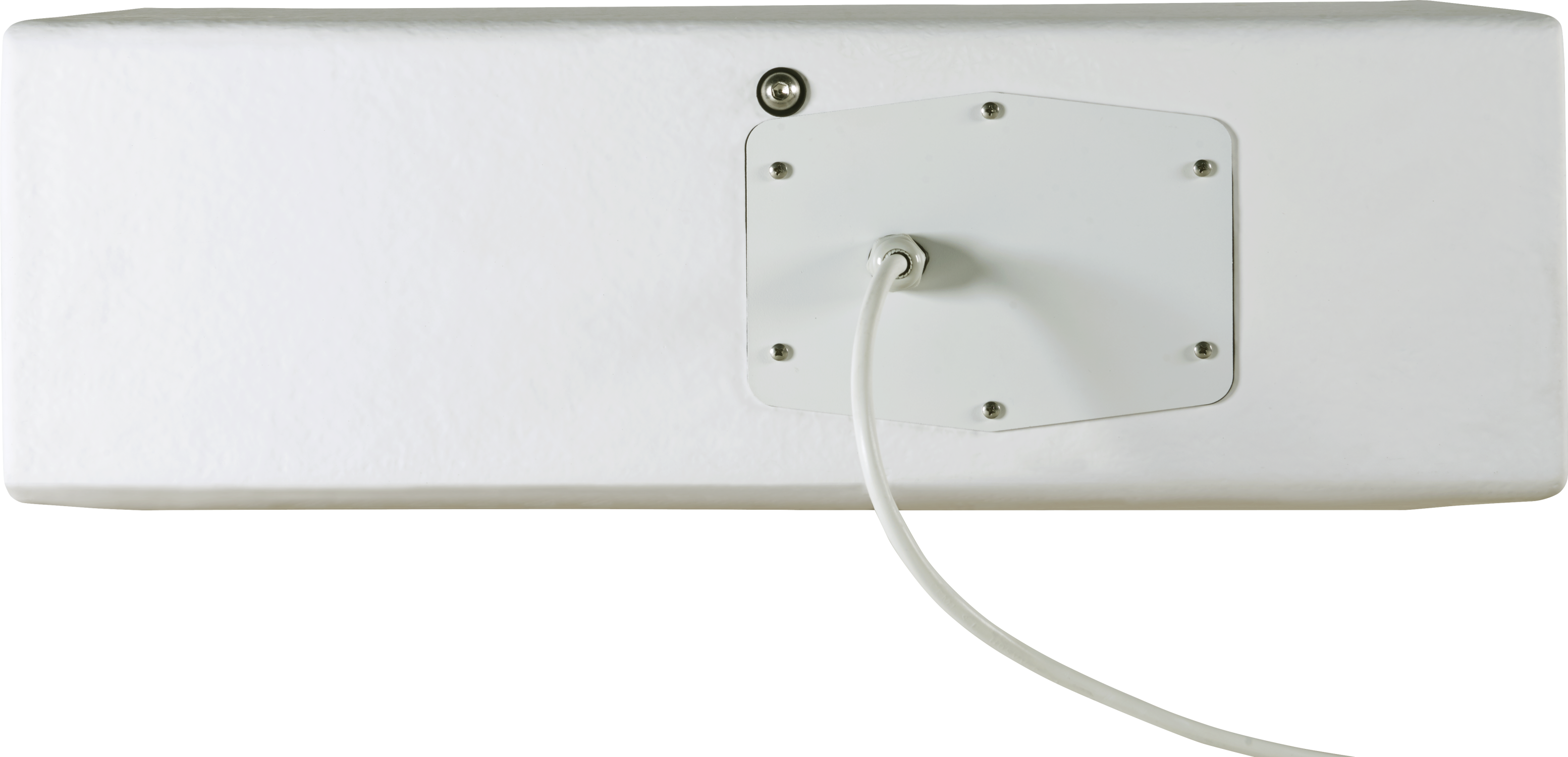

Audio Input Connector	Covered Barrier Strip Terminals
Audio Output Connector	Covered Barrier Strip Terminals
Enclosure
Enclosure Construction	Birch Plywood
Enclosure Geometry	Trapezoidal
Rigging	Attachable Rigging System
Finish	Fiberglass
Color	White
IP Rating	IP55
Dimensions ( H x W x D )	270 x 700 x 365 mm 10,6 x 27,6 x 14,4 in
Net Weight	32,5 kg ( 71,6 lb )
Components
LF Driver	10MI
HF Driver	M-75N
Horn/Waveguide	BPS-90AR
Shipping
Shipping Weight	35,5 kg ( 78,2 lb )

descargas

Data Sheet

Hoja Técnica

HT_WR320DXW_00.pdf

PDF · 558 Kb Descargar

User Manual

Manual de Usuario

UM_WR1_01_EN.pdf

PDF · 5.55 Mb Descargar

Modeling Data

Datos de Modelización

MD_WR_GLL.zip

ZIP · 1.93 Mb Descargar

Modeling Data

Datos de Modelización

MD_DAS_GLL_v17.zip

ZIP · 241.31 Mb Descargar

Software

Software

EASE_Focus_v3.1.310.zip

ZIP · 44.21 Mb Descargar

Line Drawing

Dibujo de Líneas

CAD_2D_WR320DX.dwg

DWG · 360 Kb Descargar

Line Drawing

Dibujo de Líneas

LD_3D_WR320_SKETCHUP_01.skp

SKP · 960 Kb Descargar

Architectural Specifications

Especificaciones Arquitecturales

AS_WR320_01_ES.docx

DOCX · 13 Kb Descargar

accesorios

Set de 4 anillas M10x40 + 4 mosquetones de acero para suspender

Estructura para suspender arrays WR-320-DXW/WR-322S-DXW, blanco, 5.5 kg (12.1 lb)

Placas de unión lateral para formar arrays WR-320-DXW/WR-322S-DXW (incluidas en cada WR-320-DXW), blanco

recambios

Altavoz de graves-medios 10″, bobina 2″, imán de ferrita, 250 W AES, 8 ohm

Recambio del difusor para EVENT-208A/EVENT-210A

Filtro pasivo para ARTEC-320/WR-320-FX

Recambio para altavoz 10MI

Motor de compresión, bobina de 3″, imán de neodimio, garganta de 1.5″, 100 W AES, 8 ohm
