PRODUCTOS / QUANTUM SERIES

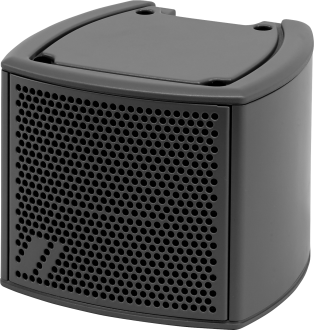

Q-3-T

P/N. 10434040

Modelo
P/N

Características

Sistema pasivo
Recinto de aluminio extrusionado
Altavoz de amplia gama 1 x 3”, 3P
Dispersión H x V: 120º x 120º
SPL peak: 106 dB

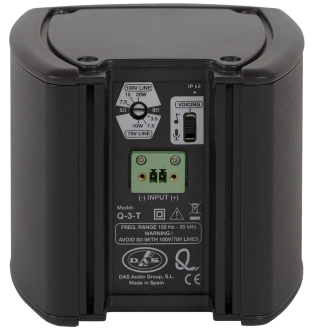

Transformador multi-paso incorporado 70V/100V
Disponible en cualquier color del RAL

Aplicaciones

Sistemas A/V y eventos corporativos
Salas de reuniones, aulas y zonas de exposición
Instalaciones en bares y clubes

El Q-3-T es un sistema discreto muy compacto ideal para distancias cortas, creación de ambiente y refuerzo de sonido frontfill y bajo balcón. Al igual que el resto de sistemas de la serie, el Q-3 cuenta con 2 modos de funcionamiento (voz y música) que garantizan una gran inteligibilidad y reproducción de música excelente en cualquier entorno acústico.

La estructura de aluminio y el kit IP-66 lo convierten en un sistema altamente fiable y resistente, disponible en cualquier color RAL.

Performance
Frequency Range (-10 dB)150 Hz – 20 kHz
Horizontal Coverage (-6 dB)120º
Vertical Coverage120º
Nominal Impedance8 ohms
Transformer Taps 70 V3.5 W – 7.5 W – 10 W
Transformer Taps 100 V7.5 W – 15 W – 20 W
RMS Power Handling20 W
Peak Power Handling80 W
On-axis Sensitivity 1W/1 m87 dB SPL
Maximum Peak SPL at 1 m106 dB SPL
Recommended AmplifierIA-402
IA-404
Recommended ProcessorDSP-226
Connectors
Audio Input Connector2-way Phoenix 2.54 mm
Enclosure
Enclosure ConstructionAluminum
ColorBlack
IP RatingIP66
Depth125 mm (4,9 in)
Dimensions ( H x W x D )105 x 125 x 125 mm
4,1 x 4,9 x 4,9 in
Net Weight1,6 kg ( 3,5 lb )
Components
MF Driver3P
Título Formato Tamaño
Hoja Técnica
HT_Q3T_00.pdf PDF 253 Kb
Manual de Usuario
UM_Q_01_ES.pdf PDF 8.45 Mb
Hoja de Información
HI_KIT_IP_Q_01.pdf PDF 279 Kb
Datos de Modelización
MD_QUANTUM_GLL_3-1.zip ZIP 459 Kb
Software
SW_EASEFOCUS_3.1.9&GLL.zip ZIP 241.96 Mb
Dibujo de Líneas
CAD_2D_Q3T.dwg DWG 412 Kb
LD_2D_Q3T.svg SVG 91 Kb
LD_3D_Q3T_SKETCHUP_01.skp SKP 250 Kb
Catálogos
CAT_QUANTUM_01.pdf PDF 8.61 Mb
AXC-AT2Garra en «C» para soporte de «truss»
AXC-ZT2Accesorio que permite unir el modelo Q-3-T de la serie Quantum con un pie de micro Ø16 y rosca 3/8”, WLL=6kgf, negro
AXW-4Soporte de pared ajustable en angulación vertical y horizontal para varios modelos, WLL=6kgf, negro
AXW-5Soporte de acero inoxidable para pared de angulación vertical fija 15° para varios modelos, WLL=6kgf, negro
JP-QPieza de unión para formar arrays con Quantum series
KIT-IP-QKit IP66 para Q-3-T, Q-23-T, Q-43-T
3PAltavoz de graves-medios 3″, bobina 0.75″, imán de ferrita, 20 W AES, 8 ohm
F-Q-3-TFiltro pasivo de recambio para modelos Q-3-T
LAMP-F-21Lámpara de 21 W para filtro pasivo
