PRODUCTOS / QUANTUM SERIES

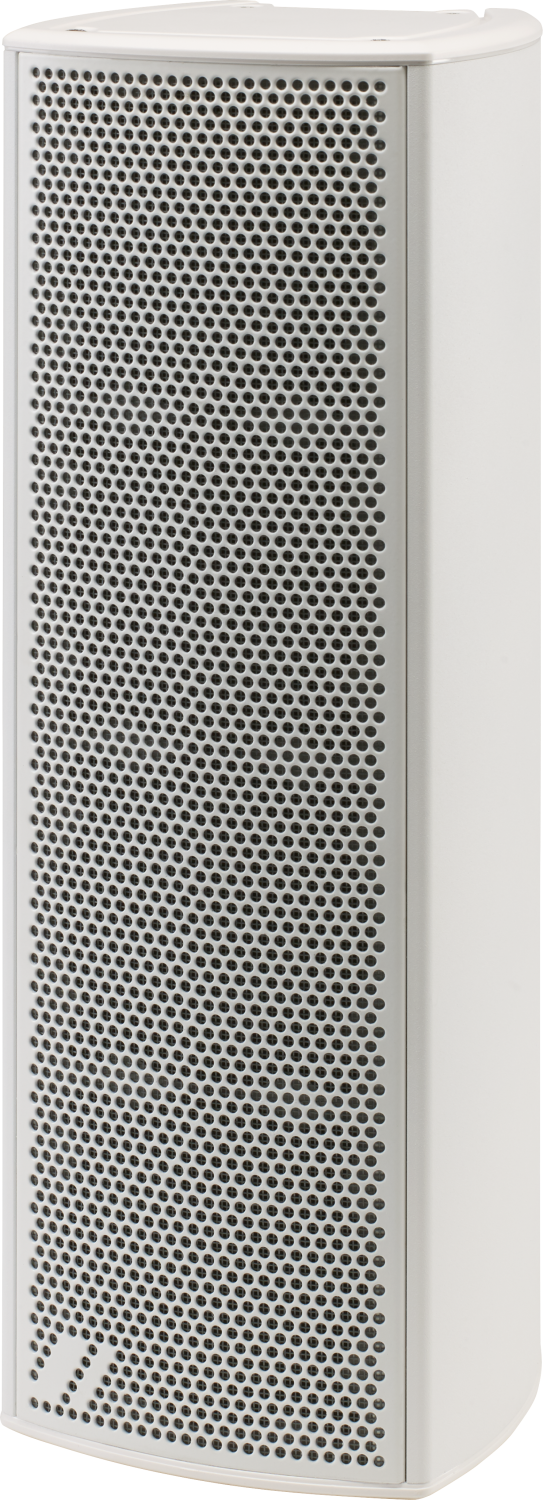

Q-43-TW

P/N. 10434030

Modelo
P/N

Características

Sistema pasivo
Recinto de aluminio
Altavoz de amplia gama 4 x 3”, 3P16
Dispersión HxV: 120º x 30º/45º
SPL peak: 118 dB
Transformador multi-paso incorporado 70V/100V
Disponible en cualquier color del RAL

Aplicaciones

Sistemas A/V y eventos corporativos
Salas de reuniones, aulas y zonas de exposición
Instalaciones en bares y clubes

Es un sistema ideal para espacios medios y pequeños. La selección en la dispersión vertical por medio del filtro integrado en el sistema (30º / 45º) permite controlar el lóbulo de dispersión del sistema en el plano vertical y reducir así la reverberación producida, mejorando la inteligibilidad en espacios como centros de culto, museos, salas de conferencia… y al mismo tiempo ofrece una reproducción de música de alta calidad.

La estructura de aluminio y el kit IP-66 lo convierten en un sistema altamente fiable y resistente, disponible en cualquier color RAL.

Performance
Frequency Range (-10 dB)150 Hz – 20 kHz
Horizontal Coverage (-6 dB)120º
Vertical CoverageSwitchable: 45º – 30º
Nominal Impedance4 ohms
Transformer Taps 70 V7.5 W – 15 W – 25 W
Transformer Taps 100 V15 W – 30 W – 50 W
RMS Power Handling80 W
Peak Power Handling320 W
On-axis Sensitivity 1W/1 m93 dB SPL
Maximum Peak SPL at 1 m118 dB SPL
Recommended AmplifierIA-1002
IA-1004
Recommended ProcessorDSP-226
Connectors
Audio Input Connector2-way Phoenix 2.54 mm
Enclosure
Enclosure ConstructionAluminum
ColorWhite
IP RatingIP66
Depth125 mm (4,9 in)
Dimensions ( H x W x D )355 x 125 x 125 mm
14,0 x 4,9 x 4,9 in
Net Weight5,3 kg ( 11,7 lb )
Components
MF Driver3P16
Título Formato Tamaño
Hoja Técnica
HT_Q43TW_00.pdf PDF 229 Kb
Manual de Usuario
UM_Q_01_ES.pdf PDF 8.45 Mb
Hoja de Información
HI_KIT_IP_Q_01.pdf PDF 279 Kb
Datos de Modelización
MD_QUANTUM_GLL_3-1.zip ZIP 459 Kb
Software
SW_EASEFOCUS_3.1.9&GLL.zip ZIP 241.96 Mb
Dibujo de Líneas
CAD_2D_Q43T.dwg DWG 456 Kb
LD_2D_Q43T.png PNG 69 Kb
LD_2D_Q43T.svg SVG 141 Kb
LD_3D_Q43T_SKETCHUP_01.skp SKP 171 Kb
Catálogos
CAT_QUANTUM_01.pdf PDF 8.61 Mb
AXC-AT2Garra en «C» para soporte de «truss»
AXC-Q-WSoporte de suspensión con inclinación ajustable para la serie QUANTUM, blanco
AXC-ZT2Accesorio que permite unir el modelo Q-3-T de la serie Quantum con un pie de micro Ø16 y rosca 3/8”, WLL=6kgf, negro
AXW-4-WSoporte de pared ajustable en angulación vertical y horizontal para varios modelos, WLL=6kgf, blanco
AXW-5-WSoporte de acero inoxidable para pared de angulación vertical fija 15° para varios modelos, WLL=6kgf, blanco
JP-Q-WPieza de unión para formar arrays con Quantum series, blanco
KIT-IP-Q-WKit IP66 para Q-3-T-W, Q-23-T-W, Q-43-T-W, blanco
3P16Altavoz de graves-medios 3″, bobina 0.75″, imán de ferrita, 20 W AES, 16 ohm
F-Q-43-TFiltro pasivo de recambio para modelos Q-43-T
LAMP-F-21Lámpara de 21 W para filtro pasivo
