PRODUCTOS / ACTION 500 SERIES

ACTION-512A

P/N. 10427247

Modelo
P/N

Características

Sistema activo biamplificado
Amplificador Clase D 1000 W pico doble canal
Recinto de contrachapado de madera de Abedul
Acabado en pintura ISO-flex altamente resistente
Interfaz DAScontrol™ para facilitar el montaje y ajuste
DSP con 3 presets y pantalla LCD

Aplicaciones

Refuerzo de sonido en directo
Bandas, grupos y DJ´s
Mensajes de voz y música vocal
Música playback en espectáculos
A/V, conferencias, y presentaciones

DAScontrol
ACTION-512A es un sistema activo diseñado para aportar una gran versatilidad de uso, desde instalaciones fijas a su aplicación más común de PA portátil. Gracias a su difusor rotable de 90º x 60º podemos utilizar la caja en posición horizontal en una instalación, monitor de escenario o incluso como front fill.

Como parte de nuestra cultura de empresa, todos nuestros sistemas están desarrollados bajo la misma filosofía, aplicar la máxima calidad posible tanto en los materiales como en el diseño del sistema en su conjunto. En la serie ACTION-500A utilizamos el mismo contrachapado de madera de abedul, que utilizamos en nuestros sistemas de touring, consiguiendo una calidez en el sonido y una robustez difícilmente igualable en el segmento. Además todos los cabezales activos de la serie cuentan con un mezclador de 2 entradas XLR balanceadas de micro y línea, una entrada adicional de 3,5 mm Mini Jack y conexión powerCON.

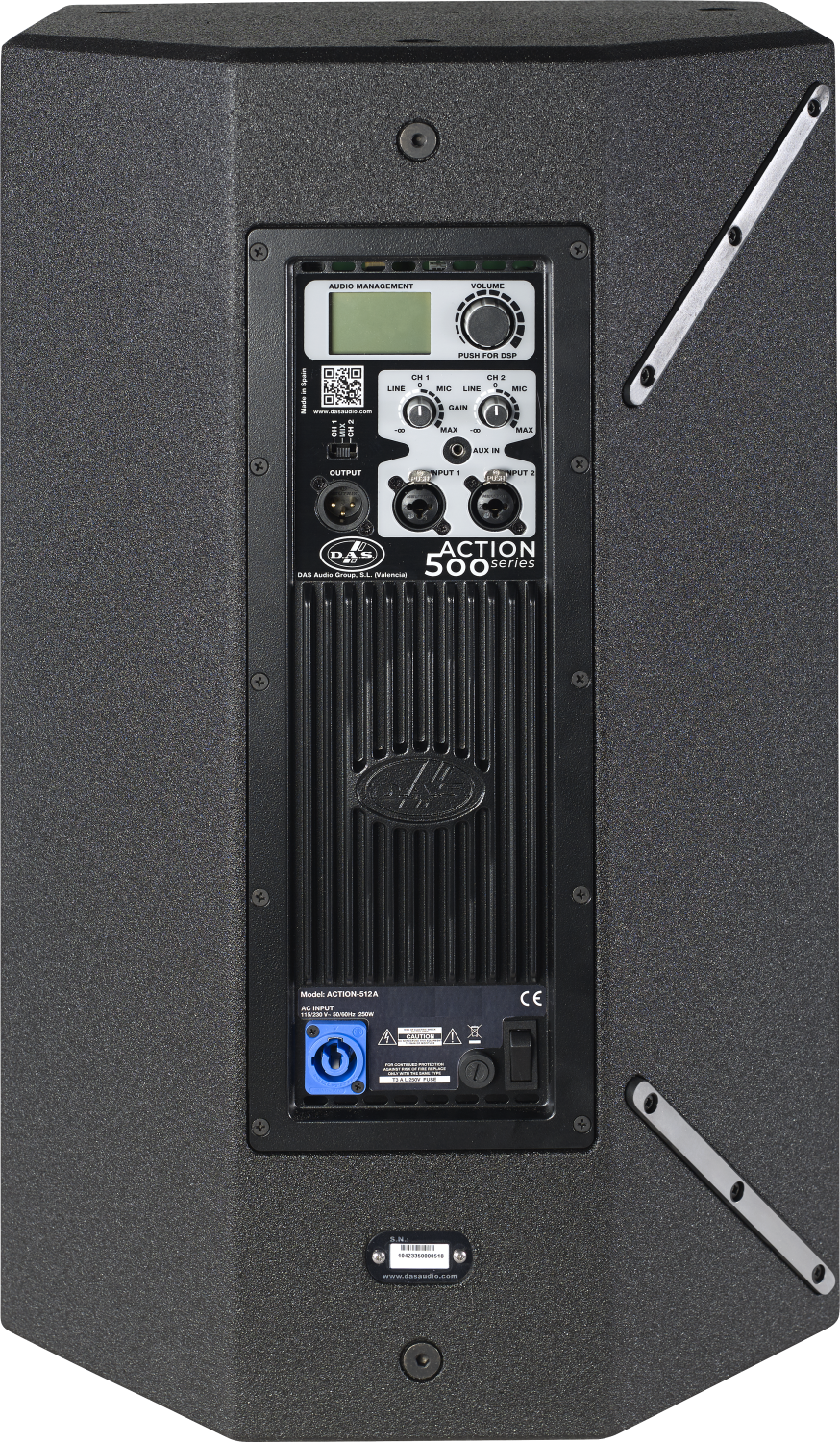

El sistema cuenta con un altavoz 12MI4 para las bajas frecuencias y un motor M-34 para las altas frecuencias que en conjunto con el amplificador clase D de 1000W de potencia pico consigue un rendimiento excepcional.  La interfaz DAScontrol™ permite a los usuarios configurar los presets, modos de EQ, retardo, control de ganancia y mezcla de las fuentes de señal, por medio de un DSP de 24-bit de alta gama, y una pantalla LCD situada en la parte trasera.
Performance
Frequency Range (-10 dB)50 Hz – 20 kHz
Horizontal Coverage (-6 dB)90º
Vertical Coverage60º
Maximum Peak SPL at 1 m131 dB
Electronics and Connectors
Nominal Amplifier Power (continuous)500 W
Nominal Amplifier Power (peak)1000 W
Input TypeBalanced
Input Impeadance20 kohms
Input Sensitivity1.95 V (+8 dBu)
Audio Signal Input Connector2 x Female XLR
AUX Input1 x 3.5 mm Mini Jack
Audio Signal Loop Thru Connector1 x Male XLR
ControlDAScontrol™
Current Draw 230 V / 115 V1.1 A/2.2 A
Enclosure
Enclosure ConstructionBirch Plywood
Enclosure GeometryTrapezoidal
RiggingM10 Rigging Points
FinishISO-flex Paint
ColorBlack
Dimensions ( H x W x D )620 x 385 x 380 mm
24,4 x 15,2 x 15,0 in
Net Weight20,0 kg ( 44,1 lb )
Components
LF Driver12MI4
HF DriverM-34
Horn/WaveguideBC-916
Shipping
Carton Dimensions ( H x W x D )690 x 435 x 435 mm
27,2 x 17,1 x 17,1 in
Shipping Weight22,5 kg ( 49,6 lb )
Título Formato Tamaño
Hoja Técnica
HT_ACTION512A_00.pdf PDF 2.8 Mb
Manual de Usuario
UM_ACT5A_01_ES.pdf PDF 5.68 Mb
Dibujo de Líneas
CAD_2D_ACT512A.dwg DWG 2.13 Mb
Catálogos
CAT_ACTION500_03_ES.pdf PDF 2.8 Mb
CAT_DAS_2020_FULL_LINE_7_2.pdf PDF 13.19 Mb
