PRODUCTOS / ACTION 500 SERIES

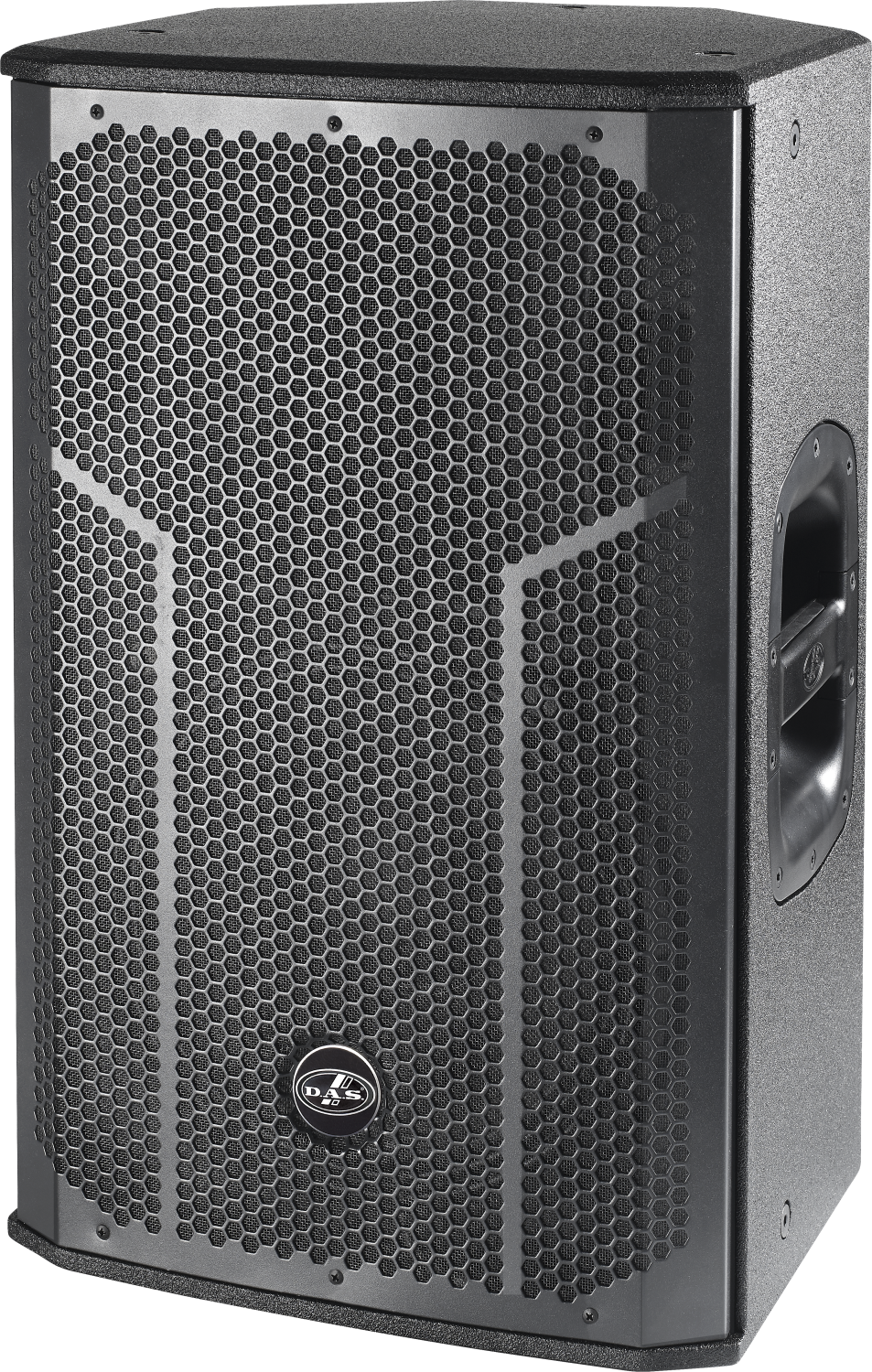

ACTION-512

P/N. 10427246

Modelo
P/N

Características

Sistema pasivo de dos vías
Recinto de contrachapado de madera de Abedul
Acabado  ISO-flex, altamente resistente
Procesador recomendado: DSP-226
Amplificadores recomendados: PA series

Aplicaciones

Refuerzo de sonido en directo
Bandas, grupos y DJ´s
Mensajes de voz y música vocal
Música playback en espectáculos
A/V, conferencias y presentaciones

ACTION-512 es un sistema pasivo diseñado para aportar una gran versatilidad de uso, desde instalaciones fijas a su aplicación más común de PA portátil. Gracias a su difusor rotable de 90º x 60º podemos utilizar la caja en posición horizontal en una instalación, monitor de escenario o incluso como front fill.

Como parte de nuestra cultura de empresa, todos nuestros sistemas están desarrollados bajo la misma filosofía, aplicar la máxima calidad posible tanto en los materiales como en el diseño del sistema en su conjunto. En la serie ACTION-500A utilizamos el mismo contrachapado de madera de abedul, que utilizamos en nuestros sistemas de touring, consiguiendo una calidez en el sonido y una robustez difícilmente igualable en el segmento.

Para obtener un rendimiento óptimo de las versiones pasivas de ACTION-500 de forma duradera, debemos entender que el sistema solo será un sistema de sonido completo utilizando nuestros amplificadores y procesadores, donde presets y limitadores están almacenados.
Performance
Frequency Range (-10 dB)50 Hz – 20 kHz
Horizontal Coverage (-6 dB)90º
Vertical Coverage60º
Nominal Impedance8 ohms
RMS Power Handling300 W
Peak Power Handling1200 W
On-axis Sensitivity 1W/1 m96 dB SPL
Maximum Peak SPL at 1 m131 dB
Recommended AmplifierPA-1500

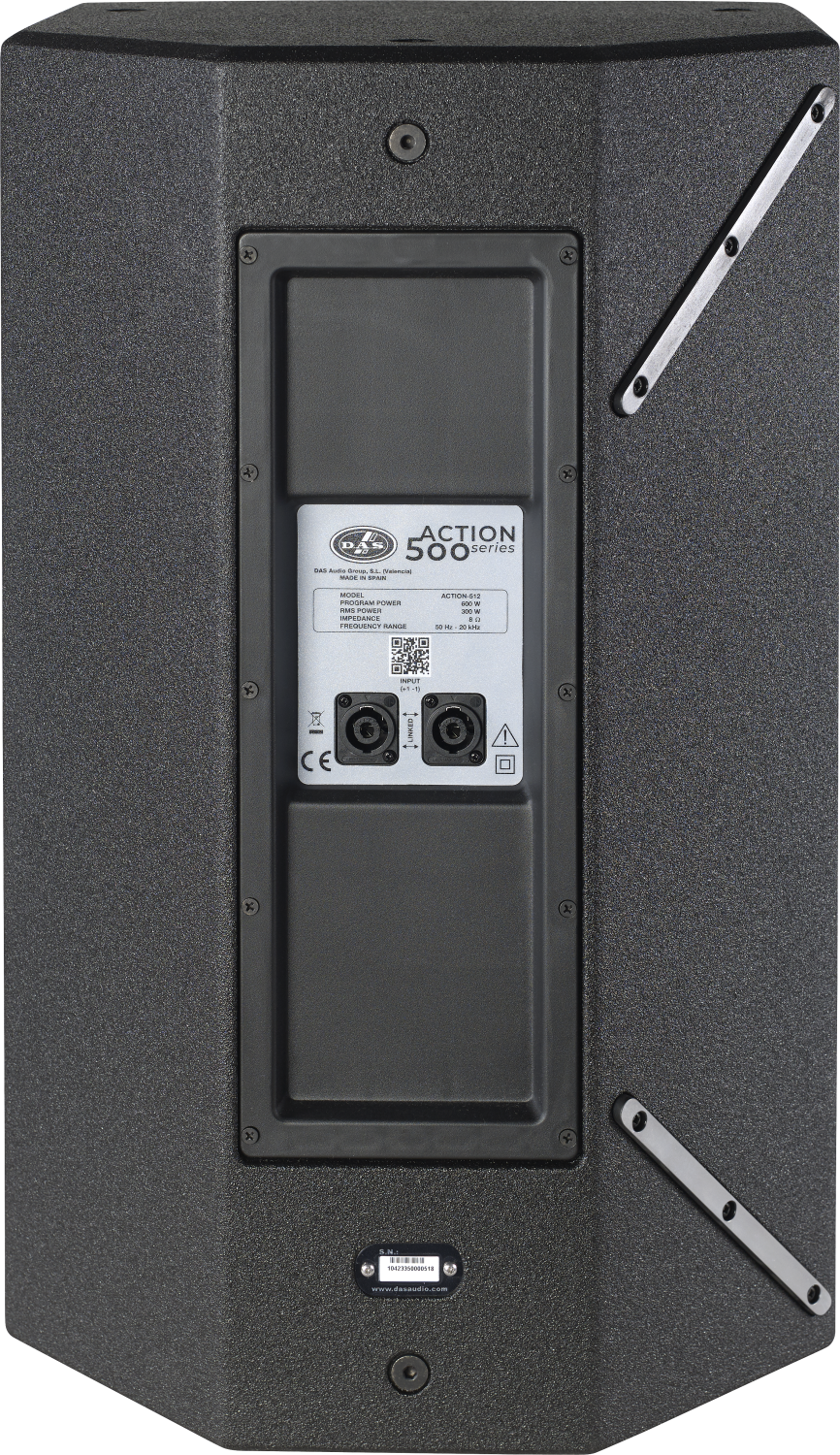

Connectors
Audio Input Connector1 x speakON NL4
Audio Output Connector1 x speakON NL4
Enclosure
Enclosure ConstructionBirch Plywood
Enclosure GeometryTrapezoidal
RiggingM10 Rigging Points
FinishISO-flex Paint
ColorBlack
Depth380 mm (15,0 in)
Dimensions ( H x W x D )620 x 385 x 380 mm
24,4 x 15,2 x 15,0 in
Net Weight19,0 kg ( 41,8 lb )
Components
LF Driver12MI
HF DriverM-34
Horn/WaveguideBC-916
Shipping
Carton Dimensions ( H x W x D )690 x 435 x 435 mm
27,2 x 17,1 x 17,1 in
Shipping Weight21,0 kg ( 44,4 lb )
