¿Tienes alguna pregunta sobre los procedimientos de reparación de productos DAS o de audio en general? Aquí hay mucha información interesante para ti.

FAQs

¿Qué tipos de conexiones hay para los sistemas DAS?
En primer lugar deberíamos diferenciar entre sistemas auto-amplificados y sistemas de amplificación externa.
Para sistemas de amplificación externa tenemos varios tipos de soluciones de conexión:

  • Las series arco y ceiling se contectan con terminales tipo push-button, con lo que se necesita cable pelado directamente.
  • Las series artec-300 y WR emplean terminales de tornillo, con lo que el instalador debe emplear cable pelado igualmente.
  • La serie Quantum emplea conectores tipo Phoenix.
  • Las series de aplicación sonido portable e instalación como action-500, altea-400, altea-700, artec-500, vantec, emplean conectores Neutrik NL4.

FAQs

Los sistemas auto-amplificados emplean para alimentación de corriente tres tipos de conectores:

  • IEC para las series altea-400 y altea-700
  • PowerCon (Azul) para series Action-500, VANTEC, Event
  • PowerCon True1 (negro) para series Aero2 y UX

FAQs
¿En los sistemas de instalación de DAS Audio se pueden girar (rotar) los difusores?
Sí, todos los sistemas de instalación de DAS Audio como los pertenecientes a las series Artec-300, HQ, WR, poseen difusores rotables:
FAQs

¿Qué significan las siglas CX y DX incluidas en algunos modelos de sistemas DAS?
En DAS Audio el producto para instalación fija puede tener dos acabados diferentes en función del grado de resistencia a la intemperie que deben tener los sistemas.
Las siglas CX se emplean para acabados de los recintos de madera basados en pintura de poliurea y hardware en aceros inoxidables. Este acabado se recomienda para instalaciones parcialmente cubiertas.
CX: covered exposure en inglés.
Las siglas DX se emplean para acabados de los recintos en madera en fibra de vidrio y hardware en aceros inoxidables, además en este acabado se incluye una triple capa protectora detrás de la reja de los sistemas, incluyendo tela hidrófuga que repele el agua. Este acabado se recomienda para sistemas totalmente expuestos a la intemperie.
DX: direct exposure en inglés.

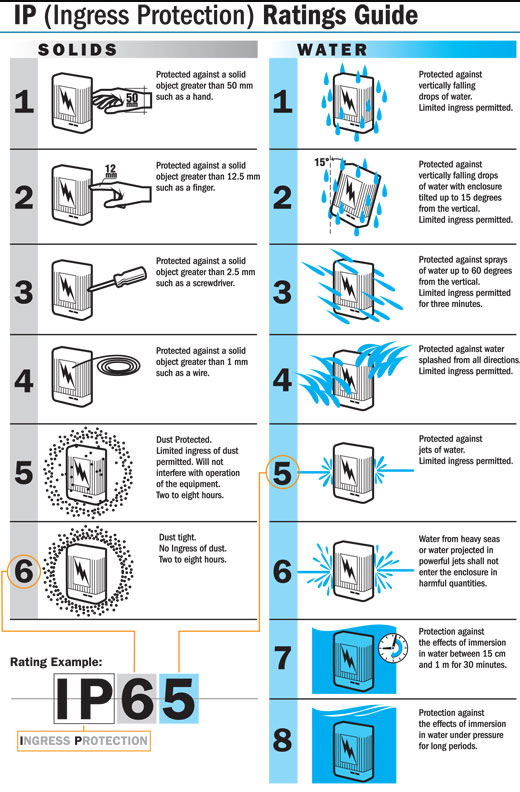

¿Cuál es el grado de protección IP de los sistemas DAS?
Los sistemas de sonido directo tales como event/aero/UX auto-amplificados están certificados IP-43 gracias al uso de los protectores de lluvia o rain covers que protegen los amplificadores.
Lo sistemas de instalación fija tales como los pertenecientes a las series HQ y WR están certificados, como norma general, IP54.

FAQs¿Los sistemas de formato portable de las series action-500, altea-400, altea-700 y vantec poseen alguna forma de reset a los valores iniciales de fábrica?

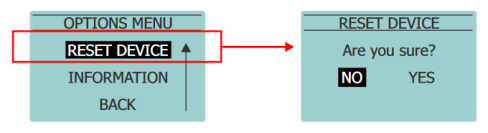

Sí, todos los sistemas se pueden configurar con los settings de fábrica.
En todas las series se hace de la misma forma, hay que navegar hasta el sub-menú de opciones y elegir la opción de reset device:
FAQs

¿Se puede actualizar el firmware de los sistemas que poseen chip de conexión wireless?
Si, todas las series que incorporan esta tecnología, (altea-700 y vantec), pueden actualizar firmware vía wireless con la aplicación DASlink. Consulte manual del usuario para más información.

¿La aplicación DASlink GM sirve para enviar audio vía wireless?
No, sirve solo para controlar grupos de sistemas de las series altea-700 y vantec. El número máximo de sistemas que se pueden controlar oscila entre 4 y 16 dependiendo de la versión de tablet o Smartphone que se tenga.
Esta aplicación tampoco sirve para actualizar el firmware de los sistemas.
Consulte el manual de usuario de la serie y los tutoriales de DASLink GM para más información.

¿Cuándo recomiendan el uso de la aplicación wireless DASlink?
Solo para enviar sonido y controlar un par de sistemas de las series altea-700 o vantec en entornos libres de redes WiFi.
Tenga en cuenta que las redes WiFi pueden causar interferencias en el envío streaming de audio.
También se necesitará DASlink para actualizar el firmware de los sistemas altea-700 y vantec.
Consulte el manual de usuario de la serie y los tutoriales de DASLink para más información.

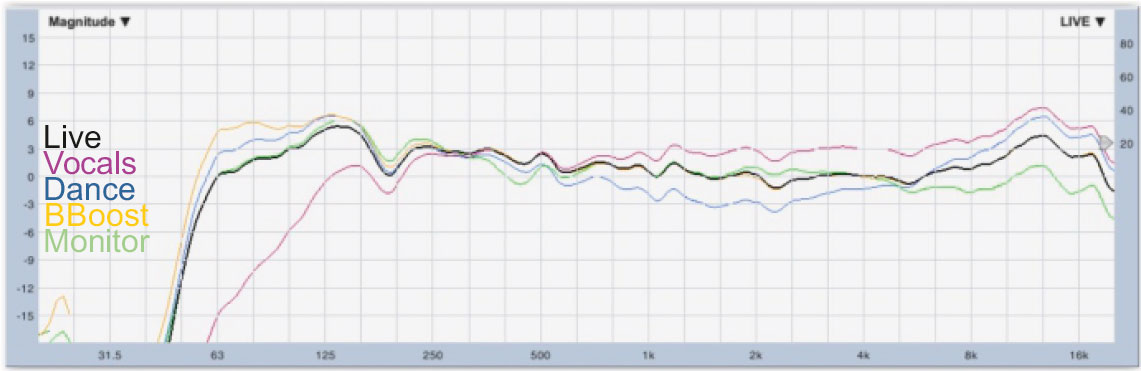

¿Cuántas curvas o presets se pueden cargar en los sistemas altea-400, altea-700 y vantec?
Existen 5 tipos de respuesta en frecuencia pre-grabados: Live, Dance, Bass Boost, Monitor y Vocals. Por defecto viene cargada la curva en modo Live.
FAQs

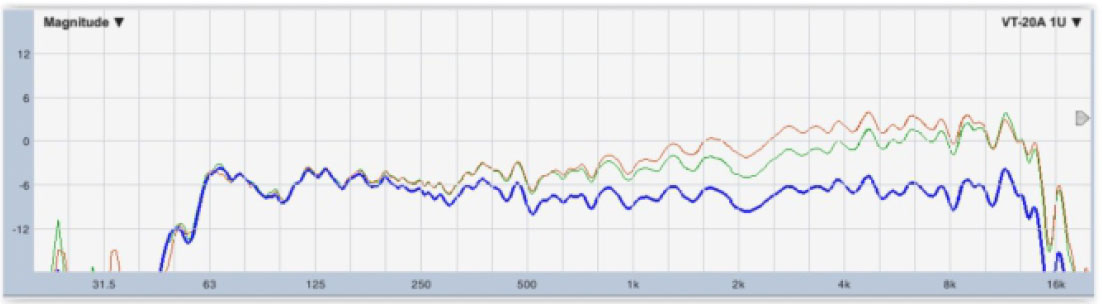

En los modelos Vantec-20A, no existen estos 5 presets. Hay otro parámetro que puede variarse, conocido como Number of Units, que depende del número de cajas que constituyen en array. Azul Number of Units Azul=1, Verde =2, Rojo =3

FAQs¿Cuántas curvas o presets se pueden cargar en los sistemas action-500?
Se pueden cargar 3 curvas, live, dance y monitor.
Por defecto en todos los sistemas viene cargada la curva Live, excepto en el modelo Action-M512A que incluye por defecto la curva de respuesta Monitor.

¿La pantalla del sistema action-M512A está apagada en funcionamiento, es normal?
Sí, en modo Monitor, la pantalla se apaga automáticamente si no se toca el encoder, para no molestar al público.

¿Los sistemas de la serie altea-400, altea-700, vantec y action-500 poseen delay configurable?
Sí, desde 0 hasta 9.9metros.

¿Qué filtro pasa-altos debo elegir cuando combino tops y subs de las series altea-400/700, action-500 y vantec?
De la misma forma que existe la posibilidad de seleccionar el preset (curva de respuesta) en los cabezales (tops) también se puede elegir el filtro pasa-altos (HPF) cuando se emplean SUBS+TOPS conjuntamente.
En los modelos altea-412A, altea-415A, altea-712A y altea-715A elija la opción HPF: At-18A
FAQs

En el modelo altea-718A debe seleccionar como filtro pasa-bajos (LPF) AlTop:
FAQs

En los modelos vantec-12A, vantec-15A, vantec-215A y vantec-20A debe seleccionar la opción HPF: V18A
FAQs

En los subwoofers de la serie vantec-18A, vantec-218A, vantec-118A debe posicionar el control variable LPF en 100Hz (en la figura, número 9):
FAQs

En el modelo vantec-20A seleccione HPF: V118A

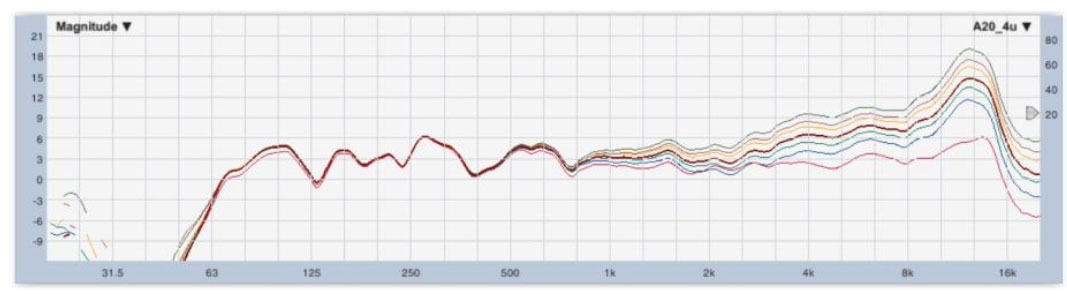

¿El parámetro number of units para que sirve?
Sirve para compensar en un sistema auto-amplificado de formato line array o curved source, el exceso de energía en medios graves que se produce al colgar unos sistemas debajo de otros. Se muestra en la figura las curvas de 1 sistema aero-20A con diferentes settings de number of units. La curva rosa es con number of units = 1.
FAQs

Es por tanto un parámetro que vamos a encontrar en los modelos event-208A, event-210a, event-212A, vantec-20A, aero-20A y aero-40A.
Muy importante: este parámetro debe aplicarse a TODAS las unidades del sistema por igual. Por ejemplo, si se tiene un array con 6 x event-210A por lado, a todos y cada uno de los sistemas se les debe aplicar el mismo valor del parámetro number of units.
En los modelos event-208A, event-210A y event-212A el parámetro number of units se ajusta en el panel trasero del amplificador.
En los modelos Vantec-20A de puede hacer vía hardware o via DASlink GM.
En los sistemas aero-20A/40A se puede cambiar vía hardware o vía DASnet.
Consulte los manuales de usuario de los modelos para más información.

¿Cómo configuro un arreglo de subwoofers cardioide?
Con los modelos auto-amplificados de DAS, event-218A, event-121A,UX-218A, UX-221A, UX-30A y LX-218CA solo necesita posicionar en el mismo stack dos o tres subwoofers con UNO de ellos orientado hacia atrás. El que esté orientado hacia atrás debe tener pulsado el botón de cardiod preset:

FAQs



¿Cuándo modifico parámetros de un sistema auto-amplificado los settings se mantienen al apagar el amplificador?
, cualquier cambio de preset ya sea en las series auto-amplificadas altea-400, altea-700, action-500 o vantec, se mantiene en memoria interna del sistema.
De igual forma, en las series aero y UX cualquier cambio o parámetro introducido ya sea a través del panel trasero del amplificador o mediante DASnet se conserva en memoria interna.

¿Qué es la potencia RMS?
Es una expresión incorrecta que deriva de la forma habitual de calcular la potencia de un altavoz, que es dividiendo el voltaje RMS al cuadrado por la impedancia (V²/Z). RMS son las siglas de root-mean-square, que hacen relación a la transformación matemática que obtiene la media del valor absoluto de una señal alterna (es decir, con ciclo negativo y positivo). La expresión adecuada para “potencia RMS” es potencia media. La relación entre el valor RMS y el valor de pico es diferente para cada señal.

¿Qué es la potencia media?
La potencia media (average power) es el resultado de medir la potencia derivándola de un valor RMS de voltaje o de corriente. Es la forma correcta de escribir “potencia RMS”.

¿Qué es la potencia de programa?
La potencia de programa es un término arcaico que deriva de cuando las pruebas de potencia utilizaban señal sinusoidal. Muchos fabricantes, incluido DAS Audio, aplican una convención según la que la potencia de programa es el doble de la potencia media (“RMS”), aunque otros fabricantes usan otras relaciones entre ambas potencias, que incluso varían según el tipo de altavoz. Hoy en día el término “potencia de programa” no tiene un significado concreto, aunque podría usarse como una recomendación de potencia de amplificador en aplicaciones de gran control.

¿Qué es la potencia de pico?
La potencia de pico es la potencia que corresponde a los picos de señal que entrega el amplificador al altavoz durante una prueba de potencia. Lo habitual es utilizar una señal que tiene cuatro veces más de energía en los picos que en la media de la señal, de ahí que la potencia de pico sea habitualmente cuatro veces más que la potencia media (“RMS”).

¿Qué es la potencia AES?
El AES (Audio Engineering Society) publica una norma para la medida de parámetros de componentes de altavoz. Puede hablarse de potencia AES si se sigue esta norma, que especifica una prueba de 2 horas utilizando una señal de ruido rosa, con una dinámica definida, y procesada con un filtro pasa-banda para adecuar el rango de frecuencias al rango de utilización del componente. Aunque la norma está pensada para componentes, por extensión se puede aplicar también a las diferentes vías de un sistema activo. Esta medida siempre se basa en valores RMS de voltaje o corriente, por lo tanto es una medida de potencia media (“RMS”).

¿Qué es la potencia IEC?
El organismo IEC (Comisión Electrotécnica Internacional) publica normas para la medición de altavoces. Puede hablarse de potencia IEC si se sigue una de estas normas. En concreto, la 268-1 especifica una señal con una dinámica definida y con contenido de frecuencias que trata de acercarse al espectro de la música. Esta medida siempre se basa en valores medios (“RMS”) de voltaje o corriente, por lo tanto es una medida de potencia media (“RMS”). DAS Audio utiliza señal IEC para las pruebas de potencia de cajas acústicas.

¿Puedo llevar el amplificador a 2 ohmios?
La mayoría de los amplificadores profesionales pueden aceptar cargas de hasta 4 ohmios de forma segura en modo estéreo. Muchos pueden nominalmente aceptar también cargas de 2 ohmios, pero a menudo en unas condiciones forzadas y con la probabilidad de que el amplificador se pare por sobre-calentamiento, particularmente en aplicaciones de alta temperatura ambiente y alta potencia de salida. Consulte el manual de usuario de su amplificador para averiguar la impedancia mínima que acepta. En cualquier caso, nunca use una impedancia total menor a la que admite el amplificador (por ejemplo, conectando demasiadas cajas en paralelo).

¿Debo activar el filtro pasa-altos (sub-sónico) del amplificador?
Siempre es recomendable utilizar un filtro pasa-altos para la vía inferior de su sistema. Por ejemplo, en la caja de sub-bajos de un sistema multi-vía. O en una caja toda-gama. Si dispone de ello en el divisor de frecuencias (crossover) electrónico, utilice éste, y desactive el del amplificador si lo tiene. Utilice el filtro pasa-altos de su amplificador sólo si no tiene un filtro de este tipo en algún otro punto de su sistema de sonido.

Fuera de su rango de frecuencias de operación, un altavoz radia gran cantidad de calor y produce muy poco sonido. Además, por debajo de la banda de frecuencias de utilización, se genera mucho movimiento del cono. Con un filtro pasa-altos conseguirá aprovechar la energía de baja frecuencia, que de otra forma malgastaríamos, en los rangos de frecuencia útiles del altavoz. La utilización de un filtro pasa-altos consigue por tanto más potencia de salida de su altavoz y un sistema más fiable y duradero.

Idealmente, la frecuencia de corte de este filtro deberá ser la mínima (o superior) del rango de utilización del sistema. Por ejemplo, para una DAS VANTEC-215 en solitario, sitúe la frecuencia de corte del filtro pasa-altos en 40 Hz o más. Para una DAS Factor-8, sitúela en 60 Hz o más.

Los controladores DAS proporcionan filtraje pasa-altos. Los amplificadores de la serie IA de DAS proporcionan frecuencias útiles de filtro pasa-altos.

¿Qué amplificador debo usar para cajas con transformador?
Existen amplificadores específicos para instalaciones de línea de 70/100 V, a veces llamados de voltaje constante. Para aplicaciones donde se requiere poca potencia, estos amplificadores son adecuados. A medida que aumentan los requerimientos de potencia del sistema, con frecuencia se utilizan amplificadores convencionales. Por ejemplo, un amplificador convencional de 1200 W por canal a 4 ohmios puede considerarse como un amplificador estéreo de 70 V. Asimismo, un amplificador de 600 W por canal a 4 ohmios puede considerarse como un amplificador monofónico de 100V en modo puente. De igual manera, un amplificador de 300 W por canal a 4 ohmios puede considerarse como un amplificador monofónico de 70 V en modo puente.

Para calcular el tamaño de amplificador que necesita una línea de 70 o 100 V, simplemente se ha de sumar la potencia de todos los altavoces conectados a un canal de amplificador. Por ejemplo, si quisiéramos una línea de 100 V con 50 cajas DAS Factor-8T (con transformador multi-paso que permite seleccionar diferentes potencias a 50, 70 y 100 V) repartidas de forma que 25 de ellas estuvieran el la posición de 30 W y otras 25 cajas en la posición de 15 W, necesitaríamos un amplificador que entregara un mínimo de 25×30+25×15=1125 W. En este caso, asumiendo que todos los altavoces comparten la misma señal (zona), podría merecer la pena, y sería probablemente más económico, utilizar en modo puente un amplificador convencional de 500 W por canal a 4 ohmios usado en modo puente, como por ejemplo un amplificador IA-1002 de DAS.

¿Qué es el factor de amortiguamiento?
El factor de amortiguamiento de un amplificador está relacionado con la impedancia de salida de éste y puede explicarse como la capacidad del amplificador de controlar el movimiento de la bobina de un altavoz. Para una carga dada de altavoces, el factor de amortiguamiento de un sistema de altavoces viene, en la práctica, dado en su mayor medida por la impedancia del cable, por lo que no debe darse demasiada importancia a este parámetro del amplificador. También es importante tener en cuenta que el amortiguamiento es directamente proporcional a la impedancia de carga, por lo que al usar una carga de 8 ohmios tendremos el doble de factor de amortiguamiento que con 4 ohmios. Para mantener un factor de amortiguamiento alto, utilice siempre el cable del grosor adecuado.

¿Qué cable debo usar?
Para garantizar la calidad de sonido (factor de amortiguamiento alto) y una pérdida de potencia mínima, el cable ha de ser del grosor apropiado para la impedancia de cada caja y el número de cajas conectadas por canal, así como la longitud del cable. Cuanto mayor sea el número de cajas y la longitud del cable, más grueso deberá ser el cable. Cuanto menor sea la impedancia de cada caja, más grueso deberá ser el cable. Lo más importante de un cable es su sección; puede descartar cables cuyas mágicas propiedades van a la par con su astronómico precio.

Los manuales de los amplificadores suelen llevar tablas que ayudan a elegir el cable apropiado en función de la longitud y la impedancia. El manual de usuario de los amplificadores DAS contiene un tabla de este tipo.

¿En qué rango de voltaje funcionan los sistemas auto-amplificados de DAS Audio?
Es premisa de diseño para TODOS los sistemas DAS auto-amplificados poder funcionar hasta voltajes de 180V para tensión nominal 230V, y 90V para tensión nominal 115V.
La norma solo exige variaciones del 10% con respecto a la tensión nominal, pero DAS Audio amplía dichos márgenes hasta un 20% en el caso del límite inferior.

¿Significa esto que los sistemas no sufren con las caídas y subidas de tensión?
Significa que los sistemas puede operar a “full power” con los siguientes rangos de tensión:
Para 230 V: Min 180V ; Máx 260V
Para 115V: Min 90V ; Máx 130V

¿Qué es un tercio de octava?
Un tercio de octava es, sencillamente, la tercera parte de una octava.

Una banda de octava es una banda de frecuencia que está entre dos frecuencias con una relación de 2. Por ejemplo, la banda de octava de 1000 Hz comprende las frecuencias de 707 a 1414 Hz. Las octavas adyacentes también están espaciadas en una relación de 2, como las octavas de 500 y 1000 Hz. Los centros de las bandas de octava están normalizados por el ISO (International Organization for Standardization) a números redondeados como sigue:
63:125:250:500:1k:2k::4k:8k:16k Hz

Puesto que una banda de tercio de octava es la tercera parte de una banda de octava, una banda de octava comprende tres bandas de tercio de octava. Como ejemplo, la banda de tercio de octava de 1000 Hz corresponde al rango 891-1122 Hz. Y la banda de octava de 1000 Hz comprende las bandas de tercio de octava de 800, 1000 y 1250 Hz. Las bandas de tercio de octava se utilizan habitualmente en audio porque se asemejan a la forma de percepción del mecanismo auditivo humano (y de los mamíferos en general). El formato más usado de ecualizador en el audio profesional es el ecualizador “gráfico” de tercio de octava, en el que el término “gráfico” deriva de el hecho (discutible) de que el operador puede hacerse una idea de la ecualización resultante echándole un vistazo a las posiciones de los potenciómetros deslizantes (faders). A los analizadores que miden el contenido de frecuencias en bandas de tercio de octava se les suele llamar RTA (en inglés, analizador en tiempo real). Las 31 frecuencias centrales de las bandas de tercio de octava para audio están normalizados por el ISO a números redondeados como sigue:

20:25:31.5:40:50:63:80:100:125:160:200:250:315:400:500:630:800:1k:1k25:1k6:2k:2k5:3k15:4k:5k:6k:8k:
10:12k5:16k:20k Hz

¿Qué es la eficiencia (rendimiento) de un altavoz?
Es la relación entre la potencia acústica emitida y la potencia eléctrica recibida. La potencia eléctrica que no se convierte en sonido lo hace en calor. Los altavoces son dispositivos bastante ineficientes y radian más calor que sonido.

¿Qué es la sensibilidad de un altavoz?
Es el nivel de presión sonora (NPS, o SPL en inglés) que se mide (convencionalmente) a 1 m enfrente (en el eje) de un altavoz con 1W de entrada. Si la prueba se hace con otra potencia o distancia, la medida se escala a 1W/1m.

¿Qué es la excursión de un altavoz?
La excursión de un cono o diafragma es el movimiento hacia delante y hacia atrás de éstos. La excursión es inversamente proporcional a la frecuencia, por lo que las frecuencias bajas generan más movimiento que las frecuencias altas.

La sobre-excursión se produce cuando el excesivo movimiento del cono o diafragma provoca daños mecánicos en el soporte de la bobina, que se roza o deforma, o incluso se rompe al golpear con la pieza polar inferior del altavoz. Para prevenir daños, evite aplicar ganancia en el ecualizador a aquellas frecuencias que están por debajo del rango de operación del sistema (por ejemplo, 20 Hz en una SUB218, 40 Hz en una Factor-5), utilice un filtro pasa-altos y tenga cuidado si usa un amplificador demasiado grande.

¿Qué es el índice de directividad?
El índice de directividad (Di) es una expresión en decibelios de la direccionalidad de un dispositivo. Los sistemas de cobertura estrecha tendrán un alto índice de directividad, y los de cobertura ancha un índice bajo. El Di es la forma en decibelios del factor Q direccional, estando por ello ambos relacionados de esta forma : Di = 10*log(Q).

¿Qué queremos decir con tiro largo / corto?
Al hablar de tiro largo nos referimos a un sistema acústico de alta sensibilidad y cobertura estrecha (Di alto), mientras que cuando hablamos de tiro corto nos referimos a uno de sensibilidad más baja y ángulo ancho de cobertura (Di bajo). Son términos informales sin definiciones concretas.

¿Cual es la diferencia entre la radiación directa y la carga de bocina?
La radiación directa consiste en la utilización de un elemento vibratorio (por ejemplo, un altavoz de cono) que radia directamente al aire.

Hablamos de carga de bocina cuando el altavoz se acopla al aire a través de una bocina o difusor. Con ello conseguimos mayor eficiencia, es decir, más sonido y menos calor. También se consigue mayor direccionalidad. El tamaño teórico de una bocina es inversamente proporcional a la frecuencia. Por ello, en los cajones de bajos (cuya bocina sería muy grande) la bocina se ha de “doblar” dentro de la caja, que por ello se denomina de “bocina plegada”.

¿Qué es la ecualización de la bocina (horn EQ)?
Un motor de compresión (compression driver) acoplado a una bocina posee una característica intrínseca por la que su respuesta decae al subir de frecuencia. Esta caída se contrarresta con la ecualización de bocina (horn EQ). En los sistemas pasivos esta corrección se realiza en el filtro pasivo, mientras que en los sistemas activos (sin elementos de ecualización pasiva) la ecualización de bocina se lleva a cabo en el divisor electrónico de frecuencias (crossover).

¿Qué es el sonido?
El sonido (del latín sonĭtus) en física es cualquier fenómeno que involucre la propagación de ondas mecánicas (sean audibles o no), generalmente a través de un fluido (u otro medio elástico) que esté generando el movimiento vibratorio de un cuerpo. Sin un medio elástico no habría sonido, ya que las ondas no se propagan en el vacío.

¿Qué es la sensibilidad (SPL) de un sistema y cómo se determina?
Es el nivel de presión sonora (NPS, o SPL en inglés) que se mide (convencionalmente) a 1 m enfrente (en el eje) de un altavoz con 1W de entrada. Si la prueba se hace con otra potencia o distancia, la medida se escala a 1W/1m:
FAQs

¿Qué es la sensibilidad (SPLmax) de Pico o máxima de un sistema y cómo se determina?
Es el nivel de presión sonora (NPSmax, o SPLpeak en inglés) que se mide (convencionalmente) a 1 m enfrente (en el eje) de un altavoz con la máxima potencia admisible del sistema. Tradicionalmente se determina con el Peak Power o Potencia de Pico admisible mediante la siguiente fórmula:
SPLpeak = SPL(1W/1m)+10*log(Peak Power)
Por ejemplo, un sistema HQ-212.95 posee una sensibilidad de 105dB. La potencia de pico que soporta el sistema son 3200W, aplicado la fórmula anterior:
SPLpeak = 105+10*log(3200)=140dB

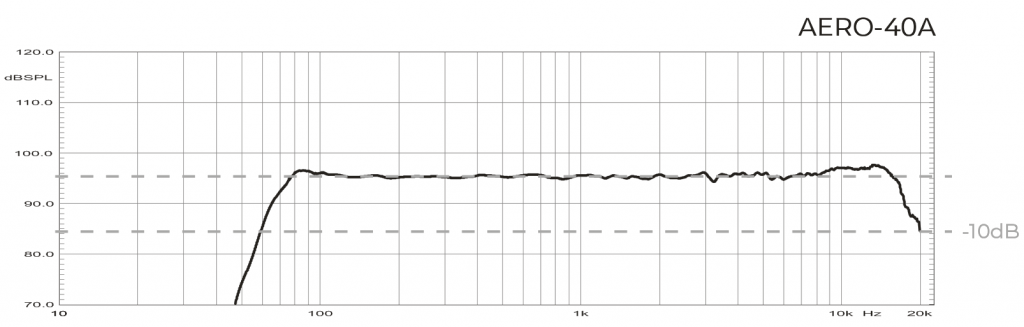

¿Qué es el rango de frecuencias (en inglés frequency range) y como se determina en un sistema?
Partiendo de la respuesta en frecuencia medida 1W/1m viene determinado por los puntos donde el SPL cae 10dB con respecto al promedio:
Por ejemplo, para aero-40A, los límites son 60Hz – 20kHz
FAQs

¿Cuál es la curva de respuesta en frecuencia objetivo para un sistema?
Depende mucho de la aplicación y del tipo de sistema. No es lo mismo un sistema para megafonía de avisos de evacuación por voz, que un sistema de club, uno de conciertos o una sala de cine, por ejemplo:

FAQs
En cualquier caso, en DAS Audio diseñamos los sistemas, ya sean auto-amplificados o de amplificación externa con DSP, para que el usuario parta de una curva de respuesta en frecuencia lo más plana posible que sirva para un gran abanico de posibilidades y usos.

¿Qué tipos de sistemas acústicos existen?
Existen muchas formas diferentes de categorizar los sistemas acústicos.

  • Una forma por ejemplo es atendiendo al criterio del número de vías. Así un subwoofer es un sistema de una sola vía, mientras que un cabezal compuesto por un 12” y motor se considera un sistema de dos vías.



Existen sistemas de dos o tres vías que a su vez se pueden dividir en pasivos o activos en función de si el corte entre vías está hecho por medio de un filtro pasivo incluido en el sistema o se hace por medio de un procesador digital externo.

  • Otra categoría se puede establecer en función de si son auto-amplificados o de amplificación externa.



  • Podemos establecer otra categoría en función de tipo de trompeta (difusor) que incorporan los sistemas:
    • Sistemas Fuente Puntual (point Source): los más convencionales en el mercado. Normalmente son de dos vías y vienen determinados por un difusor con cobertura Horizontal y Vertical. Por ejemplo un sistema Vantec-12A es un sistema de dos vías auto-amplificado de formato point source con coberturas 90º x 50º (H x V).
    • Sistemas Fuente Lineal (Line Array): se caracterizan por formar arrays verticales con apilamiento de unidades colgadas unas debajo de las otras bajo ciertos criterios acústicos. Los difusores y guías de ondas que emplean poseen una cobertura horizontal fija, pero la cobertura vertical varía (disminuye) con la frecuencia. Por ejemplo, una Aero-20A es un sistema line array de dos vías auto-amplificado con coberturas 90º x Vº, donde V es variable dependiente de la frecuencia.
    • Sistemas Fuente Curvada (Curved Source): se caracterizan por poder formar arrays verticales pero con cobertura vertical fija por caja e independiente de la frecuencia. Son sistemas híbridos entre point source y line array systems. Por ejemplo el sistema Vantec-20A en un sistema curved source de dos vías auto-amplificado de cobertura 90º x 15º (H x V)

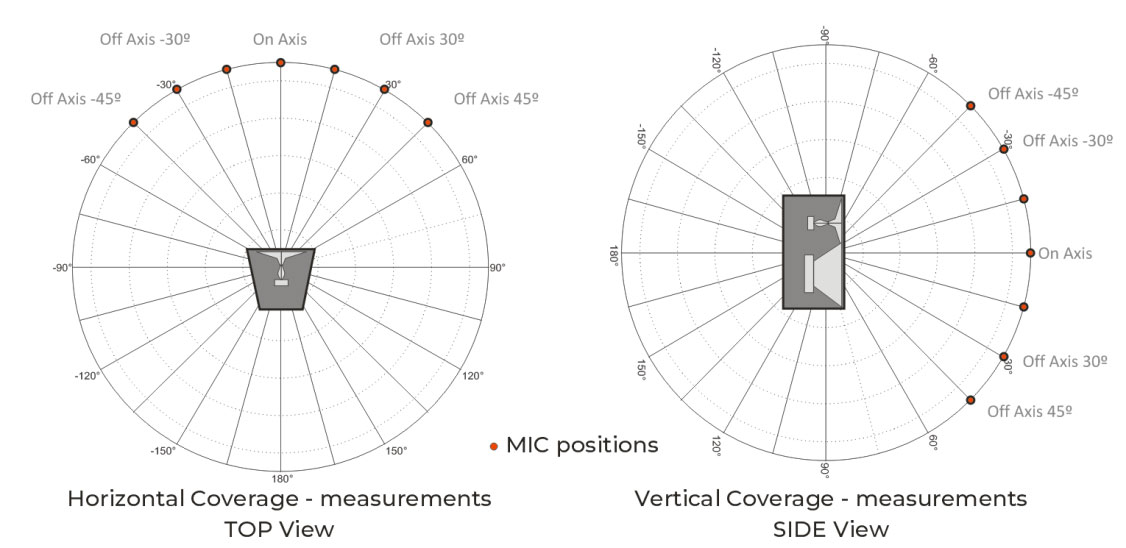

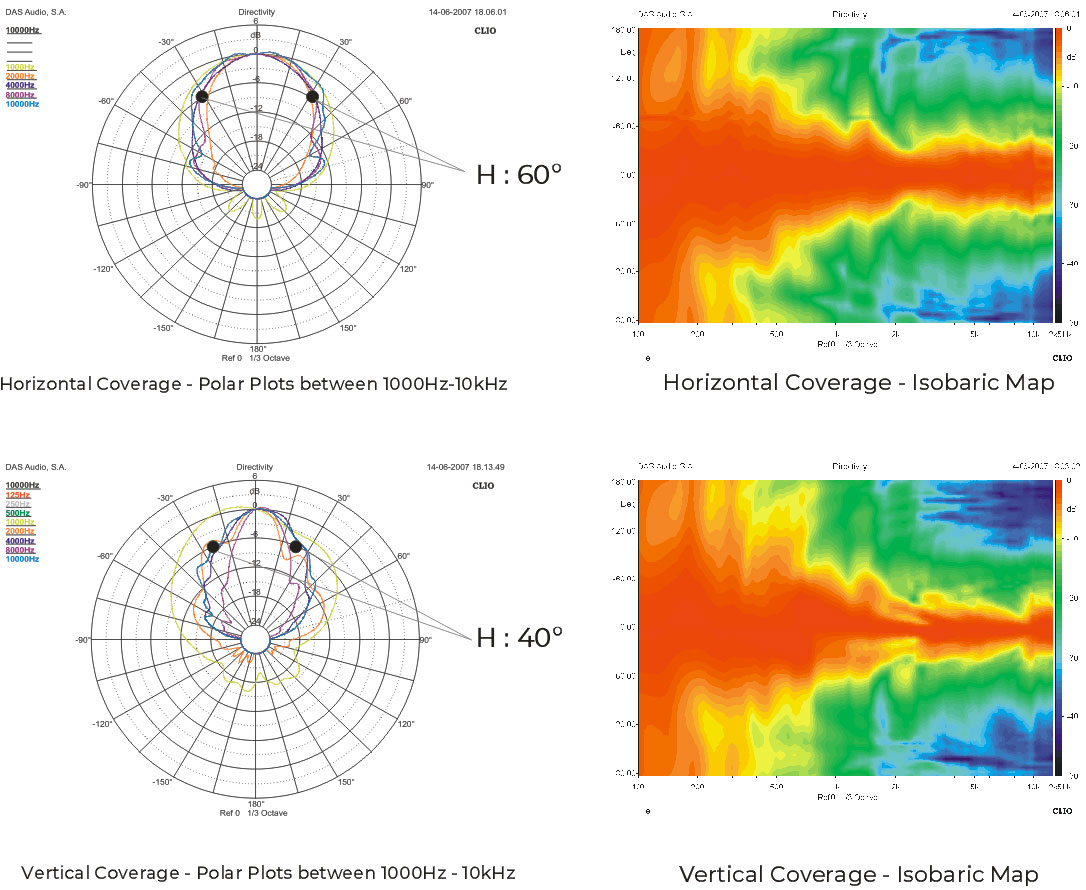

¿Qué es la cobertura de un sistema y cómo se define?
La cobertura de un sistema se determina midiendo la respuesta en frecuencia de este en distintas posiciones fuera del eje horizontal y vertical. Cuando la respuesta en frecuencia ha caído 6dB en nivel fuera del eje, encontramos el ángulo de apertura Horizontal o Vertical del sistema. Los ángulos de cobertura se expresan en grados sexagesimales. Estos serían los puntos básicos de medida para determinar la cobertura H x V de un sistema de dos vías:
FAQs

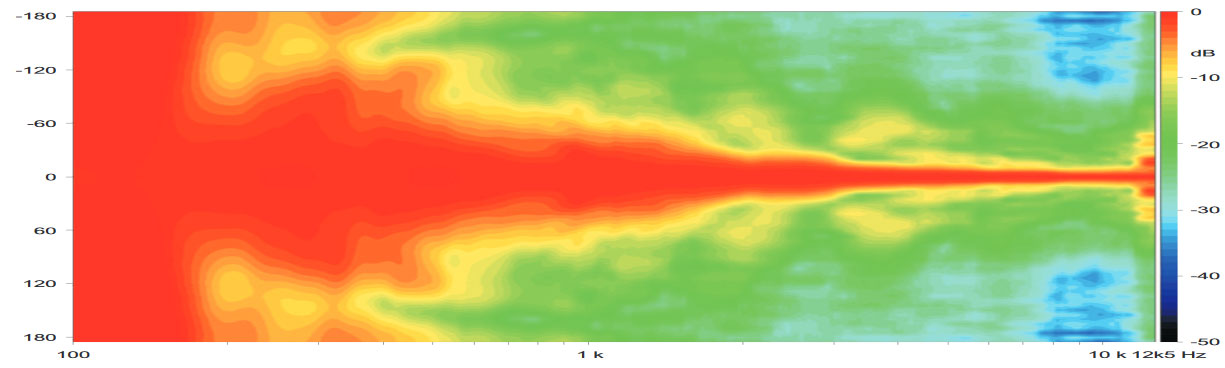

El resultado se muestra típicamente con curvas polares o gráficos de presión sonora (se muestra un sistema de dos vías de coberturas 60º x 40º):FAQs

¿Cuál es la cobertura vertical de un sistema Line Array?
Un sistema line array no tiene una cobertura fija vertical. Hablando de una sola caja, la cobertura vertical varía con la frecuencia, por lo tanto es típico encontrar en los catálogos o especificaciones que las coberturas de un sistema line array (H x V) se dan así: 90º x splay dependent
Es una duda muy extendida en el sector del audio profesional, cuando alguien pregunta por la cobertura vertical de una caja formato line array, la respuesta no es un número fijo y definido ya que esa cobertura varía con la frecuencia. En realidad la respuesta es una gráfica de este estilo:

FAQsMapa de presión sonora en el plano vertical de un sistema Artec-320, se puede apreciar como a partir de 1kHz la cobertura del sistema en vertical se estrecha dependiendo de la frecuencia.
Sí que podemos, en cambio, hablar de cobertura vertical definida cuando se tienen varias cajas colgadas a unos determinados ángulos formando un cluster completo.

¿Qué sistemas formato tiro largo para instalación existen en el catálogo de DAS?
Sistemas point Source: Actualmente contamos con la serie HQ, de amplificación externa, compuesta por sistemas de dos vías pasivos o bi-amplificados para instalaciones deportivas tipo estadios de fútbol, arenas etc.
Sistemas Line Array: Existen dos modelos de formato line array de amplificación externa, los modelos artec-320 y WR-320 ideales para aplicaciones indoor y outdoor respectivamente.
Sistemas Line Array auto-amplificados: Existen las series event y aero como soluciones de tiro largo para instalaciones con sistemas auto-amplificados.

¿Qué significa arreglo de subwoofers cardioide?
Los subwoofers poseen un patrón de radiación casi omnidireccional. Es decir, hay la misma energía tanto delante como detrás del subwoofer.
Cardiode significa que solo se radia energía en la parte frontal del subwoofer.
Esto se puede conseguir combinando subwoofers auto-amplificados de DAS.
FAQs

¿Cómo calculo la impedancia resultante de conectar varios altavoces?
La impedancia total de varios altavoces en paralelo es igual a la impedancia de un altavoz dividida por el número de cajas. Por ejemplo, dos altavoces de 8 ohmios en paralelo suponen una carga de 4 ohmios (8 ohmios dividido por 2 cajas es igual a 4).

Si los altavoces están en serie, entonces la impedancia total es la suma de las impedancias de cada altavoz. Por ejemplo, dos altavoces de 8 ohmios en serie suponen una carga de 16 ohmios (8 ohmios mas 8 ohmios es igual a 16). En sonido profesional la utilización de conexiones en serie se reduce a aplicaciones de poca potencia tales como avisos y sonido de fondo o envolvente.

¿Porqué la impedancia que mido con un multímetro no corresponde a la impedancia nominal del sistema?
Un multímetro mide la resistencia, no la impedancia. La impedancia es la oposición a la corriente alterna y varía en función de la frecuencia. La resistencia es la oposición a la corriente continua. Normalmente la resistencia es más baja que la impedancia nominal. Por ejemplo, en un altavoz de cono de 8 ohmios de impedancia nominal, es típica una resistencia de alrededor de 6 ohmios. Abra una hoja técnica de producto DAS para ver una curva de impedancia. Existen aparatos específicos para audio que usan un generador de senoidal para medir la impedancia, normalmente a 1 kHz, por lo que se ha de consultar la curva de impedancia para averiguar que valor se ha de esperar a esa frecuencia.

¿Cuál es la impedancia de un sistema y cómo se determina?

La impedancia de un sistema es la oposición al paso de la corriente alterna. En un sistema, la impedancia es diferente para cada frecuencia, por lo que los fabricantes publicamos «curvas de impedancia». Las curvas de impedancia se miden con equipamiento específico de laboratorio y típicamente con barrido sinusoidal. Una curva de impedancia de un sistema de dos vías pasivo puede tener este aspecto:
FAQs

La impedancia se da en ohmios.
Las impedancias nominales típicas de los sistemas de amplificación externa, son 8 ohmios o 4 ohmios en algunos casos.

¿Qué es una línea balanceada?
Existen dos métodos básicos para transportar la señal de audio con nivel de micrófono o línea:

Línea no-balanceada: Emplea un cable con dos conductores, transportando la señal como diferencia de potencial (voltaje) entre ambos. El ruido electromagnético (interferencias) del entorno puede sumarse a la señal que los cables transportan, apareciendo a la salida de nuestro sistema como ruido. Los conectores que llevan señal no-balanceada poseen dos pines, tales como el RCA (Phono), y el ¼” (6.35 mm, comúnmente llamado jack) mono. Un conector de tres pines, como puede ser un XLR (Cannon), puede también llevar señal no-balanceada si uno de los pines no se usa.

Línea balanceada: Emplea un cable con tres conductores. Uno de ellos sirve de pantalla contra el ruido electromagnético y es el cable de tierra. Los otros dos tienen la misma tensión respecto del cable de tierra pero con signos opuestos. El ruido que no puede ser rechazado por el blindaje afecta por igual a los dos cables que transportan la señal. La mayor parte de los aparatos electrónicos de audio profesional trabajan con entrada balanceada. En estos aparatos el circuito de entrada toma la diferencia de potencial entre los dos cables que transportan la señal con voltajes apuestos, rechazando por tanto el ruido, que tiene el mismo signo en ambos cables. Los conectores que pueden llevar señal balanceada poseen tres pines, tales como el XLR (Cannon), y el ¼” (jack) estéreo.

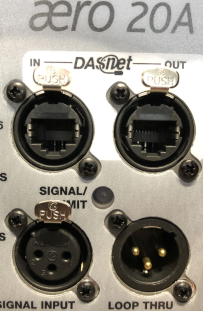

¿Qué conectores de señal emplean los sistemas auto-amplificados de DAS?
Todos los sistemas auto-amplificados de DAS tienen entrada(s) de audio analógico por medio de conectores XLR:
FAQs

Los sistemas de la serie Aero y UX además de tener entrada de audio con XLR tienen conectores Ethercon (marcados como DASnet in/out) adicionales para introducir audio analógico y datos de monitorización (DASnet) por el mismo cable:
FAQs

Por tanto, en sistemas Aero y UX, si se emplea el conector ethercon NO hace falta introducir audio por los XLR.

Gracias por depositar su confianza en nuestros productos.

Si usted es un usuario final de nuestros productos, debe dirigirse a su distribuidor DAS más cercano. Si desea conocer cuál es el más cercano pulse en Dónde comprar DAS.

Si usted está en España y necesita contactar con un Servicio de Asistencia Técnica pulse aquí.

Si usted no es un usuario final de nuestros productos, rellene el Formulario de Soporte al Cliente mediante el cual podremos orientarle sobre la solución más óptima a su problema.

Tenga en cuenta lo siguiente:
-Antes de enviar material a DAS Audio es imprescindible obtener un número de RMA (Returns Materials Authorization). Rellene detalladamente el Formulario de Soporte al Cliente y le daremos las instrucciones más adecuadas según su caso.

-Si tiene que realizar el envío, lo debe realizar a portes pagados excepto en el caso donde se le indique lo contrario, por parte de DAS Audio, en cuyo caso, DAS enviará la agencia de transporte. De no ser así, el envío no será aceptado en nuestros almacenes.

-La mercancía debe ser enviada en su embalaje original para evitar daños durante el transporte. Si la mercancía es enviada con un embalaje defectuoso u otro que no sea el original, se cobrará el embalaje para su reenvío se efectúe en perfectas condiciones. DAS Audio no se responsabiliza de los desperfectos ocasionados por un embalaje defectuoso.

-Deberá indicar claramente en la parte exterior del embalaje el número «RMA».
