PRODUKTE / ARTEC 300 SERIES

ARTEC-315.96-W

P/N. 10423858

Modell
P/N.

Eigenschaften

Passiver 2-Weg Lautsprecher
90°x 60°, drehbar
Birken-Multiplex-Gehäuse
ISO-flex PU-Lack
Inklusive AXU U-Bügel
Optimiert für die Festinstallation

Anwendungen

Professionelle Installationssysteme
Gotteshäuser
Auditorien/Theater
Themenparks
Außenanwendungen

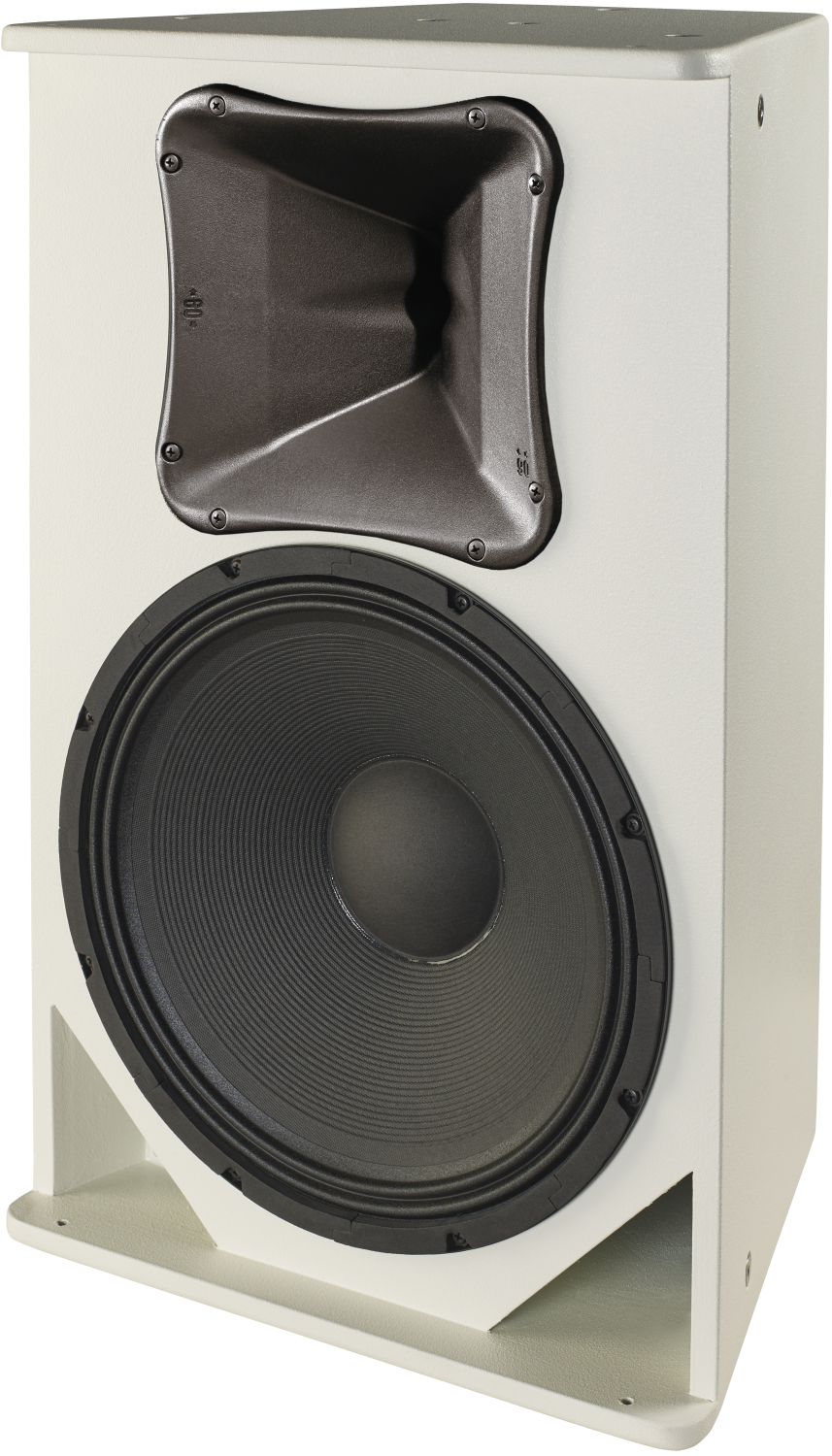

Die ARTEC-315.96 ist ein passiver 2-Weg-Lautsprecher für die Festinstallation.

Die ARTEC-312.96 ist ausgestattet mit einem DAS Audio 15MI 15“ Tief-Mitteltöner mit 2.5“ Schwingspule und einem DAS Audio M-34 1“ Hochtöner mit 1.4“ Schwingspule, der auf ein drehbares 90°x 60° Horn wirkt.

Mit einer Belastbarkeit von 350 W/RMS erzielt die ARTEC-312.96 einen Schallpegel von 127dB Peak bei einem Frequenzgang von 47Hz bis 20 Khz.

Das Gehäuse ist aus Birken-Multiplex gefertigt und mit einer hochwertigen ISO-flex Polyurethan-Beschichtung versehen. Optional erhältlich sind ein der U-Bügel AXU-315, der Flugadapter AXR-AX5 und das Gehäuse ist mit 12 x M10-Flugpunkten ausgestattet.

Für optimale Wiedergabeeigenschaften und Betriebssicherheit empfehlen wir die Verwendung von DAS Audio Endstufen und Signalprozessoren.

Erhältlich in schwarz und weiß.
Performance
Frequency Range (-10 dB)60 Hz – 18 kHz
Horizontal Coverage (-6 dB)90º
Vertical Coverage60º
Nominal Impedance8 ohms
RMS Power Handling350 W
Peak Power Handling1400 W
On-axis Sensitivity 1W/1 m90 dB SPL
Maximum Peak SPL at 1 m127 dB
Recommended AmplifierPA-1500
Recommended ProcessorDSP-226
Connectors
Audio Input ConnectorCovered Barrier Strip Terminals
Audio Output ConnectorCovered Barrier Strip Terminals
Enclosure
Enclosure ConstructionBirch Plywood
Enclosure GeometryTrapezoidal
RiggingM10 Rigging Points
FinishISO-flex Paint
ColorWhite
Depth380 mm (15,0 in)
Dimensions ( H x W x D )715 x 445 x 380 mm
28,2 x 17,5 x 15,0 in
Net Weight22,5 kg ( 49,6 lb )
Components
LF Driver15MI
HF DriverM-34
Horn/WaveguideBC-916
Shipping
Carton Dimensions ( H x W x D )810 x 440 x 510 mm
31,9 x 17,3 x 20,1 in
Shipping Weight24,5 kg ( 54,0 lb )
Qualifikation Format Größe
Datenblatt
HT_ARTEC315.96W_00.pdf PDF 288 Kb
Benutzerhandbuch
UM_AR3_02_EN.pdf PDF 4.23 Mb
Simulationsdaten
MD_AR300_V2.2.gll GLL 7.67 Mb
Software
SW_EASEFOCUS_3.1.9&GLL.zip ZIP 241.96 Mb
Strichzeichnung
CAD_2D_AR315.96.dwg DWG 389 Kb
LD_2D_AR31596.svg SVG 107 Kb
LD_3D_AR315_SKETCHUP_01.skp SKP 2.86 Mb
Kataloge
CAT_ARTEC300_02.pdf PDF 1.12 Mb
CAT_DAS_2020_FULL_LINE_7_2.pdf PDF 13.19 Mb
ANL-2Satz mit vier Ringschrauben aus Schmiedestahl M10x40 und vier Stahlkarabinern
AX-SPG128 mm TV-Spigot-Klemmadapter mit M10-Gewinde für AXU/AXF-Halterungen
AXC-ATHalf-Coupler für Standard-Traverse
AXR-AR5-WFlugmontagekamm für ARTEC-Serie 500/SF-10/SF 26, weiß
AXU-AR315-WU-Bügel zur Montage für ARTEC-315.96-W/ARTEC-315.64-W, weiß
15MI15″ Tief-Mitteltöner, 2,5″ VCD, Ferrit, 300 W/AES, 8 Ohm
BC-91690°x60°, 1″-Kehle, Polyamid-Faserverbundstoff
F-AR315Passive Frequenzweiche für ARTEC-315.96/ARTEC-315.64
GM-15MIRecone-Kit für 15MI-Lautsprecher
GM-M34Ersatz-Membran passend für M-34-Druckkammertreiber
LAMP-F-21Lampe für passive Frequenzweiche, 21 W
M-34Druckkammertreiber, 1,4″ VCD, Ferrit, 1″-Kehle, 50 W AES, 8 Ohm
