PRODUTOS / VANTEC SERIES

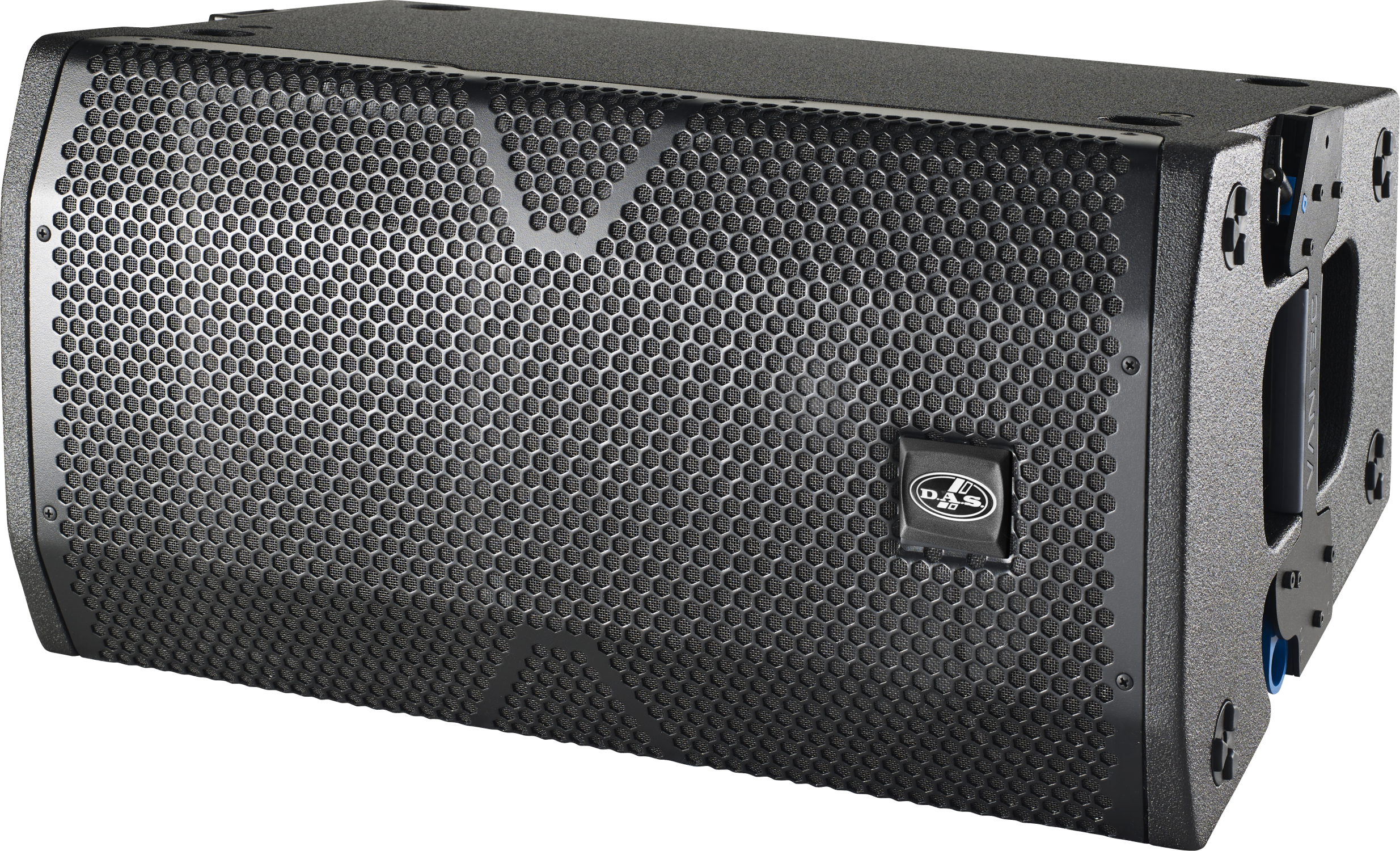

VANTEC-20A

P/N. 10431095

Modelo
P/N

Características

Linha Array autoamplificado de curvatura constante
Biamplificado de Classe D de 1500 W de pico
Filtro FIR para uma resposta de fase linear
1 x DAS 12F4C + 2 x motores de compressão M-60
Design compacto com alto desempenho
DAScontrol™ com pré-definições e configurações
DASlink™  para streaming e controle remoto
Entrada para mastro com inclinação variável +/- 13.5⁰

Aplicação

Concertos e A / V corporativo
Portátil e clubes com música ao vivo
Salas de concertos, teatros e auditórios
Centros de adoração

DAScontrolDASlinkDASlink GM

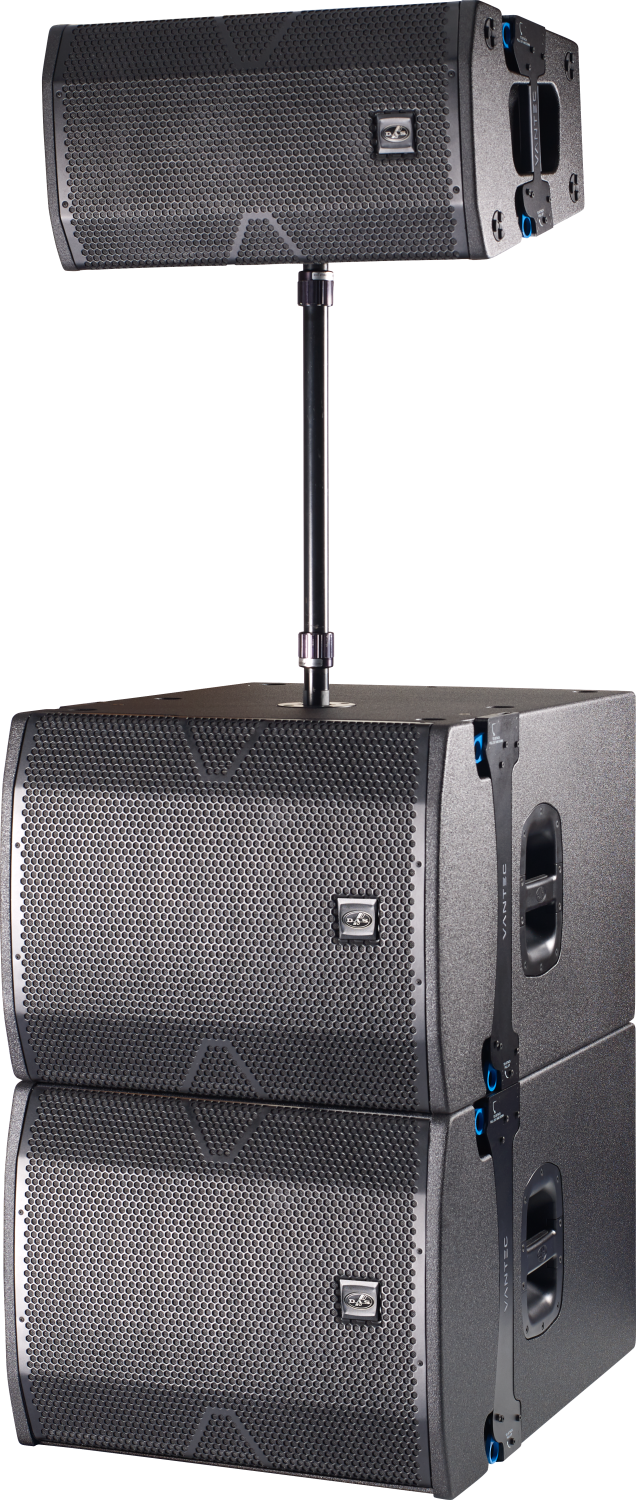

O VANTEC-20A é um conjunto de linhas de curvas ativas que incorporam um arsenal de soluções de alta tecnologia projetadas para oferecer a versatilidade que os profissionais atuais de aluguel de som precisam. Seja empilhado no subwoofer acompanhante VANTEC-118A, pregado em uma matriz compacta, ou usado sozinho em um suporte de alto-falante, o VANTEC-20A pode ser usado de forma eficaz em um número considerável de aplicações que incluem som corporativo A/V, tamanho médio reforçado e instalação permanente.

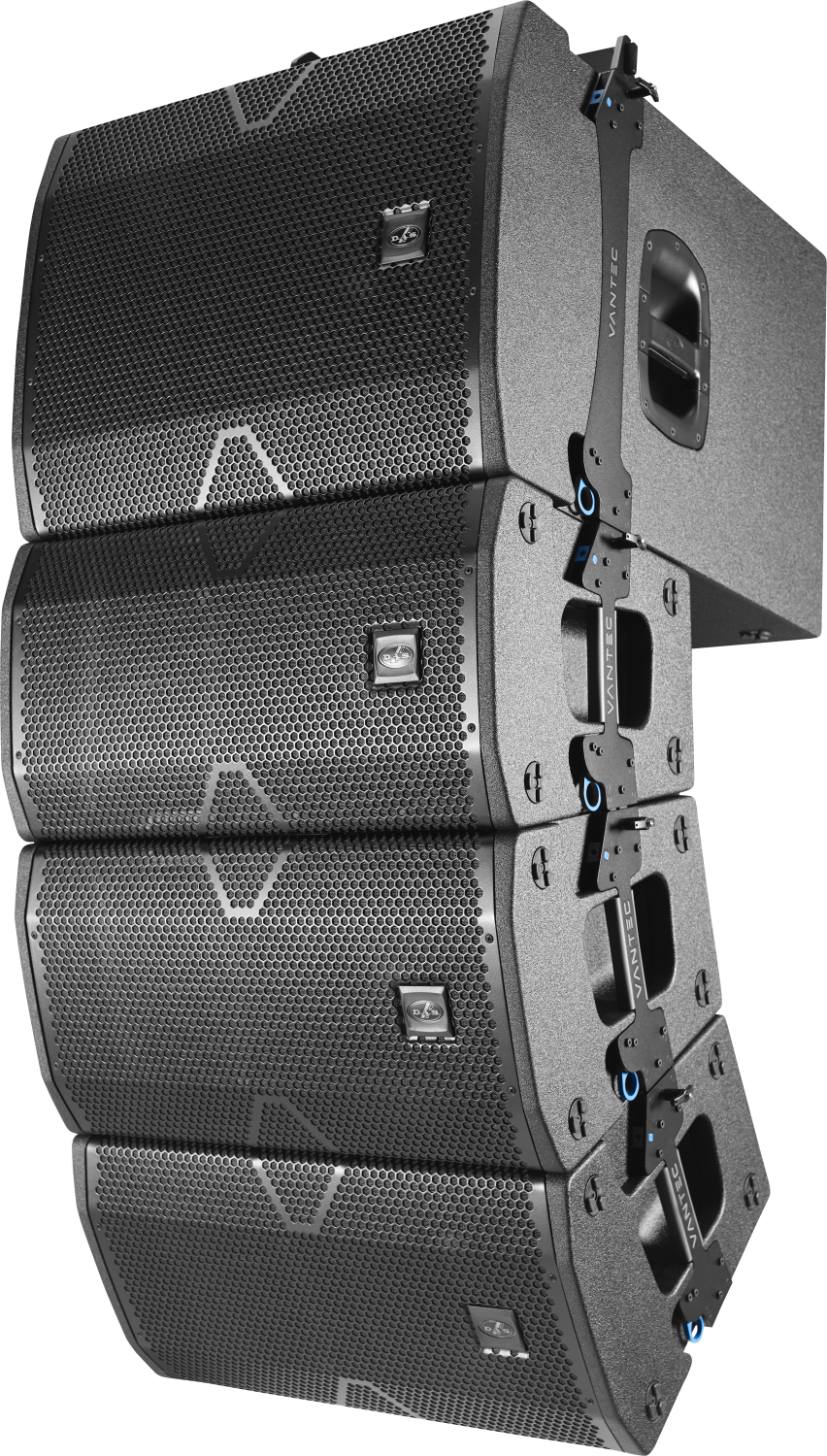

Projetado para uso em matrizes de até cinco unidades, o VANTEC-20A é ideal para aplicações que não exijam a potência e características de longo alcance de matrizes de grandes linhas. A implantação rápida e simples é garantida pelo hardware da DAS Click-Lock TM rígido exclusivo, que permite que o sistema seja empilhado de forma segura no VANTEC-118A. As unidades individuais podem ser montadas em tripés com precisão, graças ao suporte de ângulo variável que permite até 13,5º de inclinação para cima ou para baixo.

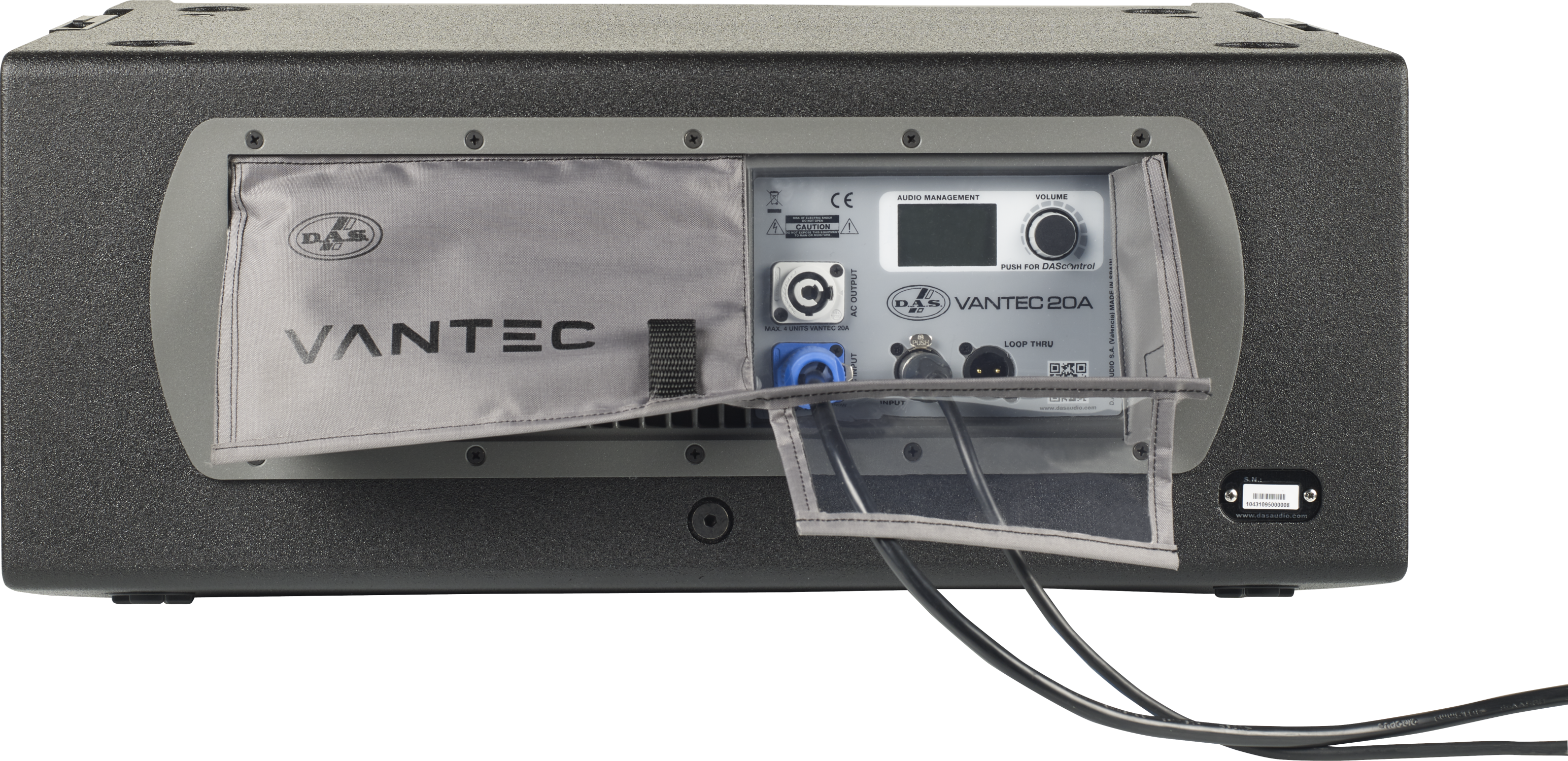

O VANTEC-20A emprega a interface DAScontrol™  que oferece uma configuração rápida e sem complicações dos sistemas em matrizes e alinhamento fácil com os sistemas de graves ativos VANTEC–18A e VANTEC–118A sem a necessidade de processamento externo. Os predefinidos para o tamanho da matriz e a compensação HF para distâncias de lançamento podem ser selecionados através do DAScontrol TM e da tela LCD na parte de trás do gabinete. O poderoso processamento de sinal digital do VANTEC–20A inclui filtros de resposta de impulso finito (FIR) que fornecem resposta em fase linear e resposta de impulso precisa que, em termos de desempenho, resulta em maior clareza, ataque definido e, em geral, um som mais natural. Quando o Vantec-20A é usado individualmente, o aplicativo DASlink TM pode ser usado para transmitir música em estéreo de alta definição e monitorar remotamente, e controlar as funções dos sistemas. A potência é fornecida por um amplificador de classe D de 1.500 W de pico em uma configuração biamplificada conduzindo um único alto-falante DAS 12F4C e drivers de compressão M-60 duplos.
Performance
Frequency Range (-10 dB)63 Hz – 20 kHz
Horizontal Coverage (-6 dB)90º
Vertical Coverage15º
Maximum Peak SPL at 1 m135 dB
Electronics and Connectors
Nominal Amplifier Power (continuous)750 W
Nominal Amplifier Power (peak)1500 W
Input Impeadance20 kohms
Input SensitivityLine: 3 V (+12 dBu)
Audio Signal Input Connector2 x Female XLR
Audio Signal Loop Thru Connector1 x Male XLR
ControlDASlink™
DAScontrol™
AC Output ConnectorpowerCON NAC3FCB
Current Draw 230 V / 115 V1.5 A/3.0 A
Enclosure
Enclosure ConstructionBirch Plywood
Enclosure GeometryTrapezoidal
RiggingCaptive Rigging System
FinishISO-flex Paint
ColorBlack
Dimensions ( H x W x D )335 x 625 x 440 mm
13,2 x 24,6 x 17,3 in
Net Weight28,5 kg ( 62,8 lb )
Components
LF Driver12F4C
HF DriverM-60
Horn/WaveguideBC-915
Shipping
Carton Dimensions ( H x W x D )490 x 730 x 490 mm
19,3 x 28,7 x 19,3 in
Shipping Weight30,5 kg ( 67,2 lb )
