PRODUTOS / VANTEC SERIES

VANTEC-12A

P/N. 10431070

Modelo
P/N

Características

Sistema compacto com posição do monitor
Amplificador ultra-leve de Classe D com SMPS
DSP definível pelo usuário com tela LCD
Streaming de música de modo sem fio
Vidro para tripé com ângulo duplo (0°/10°)
Pontos de pegada

Aplicação

Concertos e A / V corporativo
Portátil e clubes com música ao vivo
Salas de concertos, teatros e auditórios
Centros de adoração

DAScontrolDASlinkDASlink GM

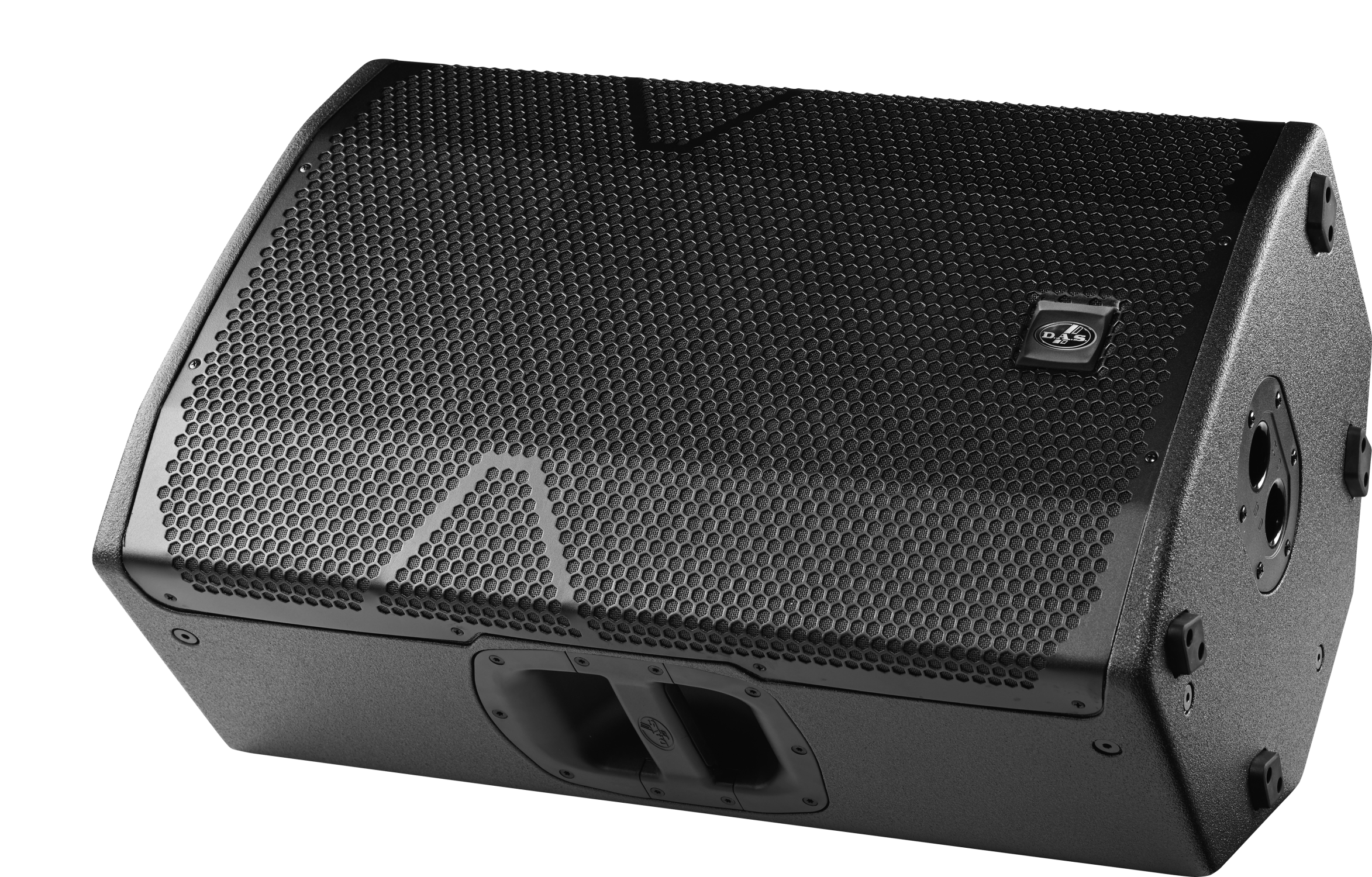

A VANTEC-12A  é um sistema motorizado com gabinetes de ângulos múltiplos que permitem sua utilização como um monitor de fase para além da sua aplicação habitual como P.A. compacto. Seu amplificador de Classe D de 1.500 de Wpico oferece ampla largura de banda, ampla faixa dinâmica e excepcionalmente baixa distorção, algo raro neste segmento caixas.

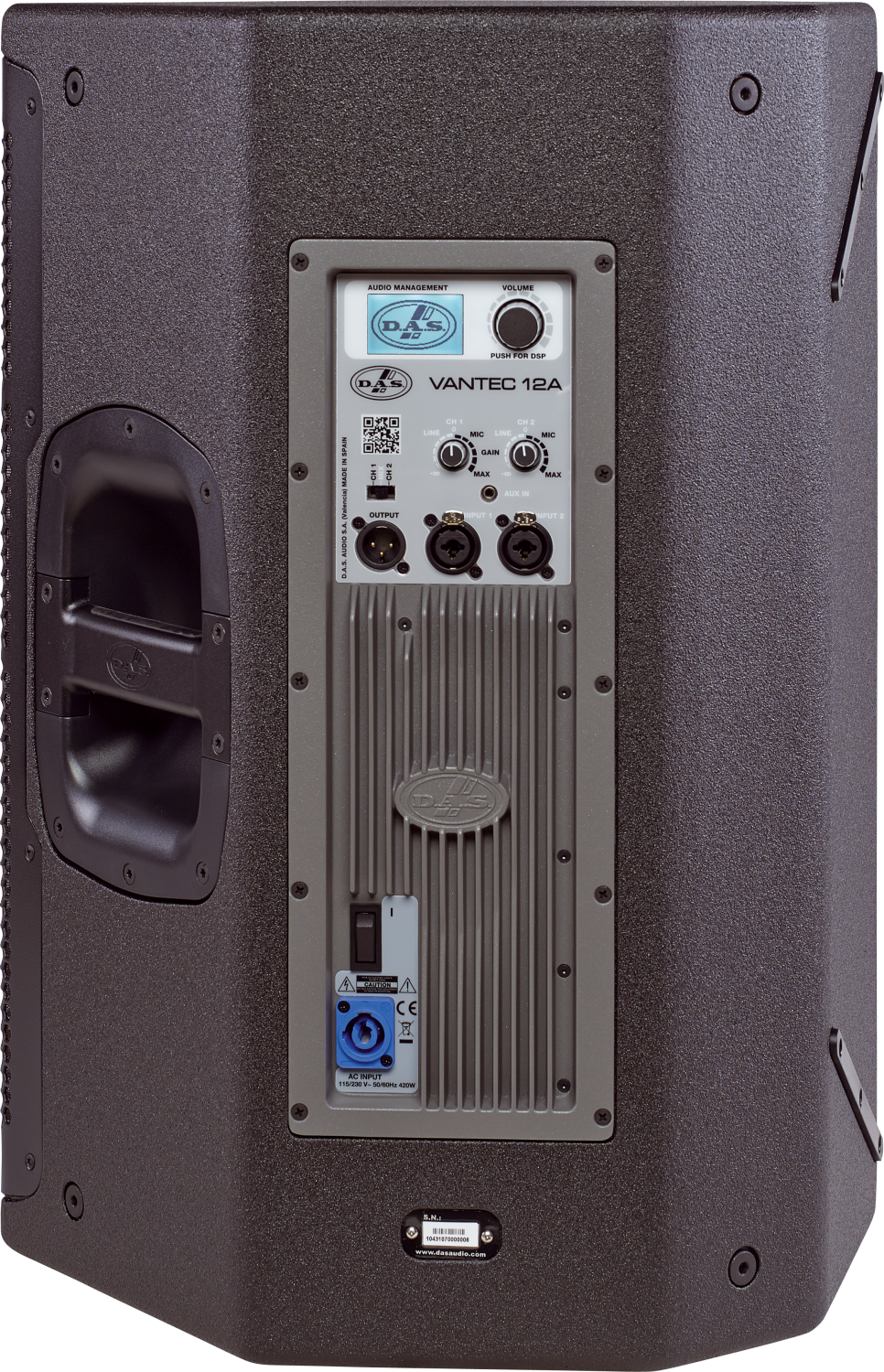

Os sistemas Vantec-autoamplificados incorporam filtros digitais FIR em processamento de sinais. Os usuários podem selecionar configurações de som, filtros, EQ e controle de ganhos, por meio de uma interface de controle único e tela LCD na parte de trás do gabinete. A série Vantec-permite aos usuários transmitir música de forma sem fios a partir de dispositivos móveis.

O alto-falanteo 12F4 reproduz fielmente baixas frequências. Na via de agudos, o driver M-28, otimizado por FEM, com saída de 1″ oferece um excelente desempenho.
Performance
Frequency Range (-10 dB)60 Hz – 20 kHz
Horizontal Coverage (-6 dB)90º
Vertical Coverage50º
Maximum Peak SPL at 1 m135 dB
Electronics and Connectors
Nominal Amplifier Power (continuous)750 W
Nominal Amplifier Power (peak)1500 W
Input TypeBalanced
Input Impeadance20 kohms
Input Sensitivity3 V (+12 dBu)
Audio Signal Input Connector2 x Female XLR
AUX Input1 x 3.5 mm Mini Jack
Audio Signal Loop Thru Connector1 x Male XLR
ControlDASlink™
DAScontrol™
Current Draw 230 V1.2 A
Enclosure
Enclosure ConstructionBirch Plywood
Enclosure GeometryTrapezoidal
RiggingM10 Rigging Points
FinishISO-flex Paint
ColorBlack
Dimensions ( H x W x D )620 x 380 x 380 mm
24,4 x 15,0 x 15,0 in
Net Weight21,5 kg ( 47,4 lb )
Components
LF Driver12F4
HF DriverM-28
Horn/WaveguideBC-95
Shipping
Carton Dimensions ( H x W x D )720 x 456 x 456 mm
28,4 x 18,0 x 18,0 in
Shipping Weight24,0 kg ( 52,9 lb )
