PRODUTOS / VANTEC SERIES

VANTEC-15

P/N. 10431060

Modelo
P/N

Características

Sistema de 2 modos de ampla gama
Altofalante de graves de 15FV
Driver de compressão de 1” otimizado por FEM
Projeto do gabinete como monitor
Incorpora pontos de suspensão
Vidro para mastro com ângulo duplo (0°/10°)

Aplicação

Sistemas A / V e eventos corporativos
Salas de reuniões, salas de aula e áreas de exposições
Instalações em bares e clubes

O sistema VANTEC-15 é um sistema passivo de duas vias e usa um alto falante de graves de 15FV e um driver de compressão de 1” otimizado por FEM.

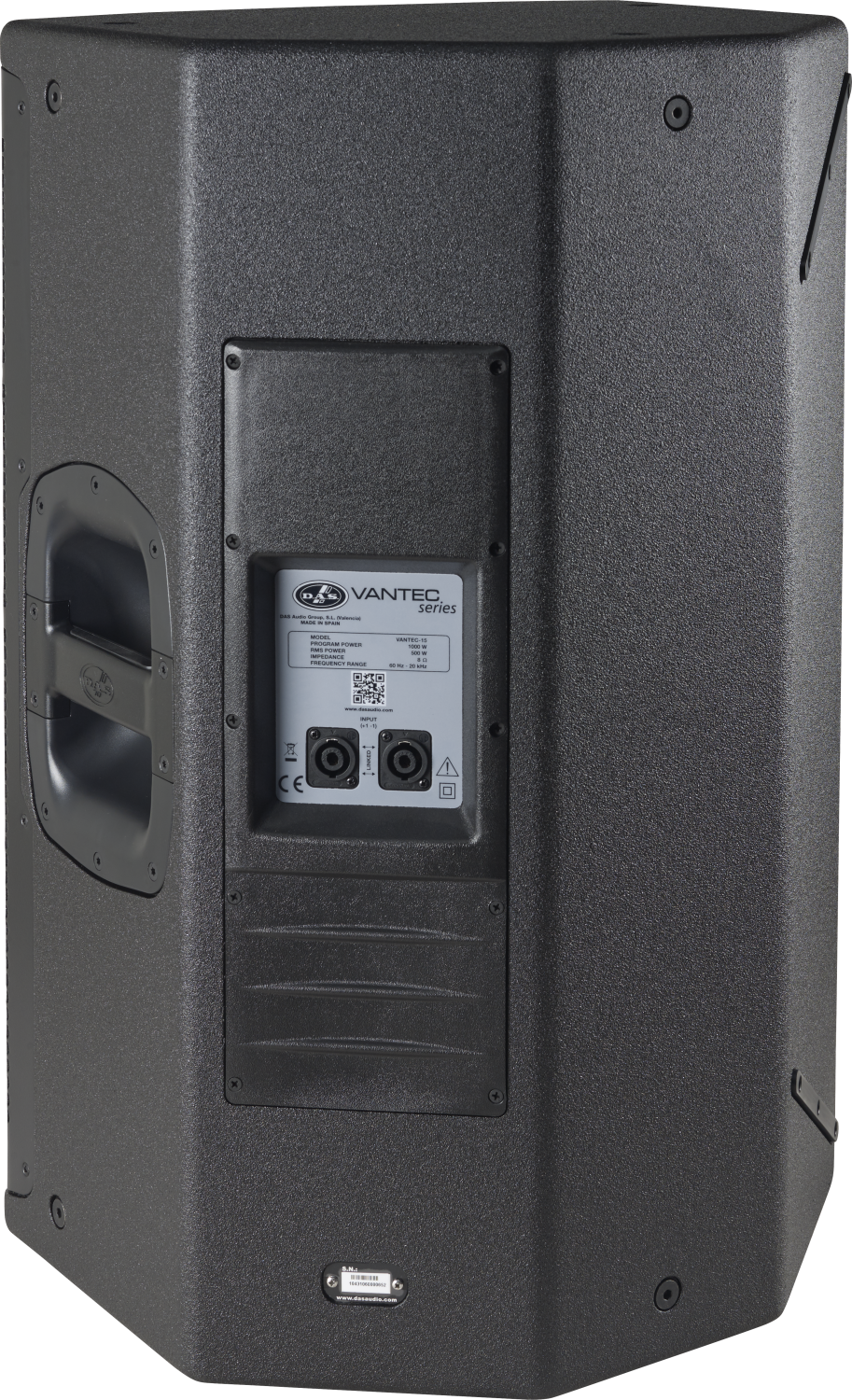

O gabinete multi ângulo é construído em madeira de vidoeiro coberto por tinta preta ISO-flex. O VANTEC-15 tem duas alças de transporte e uma grade de aço resistente. Possui vidro para tripé de 35 mmi com ângulo duplo (0°/10°).

Performance
Frequency Range (-10 dB)60 Hz – 20 kHz
Horizontal Coverage (-6 dB)90º
Vertical Coverage50º
Nominal Impedance8 ohms
RMS Power Handling500
Peak Power Handling2000
On-axis Sensitivity 1W/1 m99 dB SPL
Maximum Peak SPL at 1 m135 dB
Recommended AmplifierPA-1500
Connectors
Audio Input Connector1 x speakON NL4
Audio Output Connector1 x speakON NL4
Enclosure
Enclosure ConstructionBirch Plywood
Enclosure GeometryTrapezoidal
RiggingM10 Rigging Points
FinishISO-flex Paint
ColorBlack
Depth380 mm (17,5 in)
Dimensions ( H x W x D )720 x 445 x 380 mm
28,3 x 18,0 x 17,5 in
Net Weight23,5 kg ( 51,8 lb )
Components
LF DriverM-28
HF Driver15FV
Horn/WaveguideBC-95
Shipping
Carton Dimensions ( H x W x D )815 x 451 x 526 mm
32,1 x 17,8 x 20,7 in
Shipping Weight26,0 kg ( 57,3 lb )
Título Formato Tamanho
Folha de dados
HT_VANTEC15_00.pdf PDF 1.7 Mb
Manual do Usuário
UM_VT1_01_EN.pdf PDF 3.25 Mb
Modelando Dados
MD_DAS_GLL_v13.zip ZIP 208 Mb
Software
SW_DASLINK_APP.zip ZIP 24.89 Mb
SW_DASlinkGM_APP.zip ZIP 11.77 Mb
SW_EASE_Focus_v3.1.260.zip ZIP 49.76 Mb
Desenho de linha
CAD_2D_VT15.dwg DWG 736 Kb
LD_2D_VT15.svg SVG 223 Kb
Catálogos
CAT_VANTEC_02_EN.pdf PDF 7.37 Mb
CAT_DAS_2020_FULL_LINE_7_2.pdf PDF 13.19 Mb
FM137BI1655_10101020_IMD.png ANL-2Kit de quatro Anilhas e Mosquetões.
FM273BI1696_10103720_IMD.png FUN-VT15Cover transporte para 1 unid. ACTION-515/ACTION-515A, Vantec-15/Vantec-15A
logo_das_noimage.png SPK4-1Cabo de alto-falante de 1m, 4x (2,5mm2), 2x NL4
FM1237BI2382_20502001_IMD.png SPK4-10Cabo de alto-falante de 10m, 4x (2,5mm2), 2x NL4
FM1238BI2382_20502002_IMD.png SPK4-20Cabo de alto-falante de 20m, 4x (2,5mm2), 2x NL4
FM310BI1708_10104470_IMD.png TRD-6Suporte ”ring lock” 35 mm x 750 mm para caixas satélites, preto
FM1509BI1832_10104471_IMD.png TRD-7Montagem em poste 35 mm de altura ajustável (1005 mm – 1485 mm) com “ring lock” para uso entre sistemas de satélite e subsistemas, preto
FM2098BI2770_10104011_IMD.png TRPD-S2-PAKConjunto de 2 tripés leve para copo de 35 mm, regulável em altura com rosca de presão e sistema de segurança com passador.
FM1361BI1721_20208900_IMD.png 15FVAlto-falante de médios-graves de 15″, bobina 3″, ímã de ferrite, 500 W AES, 8 ohm
FM394BI1746_30006213_IMD.png BC-95Difusor 90 x 50, poliamida com fibra, 1″ de garganta
FM428BI1819_30006227_IMD.png F-VT15Filtro passivo para Vantec-15
FM447BI2182_20208500_IMD.png GM-15FVReposição para alto-falante 15FV
FM425BI1844_30000535_IMD.png LAMP-F-21Lâmpada de 21 W para filtro passivo
FM1351BI2206_20208800_IMD.png M-28Controlador de compressão, bobina 1″, ímã de ferrite, 1″ de garganta, 20 W AES, 8 ohm
