PRODUTOS / VANTEC SERIES

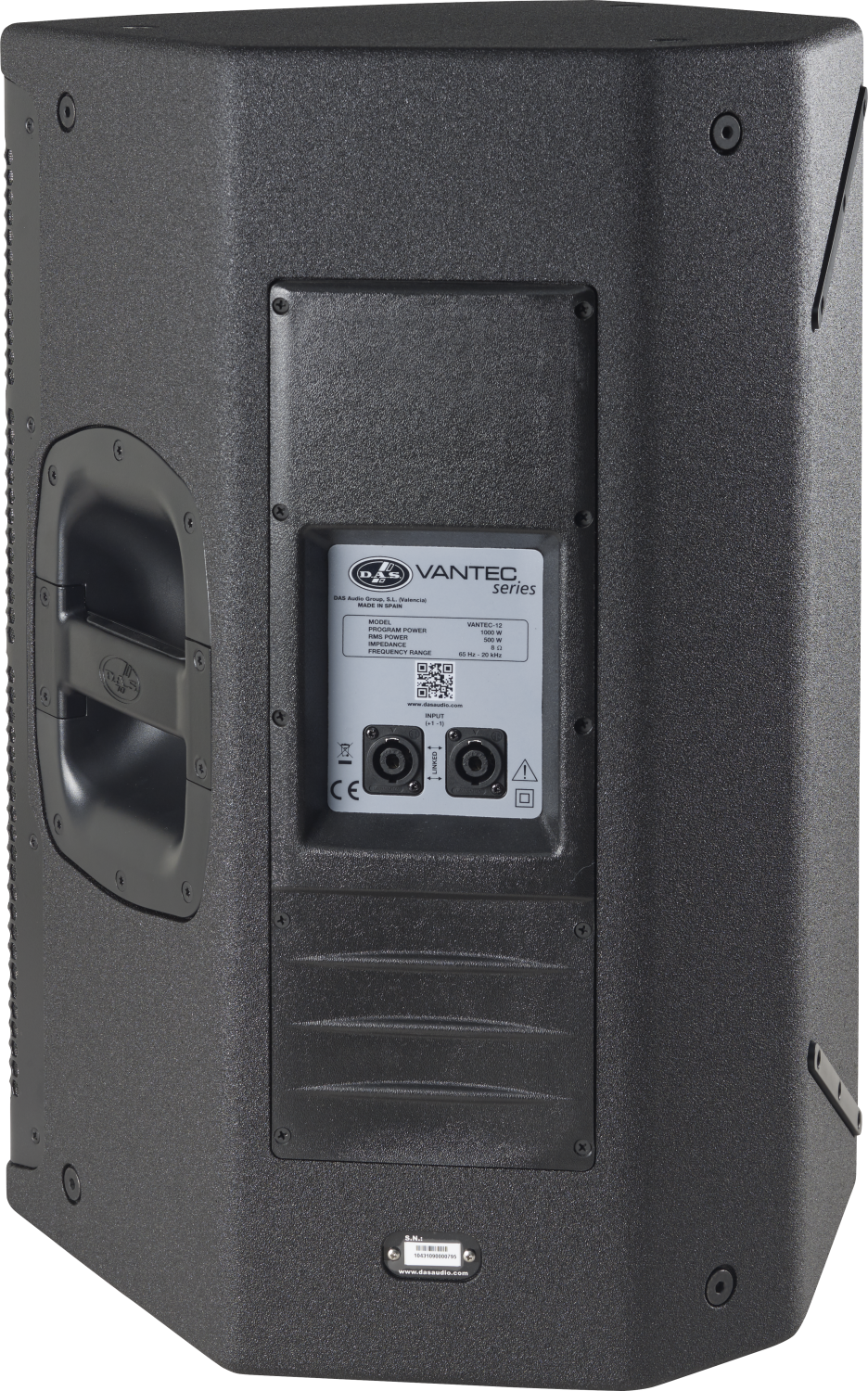

VANTEC-12

P/N. 10431090

Modelo
P/N

Características

Sistema de 2 modos de ampla gama
Altofalante de graves de 12F
Driver de compressão de 1” otimizado por FEM
Projeto do gabinete como monitor
Incorpora pontos de suspensão
Vidro para mastro com ângulo duplo (0°/10°)

Aplicação

Sistemas A / V e eventos corporativos
Salas de reuniões, salas de aula e áreas de exposições
Instalações em bares e clubes

O sistema VANTEC-12  é um sistema passivo de duas vias e usa dois alto falantes de graves de 12F e uma compressão de 1” otimizada por FEM.

O gabinete multi ângulo é construído em madeira de vidoeiro coberto por tinta preta ISO-flex. O VANTEC-12 tem duas alças de transporte e uma grade de aço resistente. Possui vidro para tripé de 35 mmi com ângulo duplo (0°/10°).

Performance
Frequency Range (-10 dB)65 Hz – 20 kHz
Horizontal Coverage (-6 dB)90º
Vertical Coverage50º
Nominal Impedance8 ohms
RMS Power Handling500 W
Peak Power Handling2000 W
On-axis Sensitivity 1W/1 m98 dB SPL
Maximum Peak SPL at 1 m135 dB
Recommended AmplifierPA-1500
Connectors
Audio Input Connector1 x speakON NL4
Audio Output Connector1 x speakON NL4
Enclosure
Enclosure ConstructionBirch Plywood
Enclosure GeometryTrapezoidal
RiggingM10 Rigging Points
FinishISO-flex Paint
ColorBlack
Depth380 mm (15,0 in)
Dimensions ( H x W x D )620 x 380 x 380 mm
24,4 x 15,0 x 15,0 in
Net Weight20,5 kg ( 45,2 lb )
Components
LF Driver12F
HF DriverM-28
Horn/WaveguideBC-95
Shipping
Carton Dimensions ( H x W x D )720 x 456 x 456 mm
28,4 x 18,0 x 18,0 in
Shipping Weight22,5 kg ( 49,6 lb )
