PRODUCTOS / LARA

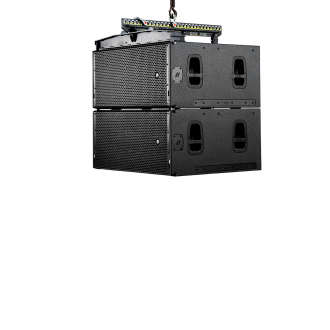

LARA-SUB

P/N. 10420400

Modelo
P/N

Características

Subgrave autoamplificado cardioide
3 altavoces de 18” de neodimio 18UXN con bobina de 4”
Amplificador 3 canales, Clase D, 3600 Wrms
Sistema de volado compatible con LARA

Aplicaciones

Festivales y conciertos al aire libre
Teatros, auditorios y centros de interpretación
Grandes clubes con música en vivo
Sonido directo para giras/Servicios de alquiler

LARA-SUB es un sistema subgrave autoamplificado cardioide que incorpora dos altavoces de neodimio con bobina de 4” DAS 18UXN para bajas frecuencias en configuración bass-reflex. El altavoz trasero 18UXN crea el patrón de dispersión cardioide necesario para compensar la energía no deseada en la parte trasera.

El amplificador clase D del LARA-SUB dispone de 6 canales en modo puente para cada uno de los dos altavoces frontales y el cardioide trasero. La fuente de alimentación conmutada dispone de factor de corrección, lo que permite la reducción de consumo al mismo tiempo que mejora la fiabilidad y consistencia en todas las condiciones operativas. El DSP incorporado optimiza los parámetros de señal para los altavoces y permite compensar en 14 dB la energía trasera, en el rango de 40 Hz – 80 Hz.

El diseño del recinto mantiene los estrictos estándares de DAS en cuanto al uso de contrachapado de abedul y la protección exterior ISO-flexTM de gran durabilidad. LARA-SUB incorpora el sistema de ensamblaje necesario para volar junto a los sistemas LARA con un solo soporte. Las rejas metálicas incorporan tela acústicamente transparente y repelente a la humedad. Dispone de asas encastradas en cada lateral del recinto.
Performance
Frequency Range (-10 dB)28 Hz – 125 Hz
Maximum Peak SPL at 1 m140 dB
Electronics and Connectors
Nominal Amplifier Power (continuous)3600 W
Nominal Amplifier Power (peak)7200 W
Nominal Amplifier Power LF (continuous)3 x 1200 W
Nominal Amplifier Power LF (peak)3 x 2400 W
Input TypeBalanced – AES/EBU
Input Impeadance20 kohms
Input Sensitivity6.2 V (+18 dBu)
Audio Signal Input Connector1 x Female XLR
Audio Signal Loop Thru Connector1 x Male XLR
Audio/Data Input ConnectoretherCON
ControlALMA
Audio + Data Loop Thru ConnectoretherCON
AC Output ConnectorpowerCON TRUE1
Current Draw 230 V / 115 V7.5 /15 A
Enclosure
Enclosure ConstructionBirch Plywood
Enclosure GeometryRectangular
RiggingAttachable Rigging System
FinishISO-flex Paint
ColorBlack
IP RatingIP43
Dimensions ( H x W x D )555 x 1.170 x 1.015 mm
21,9 x 46,0 x 40,0 in
Net Weight125,0 kg ( 275,0 lb )
Components
LF Driver18UXN
LF Cardioid Driver18UXN
Título Formato Tamaño
Hoja Técnica
HT_LARASUB_00.pdf PDF 942 Kb
Manual de Suspensión
RM_LARA_LARASUB_ES.pdf PDF 59.49 Mb
Dibujo de Líneas
CAD_2D_LARA-SUB.dwg DWG 766 Kb
EC-09DASnet cable con etherCON (Audio+Datos) CAT5e de 0,9m
EC-20DASnet cable con etherCON (Audio+Datos) CAT7 de 20m
ECPK-20DASnet Cable híbrido CAT7 con etherCON (Audio+Datos) y Potencia, powerCON TRUE1, 20m

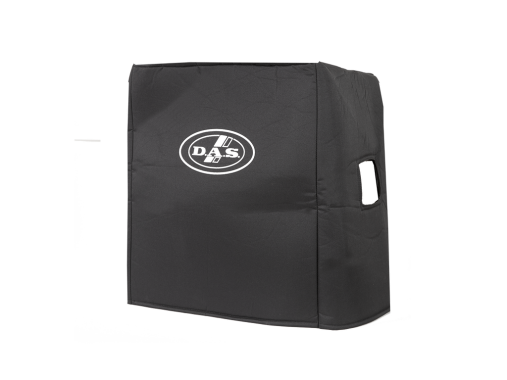

FUN-2-LARA-SUBFunda protectora para transporte de 2 u. LARA-SUB sobre PL-LARA-SUB, negra

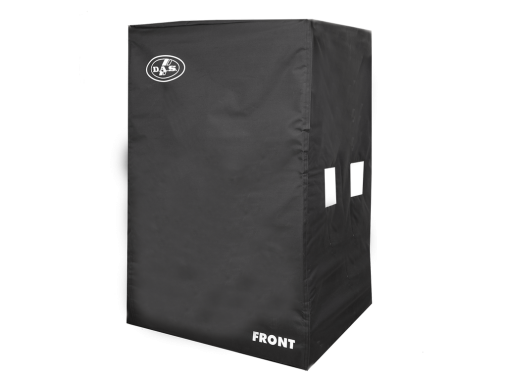

FUN-3-LARA-SUBFunda protectora para transporte de 3 u. LARA-SUB sobre PL-LARA-SUB, negra

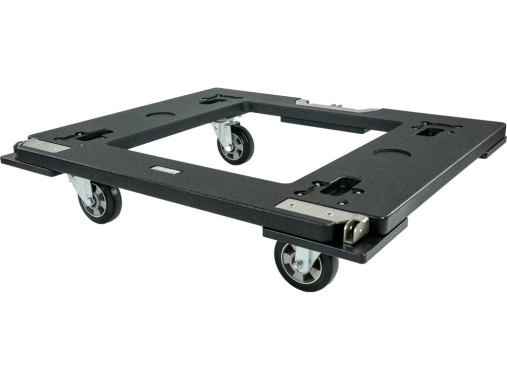

PL-LARA-SUBCarro de transporte de acero para LARA-SUB (máx. 3 u.), negro
PLINK1-09DASnet cable de potencia, link entre cajas, powerCON TRUE1, 0.9m
SPK18-20Cable extensión Socapex multipin 6 circuitos, 20m.
SPK18-6TRUE1Pulpo Socapex multipin a 6 PowerCon True1
V-AX-LARAPlaca en forma de V para proporcionar giro horizontal de AX-LARA
18UXNAltavoz de sub-graves 18″, bobina 4″, imán de neodimio, 1100 W AES, 8 ohm
GM-18UXNRecambio para altavoz 18UXN
LITEMODAmplificador PowerSoft clase D fuente conmutada, 2×600 W @ 4 ohm
