ARTEC-S15A-230

P/N. 10423710

Modelo
P/N

Características

Sistema subgraves autoamplificado
Altavoz de 15″ para bajas frecuencias
Conmutador con función “Filtro/Loop Thru”
Corte pasabajos variable de 100-138 Hz
Vaso para mástil

Aplicaciones

Sistemas A/V y eventos corporativos
Salas de reuniones, aulas y zonas de exposición
Instalaciones en bares y clubes

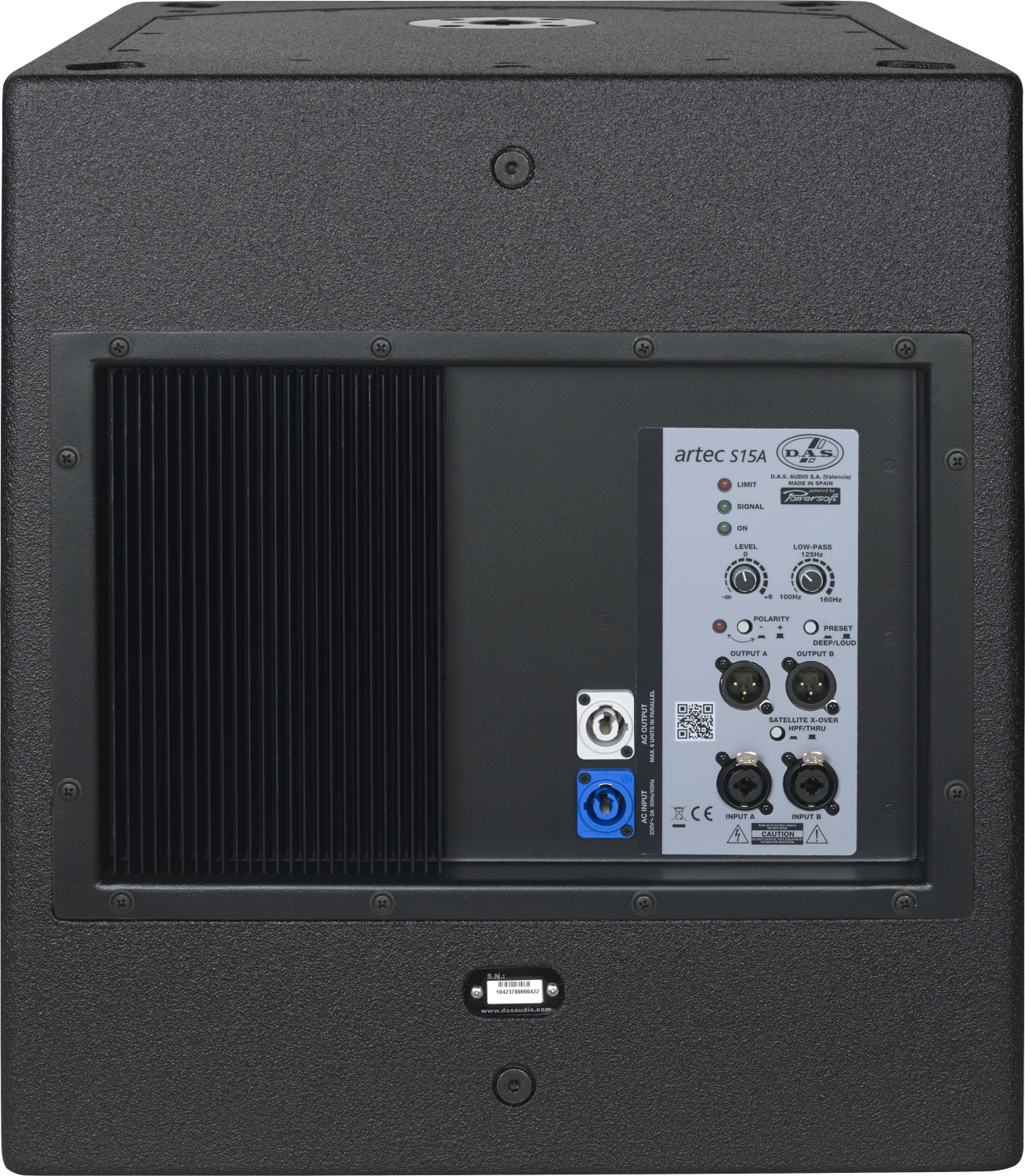

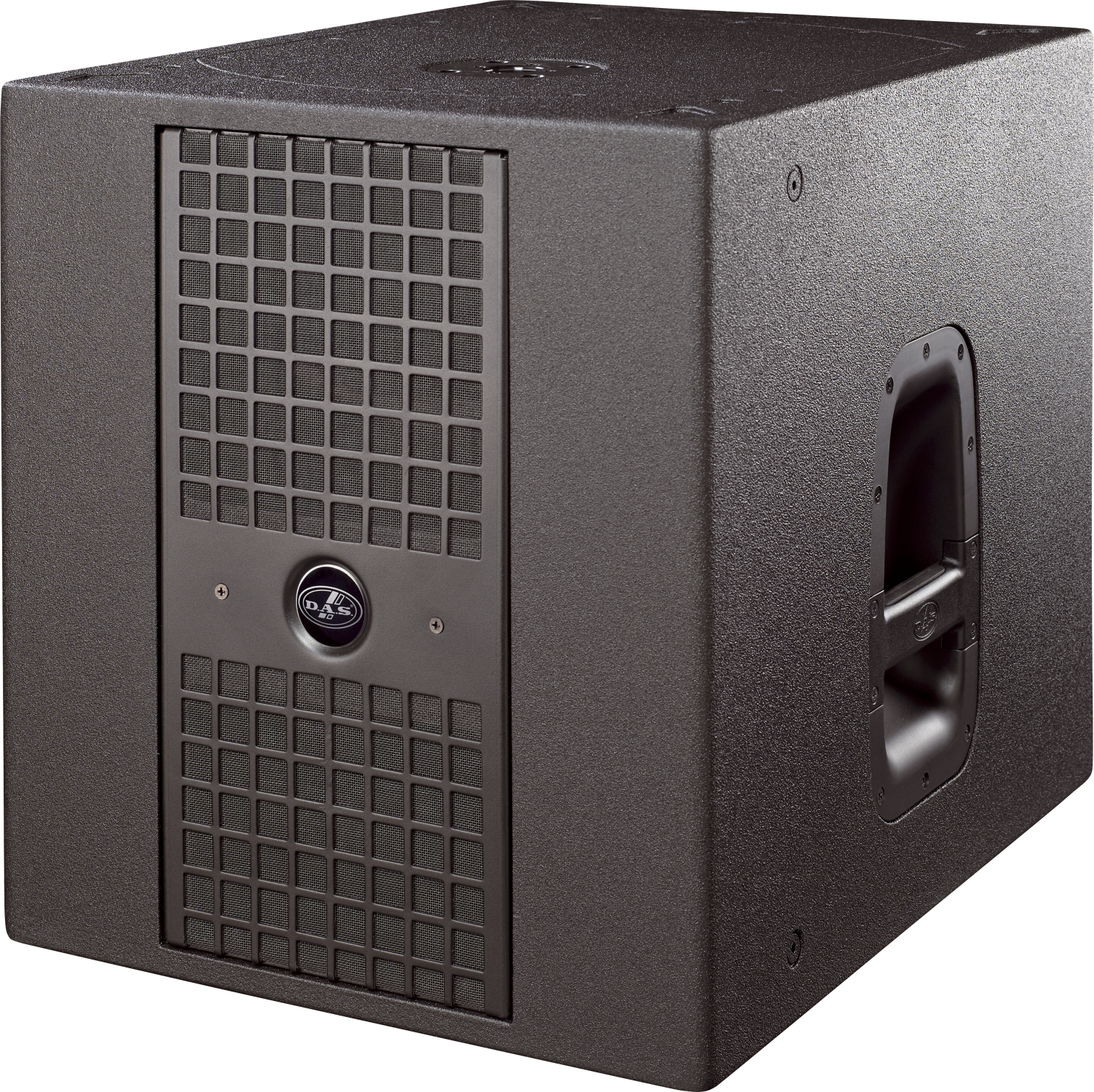

El Artec-S15A es un sistema de graves autoamplificado diseñado para ofrecer un refuerzo en graves para los sistemas de amplia gama de la serie Artec. Un amplificador Clase D de 2000 Wpico alimenta un altavoz de D.A.S. modelo 15LXN. Este altavoz incorpora una bobina de 4″ ofreciendo una alta capacidad de potencia y gran rendimiento. El amplificador del subwoofer posee dos entradas balanceadas (derecha e izquierda) y dos salidas filtradas para satélites Artec. Dispone de un conmutador para activar el filtro pasa bajos cuyo corte es variable entre 100 138 Hz.

Performance
Frequency Range (-10 dB)45 Hz -138 Hz
Maximum Peak SPL at 1 m134 dB
Electronics and Connectors
Nominal Amplifier Power (continuous)1000 W
Nominal Amplifier Power (peak)2000 W
Input TypeBalanced
Input Impeadance20 kohms
Input Sensitivity1.95 V (+8 dBu)
Audio Signal Input Connector2 x Female XLR
Audio Signal Loop Thru Connector2 x Male XLR
AC Output ConnectorpowerCON NAC3FCB
Current Draw 230 V / 115 V2.0 A/-
Enclosure
Enclosure ConstructionBirch Plywood
Enclosure GeometryRectangular
RiggingM10 Rigging Points
FinishISO-flex Paint
ColorBlack
Dimensions ( H x W x D )515 x 465 x 585 mm
20,3 x 18,3 x 23,0 in
Net Weight31,0 kg ( 68,3 lb )
Components
LF Driver15LXN
Shipping
Carton Dimensions ( H x W x D )580 x 510 x 632 mm
22,8 x 20,1 x 24,9 in
Shipping Weight37,0 kg ( 81,6 lb )
