PRODUCTOS / ARA SERIES

ARA-P28.74

P/N. 10420540

Modelo
P/N

Características

Sistema Point-Source autoamplificado
Amplificador de 2 canales, Clase D, 1200Wrms
Procesado FIR a 96kHz
Control, monitorización y EQ vía IP a través de ALMA™
Transductores de última generación con Neodimio
Dispersión 70º x 40º (H x V), difusor rotable

Aplicaciones

Sonido directo para giras/Servicios de alquiler
Festivales y conciertos al aire libre
Teatros, auditorios y centros de interpretación
Grandes clubes con música en vivo

DASaim

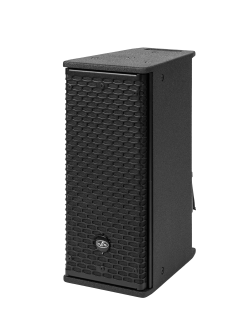

El ARA-P28.74 es un sistema point-source auto amplificado que combina innovación técnica con precisión acústica. Con una configuración de 2 x 8”, este modelo ofrece un amplio rango de frecuencias desde 70 Hz hasta 17 kHz. La guía de ondas proporciona una cobertura de 70º por 40º, a través de un difusor rotable.

El amplificador clase D integra una fuente de alimentación conmutada de red universal, y proporciona una potencia pico de hasta 2400 W (1600 W para bajas frecuencias y 800 W para altas frecuencias). Este sistema cuenta con un SPL lineal máximo de 134 dB y un SPL pico de 140 dB, garantizando un rendimiento potente en cualquier entorno.

El diseño electrónico del ARA-P28.74 incorpora un potente DSP que trabaja a una frecuencia de muestreo de 96KHz, permite trabajar con 10 puntos de EQ individual y otros 10 de grupo, un retardo total de 823ms, equivalente a 283 metros, está equipado con filtros de Respuesta Impulsiva Finita (FIR) especialmente diseñados para una respuesta de magnitud y fase lineal, facilitando compatibilidad acústica con otros sistemas de la serie ARA, como los line arrays LARA / SARA.

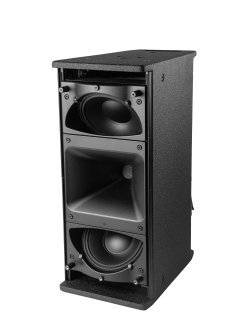

El ARA-P28.74 cuenta con dos transductores de neodimio de 8” (8GXN), específicamente diseñado para este modelo y fabricado por nosotros, con imán de neodimio y un diámetro de bobina de 3“. Complementando al transductor en las altas frecuencias el sistema incorpora un motor de compresión M78N, idéntico a los utilizados en los line arrays de la serie ARA.

Diseñado pensando en la versatilidad, el ARA-P28.74 viene equipado con puntos de rigging M10 y M8, lo que permite trabajar con una amplia gama de accesorios. Esta adaptabilidad lo hace perfecto para una amplia gama de aplicaciones y configuraciones.

Performance
Frequency Range (-10 dB)70 Hz – 18 kHz
Horizontal Coverage (-6 dB)70º
Vertical Coverage40º
Maximum Linear SPL1134 dB
Maximum SPL2140 dB
1. Measured Maximum Linear SPL at 1m according to AES75 standard using 18dB crest factor M-Noise.
2. Measured Maximum SPL at 1m using burst noise.
Electronics and Connectors
Nominal Amplifier Power (continuous)1200 W
Nominal Amplifier Power LF (continuous)800 W
Nominal Amplifier Power LF (peak)1600 W
Nominal Amplifier Power HF (continuous)400 W
Nominal Amplifier Power HF (peak)800 W
Input TypeBalanced Analog
Input Impeadance20 kohms
Input Sensitivity6.2 V (+18 dBu)
Audio Signal Input Connector1 x Female XLR
Audio Signal Loop Thru Connector1 x Male XLR
Audio/Data Input ConnectoretherCON
ControlALMA
Audio + Data Loop Thru ConnectoretherCON
AC Output ConnectorpowerCON TRUE1
Current Draw 230 V / 115 V1.8 A/3.6 A
Sampling Rate96kHz
Enclosure
Enclosure ConstructionBirch Plywood
Enclosure GeometryTrapezoidal 5º
RiggingM10 Rigging Points
FinishISO-flex Paint
ColorBlack
IP RatingIP43
Dimensions ( H x W x D )610 x 265 x 405 mm
24,0 x 10,5 x 16,0 in
Net Weight23,4 kg ( 51,5 lb )
Components
LF Driver8GXN
HF DriverM-78N
Título Formato Tamaño
Hoja Técnica
HT_ARAP28.74_00.pdf PDF 500 Kb
Manual de Usuario
UM_ARA_EN_v.3.pdf PDF 20.76 Mb
Datos de Modelización
MD_DAS_GLL_v13.zip ZIP 208 Mb
MD_ARA_GLL.zip ZIP 40.2 Mb
Software
ALMA_Setup_1.3.4.exe EXE 127.16 Mb
ALMA-1.3.4.dmg DMG 165.14 Mb
SW_EASE_Focus_v3.1.260.zip ZIP 49.76 Mb
Dibujo de Líneas
CAD_2D_ARA-P28_74.dwg DWG 600 Kb
FM137BI1655_10101020_IMD.png ANL-2Set de 4 anillas M10x40 + 4 mosquetones de acero para suspender
FM182BI1677_10105050_IMD.png AX-SPG1Adaptador 28 mm TV con rosca M10 para soportes AXU/AXF
FM183BI1678_10105060_IMD.png AX-SPG2Adaptador 28 mm TV con ranura y bulón para AXR-AR5
FM2341BI3561_10105061_IMD.png AX-TRM8Adaptador para tripode, diámetro del tubo 35 mm. Con perno roscado M8 x 18 mm
FM152BI1662_10104310_IMD.png AXC-ATGarra en «C» para soporte de «truss»
FM2340BI3560_10105150_IMD.png AXC-ATSPGGarra en «C» para soporte de «truss»
FM159BI2858_10104320_IMD.png AXC-ZTAccesorio que permite utilizar un soporte tipo AXU con TRD-2/TRD-6/TRD-7, negro
FM2371BI3611_10104327_IMD.png AXC-ZT3Accesorio que permite utilizar un soporte tipo AXF con TRD-2/TRD-6/TRD-7, negro
FM2358BI3559_10104833_2_clone_IMD.png AXF-X8Soporte techo/truss de orientación rápida para sistemas de 8″, negro
FM169BI1670_10104870_IMD.png AXR-AR5Soporte de suspensión con inclinación ajustable, negro

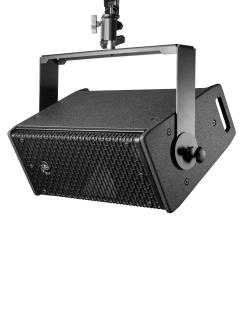

FM2338BI3566_10105151_IMD.png AXU-AP28Soporte en «U» techo/pared/truss para ARA-P28, negro
FM231BI1827_20502110_IMD.png EC-09DASnet cable con etherCON (Audio+Datos) CAT5e de 0,9m
FM233BI2388_20502130_IMD.png EC-20DASnet cable con etherCON (Audio+Datos) CAT7 de 20m

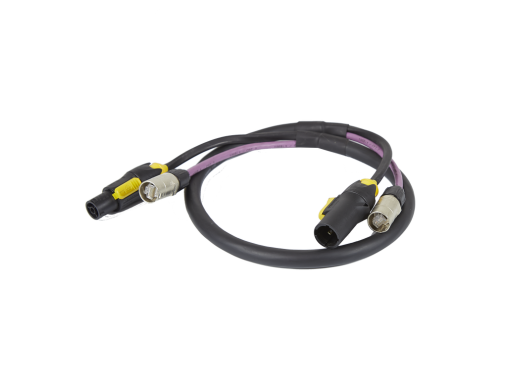

FM813BI1829_20502180_IMD.png ECPK-20DASnet Cable híbrido CAT7 con etherCON (Audio+Datos) y Potencia, powerCON TRUE1, 20m
FM239BI1829_20502100_IMD.png ECPK-5DASnet Cable híbrido CAT7 con etherCON (Audio+Datos) y Potencia, powerCON TRUE1, 5m
FM2356BI3591_10116130_IMD.png FC-ARAP28Touring Case para ARA-P28 (máx. 2 u.) – 805 x 720 x 455 mm

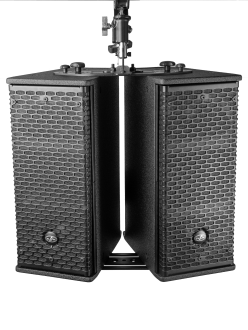

FM2353BI3567_10102962_IMD.png JP-AP2815Placas de unión para clusters ARA-P28 para angulaciones entre 10º y 50º en pasos de 10º, negro
