ARA-P28.74

P/N. 10420540

Modelo
P/N

Características

Sistema de fonte pontual auto-alimentado.
Amplificador de Classe D de 2 canais, 1200Wrms.
Processamento FIR a 96kHz.
Controlo, monitorização e EQ via IP através do ALMA™.
2 x 8″ (8GXN) + Controlador de compressão, 3″ VCD M78N)
Transdutores de última geração com Neodymium.
Dispersão de 70º x 40º (H x V), corneta rotativa

Aplicação

Festivais e concertos ao ar livre
Teatros, auditórios e centros de interpretação
Grandes clubes com música ao vivo
Som direto turnês/Serviços de aluguel

DASaim

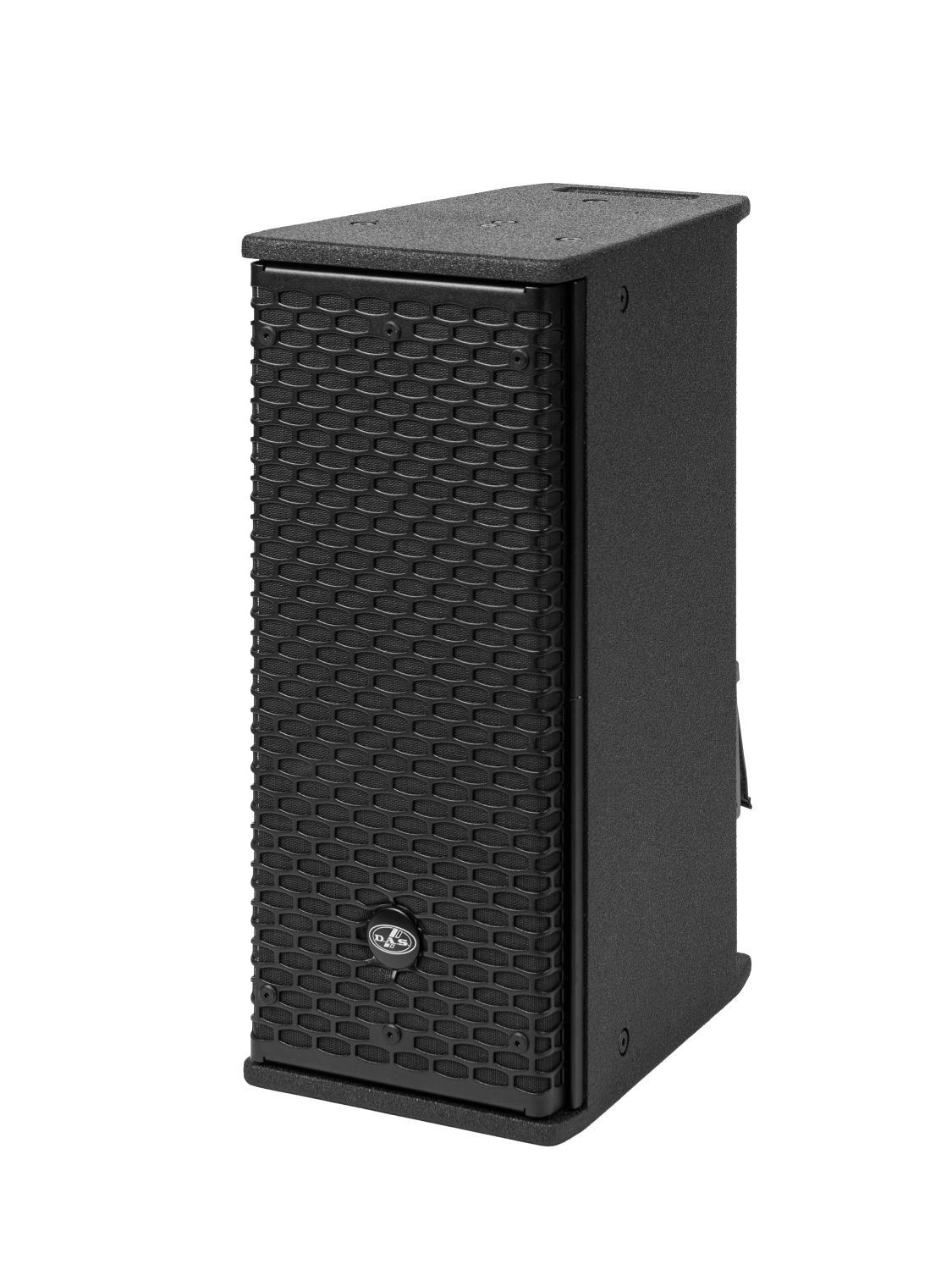

O ARA-P28.74 é um sistema de fonte pontual auto-amplificado que combina inovação técnica com precisão acústica. Com uma configuração de 2 x 8″, este modelo oferece uma vasta gama de frequências de 70 Hz a 17 kHz. A guia de ondas oferece uma cobertura de 70° por 40° através de um difusor rotativo.

O amplificador de classe D integra uma fonte de alimentação universal de modo comutado e fornece uma potência de pico até 2400 W (1600 W para baixas frequências e 800 W para altas frequências). Este sistema tem um SPL linear máximo de 134 dB e um SPL de pico de 140 dB, garantindo um desempenho poderoso em qualquer ambiente.

O design eletrónico da ARA-P28.74 incorpora um poderoso DSP que funciona a uma frequência de amostragem de 96KHz, 10 pontos de equalização individuais e 10 pontos de equalização de grupo, um atraso total de 823ms, equivalente a 283 metros, e está equipada com filtros de resposta de impulso finito (FIR) especialmente concebidos para uma resposta linear de fase e magnitude, facilitando a compatibilidade acústica com outros sistemas da série ARA, tais como os line arrays LARA / SARA.

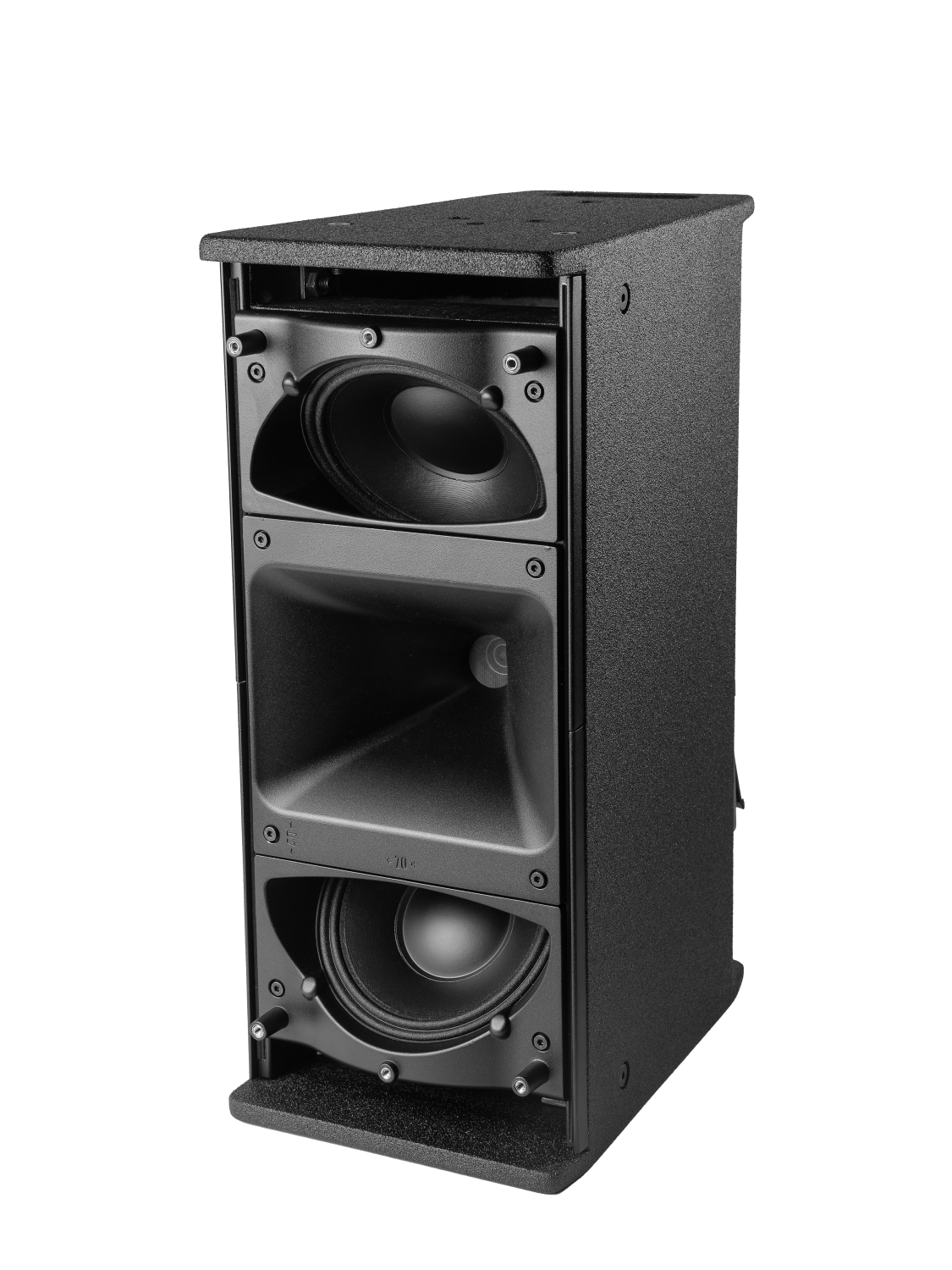

O ARA-P28.74 possui dois transdutores de neodímio de 8″ (8GXN), especificamente concebidos para este modelo e fabricados por nós, com ímanes de neodímio e um diâmetro de bobina de 3″. Complementando o transdutor nas altas frequências, o sistema incorpora um driver de compressão M78N, idêntico ao utilizado nos line arrays da série ARA.

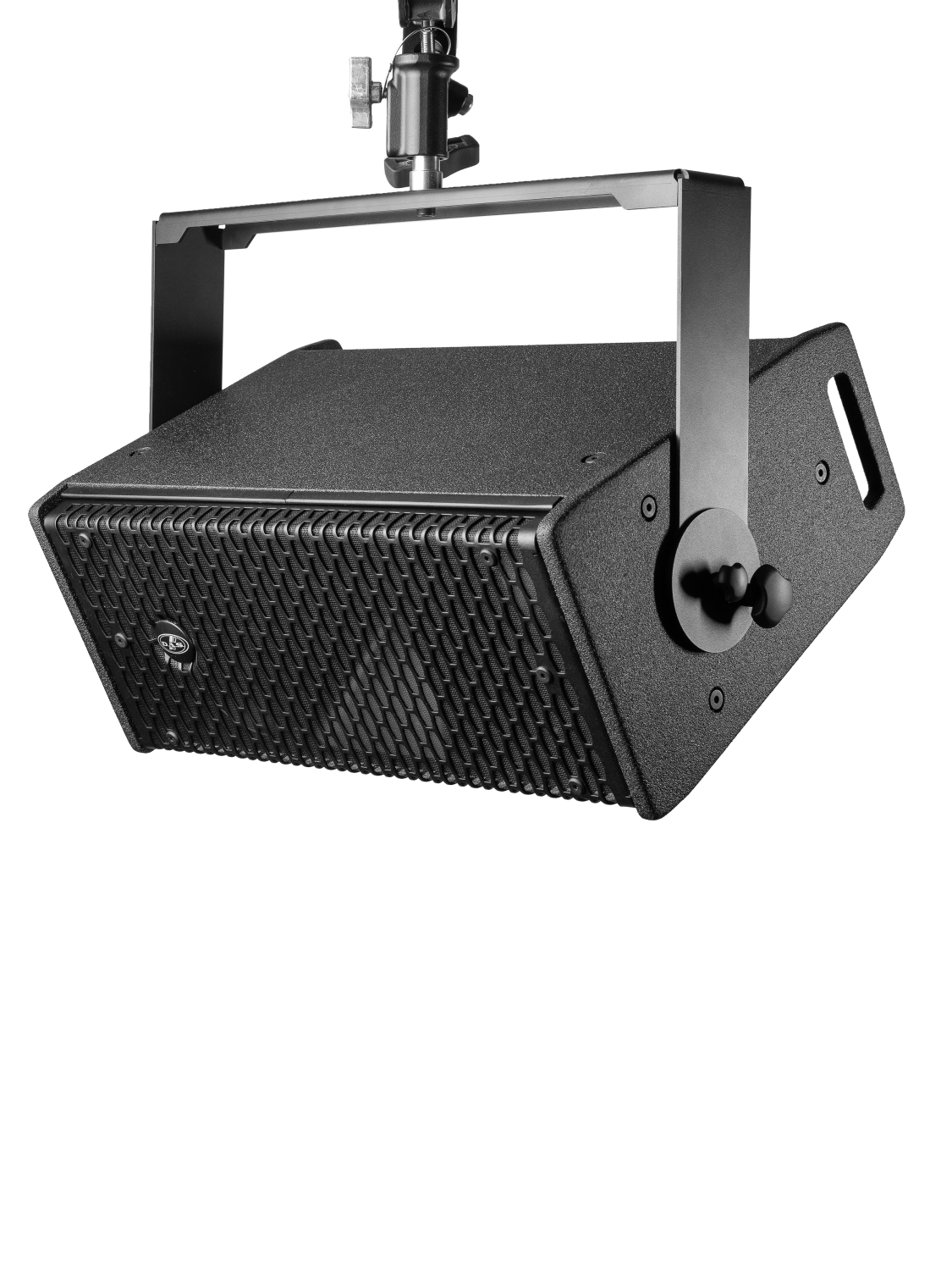

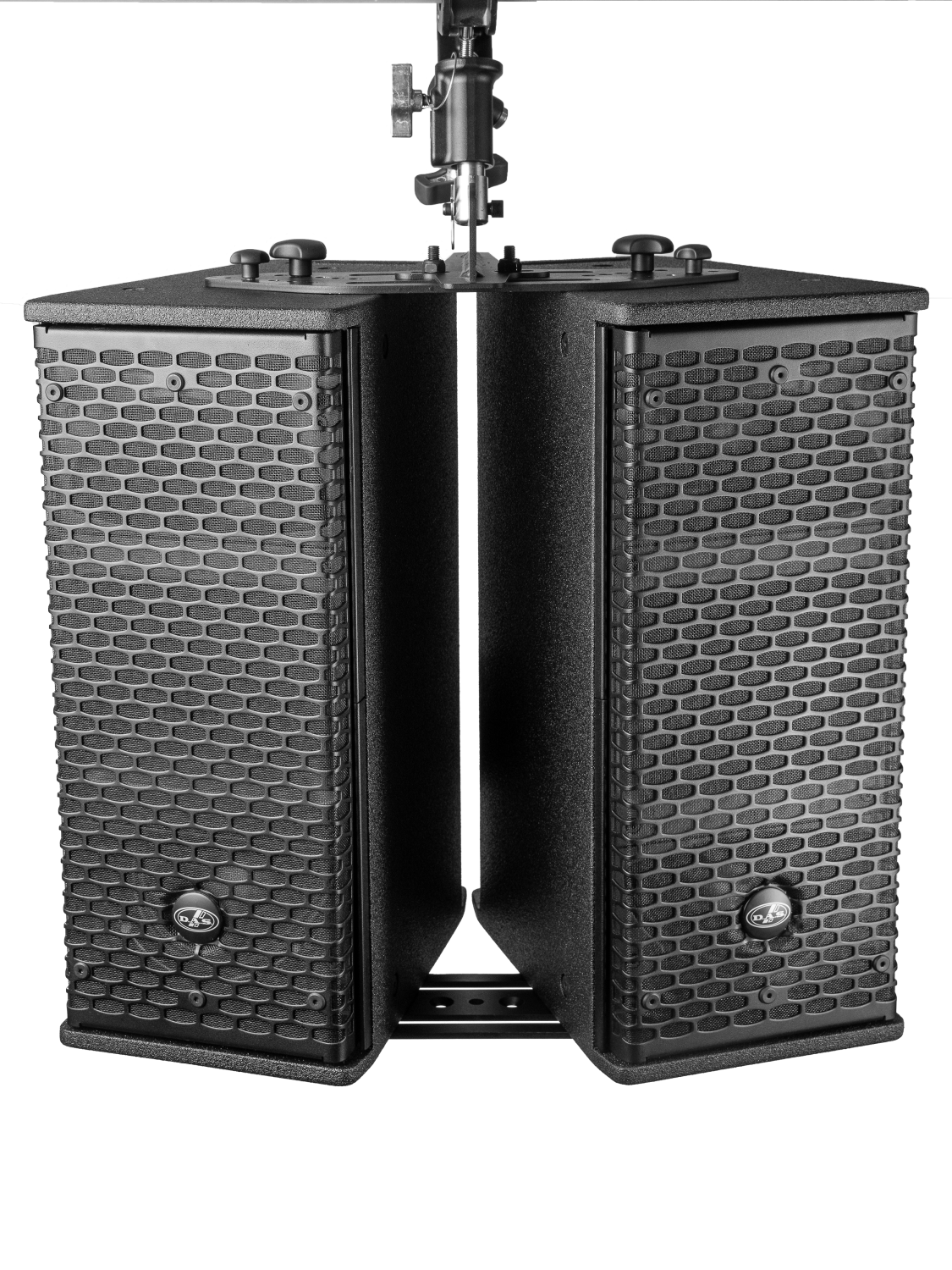

Concebido com a versatilidade em mente, o ARA-P28.74 vem equipado com pontos de fixação M10 e M8, permitindo-lhe trabalhar com uma vasta gama de acessórios. Esta adaptabilidade torna-o perfeito para uma vasta gama de aplicações e configurações.

Performance
Frequency Range (-10 dB)70 Hz – 18 kHz
Horizontal Coverage (-6 dB)70º
Vertical Coverage40º
Maximum Linear SPL1134 dB
Maximum SPL2140 dB
1. Measured Maximum Linear SPL at 1m according to AES75 standard using 18dB crest factor M-Noise.
2. Measured Maximum SPL at 1m using burst noise.

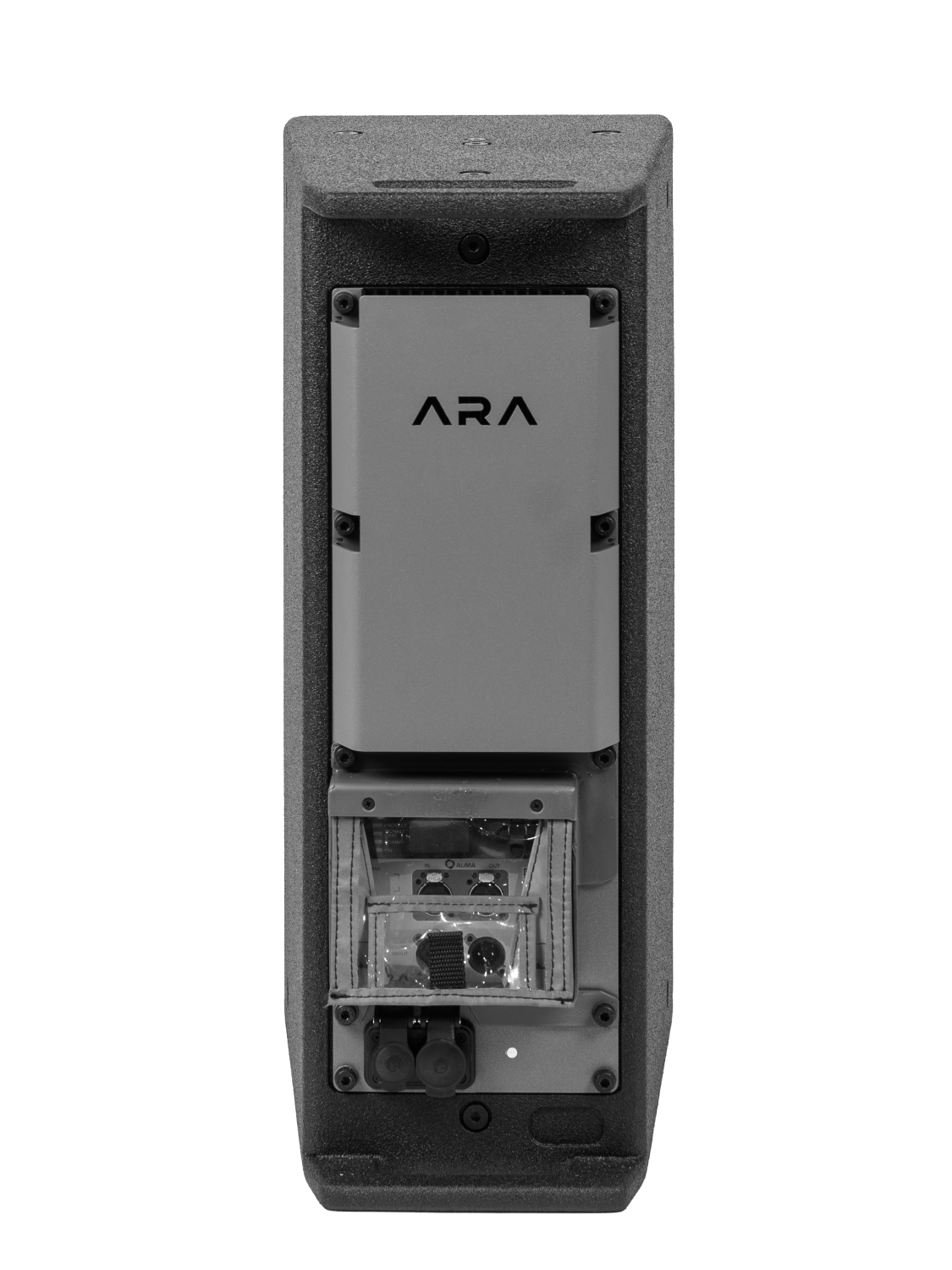

Electronics and Connectors
Nominal Amplifier Power (continuous)1200 W
Nominal Amplifier Power LF (continuous)800 W
Nominal Amplifier Power LF (peak)1600 W
Nominal Amplifier Power HF (continuous)400 W
Nominal Amplifier Power HF (peak)800 W
Input TypeBalanced Analog
Input Impeadance20 kohms
Input Sensitivity6.2 V (+18 dBu)
Audio Signal Input Connector1 x Female XLR
Audio Signal Loop Thru Connector1 x Male XLR
Audio/Data Input ConnectoretherCON
ControlALMA
Audio + Data Loop Thru ConnectoretherCON
AC Output ConnectorpowerCON TRUE1
Current Draw 230 V / 115 V1.8 A/3.6 A
Sampling Rate96kHz
Enclosure
Enclosure ConstructionBirch Plywood
Enclosure GeometryTrapezoidal 5º
RiggingM10 Rigging Points
FinishISO-flex Paint
ColorBlack
IP RatingIP43
Dimensions ( H x W x D )610 x 265 x 405 mm
24,0 x 10,5 x 16,0 in
Net Weight23,4 kg ( 51,5 lb )
Components
LF Driver8GXN
HF DriverM-78N
