PRODUKTE / QUANTUM SERIES

Q-23-TW

P/N. 10434020

Modell
P/N.

Eigenschaften

Passiver 2 x 3“ Lautsprecher
Aluminiumgehäuse
120°x70°/90°
IP66 zertifiziert (mit KIT-IP-Q)
100V Multi-Tap-Trafo
Lieferbar in allen RAL-Farben

Anwendungen

AV-Anlagen und Firmenveranstaltungen
Meetingräume, Klassenzimmer und Ausstellungsbereiche
Installationen in Bars und Clubs

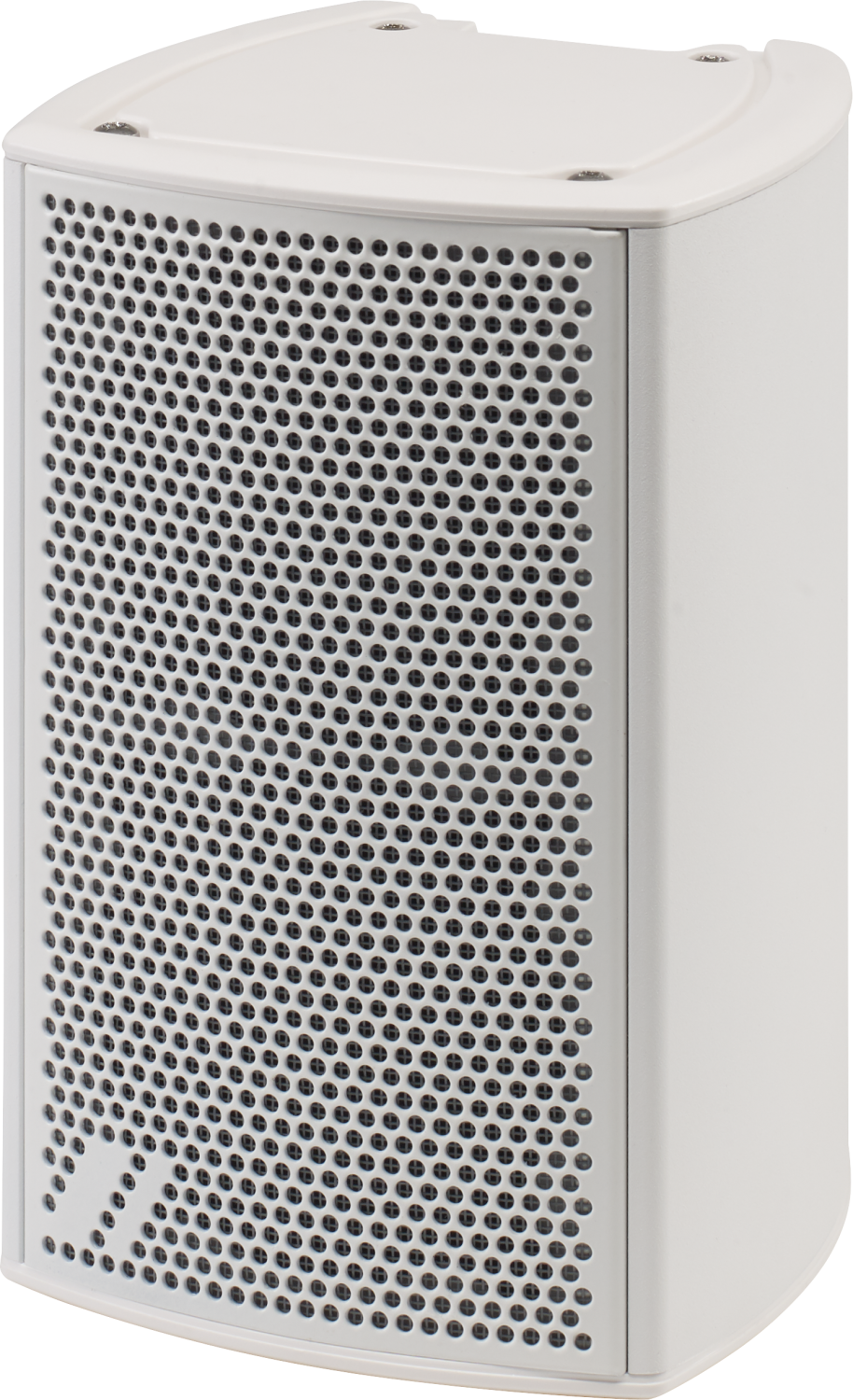

Der Q-23-T ist ein extrem kompakter und unauffälliger Lautsprecher mit einem horizontalen Abstrahlverhalten von 120° und einem schaltbaren vertikalen Abstrahlverhalten von 70° oder 90°. Dank des Gehäuses aus einem Aluminiumstrangprofils und mittels der optionalen Abdeckung für das Anschlussfeld KIT-IP-Q erreicht der Q-23-T IP66-Zertifizierung und erlaubt so auch die Installation in klimatisch schwieriger Umgebung oder im Außenbereich.

Ausgestattet mit zwei hochwertigen 3“ Breitbandlautsprecher mit 0,75“ Schwingspule überrascht der extrem kompakte Q-23-T mit außergewöhnlicher Sprachverständlichkeit und sehr guter Musikwiedergabe.

Der Q-23-T ist mit einem Trafo ausgestattet und erlaubt den Betrieb auf 8 Ohm, mit 40W/RMS, oder mit 100V mit 10, 30 oder 30 W/RMS.

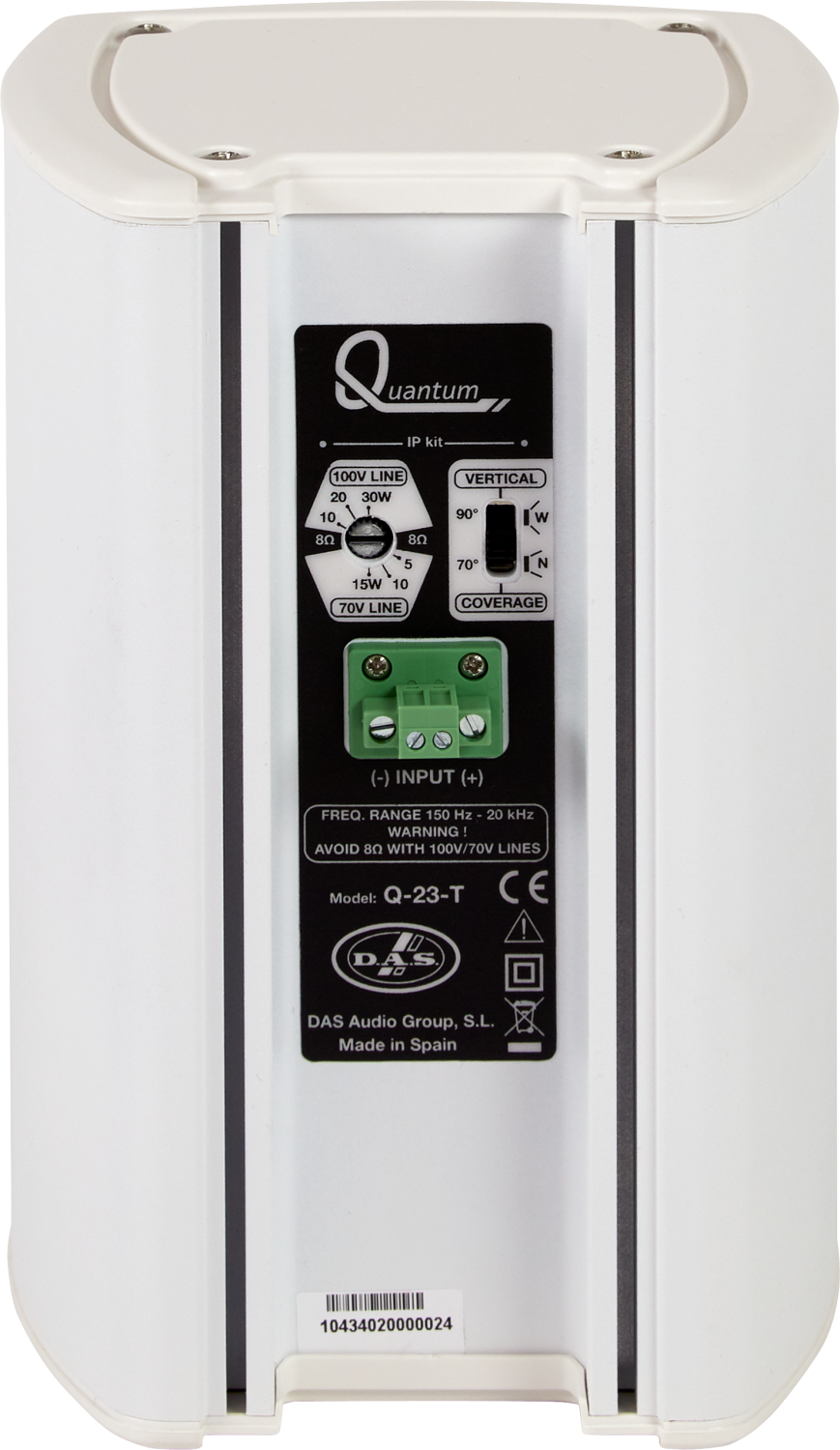

Der Anschluss erfolgt über eine Phoenix-Klemme, das umfangreiche optionale Zubehör erlaubt vielfältige Einsatz- und Montagemöglichkeiten. Ab einer Mindestbestellmenge von 12 Stück sind alle Modelle der Quantum-Serie in allen RAL-Farben lieferbar.

Für optimale Wiedergabeeigenschaften und Betriebssicherheit empfehlen wir die Verwendung mit DAS Audio Endstufen und Signalprozessor.
Performance
Frequency Range (-10 dB)150 Hz – 20 kHz
Horizontal Coverage (-6 dB)120º
Vertical CoverageSwitchable: 90º -70º
Nominal Impedance8 ohms
Transformer Taps 70 V5 W – 10 W – 15 W
Transformer Taps 100 V10 W – 20 W – 30 W
RMS Power Handling40 W
Peak Power Handling160 W
On-axis Sensitivity 1W/1 m90 dB SPL
Maximum Peak SPL at 1 m112 dB SPL
Recommended AmplifierIA-402
IA-404
Recommended ProcessorDSP-226
Connectors
Audio Input Connector2-way Phoenix 2.54 mm
Enclosure
Enclosure ConstructionAluminum
ColorWhite
IP RatingIP66
Depth125 mm (4,9 in)
Dimensions ( H x W x D )190 x 125 x 125 mm
7,5 x 4,9 x 4,9 in
Net Weight2,8 kg ( 6,2 lb )
Components
MF Driver3P16
Qualifikation Format Größe
Datenblatt
HT_Q23TW_00.pdf PDF 280 Kb
Benutzerhandbuch
UM_Q_01_EN.pdf PDF 8.4 Mb
Infoblatt
HI_KIT_IP_Q_01.pdf PDF 279 Kb
Simulationsdaten
MD_QUANTUM_GLL_3-1.zip ZIP 459 Kb
Software
SW_EASEFOCUS_3.1.9&GLL.zip ZIP 241.96 Mb
Strichzeichnung
CAD_2D_Q23T.dwg DWG 426 Kb
LD_2D_Q23T.png PNG 51 Kb
LD_2D_Q23T.svg SVG 107 Kb
LD_3D_Q23T_SKETCHUP_01.skp SKP 249 Kb
Kataloge
CAT_QUANTUM_01.pdf PDF 8.61 Mb
AXC-AT2
AXC-Q-WFlugmontagekamm für QUANTUM Series, weiß
AXC-ZT2Lautsprecheradapter zur Montage der QUANTUM-Serie auf 3/8“ Stativ, WLL = 6kgf, schwarz
AXS-QStacking-Halterung für Q 23-T, schwarz
AXW-4-WUniverseller Wandhalter inkl. Safety für diverse Modelle WLL=6 kgf, weiß
AXW-5-WUniverseller Wandhalter inkl. Safety für diverse Modelle 15°-Vertikalwinkel WLL=6 kgf, weiß
JP-Q-WVerbindungsstück zum Stacking/Array-Montage für QUANTUM-Serie, weiß
KIT-IP-Q-WIP54-Kit für ARCO-4TW/Q-43-T-W, weiß
3P1610″ Tief-Mitteltöner, 0,75″ VCD, Ferrit, 20 W AES, 16 Ohm
F-Q-23-TPassive Frequenzweiche für Q-23-T
LAMP-F-21Lampe für passive Frequenzweiche, 21 W
