QUANTUM SERIES Vollständing serie

Q-10

P/N. 10434079


Modell

Farbe

Eigenschaften

Passiver 10“-Subwoofer im Bassreflexgehäuse, 250 W, schwarz

  • SPL Max: 121 dB
  • Dispersion: Omnidirectional
  • Gewicht: 16,0 kg ( 35,3 lb )

Datenblatt herunterladen Zum Vergleich hinzufügen Händler
Teilen

Beschreibung

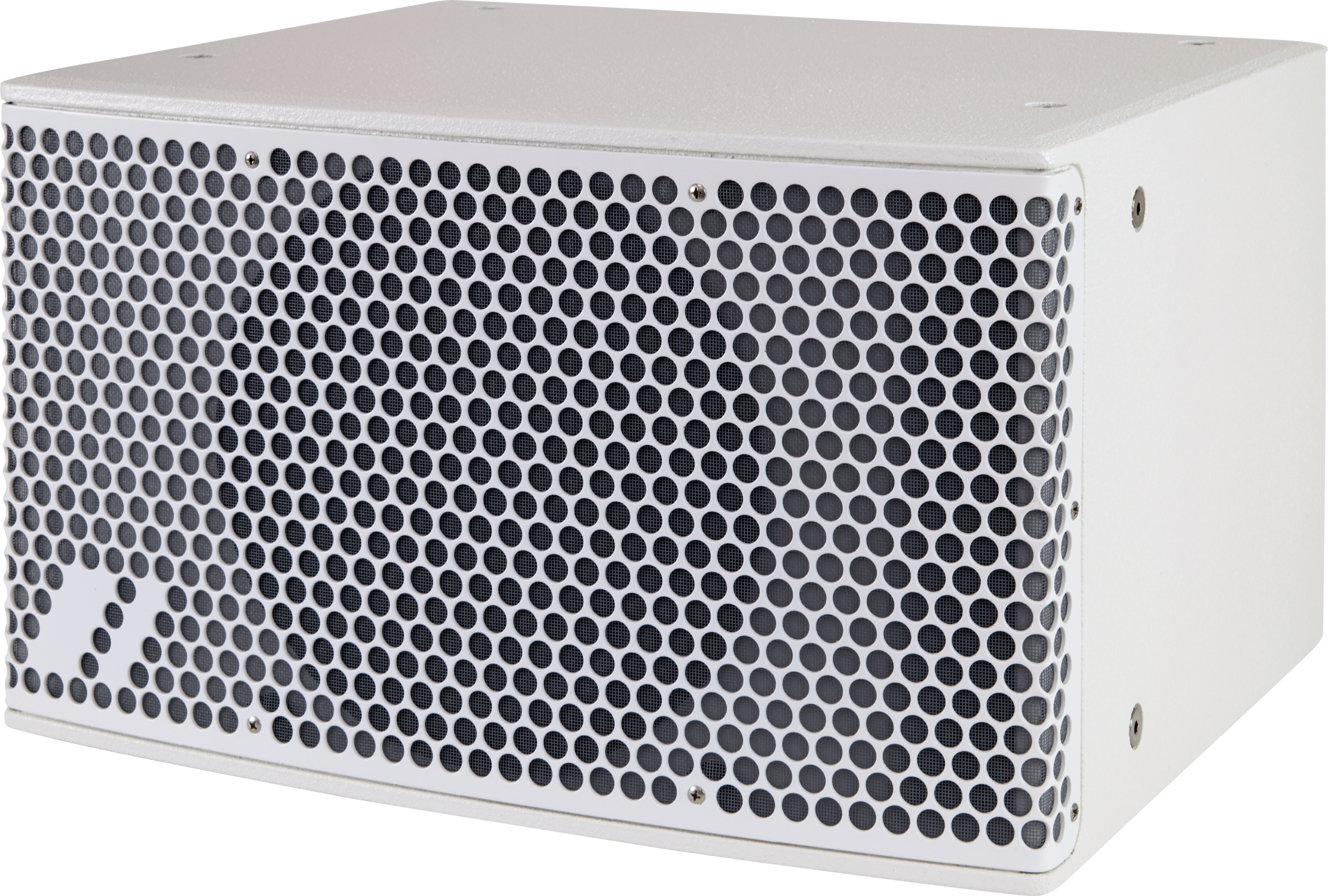

Der Quantum Q-10 ist ein kompakter und unauffälliger passiver Subwoofer mit 10“ Tieftöner im Bass-Reflex-Design. Sein niedriges Profil und die kompakten Maße machen ich zu einer idealen Ergänzung für Installationen in den eine hochwertige Musikwiedergabe gefordert ist. Eine ideale Ergänzung zur Quantum-Serie, aber natürlich auch für andere Mittel-Hochtonsysteme im Installationsbereich für kleine bis mittlere Flächen.

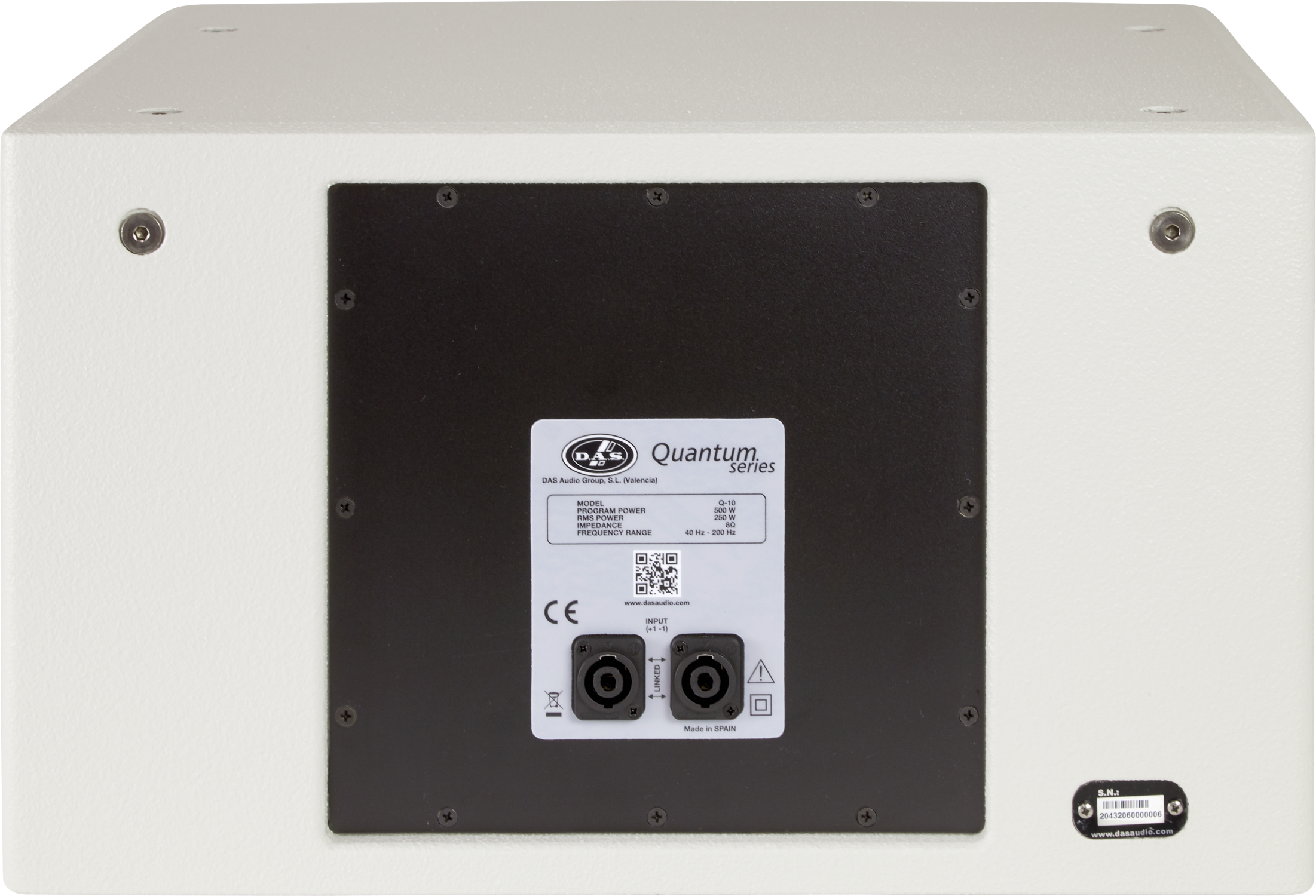

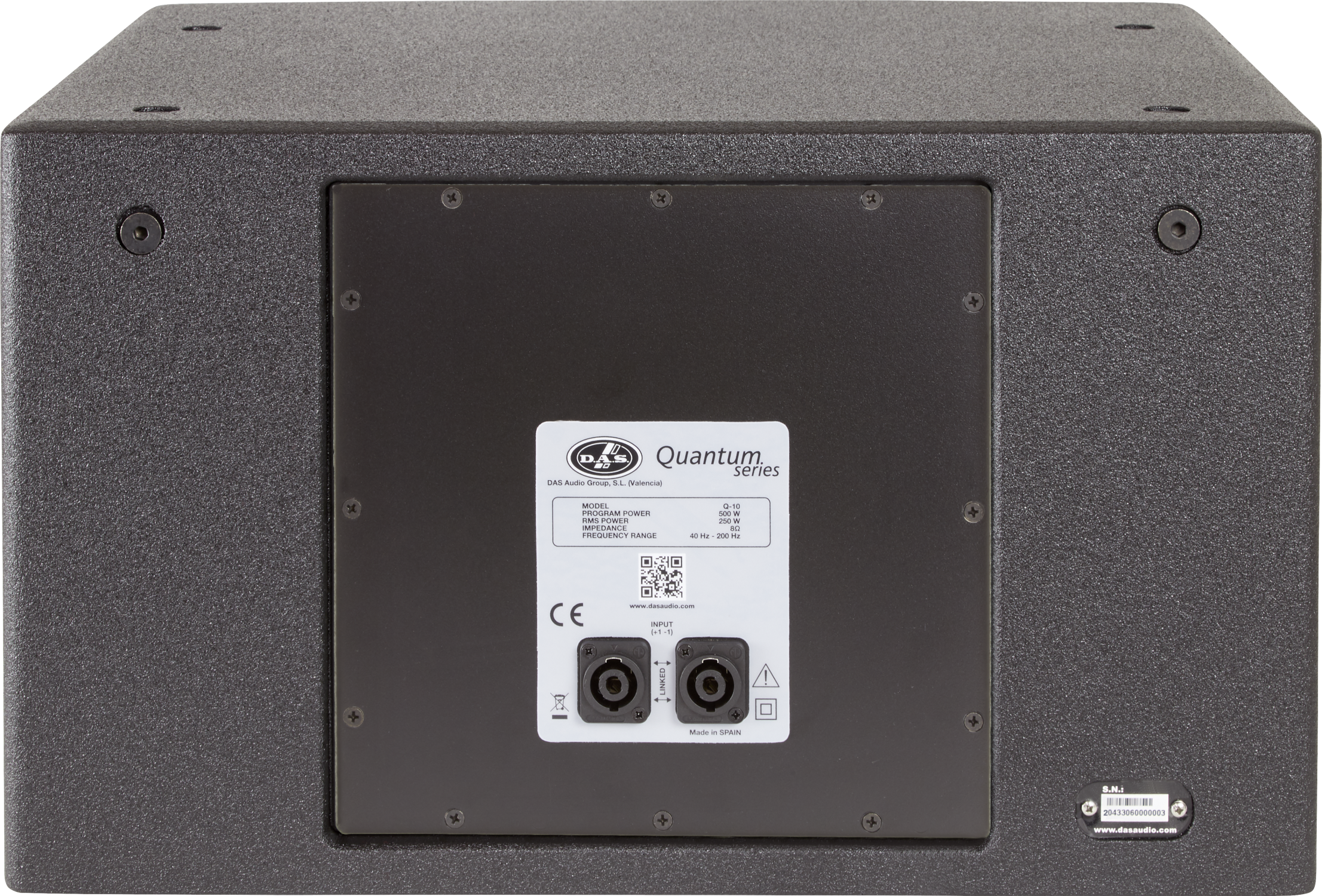

Der Q-10 ist ausgestattet mit einem DAS Audio 10“ Tieftöner mit 2“ Schwingspule und ist mit 250 Watt/RMS belastbar. Das Gehäuse ist aus Birken-Multiplex gefertigt, mit der hochwertigen ISO-flex Polyurethanbeschichtung versehen und 12 x M10 Montagepunkten ausgestattet. Zum Anschluss stehen 2 Speakon NL4 zur Verfügung.

technische Daten

Performance
Frequency Range (-10 dB)40 Hz – 200 Hz
Nominal Impedance8 Ohms
RMS Power Handling250 W
Peak Power Handling1000 W
On-axis Sensitivity 1W/1 m94 dB SPL
Maximum Peak SPL at 1 m121 dB
Recommended AmplifierINTEGRAL-A402
INTEGRAL-A404
INTEGRAL-A1002
INTEGRAL-A1004
INTEGRAL-A1602
INTEGRAL-A1604
INTEGRAL-MA1004
INTEGRAL-MA1604
Recommended ProcessorINTEGRAL-M88
INTEGRAL-MA1604
INTEGRAL-MA1004
Connectors
Audio Input Connector1 x speakON NL4
Audio Output Connector1 x speakON NL4
Enclosure
Enclosure ConstructionBirch Plywood
Enclosure GeometryRectangular
FinishISO-flex Paint
ColorBlack
Dimensions ( H x W x D )305 x 505 x 415 mm
12,0 x 19,9 x 16,3 in
Net Weight16,0 kg ( 35,3 lb )
Components
LF Driver10MG
Shipping
Shipping Weight17,0 kg ( 37,5 lb )

Downloads

Data Sheet
Datenblatt
HT_Q10_00.pdf
PDF · 439 Kb Herunterladen
User Manual
Benutzerhandbuch
UM_Q_02_EN.pdf
PDF · 10.43 Mb Herunterladen
Modeling Data
Simulationsdaten
MD_Quantum_GLL.zip
ZIP · 2.64 Mb Herunterladen
Modeling Data
Simulationsdaten
MD_DAS_GLL_v17.zip
ZIP · 241.31 Mb Herunterladen
Software
Software
EASE_Focus_v3.1.310.zip
ZIP · 44.21 Mb Herunterladen
Line Drawing
Strichzeichnung
CAD_2D_Q10.dwg
DWG · 383 Kb Herunterladen
Line Drawing
Strichzeichnung
JPG · 98 Kb Herunterladen
Line Drawing
Strichzeichnung
LD_3D_Q10_SKETCHUP_01.skp
SKP · 284 Kb Herunterladen
Catalogs
Kataloge
CAT_QUANTUM_01.pdf
PDF · 8.61 Mb Herunterladen
