PRODUTOS / ARTEC 500 SERIES

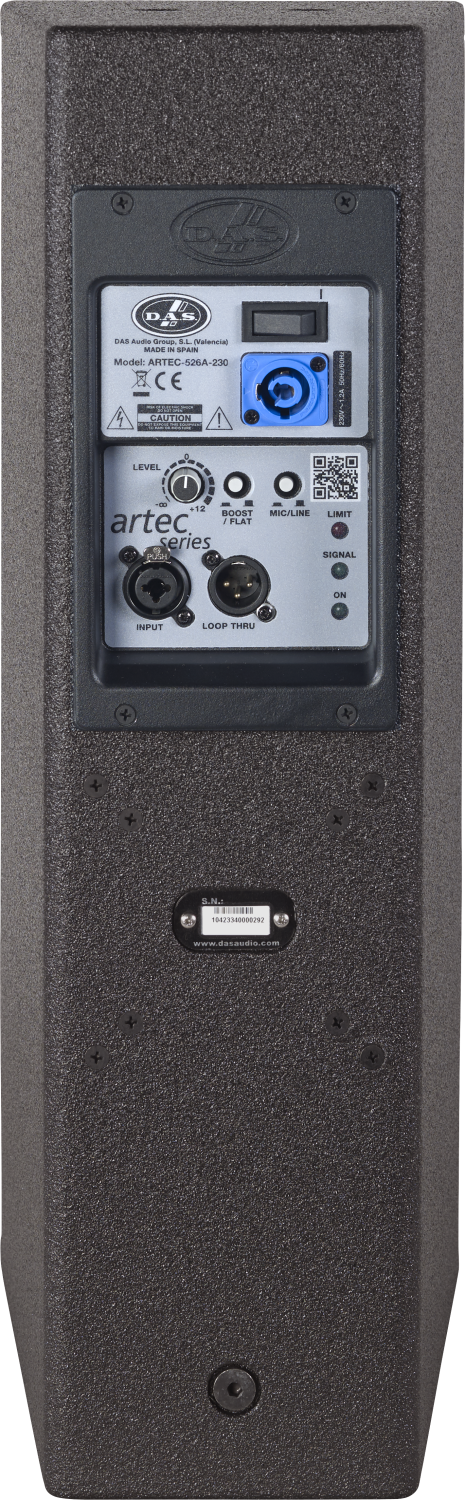

ARTEC-526A-230

P/N. 10423340

Modelo
P/N

Características

Amplificador ultraligeiro Classe D
Fonte de alimentação comutada
Tamanho menor e peso baixo
Posicionamiento vertical e horizontal
Utilizável no tripé

Aplicação

Sistemas A / V e eventos corporativos
Salas de reuniões, salas de aula e áreas de exposições
Instalações em bares e clubes

O sistema ARTEC-526A incorpora dois alto-falante de 6″ para reproduzir frequências baixas. Um driver de compressão M-34 de 1” é responsável pela brilhante reprodução de agudos. Seu amplificador Classe D de 720 W de potência de pico proporciona um desempenho raro nas caixas deste segmento. Os alto-falantes 6P de DAS reproduzem fielmente baixas frequências. Na via de alta frequência, o motor M-34 oferece excelente desempenho. Os gabinetes ultracompactos são feitos de contraplacado de bétula e estão disponíveis em preto ou branco.

Performance
Frequency Range (-10 dB)60 Hz – 20 kHz
Horizontal Coverage (-6 dB)80º
Vertical Coverage80º
Maximum Peak SPL at 1 m125 dB
Electronics and Connectors
Nominal Amplifier Power LF (continuous)360 W
Nominal Amplifier Power LF (peak)720 W
Nominal Amplifier Power HF (continuous)180 W
Nominal Amplifier Power HF (peak)360 W
Input TypeBalanced
Input Impeadance20 kohms
Input Sensitivity1.95 V (+8 dBu)
Audio Signal Input Connector1 x Female XLR
Audio Signal Loop Thru Connector1 x Male XLR
Enclosure
Enclosure ConstructionBirch Plywood
Enclosure GeometryTrapezoidal
RiggingM10 Rigging Points
FinishISO-flex Paint
ColorBlack
Dimensions ( H x W x D )550 x 195 x 260 mm
21,7 x 7,7 x 10,2 in
Net Weight11,0 kg ( 24,3 lb )
Components
LF Driver6P4
HF DriverM-34
Horn/WaveguideBC-88
Shipping
Carton Dimensions ( H x W x D )638 x 266 x 330 mm
25,1 x 10,5 x 13,0 in
Shipping Weight16,1 kg ( 35,5 lb )
Título Formato Tamanho
Folha de dados
HT_AR5526A_01.pdf PDF 2.11 Mb
Manual do Usuário
UM_AR51_01_EN.pdf PDF 2.43 Mb
Modelando Dados
MD_AR5_EF2_GLL.zip ZIP 431 Kb
Software
SW_EASEFOCUS_3.1.9&GLL.zip ZIP 241.96 Mb
Desenho de linha
CAD_2D_AR526A.dwg DWG 1.02 Mb
LD_2D_AR526A.svg SVG 148 Kb
LD_3D_AR526_SKETCHUP_01.skp SKP 426 Kb
Catálogos
CAT_DAS_2020_FULL_LINE_7_2.pdf PDF 13.19 Mb
ANL-2Kit de quatro Anilhas e Mosquetões.
AX-SPG1Adaptador TV com rosca M10 para suportes AXU/AXF
AX-SPG2Adaptador 28 mm TV com ranhura e pinos para suporte AXR-A500
AXC-ATGarra em”C” para suporte em ”truss”
AXC-ZTAcessório que permite utilizar um suporte com TRD-2/TRD-6/TRD-7, preto
AXR-AR5Sistema superior de fly com inclinação ajustável para Artec-500 Series / SF-10 / SF-26
AXU-AR526Suporte em ”U” teto ou parede para Artec-526 / Artec-526A / SF-26
AXW-1Suporte ajustável de parede.
TRD-6Suporte ”ring lock” 35 mm x 750 mm para caixas satélites, preto
TRD-7Montagem em poste 35 mm de altura ajustável (1005 mm – 1485 mm) com “ring lock” para uso entre sistemas de satélite e subsistemas, preto
TRPD-S2-PAKConjunto de 2 tripés leve para copo de 35 mm, regulável em altura com rosca de presão e sistema de segurança com passador.
6P4Alto-falante de médios-graves de 6″, bobina 2″, ímã de ferrite, 200 W AES, 4 ohm
BC-88Difusor 80 x 80, poliamida com fibra, 1″ de garganta
DSP-ARTEC-526ADSP de reposição para Artec-526A
M-34Driver de compressão, bobina 1,4″, ímã de ferrite, 1″ de garganta, 50 W AES, 8 ohm
MP-ARTEC-526A- 230Módulo de potência completo para Artec-526A-230
