PRODUTOS / ARTEC 500 SERIES

ARTEC-510

P/N. 10423200

Modelo
P/N

Características

Altofalante de woofer de 10”
Driver de compressão com diafragma anular de 1”
Ancoradouro para suporte de parede ajustávelUtilizável no tripé

Aplicação

Sistemas A / V e eventos corporativos
Salas de reuniões, salas de aula e áreas de exposições
Instalações em bares e clubes

O sistema Artec-510 incorpora um alto falante de 10” para reproduzir frequências baixas. Um driver de compressão M-60 é responsável pela brilhante reprodução de agudos. Os compartimentos ultracompactos são feitos de contraplacado de bétula e estão disponíveis em preto ou branco. Seu difusor tem um ângulo de dispersão de 110° x 50°. Acessórios de montagem opcionais permitem várias configurações. Pontos de suspensão para suporte opcional em ”U” e acessórios para montagem em tripé ampliam a gama de aplicações. Os componentes são protegidos por uma grade revestida internamente com tecido acústico.
Performance
Frequency Range (-10 dB)55 Hz – 20 kHz
Horizontal Coverage (-6 dB)110º
Vertical Coverage50º
Nominal Impedance8 ohms
RMS Power Handling400 W
Peak Power Handling1600 W
On-axis Sensitivity 1W/1 m96 dB SPL
Maximum Peak SPL at 1 m128 dB
Recommended AmplifierDX-80-230
DX-80-115
Recommended ProcessorDSP-2040

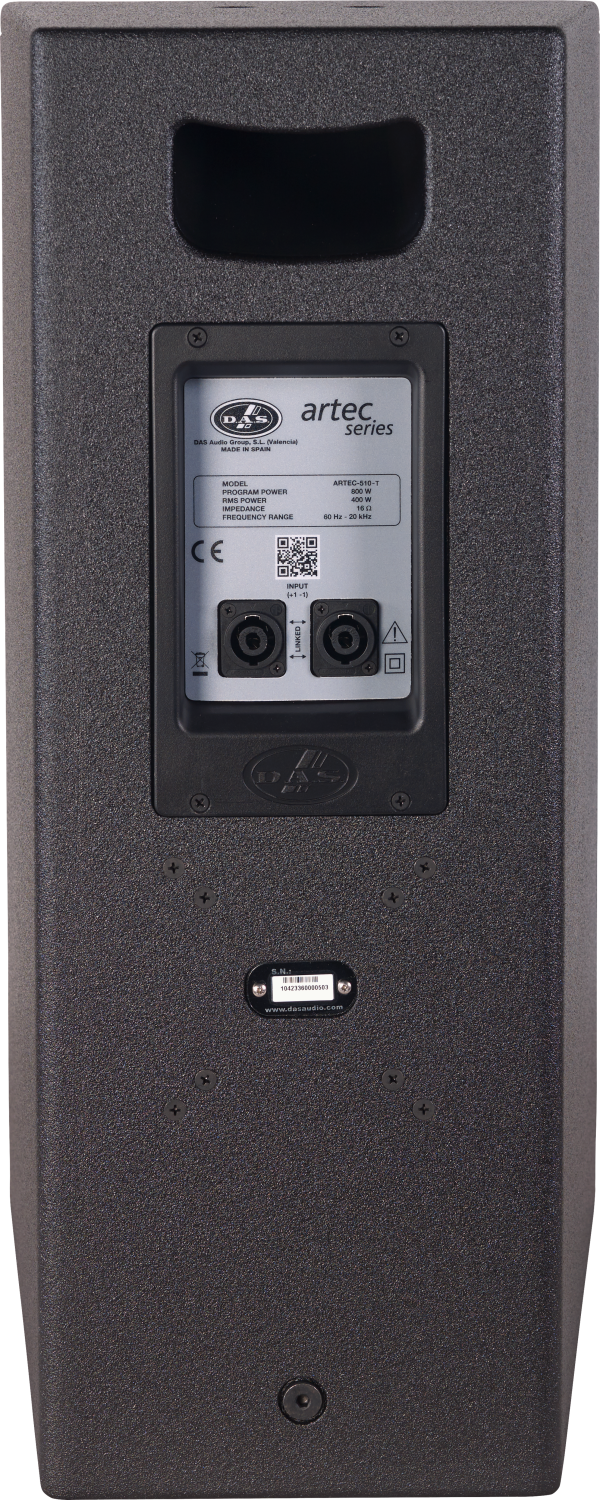

Connectors
Audio Input Connector1 x speakON NL4
Audio Output Connector1 x speakON NL4
Enclosure
Enclosure ConstructionBirch Plywood
Enclosure GeometryTrapezoidal
RiggingM10 Rigging Points
FinishISO-flex Paint
Depth345 mm (13,6 in)
Dimensions ( H x W x D )610 x 295 x 345 mm
24,0 x 11,6 x 13,6 in
Net Weight19,0 kg ( 41,9 lb )
Components
LF Driver10P
HF DriverM-60N
Horn/WaveguideBC-115
Shipping
Carton Dimensions ( H x W x D )705 x 391 x 416 mm
27,8 x 15,4 x 16,4 in
Shipping Weight20,5 kg ( 45,2 lb )
Título Formato Tamanho
Folha de dados
HT_AR5510_01.pdf PDF 2.28 Mb
Manual do Usuário
UM_AR52_01_EN.pdf PDF 1.67 Mb
Guia de configurações
CG_AR500.pdf PDF 21.29 Mb
Desenho de linha
CAD_2D_AR510.dwg DWG 409 Kb
LD_2D_AR510.svg SVG 136 Kb
LD_3D_AR510_SKETCHUP_01.skp SKP 499 Kb
Catálogos
CAT_DAS_2020_FULL_LINE_7_2.pdf PDF 13.19 Mb
ANL-2Kit de quatro Anilhas e Mosquetões.
AX-SPG1Adaptador TV com rosca M10 para suportes AXU/AXF
AX-SPG2Adaptador 28 mm TV com ranhura e pinos para suporte AXR-A500
AXC-ATGarra em”C” para suporte em ”truss”
AXC-ZTAcessório que permite utilizar um suporte com TRD-2/TRD-6/TRD-7, preto
AXF-AR510Suporte de teto de orientação rápida para Artec-510 / Artec-510A.
AXR-AR5Sistema superior de fly com inclinação ajustável para Artec-500 Series / SF-10 / SF-26
AXU-AR510Suporte em ”U” teto ou parede para Artec-510 / Artec-510A / SF-10
AXW-3Suporte de parede ajustável para Artec-28, Artec-510 / 510A, SF-10
TRD-6Suporte ”ring lock” 35 mm x 750 mm para caixas satélites, preto
TRD-7Montagem em poste 35 mm de altura ajustável (1005 mm – 1485 mm) com “ring lock” para uso entre sistemas de satélite e subsistemas, preto
TRPD-S2-PAKConjunto de 2 tripés leve para copo de 35 mm, regulável em altura com rosca de presão e sistema de segurança com passador.
10PAlto-falante de médios-graves de 10″, bobina 3″, ímã de neodímio, 400 W AES, 8 ohm
BC-115Difusor 110 x 50, poliamida com fibra, 1″ de garganta
F-AR510Filtro passivo para Artec-510
GM-10PReposição para alto-falante 10P
GM-M60NDiafragma para driver de compressão M-60N/M-60
M-60NDriver de compressão, bobina 1,75″, ímã de neodímio, 1″ de garganta, 75 W AES, 8 ohm
