PRODUTOS / ARTEC 500 SERIES

ARTEC-508A-230

P/N. 10423350

Modelo
P/N

Características

Amplificador ultraligeiro Classe D
Fonte de alimentação comutada
Tamanho menor e peso baixo
Posicionamiento vertical e horizontal
Utilizável no tripé

Aplicação

Sistemas A / V e eventos corporativos
Salas de reuniões, salas de aula e áreas de exposições
Instalações em bares e clubes

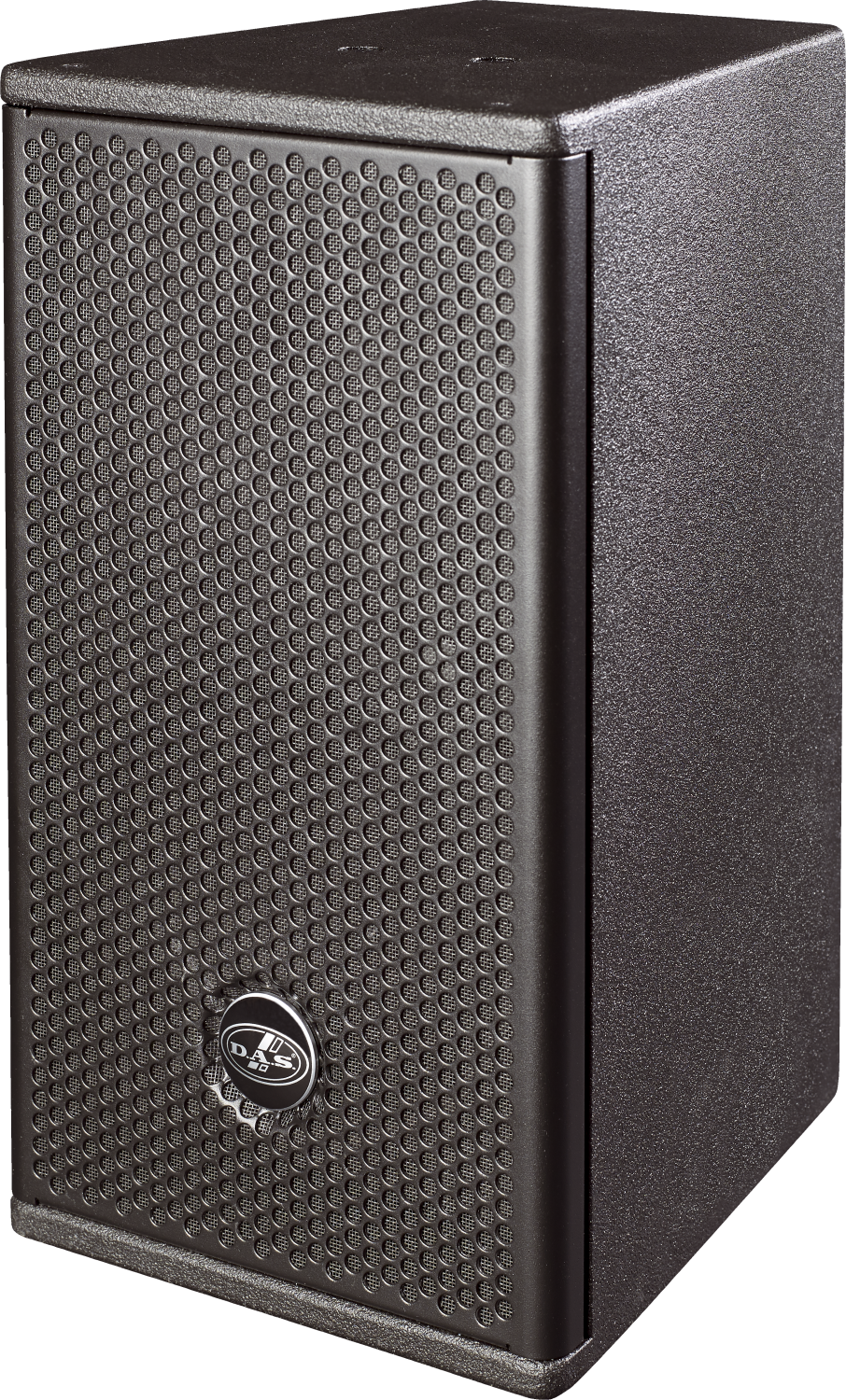

O sistema ARTEC-508A incorpora um alto-falante de 8″ para reproduzir frequências baixas. Um driver de compressão M-34 de 1” é responsável pela brilhante reprodução de agudos. Seu amplificador Classe D de 720 W de potência de pico proporciona um desempenho raro nas caixas deste segmento. Um alto-falante 8C de DAS reproduz fielmente baixas frequências. Na via de alta frequência, o motor M-34 oferece excelente desempenho. Os gabinetes ultracompactos são feitos de contraplacado de bétula e estão disponíveis em preto ou branco.

Performance
Frequency Range (-10 dB)55 Hz – 20 kHz
Horizontal Coverage (-6 dB)80º
Vertical Coverage80º
Maximum Peak SPL at 1 m122 dB
Electronics and Connectors
Nominal Amplifier Power LF (continuous)360 W
Nominal Amplifier Power LF (peak)720 W
Nominal Amplifier Power HF (continuous)180 W
Nominal Amplifier Power HF (peak)360 W
Input TypeBalanced
Input Impeadance20 kohms
Input Sensitivity1.95 V (+8 dBu)
Audio Signal Input Connector1 x Female XLR
Audio Signal Loop Thru Connector1 x Male XLR
Recommended Signal ProcessingINTEGRAL-M88
Current Draw 230 V / 115 V1.2 A/-
Enclosure
Enclosure ConstructionBirch Plywood
Enclosure GeometryTrapezoidal
RiggingM10 Rigging Points
FinishISO-flex Paint
ColorBlack
Dimensions ( H x W x D )450 x 245 x 290 mm
17,7 x 9,6 x 11,4 in
Net Weight9,9 kg ( 21,8 lb )
Components
LF Driver8C
HF DriverM-34
Horn/WaveguideBC-88
Shipping
Carton Dimensions ( H x W x D )541 x 310 x 355 mm
21,3 x 12,2 x 14,0 in
Shipping Weight13,6 kg ( 30,0 lb )
Título Formato Tamanho
Folha de dados
HT_ARTEC508A230_00.pdf PDF 1.75 Mb
Manual do Usuário
UM_AR51_01_EN.pdf PDF 2.43 Mb
Modelando Dados
MD_AR5_EF2_GLL.zip ZIP 431 Kb
Software
MD_GLL_EASEFOCUS3_v5.zip ZIP 243.79 Mb
Desenho de linha
CAD_2D_AR508A.dwg DWG 1.03 Mb
LD_2D_AR508A.svg SVG 166 Kb
LD_3D_AR508_SKETCHUP_01.skp SKP 837 Kb
Catálogos
CAT_DAS_2020_FULL_LINE_7_2.pdf PDF 13.19 Mb
FM137BI1655_10101020_IMD.png ANL-2Kit de quatro Anilhas e Mosquetões.
FM182BI1677_10105050_IMD.png AX-SPG1Adaptador TV com rosca M10 para suportes AXU/AXF
FM183BI1678_10105060_IMD.png AX-SPG2Adaptador 28 mm TV com ranhura e pinos para suporte AXR-A500
FM152BI1662_10104310_IMD.png AXC-ATGarra em”C” para suporte em ”truss”
FM159BI2858_10104320_IMD.png AXC-ZTAcessório que permite utilizar um suporte com TRD-2/TRD-6/TRD-7, preto
FM163BI1668_10104800_IMD.png AXF-AR508Suporte de teto de orientação rápida para ARA-P28/ ARTEC-308/ Artec-508 / Artec-508A.
FM169BI1670_10104870_IMD.png AXR-AR5Sistema superior de fly com inclinação ajustável
FM190BI1687_10104510_IMD.png AXU-AR508Suporte em ”U” teto ou parede para Artec-508 / Artec-508A
FM216BI1691_10104850_IMD.png AXW-3Suporte de parede ajustável para Artec-28, Artec-510 / 510A, SF-10
FM310BI1708_10104470_IMD.png TRD-6Suporte ”ring lock” 35 mm x 750 mm para caixas satélites, preto
FM1509BI1832_10104471_IMD.png TRD-7Montagem em poste 35 mm de altura ajustável (1005 mm – 1485 mm) com “ring lock” para uso entre sistemas de satélite e subsistemas, preto
FM2098BI2770_10104011_IMD.png TRPD-S2-PAKConjunto de 2 tripés leve para copo de 35 mm, regulável em altura com rosca de presão e sistema de segurança com passador.
FM1342BI1729_20208710_IMD.png 8CAlto-falante de médios-graves de 8″, bobina 2″, ímã de ferrite, 200 W AES, 8 ohm
FM392BI1744_30003945_IMD.png BC-88Difusor 80 x 80, poliamida com fibra, 1″ de garganta
FM542BI1612_20406350_IMD.png DSP-ARTEC-508ADSP de reposição para Artec-508A
FM465BI2195_20208380_IMD.png GM-8CReposição para alto-falante 8C
FM471BI2201_20205060_IMD.png GM-M34Diafragma para driver de compressão M-34
FM803BI1735_10207080_IMD.png M-34Driver de compressão, bobina 1,4″, ímã de ferrite, 1″ de garganta, 50 W AES, 8 ohm
FM504BI1631_30005290_IMD.png MP-ARTEC-508A- 230Módulo de potência completo para Artec-508A-230
