PRODUTOS / ARTEC 500 SERIES

ARTEC-508

P/N. 10423190

Modelo
P/N

Características

Altofalante de woofer de 8”
Driver de compressão com diafragma anular de 1”Posicionamiento vertical e horizontal
Ancoradouro para suporte de parede ajustávelUtilizável no tripé

Aplicação

Sistemas A / V e eventos corporativos
Salas de reuniões, salas de aula e áreas de exposições
Instalações em bares e clubes

O sistema Artec-508 incorpora um alto falante de 8” para reproduzir frequências baixas. Um driver de compressão M 34 é responsável pela brilhante reprodução de agudos. Os compartimentos ultracompactos são feitos de contraplacado de bétula e estão disponíveis em preto ou branco. Sua difusor simétrico de dispersão de 80º assegura a cobertura precisa horizontalmente e verticalmente. Acessórios de montagem opcionais permitem várias configurações. Pontos de suspensão para suporte opcional em ”U” e acessórios para montagem em tripé ampliam a gama de aplicações. Os componentes são protegidos por uma grade revestida internamente com tecido acústico.

Performance
Frequency Range (-10 dB)60 Hz – 20 kHz
Horizontal Coverage (-6 dB)80º
Vertical Coverage80º
Nominal Impedance8 ohms
RMS Power Handling300 W
Peak Power Handling1200 W
On-axis Sensitivity 1W/1 m91 dB SPL
Maximum Peak SPL at 1 m122 dB
Recommended AmplifierDX-80-230
DX-80-115
Recommended ProcessorDSP-2040

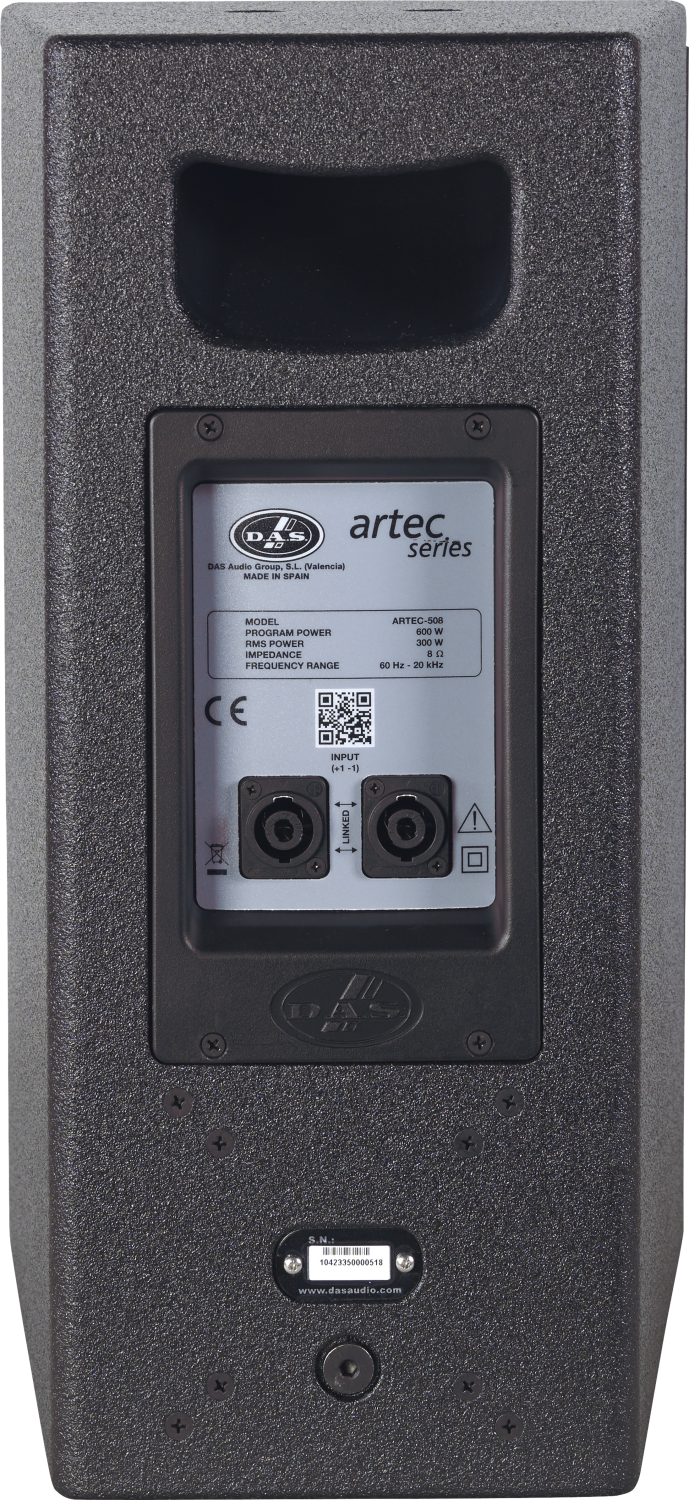

Connectors
Audio Input Connector1 x speakON NL4
Audio Output Connector1 x speakON NL4
Enclosure
Enclosure ConstructionBirch Plywood
Enclosure GeometryTrapezoidal
RiggingM10 Rigging Points
FinishISO-flex Paint
Depth290 mm (11,4 in)
Dimensions ( H x W x D )450 x 245 x 290 mm
17,7 x 9,7 x 11,4 in
Net Weight11,5 kg ( 25,4 lb )
Components
LF Driver8C
HF DriverM-34
Horn/WaveguideBC-88
Shipping
Carton Dimensions ( H x W x D )541 x 310 x 355 mm
21,3 x 12,2 x 14,0 in
Shipping Weight13,0 kg ( 28,7 lb )
Título Formato Tamanho
Folha de dados
HT_AR5508_01.pdf PDF 1.66 Mb
Manual do Usuário
UM_AR52_01_EN.pdf PDF 1.67 Mb
Guia de configurações
CG_AR500.pdf PDF 21.29 Mb
Desenho de linha
CAD_2D_AR508.dwg DWG 374 Kb
LD_2D_AR508.svg SVG 114 Kb
LD_3D_AR508_SKETCHUP_01.skp SKP 837 Kb
Catálogos
CAT_DAS_2020_FULL_LINE_7_2.pdf PDF 13.19 Mb
ANL-2Kit de quatro Anilhas e Mosquetões.
AX-SPG1Adaptador TV com rosca M10 para suportes AXU/AXF
AX-SPG2Adaptador 28 mm TV com ranhura e pinos para suporte AXR-A500
AXC-ATGarra em”C” para suporte em ”truss”
AXF-AR508Suporte de teto de orientação rápida para Artec-508 / Artec-508A.
AXR-AR5Sistema superior de fly com inclinação ajustável para Artec-500 Series / SF-10 / SF-26
AXU-AR508Suporte em ”U” teto ou parede para Artec-508 / Artec-508A
AXW-3Suporte de parede ajustável para Artec-28, Artec-510 / 510A, SF-10
TRD-6Suporte ”ring lock” 35 mm x 750 mm para caixas satélites, preto
TRD-7Montagem em poste 35 mm de altura ajustável (1005 mm – 1485 mm) com “ring lock” para uso entre sistemas de satélite e subsistemas, preto
TRPD-S2-PAKConjunto de 2 tripés leve para copo de 35 mm, regulável em altura com rosca de presão e sistema de segurança com passador.
8CAlto-falante de médios-graves de 8″, bobina 2″, ímã de ferrite, 200 W AES, 8 ohm
BC-88Difusor 80 x 80, poliamida com fibra, 1″ de garganta
F-AR508Filtro passivo para Artec-508
GM-8CReposição para alto-falante 8C
GM-M34Diafragma para driver de compressão M-34
M-34Driver de compressão, bobina 1,4″, ímã de ferrite, 1″ de garganta, 50 W AES, 8 ohm
