HQ-212.64-DX - DAS Audio

Título	Formato	Tamaño
Hoja Técnica
HT_HQ212.64DX_00.pdf	PDF	717 Kb
Manual de Usuario
UM_HQ_04_ES.pdf	PDF	6.83 Mb
Datos de Modelización
MD_HQ_GLLs.zip	ZIP	13.12 Mb
MD_DAS_GLL_v13.zip	ZIP	208 Mb
Software
SW_EASE_Focus_v3.1.260.zip	ZIP	49.76 Mb
Dibujo de Líneas
CAD_2D_HQ21264.dwg	DWG	417 Kb
LD_2D_HQ212.64.png	PNG	47 Kb
LD_2D_HQ212.64.svg	SVG	81 Kb
LD_3D_HQ212_64_SKETCHUP_01.skp	SKP	1.48 Mb
Especificaciones Arquitecturales
AS_HQ212_64_01_ES.docx	DOCX	14 Kb

Para ofrecer las mejores experiencias, utilizamos tecnologías como las cookies para almacenar y/o acceder a la información del dispositivo. El consentimiento de estas tecnologías nos permitirá procesar datos como el comportamiento de navegación o las identificaciones únicas en este sitio. No consentir o retirar el consentimiento, puede afectar negativamente a ciertas características y funciones.

Funcional Siempre activo

El almacenamiento o acceso técnico es estrictamente necesario para el propósito legítimo de permitir el uso de un servicio específico explícitamente solicitado por el abonado o usuario, o con el único propósito de llevar a cabo la transmisión de una comunicación a través de una red de comunicaciones electrónicas.

Preferencias

El almacenamiento o acceso técnico es necesario para la finalidad legítima de almacenar preferencias no solicitadas por el abonado o usuario.

Estadísticas

El almacenamiento o acceso técnico que es utilizado exclusivamente con fines estadísticos. El almacenamiento o acceso técnico que se utiliza exclusivamente con fines estadísticos anónimos. Sin un requerimiento, el cumplimiento voluntario por parte de tu proveedor de servicios de Internet, o los registros adicionales de un tercero, la información almacenada o recuperada sólo para este propósito no se puede utilizar para identificarte.

Marketing

El almacenamiento o acceso técnico es necesario para crear perfiles de usuario para enviar publicidad, o para rastrear al usuario en una web o en varias web con fines de marketing similares.

Performance
Frequency Range (-10 dB)	63 Hz – 18 kHz
Horizontal Coverage (-6 dB)	60º
Vertical Coverage	40º
Nominal Impedance	8 ohms
RMS Power Handling	800 W
Peak Power Handling	3200 W
On-axis Sensitivity 1W/1 m	106 dB
Maximum Peak SPL at 1 m	141 dB
Recommended Amplifier	DX-100I-230 DX-100I-115 DX-80I-230 DX-80I-115
Recommended Processor	INTEGRAL-M88 INTEGRAL-MA1604 INTEGRAL-MA1004

Connectors
Audio Input Connector	Covered Barrier Strip Terminals
Audio Output Connector	Covered Barrier Strip Terminals
Enclosure
Enclosure Construction	Birch Plywood
Enclosure Geometry	Trapezoidal
Rigging	M10 Rigging Points
Finish	Fiberglass
Color	Black
Depth	655 mm (25,7 in)
Dimensions ( H x W x D )	370 x 710 x 655 mm 14,6 x 28,0 x 25,7 in
Net Weight	49,0 kg ( 85,9 lb )
Components
LF Driver	GM-12LQN4
HF Driver	M-78N
Horn/Waveguide	BCH-6040-7037
Shipping
Shipping Weight	51,5 kg ( 91,5 lb )

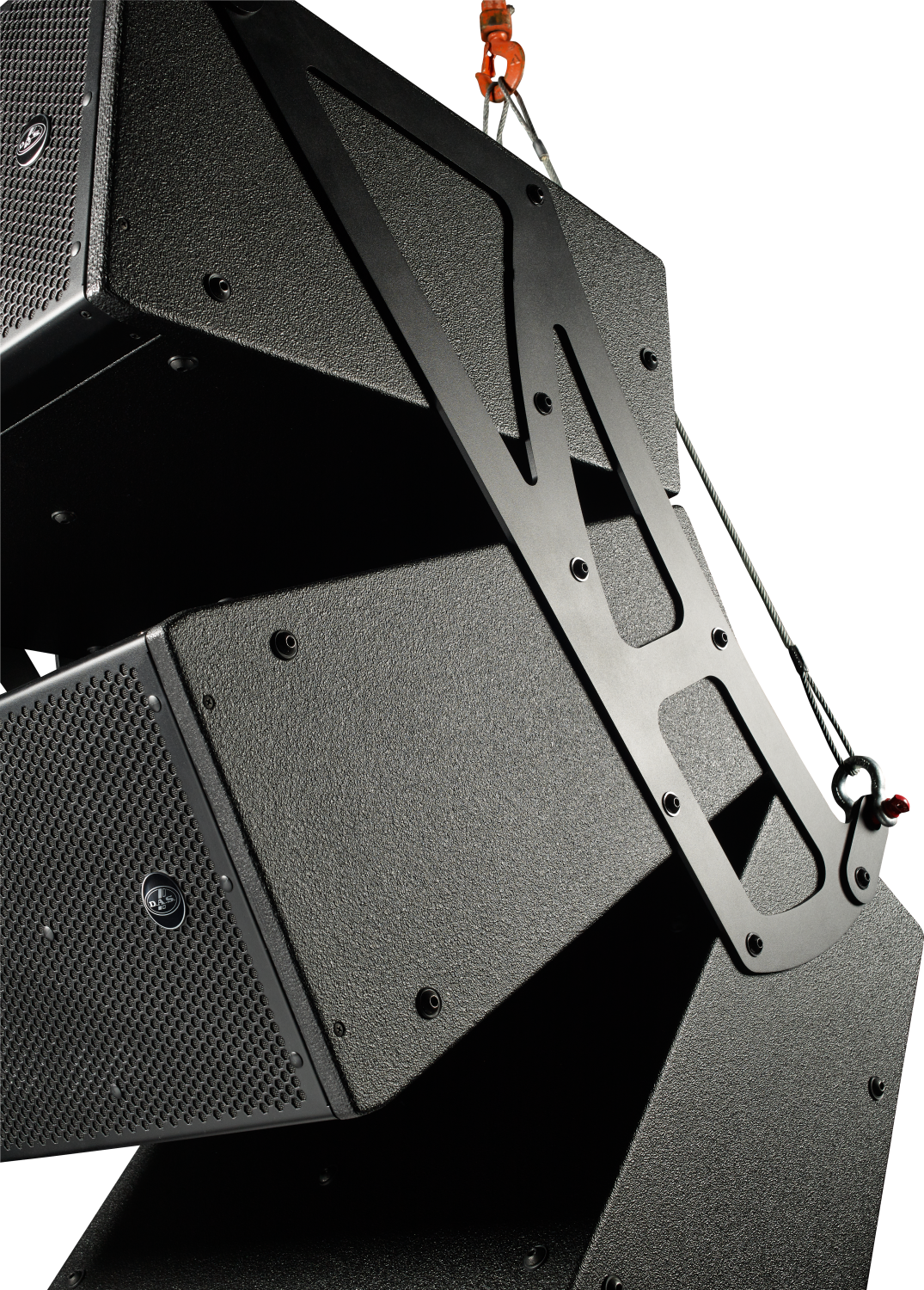

	ANL-2	Set de 4 anillas M10x40 + 4 mosquetones de acero para suspender
	AX-HQ-X12	Estructura para suspender arrays HQ-112/HQ-212 (WLL=450kg), negro
	AXU-HQ212	Soporte en «U» techo/pared/truss/trípode para modelos HQ-212.64/HQ-212.95, negro
	JP-HQ-212	Placas de unión lateral para formar arrays HQ-212 (WL=360kg), negro
	UFB	Barra universal de suspensión, negro, 16.5 kg (36.3 lb)

	BCH-6040-7037	Difusor 60 x 40, fibra de vidrio, garganta 1.5″, gris RAL 7037
	F-HQ212	Filtro pasivo para HQ-212.64/HQ-212.95
	GM-12LQN4	Recambio para altavoz 12LQN4
	GM-M75N	Recambio para motor M-75N/75/80
	M-78N	Motor de compresión, bobina de 3″, imán de neodimio, garganta de 1.5″, 100 W AES, 8 ohm

Series

descripción

datos técnicos

descargas

accesorios

recambios
