Serie HQ SERIES completa

HQ-112.64-DX

P/N. 10432020

Modelo

Color

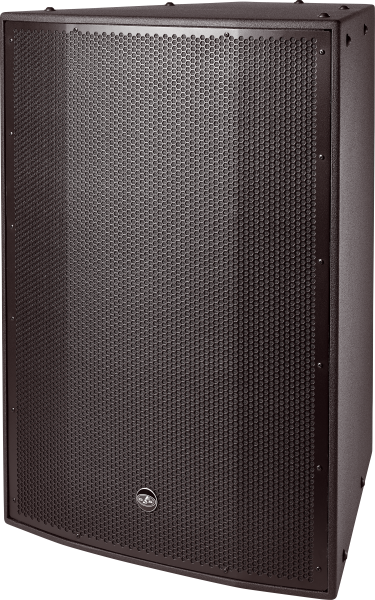

HQ-112.64-CX
P.N. 10432090

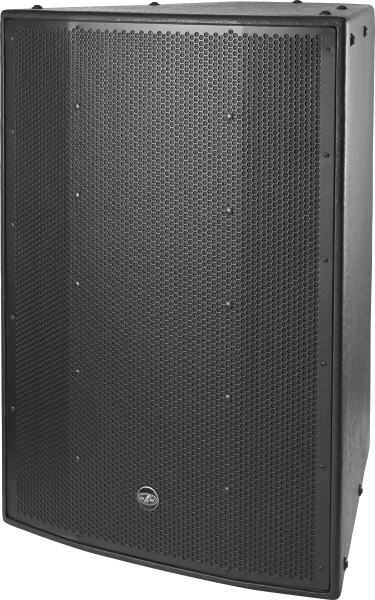

HQ-112.64-DX
P.N. 10432020

Características

Sist. pasivo, 400 W, 12″, 2 vías amplia gama, bi-amp. o pasivo, medios-agudos de tiro largo, difusor rotable 60×40, DX, negro

SPL Max: 143 dB
Dispersion: 60º / 40º
Peso: 62,5 kg ( 137,8 lb )

Descargar ficha técnica Dónde comprar

descripción

HQ-112.64 es un sistema pasivo de amplia gama o bi-amplificado configurable, de dos vías, diseñado para aplicaciones de tiro largo, proporcionando una cobertura eficiente en distancias grandes. Equipado con un altavoz de graves-medios de 12”, acoplado a un difusor de alto Q para optimizar cobertura y rendimiento, y un motor de compresión M-78N con salida de 1,5” y membrana de titanio, el sistema está optimizado para ofrecer una respuesta acústica clara y precisa. Además, incorpora dos difusores rotables, uno para medios y otro para agudos, lo que facilita su instalación en diversas configuraciones.

El HQ-112.64 cubre un rango de frecuencias de 80 Hz a 18 kHz, alcanzando una presión sonora máxima de 143 dB SPL en modo pasivo. Tiene una capacidad de aguante de potencia de 400 W RMS y 1600 W de pico en modo pasivo, con una impedancia nominal de 8 ohms. En modo bi-amplificado, el sistema maneja hasta 400 W RMS para las frecuencias medias y 150 W RMS para las altas frecuencias.

El sistema se ofrece en dos versiones: CX (exposición cubierta), que está protegido con una capa de ISO-flex tanto en el exterior como en el interior, y DX (exposición directa), que añade una capa exterior de fibra de vidrio y un sellado interior de gel para una mayor protección contra la intemperie. Ambas versiones cumplen con la normativa IP54, lo que garantiza durabilidad en entornos exigentes.

Equipado con puntos de volado M10, el HQ-112.64 ofrece una cobertura controlada de 60º x 40º en configuraciones de grandes recintos, pabellones o auditorios, y está diseñado para proporcionar una dispersión precisa tanto horizontal como vertical.

datos técnicos

Performance
Frequency Range (-10 dB)	80 Hz – 18 kHz
Horizontal Coverage (-6 dB)	60º
Vertical Coverage	40º
Nominal Impedance	Passive: 8 ohms
Nominal Impedance MF	8 ohms
Nominal Impedance HF	8 ohms
RMS Power Handling	Passive: 400 W
RMS Power Handling HF	150 W
RMS Power Handling MF	400 W
Peak Power Handling	Passive: 1600 W
Peak Power Handling MF	1600 W
Peak Power Handling HF	400 W
On-axis Sensitivity 1W/1 m	Passive: 110 dB SPL
On-axis Sensitivity 1W/1 m MF	110 dB SPL
On-axis Sensitivity 1W/1 m HF	110 dB SPL
Maximum Peak SPL at 1 m	Passive: 142 dB
Maximum Peak SPL at 1 m MF	142 dB
Maximum Peak SPL at 1 m HF	138 dB
Recommended Amplifier	DX-100I-230 DX-100I-115 DX-80I-230 DX-80I-115
Recommended Processor	INTEGRAL-M88 INTEGRAL-MA1604 INTEGRAL-MA1004

Connectors

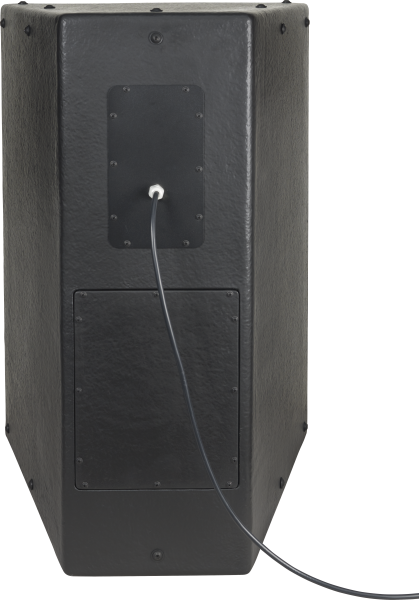

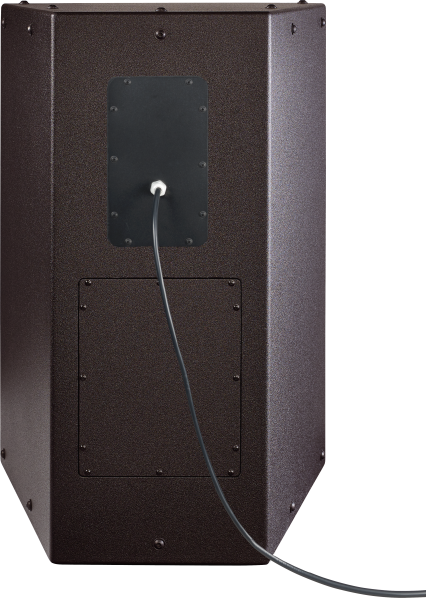

Audio Input Connector	1 x speakON NL4 Covered Barrier Strip Terminals
Audio Output Connector	1 x speakON NL4 Covered Barrier Strip Terminals
Enclosure
Enclosure Construction	Birch Plywood
Enclosure Geometry	Trapezoidal
Rigging	M10 Rigging Points
Finish	Fiberglass
Color	Black
Depth	605 mm (24,0 in)
Dimensions ( H x W x D )	990 x 685 x 605 mm 39,0 x 27,0 x 24,0 in
Net Weight	56,0 kg ( 123,5 lb )
Components
LF Driver	12HQN
HF Driver	M-78N
Horn/Waveguide	BCH-6040-7037 BCM-7545-7037
Shipping
Carton Dimensions ( H x W x D )	1.070 x 650 x 745 mm 42,1 x 25,6 x 29,3 in
Shipping Weight	60,5 kg ( 133,4 lb )
