ALTEA-718A

P/N. 10404959

Modelo
P/N

Características

Sistema de graves autoamplificado
Amplificador ligero Clase D con SMPS
Altavoz de 18″ de alta eficiencia
Interfaz DAScontol™ para facilitar montaje y ajuste
DSP de 24-bit con pantalla LCD
Puntos de volado y zócalo para mástil integrados

Aplicaciones

Conciertos y A/V corporativo
Portable y clubes con música en vivo
Salas de conciertos, teatros y auditorios
Centros de culto

DAScontrol
El ALTEA-718A es un sistema subgrave autoamplificado diseñado para proporcionar una extensa respuesta de graves para los sistemas ALTEA de amplia gama. En el corazón del sistema hay un altavoz de graves DAS 18FW4. Este altavoz incorpora un diseño de alta eficiencia mediante análisis FEM y una bobina de 3″ para larga excursión. La refrigeración del 18FW4 se garantiza por medio de una polar ventilada y abundantes aperturas en la placa trasera del altavoz, manteniendo una reducida compresión de potencia mientras se proporciona una gran respuesta acústica durante largos periodos.

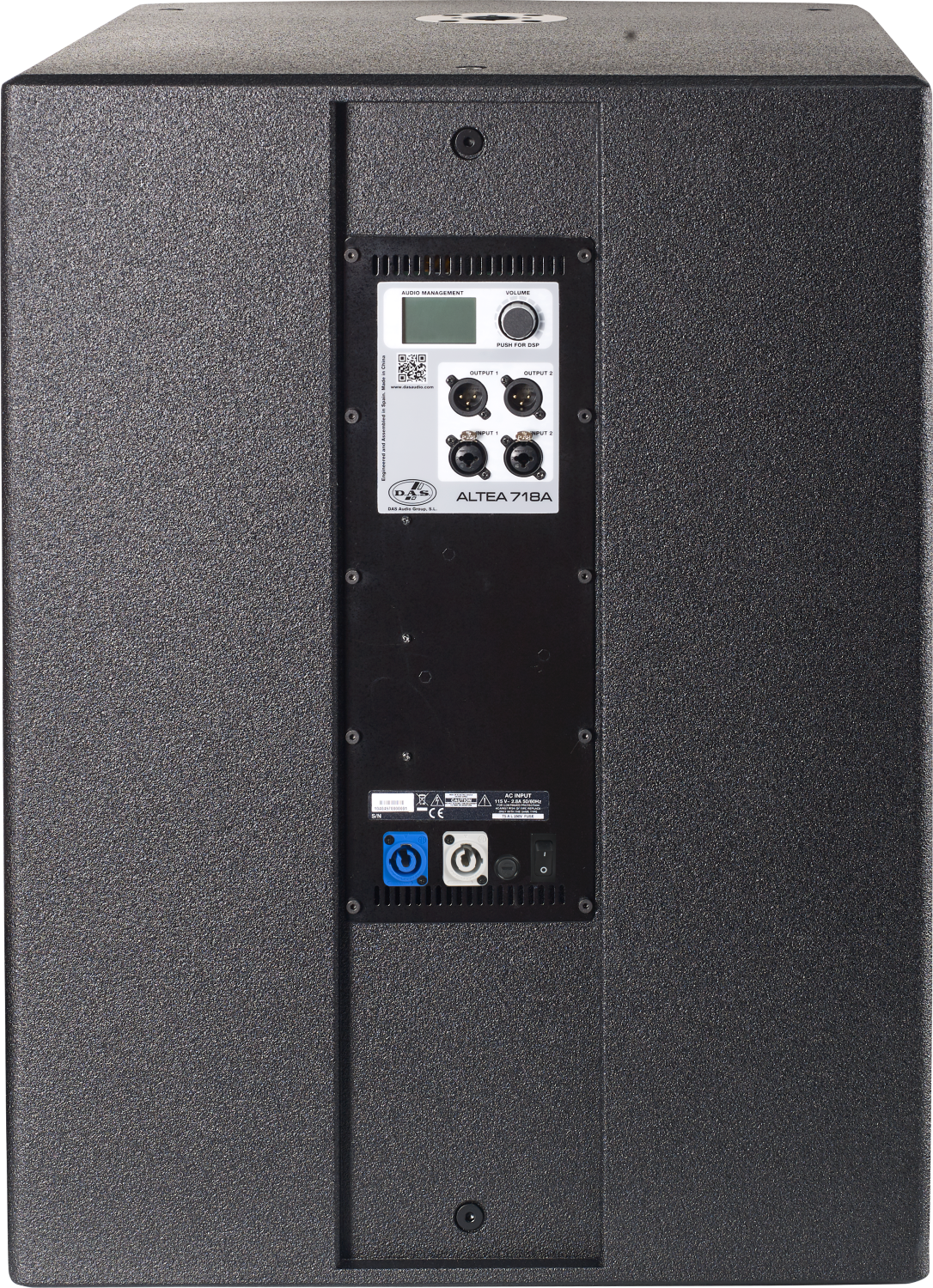

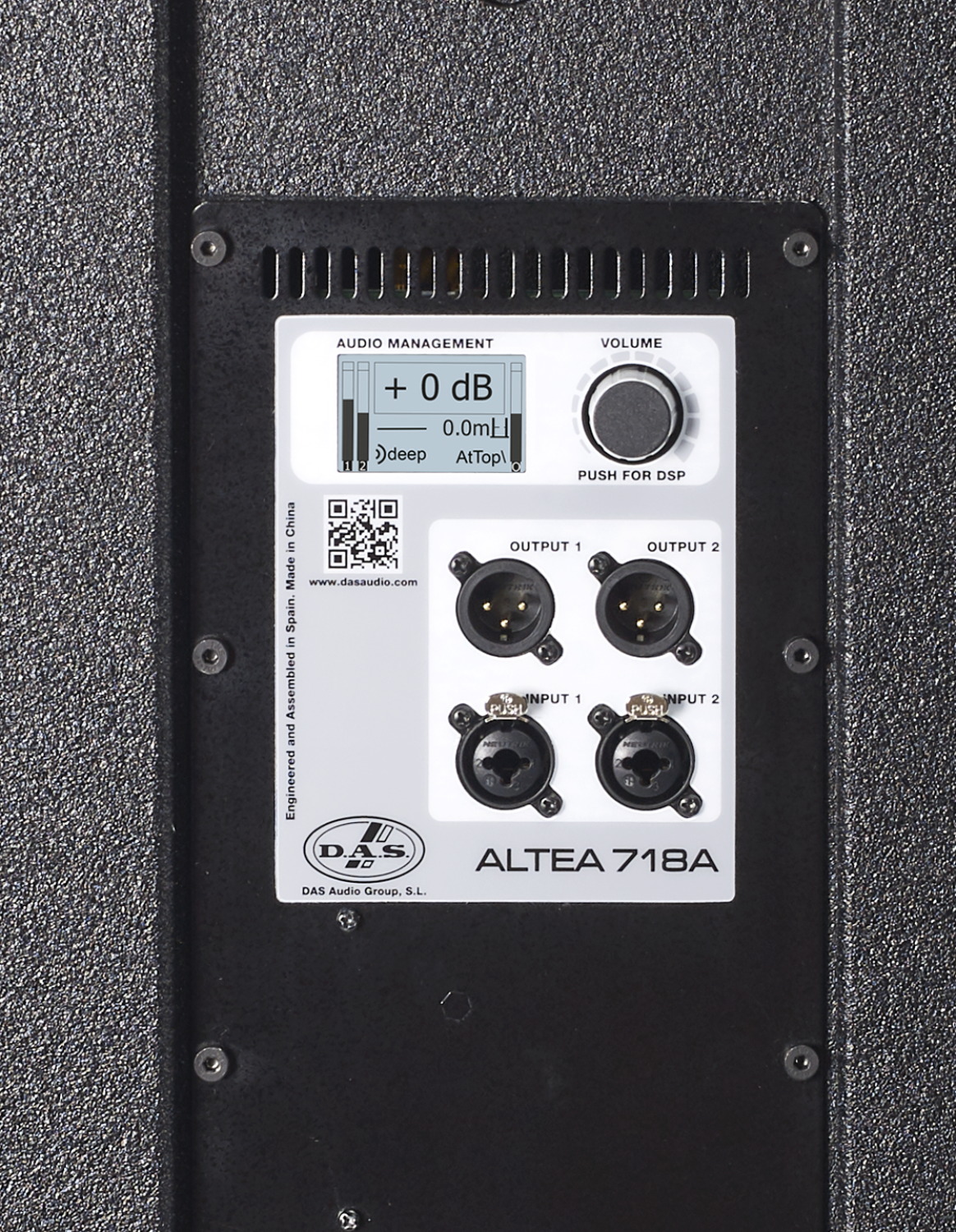

Para mover el altavoz DAS 18FW4 encontramos un innovador amplificador Clase D de doble canal y 1200 W pico. En el panel trasero se dispone un conector de entrada balanceada y conectores de salida estéreo “loop thru” para los sistemas ALTEA satélites. Gracias a los preajustes digitales accesibles en la trasera del sistema por medio de la interfaz DAScontrol™, se facilita la combinación de sistemas ALTEA.

El ALTEA-718 es la versión pasiva para su uso con amplificación y DSP externos.
Performance
Frequency Range (-10 dB)45 Hz – 138 Hz
Maximum Peak SPL at 1 m134 dB
Electronics and Connectors
Nominal Amplifier Power (continuous)600 W
Nominal Amplifier Power (peak)1200 W
Input TypeBalanced
Input Impeadance20 kohms
Input Sensitivity1.95 V (+8 dBu)
Audio Signal Input Connector2 x Female XLR
Audio Signal Loop Thru Connector2 x Male XLR
ControlDAScontrol™
Current Draw 230 V / 115 V1.4 A/2.8 A
Enclosure
Enclosure ConstructionBirch Plywood
Enclosure GeometryRectangular
RiggingM10 Rigging Points
FinishISO-flex Paint
ColorBlack
Dimensions ( H x W x D )720 x 545 x 650 mm
28,4 x 21,5 x 25,6 in
Net Weight42,0 kg ( 92,6 lb )
Components
LF Driver18FW4
Shipping
Carton Dimensions ( H x W x D )820 x 600 x 700 mm
32,3 x 23,6 x 27,6 in
Shipping Weight46,5 kg ( 102,5 lb )
