PRODUCTOS / ALTEA 700 SERIES

ALTEA-715A

P/N. 10404810

Modelo
P/N

Características

Sistema multi propósito con posición monitor
Amplificador ultra ligero Clase D con SMPS
Recinto de polipropileno de gran ligereza
Streaming de música en alta definición
DSP de 24-bit con pantalla digital
Cinco preajustes de serie
Memorias definible por el usuario
Ecualizador de 3 bandas
Modo pausa
Puntos de volado

Aplicaciones

Conciertos y A/V corporativo
Portable y clubes con música en vivo
Salas de conciertos, teatros y auditorios
Centros de culto

DAScontrolDASlinkDASlink GM
El ALTEA-715A es un sistema portable de P.A. autoamplificado con recinto de polipropileno multi ángulo que permite su utilización como monitor de escenario.

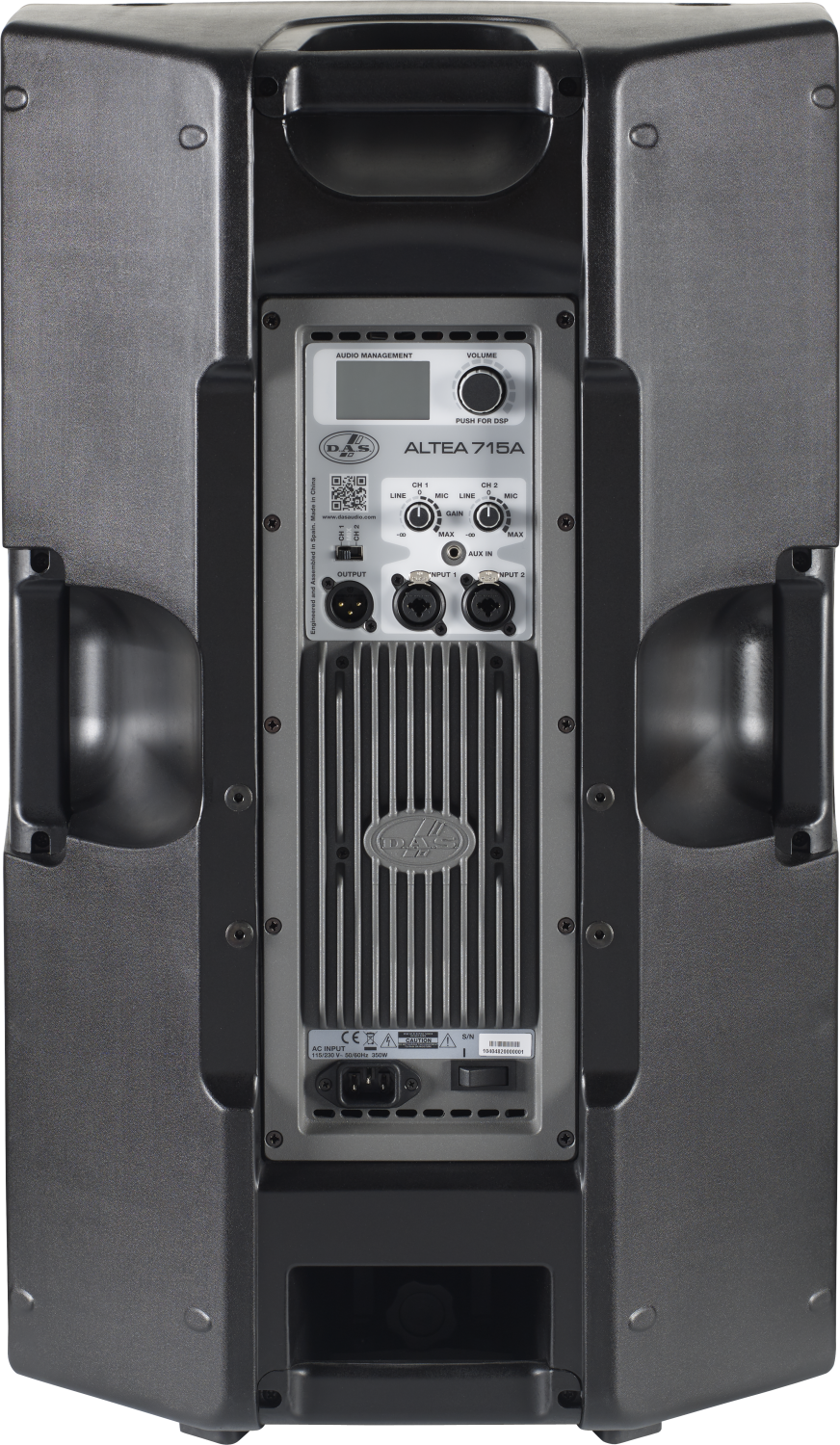

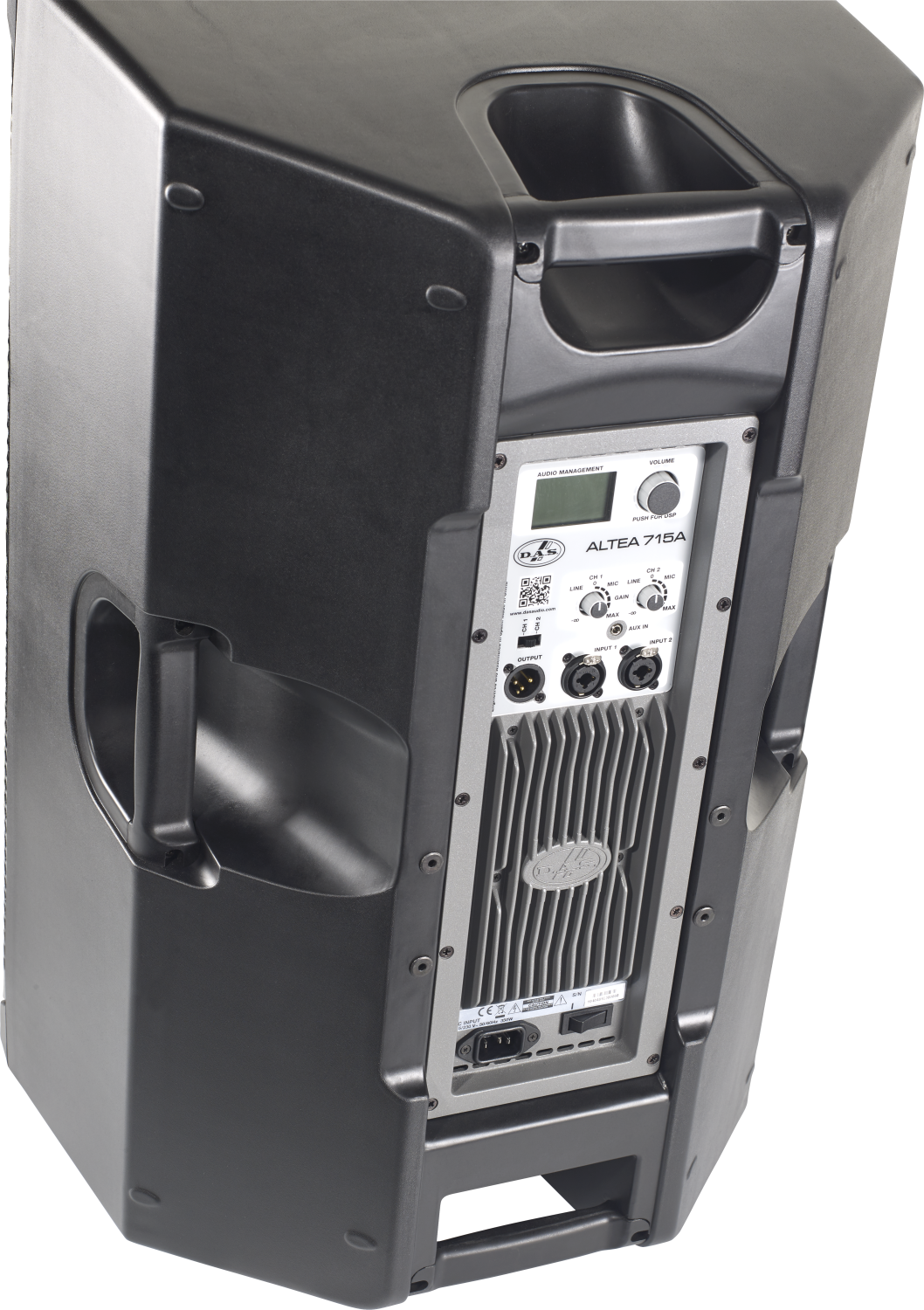

Su amplificador Clase D de doble canal y 1500 Wpico proporciona una amplio ancho de banda, gran rango dinámico y una distorsión excepcionalmente reducida., difícl de encontrar en otros sistemas de este segmento del mercado. El procesado de señal de los ALTEA-715A incluye filtros digitales FIR (Finite Impulse Response). Los controles de voz, EQ, modos, retardo y control de ganancia son configurables por el usuario mediante un mando giratorio y una pantalla LCD situados en la parte trasera. El ALTEA-715A permiten reproducir música enviada de manera inalámbrica desde dispositivos móviles.

El altavoz 15FV4 proporciona unos graves profundos y potentes. Las altas frecuencias se generan por el motor de compresión M-28, con salida de 1″ y optimización mediante FEM. La versión pasiva ALTEA-715 está diseñada para su uso con amplificación externa.
Performance
Frequency Range (-10 dB)45 Hz – 20 kHz
Horizontal Coverage (-6 dB)90º
Vertical Coverage60º
Maximum Peak SPL at 1 m132 dB
Electronics and Connectors
Nominal Amplifier Power (continuous)750 W
Nominal Amplifier Power (peak)1500 W
Input TypeBalanced
Input Impeadance20 kohms
Input Sensitivity1.95 V (+8 dBu)
Audio Signal Input Connector2 x Female XLR
AUX Input1 x 3.5 mm Mini Jack
Audio Signal Loop Thru Connector1 x Male XLR
ControlDASlink™
DAScontrol™
Current Draw 230 V1.5 A
Enclosure
Enclosure ConstructionPolypropylene
Enclosure GeometryTrapezoidal
RiggingM8 Rigging Points
ColorBlack
Dimensions ( H x W x D )710 x 440 x 380 mm
28,0 x 17,3 x 15,0 in
Net Weight19,5 kg ( 43,0 lb )
Components
LF Driver15FV4
HF DriverM-28
Shipping
Carton Dimensions ( H x W x D )805 x 530 x 445 mm
31,7 x 20,9 x 17,5 in
Shipping Weight23,0 kg ( 50,7 lb )
Título Formato Tamaño
Hoja Técnica
HT_ALTEA715A_00.pdf PDF 308 Kb
Manual de Usuario
UM_AL1_01_ES.pdf PDF 5.3 Mb
UM_DASlinkGM_V1_ES.pdf PDF 2.91 Mb
Software
SW_DASLINK_APP.zip ZIP 24.89 Mb
SW_DASlinkGM_APP.zip ZIP 11.77 Mb
Dibujo de Líneas
CAD_2D_AL715A.dwg DWG 2.79 Mb
LD_2D_AL715A.png PNG 89 Kb
LD_2D_AL715A.svg SVG 597 Kb
Catálogos
CAT_ALTEA_02.pdf PDF 9.35 Mb
CAT_DAS_2020_FULL_LINE_7_2.pdf PDF 13.19 Mb
Certificaciones
CT_DECLARATION_OF_CONFORMITY_ALTEA712A_715A.pdf PDF 1.99 Mb
ANL-1Set de 4 anillas M8x13 + 4 mosquetones de acero para suspender
ANL-1Set de 4 anillas M8x13 + 4 mosquetones de acero para suspender
AX-112-5Soporte de pared para Altea Series, WLL=25kgf, negro
FUN-AL715Funda protectora para transporte 1 u. ALTEA-715/ALTEA-715A/ALTEA-415/ALTEA-415A, negra
TRD-6Soporte de aluminio de 35 mm x 750 mm con sistema de seguridad “ring lock” para satélites, negro
TRD-7Soporte de aluminio de 35 mm con longitud ajustable (1005 mm – 1485 mm) y sistema de seguridad «ring lock» para satélites, negro
TRPD-S2-PAKJuego de 2 trípodes de aluminio para vaso de 35 mm, regulable en altura con mordaza de presión, sistema de seguridad, y bolsa transporte, negro.
15FV4Altavoz de graves-medios 15″, bobina 3″, imán de ferrita, 500 W AES, 4 ohm
DSP-ALTEA-715ARecambio DSP para ALTEA-715A
GM-15FV4Recambio para altavoz 15FV4
M-28Motor de compresión, bobina de 1″, imán de ferrita, garganta de 1″, 40 W AES, 8 ohm
MP-ALTEA-715AMódulo de potencia completo para ALTEA-715A
