EVENT-210A-230

P/N. 10429030

Modell
P/N.

Eigenschaften

Aktiver 3-Weg Line-Array
Class-D Verstärker, konvektionsgekühlt
EASY-DSP™
Birkenmultiplex mit ISO-flex PU-Lack
Präzise Quick-Rig Hardware
PowerCon In/Out
Druckguss Aluminium Waveguide
Wetterschutz integriert

Anwendungen

Gotteshäuser
Theater, Auditorien und Kulturzentren
Live-Musikclubs
Firmen-AV-Systeme
Anlagen für den Touring- und Livesound-Bereich/Vermietungsleistungen

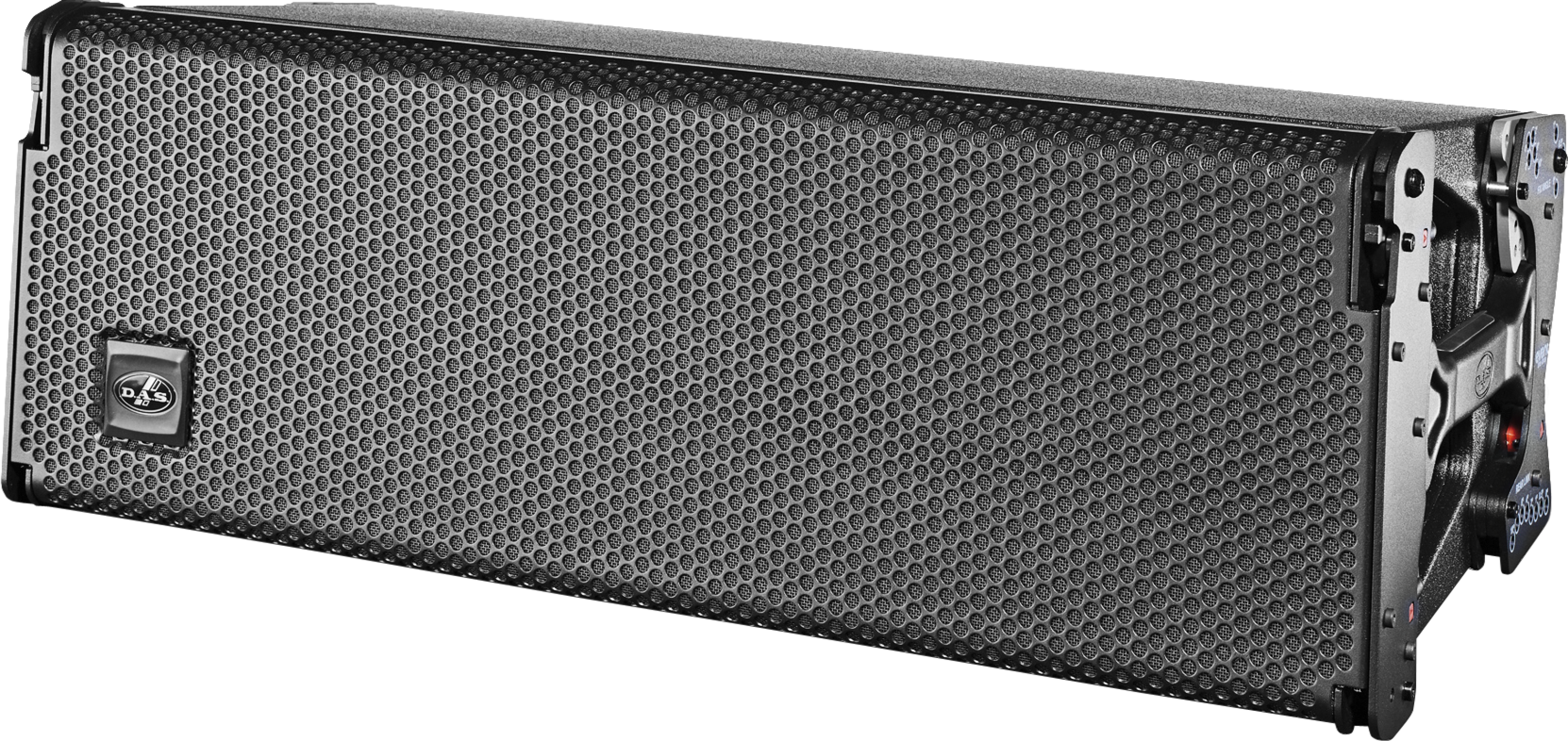

Das EVENT-210A ist ein aktives Doppel-10“ 3-Weg Line-Array mit einer Gesamtleistung von 1080 W/peak und hochwertiger Verarbeitung und Ausstattung.

Ausgestattet mit zwei DAS Audio 10MI4 10“ Tiefmitteltöner und dem für diese Klasse außergewöhnlichen DAS Audio M-75 Treiber der über eine großzügigen 3“ Titanmembran verfügt und auf einen speziell entwickelten Wellenformer aus Druckguss-Aluminium wirkt.

Für optimale Wiedergabeeigenschaften arbeiten die beiden 10“ Tiefmitteltöner in zwei unterschiedlichen Frequenzbereichen mit unterschiedlichen Tiefpassfiltern.

Die integrierte Class-D-Endstufe liefert 360 W/peak pro Kanal und ist mit einem hochwertigen DSP-Chipsatz ausgestattet der sich sehr einfach über das ESAY-DSP™-Konzept bedienen lässt. Der Netzanschluss erfolgt über PowerCon In/Out und die gesamten Anschlüsse sind geschützt durch den serienmäßigen Wetterschutz.

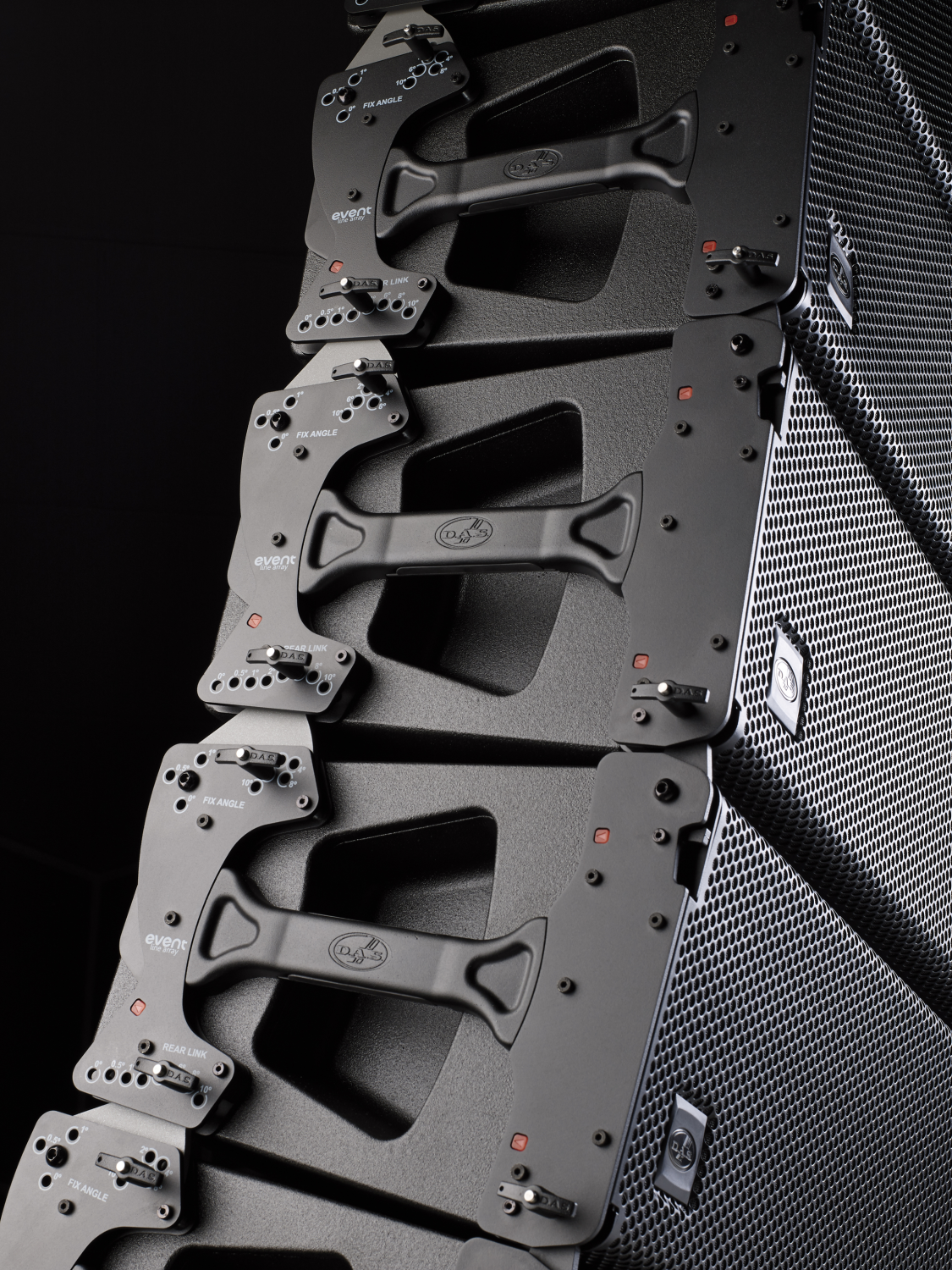

Das Gehäuse der EVENT-210A ist aus hochwertigem Birkenmultiplex gefertigt und mit der robusten ISO-flex PU-Beschichtung versehen. Das hochwertige Frontgitter ist pulverbeschichtet. Die 4-Punkt Hardware ist äußerst präzise verarbeitet und durchdacht und ermöglicht so ein sicheres, schnelles und einfaches Rigging.

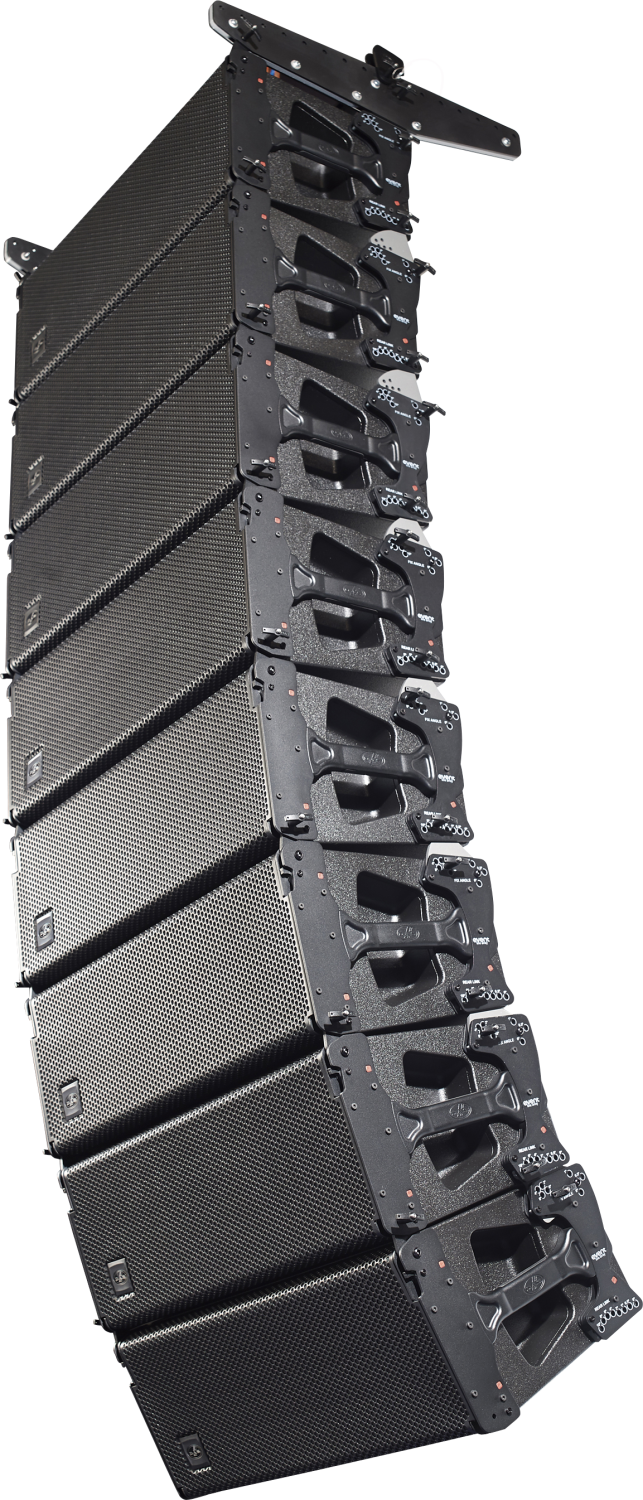

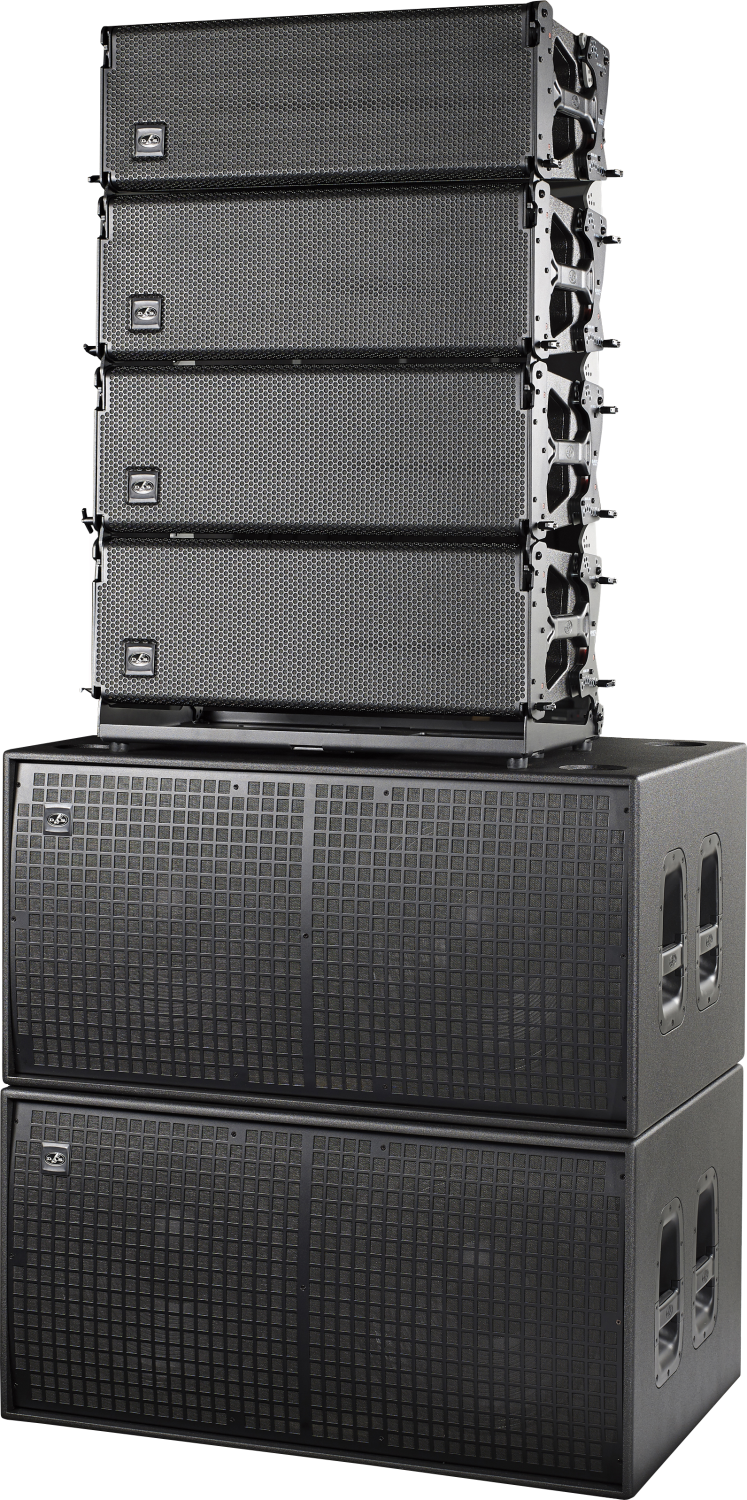

Der Flugrahmen AX-EV210 ist für bis zu 16 Einheiten ausgelegt und lässt sich dank des dreiteiligen Designs auch von nur einer Person montieren und sehr platzsparend transportieren. Eine zweite Pick-up-bar ist optional für den Einsatz von zwei Pickpunkten erhältlich, ebenso wie ein Groundstack-Rahmen für bis zu 4 Einheiten.

Für den einfachen und sicheren Transport steht der Transport-Dolly PL-EV210 aus Stahl für bis zu 4 Stück EVENT-210-A und eine entsprechende Transportschutzhülle zur Verfügung.
Performance
Frequency Range (-10 dB)70 Hz – 20 kHz
Horizontal Coverage (-6 dB)90º
Vertical CoverageSplay Dependent
Maximum Peak SPL at 1 m134 dB
Electronics and Connectors
Nominal Amplifier Power LF (continuous)180 W
Nominal Amplifier Power LF (peak)360 W
Nominal Amplifier Power MF (continuous)180 W
Nominal Amplifier Power MF (peak)360 W
Nominal Amplifier Power HF (continuous)180 W
Nominal Amplifier Power HF (peak)360 W
Input TypeBalanced
Input Impeadance20 kohms
Input Sensitivity6.2 V (+18 dBu)
Audio Signal Input Connector1 x Female XLR
Audio Signal Loop Thru Connector1 x Male XLR
AC Output ConnectorpowerCON NAC3FCB
Current Draw 230 V / 115 V1.5 A/-
Certification NumberNRTL US&CA SGSNA/19/SUW/00109
Enclosure
Enclosure ConstructionBirch Plywood
Enclosure GeometryTrapezoidal
RiggingCaptive Rigging System
FinishISO-flex Paint
ColorBlack
Dimensions ( H x W x D )275 x 735 x 370 mm
10,8 x 28,9 x 14,6 in
Net Weight32,5 kg ( 71,7 lb )
Components
LF Driver10MI4
MF Driver10MI4
HF DriverM-75
Horn/WaveguideBPS-90AR
Shipping
Carton Dimensions ( H x W x D )800 x 320 x 410 mm
31,5 x 12,6 x 16,1 in
Shipping Weight34,5 kg ( 76,1 lb )
