PRODUKTE / EVENT SERIES

EVENT-115A

P/N. 10435050

Modell
P/N.

Eigenschaften

Aktiver Subwoofer mit Flughardware
Class-D Verstärker mit SMPS Schaltnetzteil
Weitbereichsnetzteil
Programmierbarer 24-Bit DSP
DAScontrol™ LCD-Display mit Encoder
Systemsubwoofer zu EVENT-26A
PowerCon In/Out
Wetterschutz integriert

Anwendungen

Gotteshäuser
Theater, Auditorien und Kulturzentren
Live-Musikclubs
Firmen-AV-Systeme
Anlagen für den Touring- und Livesound-Bereich/Vermietungsleistungen

DAScontrol

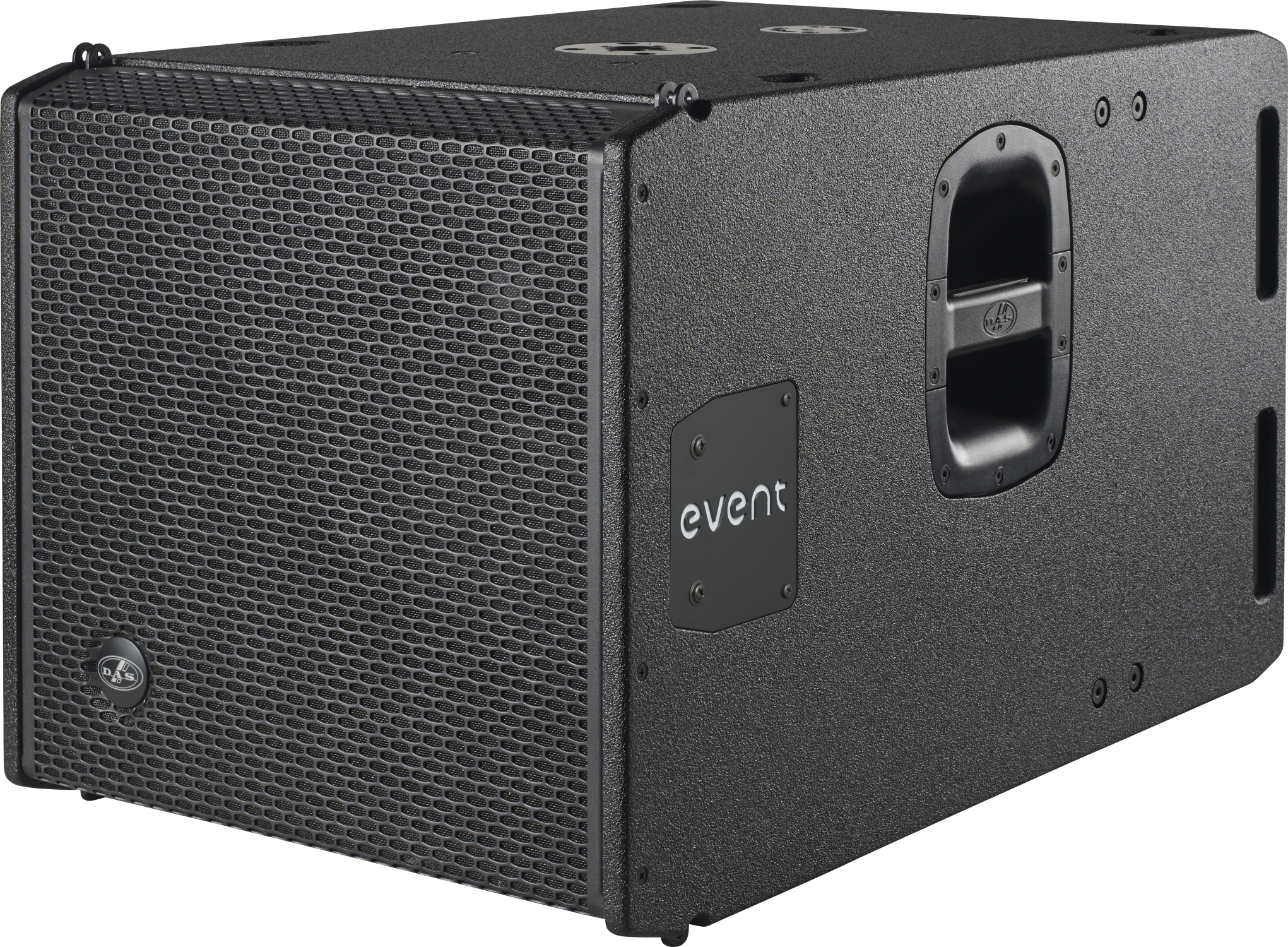

Der aktive frontgeladene, flugtaugliche Subwoofer EVENT-115-A ist der Systembass zum kompakten aktiven Line-Array EVENT-26A. Die integrierte 3-Punkt Flughardware ist voll kompatibel zum EVENT26-A und dessen Montagezubehör.

Zum Einsatz kommt ein DAS 15FW4 15“ Tieftöner mit 3“ Schwingspule mit hoher Auslenkung und einer Programmbelastbarkeit von 1200 Watt. Eine optimierte Ventilation erlaubt hohe dauerhafte Belastung bei extrem reduzierter Powercompression.

Angetrieben von der integrierten 1200W/peak Class-D-Endstufe erzielt der EVENT-115-A bis zu 131 dB max. SPL bei einem für einen 15“ Subwoofer beeindruckend tiefen Frequenzgang von 40Hz bis 125Hz.

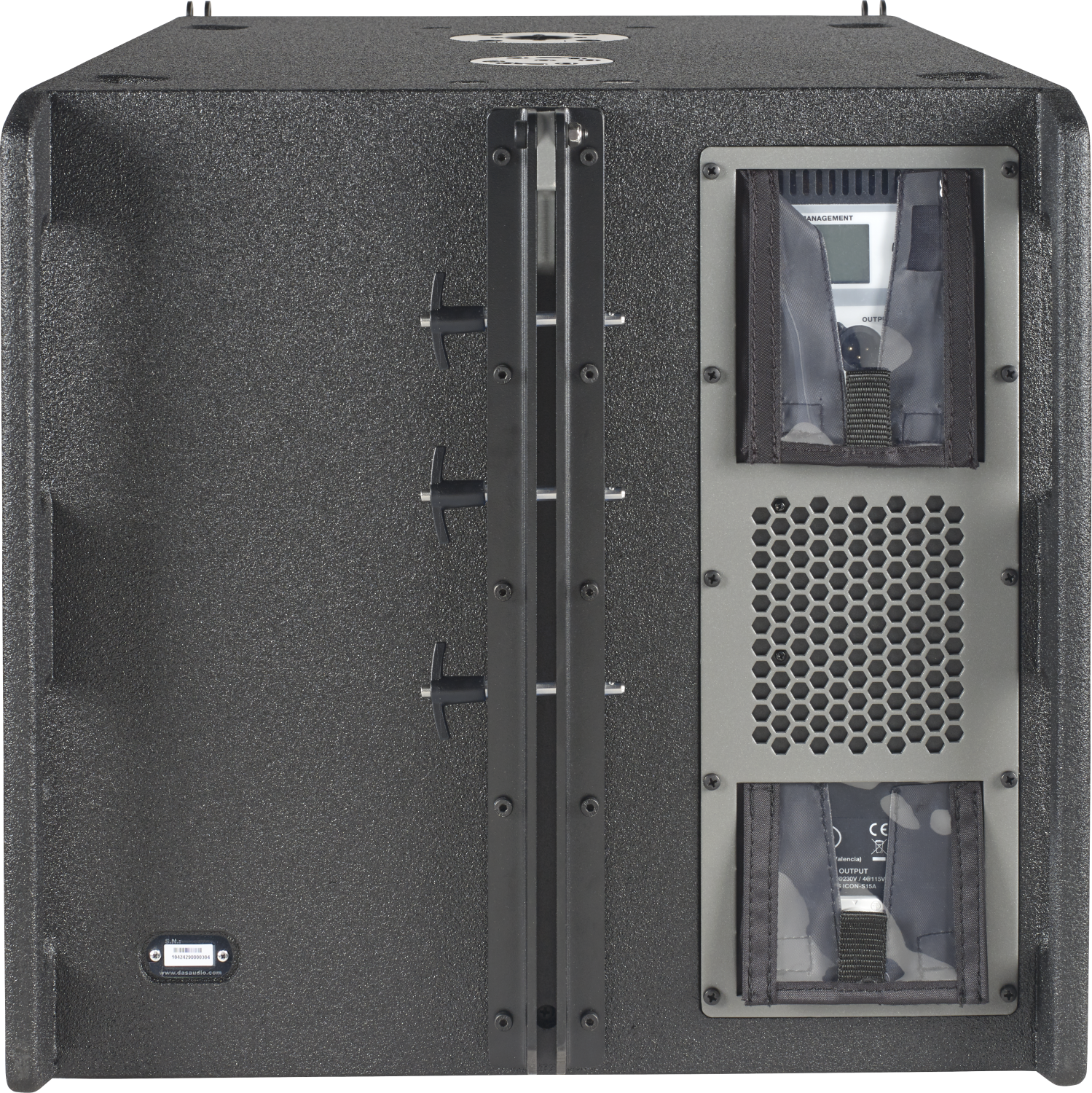

Neben einer hervorragenden akustischen Performance und höchster Verarbeitungsqualität überzeugt der EVENT-115A mit einer umfangreichen Ausstattung: Neben PowerCon In/Out Netzanschlüssen erlaubt das integrierte Stereo-X-Over auch den Einsatz als einzelner Subwoofer in 2.1 Anwendungen, das integrierte DAScontrol™ mit LCD-Display und Encoder ermöglicht einfache und übersichtliche Bedienung der Funktionen des 24-Bit DSP. Die beiden getrennten Anschlussfelder sind durch den serienmäßigen Wetterschutz geschützt.

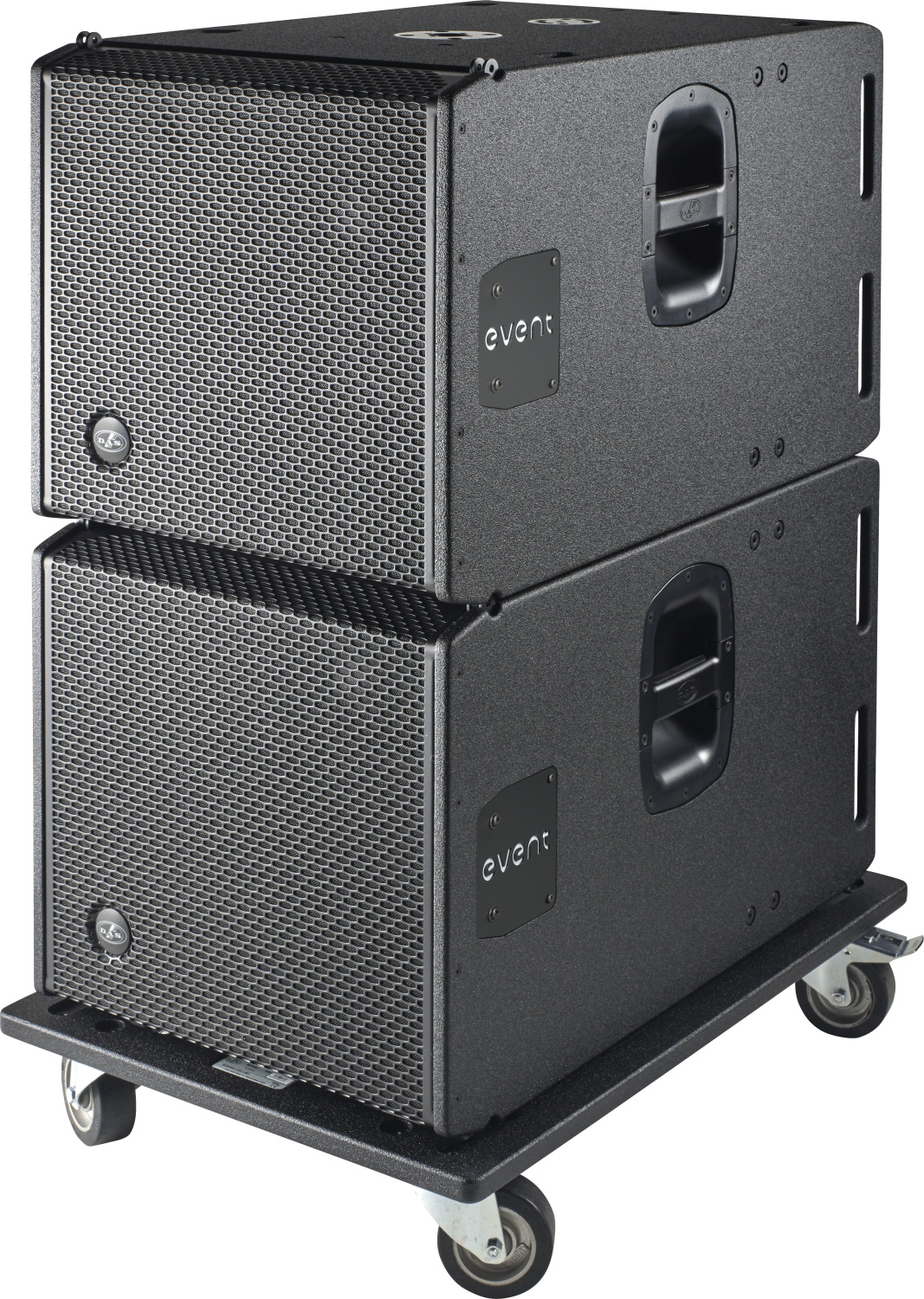

Das Gehäuse des EVENT-115A ist aus hochwertigem Birkenmultiplex gefertigt und mit der robusten ISO-flex PU-Beschichtung versehen. Das hochwertige Frontgitter ist pulverbeschichtet, neben zwei seitlichen Griffen steht ein Distanzstangenflansch zur Verfügung. Einfachsten Transport ermöglicht das optionale Rollbrett PL-EV115S für das auch eine Schutzhülle für 2 Stück auf einem Rollbrett erhältlich ist.
Performance
Frequency Range (-10 dB)40 Hz – 125 Hz
Maximum Peak SPL at 1 m131 dB
Electronics and Connectors
Nominal Amplifier Power (continuous)600 W
Nominal Amplifier Power (peak)1200 W
Input TypeBalanced
Input Impeadance20 kohms
Input Sensitivity1.95 V (+8 dBu)
Audio Signal Input Connector2 x Female XLR
Audio Signal Loop Thru Connector2 x Male XLR
ControlDAScontrol™
AC Output ConnectorpowerCON NAC3MPB
Current Draw 230 V1.4 A
Enclosure
Enclosure ConstructionBirch Plywood
Enclosure GeometryRectangular
RiggingCaptive Rigging System
FinishISO-flex Paint
ColorBlack
Dimensions ( H x W x D )480 x 485 x 765 mm
18,9 x 19,1 x 30,3 in
Net Weight37,0 kg ( 81,5 lb )
Components
LF Driver15FW4
Shipping
Carton Dimensions ( H x W x D )530 x 550 x 860 mm
20,9 x 21,7 x 33,9 in
Shipping Weight40,5 kg ( 89,1 lb )
Qualifikation Format Größe
Datenblatt
HT_EVENT115A_00.pdf PDF 582 Kb
Benutzerhandbuch
UM_EV3_01_EN.pdf PDF 5.5 Mb
Software
SW_EASEFOCUS_3.1.9&GLL.zip ZIP 241.96 Mb
Strichzeichnung
CAD_2D_EV115A.dwg DWG 1.88 Mb
LD_2D_EV115A.svg SVG 2.68 Mb
Kataloge
CAT_EV26A_EN.pdf PDF 6.7 Mb
CAT_DAS_2020_FULL_LINE_7_2.pdf PDF 13.19 Mb
