PRODUKTE / EVENT SERIES

EVENT-212A

P/N. 10429230

Modell
P/N.

Eigenschaften

Aktives 3-Weg Line-Array
Class-D Verstärker, konvektionsgekühlt
Weitbereichsnetzteil
FIR-Filtersatz
DAScontrol™
Birkenmultiplex mit ISO-flex PU-Lack
Präzise Quick-Rig Hardware
PowerCon In/Out
Druckguss Aluminium Waveguide
Wetterschutz integriert

Anwendungen

Gotteshäuser
Theater, Auditorien und Kulturzentren
Live-Musikclubs
Firmen-AV-Systeme
Anlagen für den Touring- und Livesound-Bereich/Vermietungsleistungen

DAScontrol

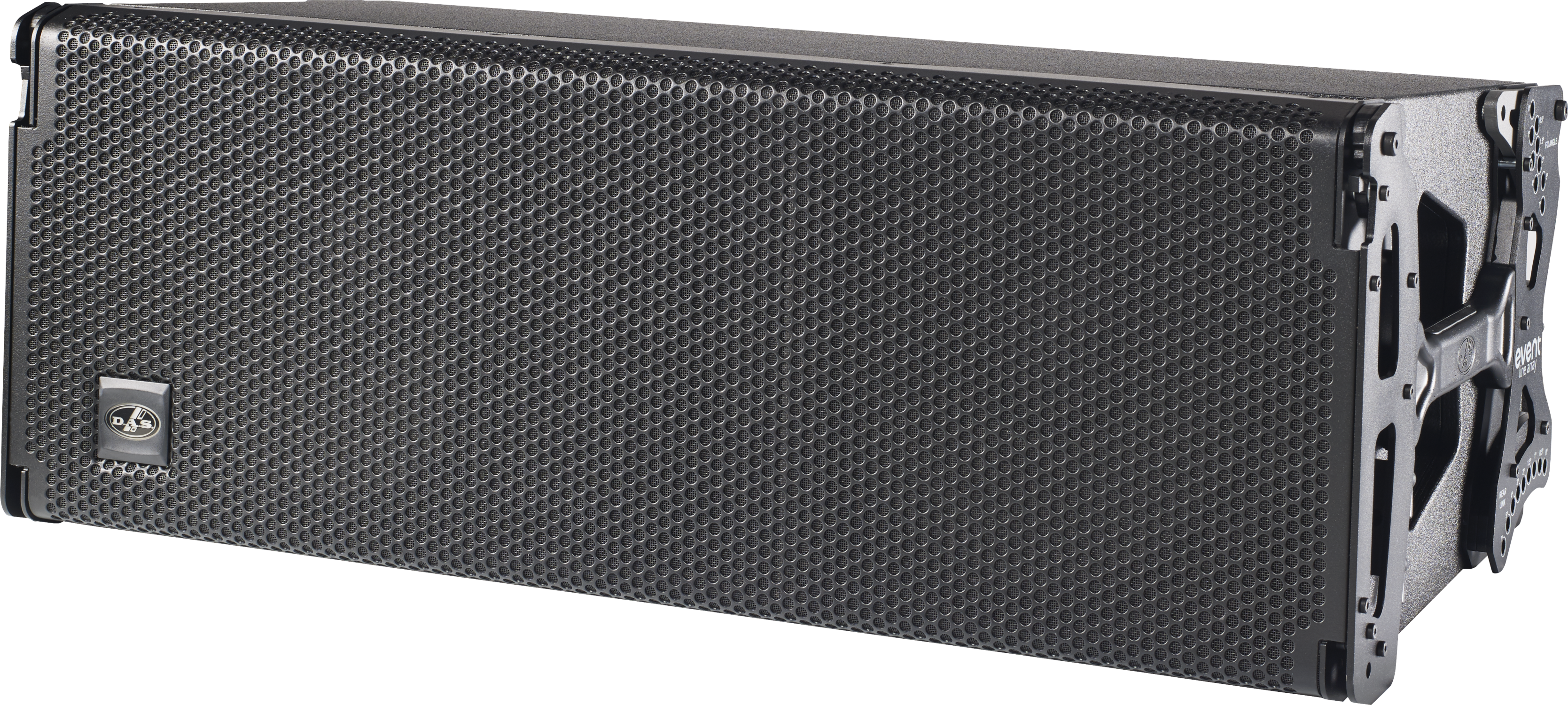

Das EVENT-212A ist ein aktives 3-Weg Line-Array mit 3000 W/peak und sehr hochwertiger Ausstattung.

Zwei DAS Audio 12MI4 12“ Tief-Mitteltöner werden mit jeweils separatem Verstärkerkanal angesteuert und arbeiten in zwei spezifischen Frequenzbereichen. Als Hochtontreiber kommt ein DAS Audio M-75 Treiber zum Einsatz, der mit einer großzügigen 3“ Titanmembran auf einen speziell entwickelten Wellenformer aus Druckguss-Aluminium wirkt.

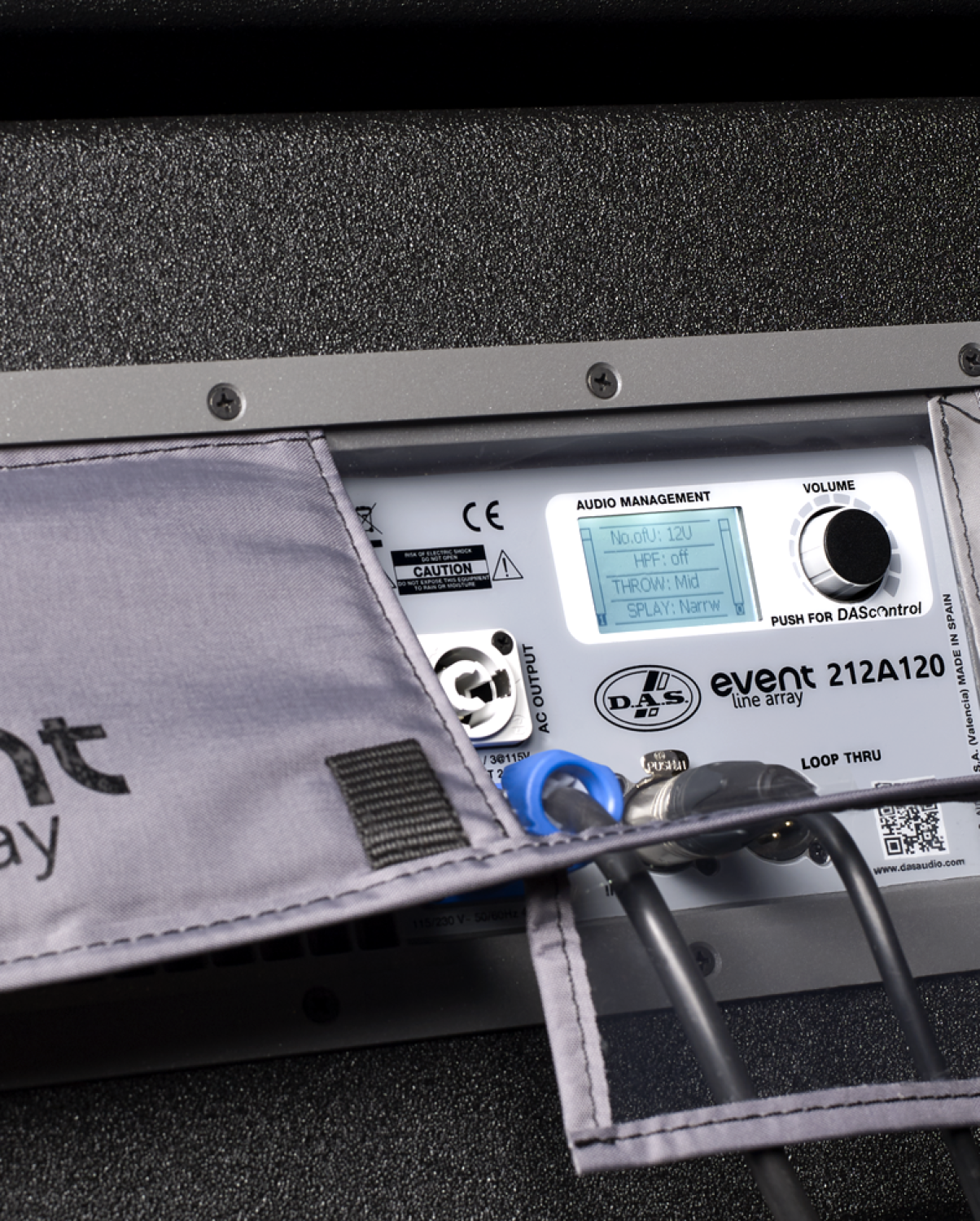

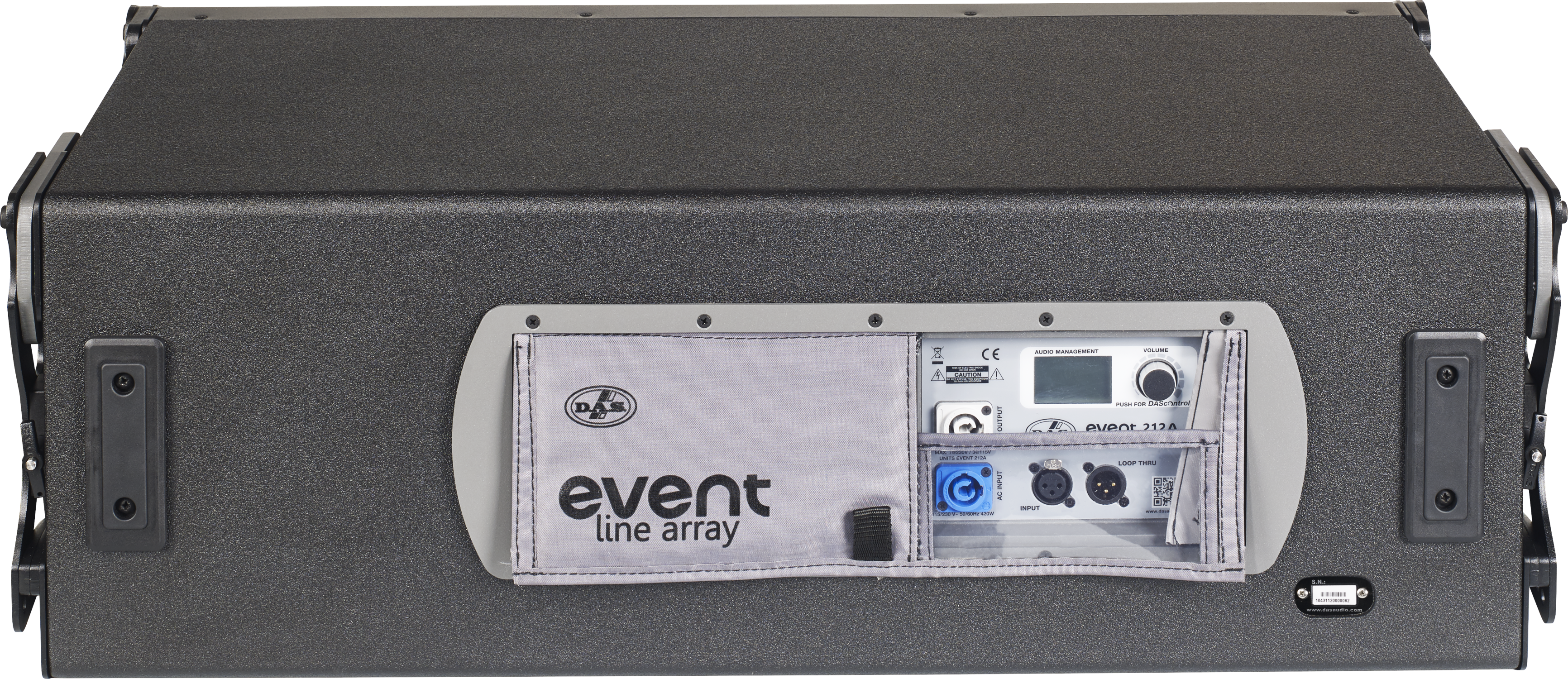

Die integrierte Class-D-Endstufe liefert 1000 W/peak pro Kanal und ist mit einem hochwertigen DSP-Chipsatz ausgestattet, der sich sehr einfach über DAScontrol™ mit Display und Encoder bedienen lässt. Für optimale Wiedergabeeigenschaften und einfachste Handhabung ist die EVENT-212A mit einem leistungsstarken FIR-Filtersatz ausgestattet. Der Netzanschluss erfolgt über PowerCon In/Out und die gesamten Anschlüsse sind geschützt durch den serienmäßigen Wetterschutz.

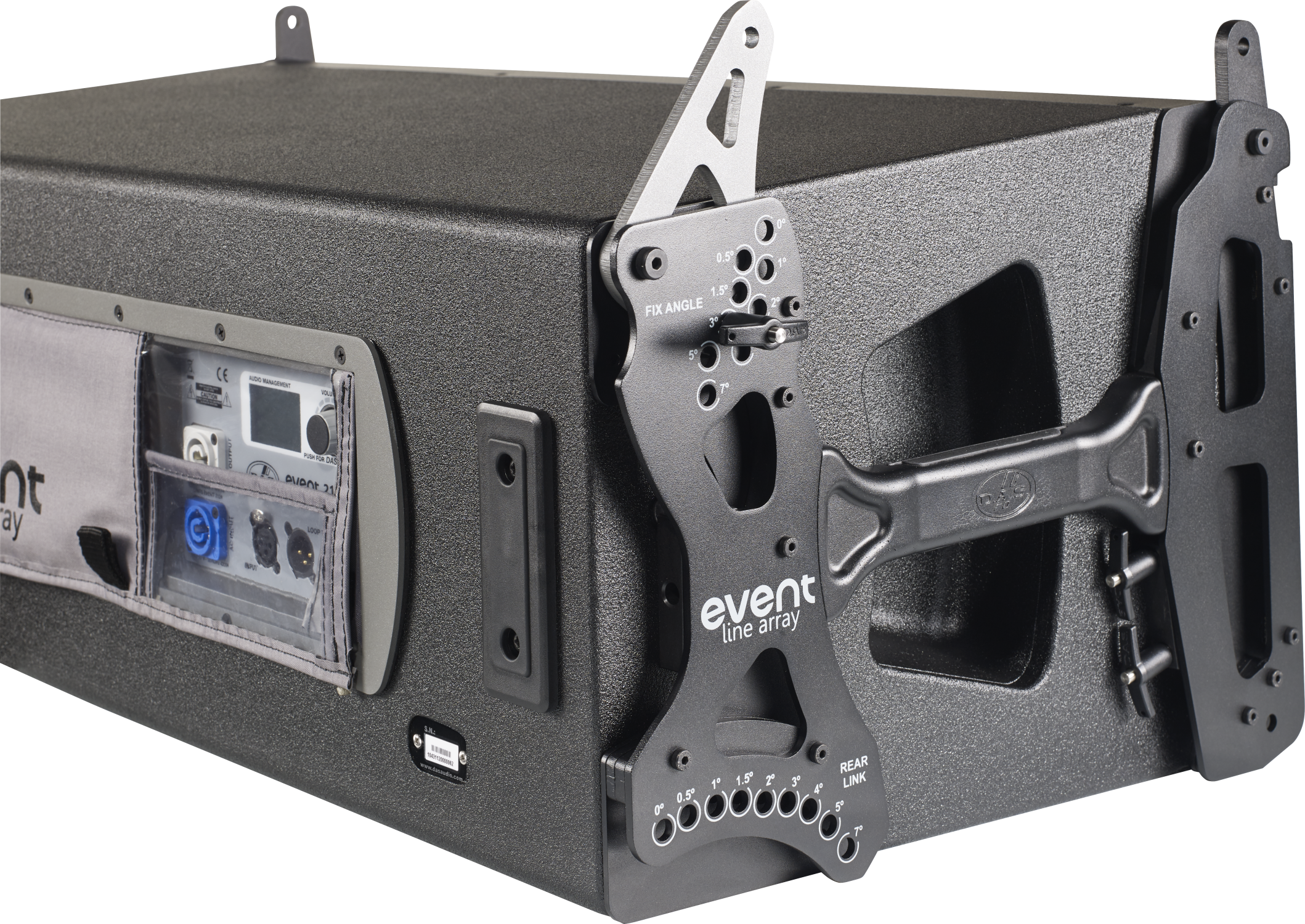

Das Gehäuse der EVENT-212A ist aus hochwertigem Birkenmultiplex gefertigt und mit der robusten ISO-flex PU-Beschichtung versehen. Das hochwertige Frontgitter ist pulverbeschichtet. Die 4-Punkt Hardware ist äußerst präzise verarbeitet, sehr methodisch konzipiert und ermöglicht so ein sicheres, schnelles und einfaches Rigging.

Der Flugrahmen AX-EV212 ist für bis zu 16 Einheiten ausgelegt und lässt sich dank des dreiteiligen Designs auch von nur einer Person montieren und sehr platzsparend transportieren. Eine zweite Pick-up-bar ist optional für den Einsatz von zwei Pickpunkten erhältlich, ebenso wie ein Groundstack-Rahmen für bis zu 4 Einheiten.

Für den einfachen und sicheren Transport steht der Transport-Dolly PL-EV212 aus Stahl für bis zu 4 Stück EVENT-210-A und eine entsprechende Transportschutzhülle zur Verfügung.

Für spezielle Anwendungen oder als Down- oder Frontfill-Element ist das EVENT-212A auch in einer Version mit 120° horizontalem Abstrahlwinkel erhältlich
Performance
Frequency Range (-10 dB)60 Hz -20 kHz
Horizontal Coverage (-6 dB)90º
Vertical CoverageSplay Dependent
Maximum Peak SPL at 1 m134 dB
Electronics and Connectors
Nominal Amplifier Power LF (continuous)500 W
Nominal Amplifier Power LF (peak)1000 W
Nominal Amplifier Power MF (continuous)500 W
Nominal Amplifier Power MF (peak)1000 W
Nominal Amplifier Power HF (continuous)500 W
Nominal Amplifier Power HF (peak)1000 W
Input TypeBalanced
Input Impeadance20 kohms
Input Sensitivity6.2 V (+18 dBu)
Audio Signal Input Connector1 x Female XLR
Audio Signal Loop Thru Connector1 x Male XLR
AC Output ConnectorpowerCON NAC3FCB
Current Draw 230 V / 115 V1.8 A/3.6 A
Enclosure
Enclosure ConstructionBirch Plywood
Enclosure GeometryTrapezoidal
RiggingCaptive Rigging System
FinishISO-flex Paint
ColorBlack
Dimensions ( H x W x D )325 x 855 x 435 mm
12,8 x 33,7 x 17,1 in
Net Weight41,0 kg ( 90,4 lb )
Components
LF Driver12MI4
MF Driver12MI4
HF DriverM-75
Horn/WaveguideBPS-90VNT
Shipping
Carton Dimensions ( H x W x D )470 x 275 x 480 mm
18,5 x 10,8 x 18,9 in
Shipping Weight43,5 kg ( 95,9 lb )
