ARTEC-S15-W

P/N. 10423730

Modell
P/N.

Eigenschaften

Passiver 15“ Subwoofer
Band-Pass-Prinzip
Birken-Multiplex-Gehäuse
ISO-flex PU-Lack
2 x Speakon NL4
Optimiert für die Festinstallation

Anwendungen

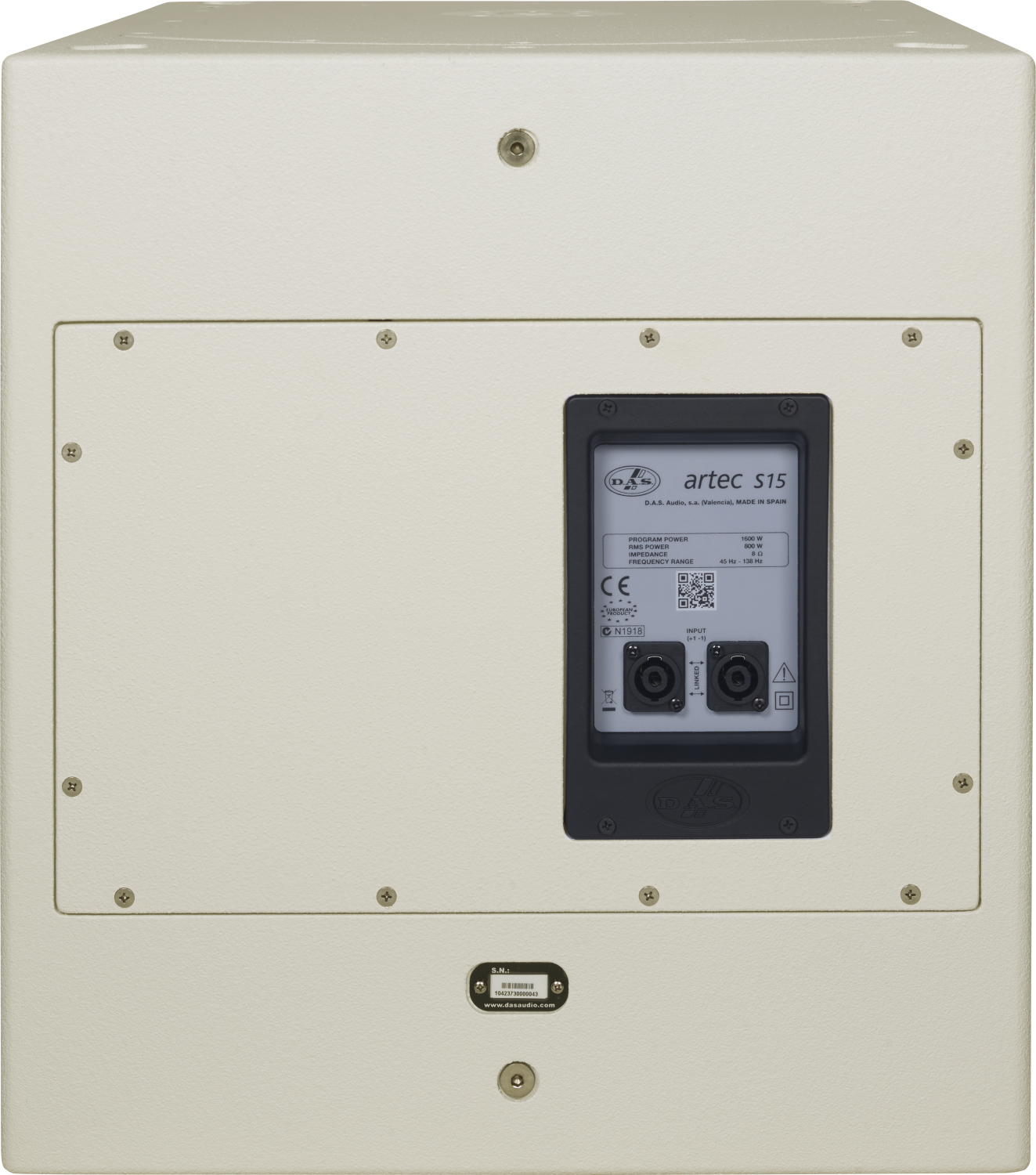

Der ARTEC-S15 ist ein kompakter passiver 15“ Subwoofer.

Der ARTEC-S15 ist ausgestattet mit einem DAS Audio 15SX 15“ Tieftöner mit 4“ Schwingspule und aufgebaut nach dem Band-Pass-Prinzip.

Mit einer Belastbarkeit von 800 W/RMS erzielt er einen maximalen Schalldruck von bis zu 137dB und bietet einen Frequenzgang von 45 Hz bis 138 Hz. Zum Anschluss stehen zwei Speakon NL4 Anschlüsse zur Verfügung.

Das Gehäuse ist aus Birken-Multiplex gefertigt und mit einer hochwertigen ISO-flex Polyurethan-Beschichtung versehen. Integrierte M10-Flugpunkte ermöglichen auch geflogene Anwendungen in der Festinstallation. Auf der Oberseite befindet sich ein Distanzstangenflansch.

Erhältlich in schwarz und weiß.
Performance
Frequency Range (-10 dB)45 Hz – 138 Hz
Nominal Impedance8 ohms
RMS Power Handling800 W
Peak Power Handling3200 W
On-axis Sensitivity 1W/1 m99 dB SPL
Maximum Peak SPL at 1 m137 dB
Recommended AmplifierDX-80-230
DX-80-115
Recommended ProcessorDSP-2040
Connectors
Audio Input Connector1 x speakON NL4
Audio Output Connector1 x speakON NL4
Enclosure
Enclosure ConstructionBirch Plywood
Enclosure GeometryRectangular
RiggingM10 Rigging Points
FinishISO-flex Paint
ColorWhite
Depth585 mm (23,0 in)
Dimensions ( H x W x D )515 x 465 x 585 mm
20,3 x 18,3 x 23,0 in
Net Weight32,0 kg ( 70,6 lb )
Components
LF Driver15LXN
Shipping
Carton Dimensions ( H x W x D )580 x 510 x 632 mm
22,8 x 20,1 x 24,9 in
Shipping Weight34,5 kg ( 76,1 lb )
Qualifikation Format Größe
Datenblatt
HT_AR5S15_01.pdf PDF 237 Kb
Benutzerhandbuch
UM_AR52_01_EN.pdf PDF 1.67 Mb
Strichzeichnung
CAD_2D_ARS15.dwg DWG 493 Kb
LD_2D_ARS15.svg SVG 159 Kb
LD_3D_ARS15_SKETCHUP_01.skp SKP 1.03 Mb
Kataloge
CAT_DAS_2020_FULL_LINE_7_2.pdf PDF 13.19 Mb
ANL-2Satz mit vier Ringschrauben aus Schmiedestahl M10x40 und vier Stahlkarabinern
TRD-6Distanzstange mit Ring-Lock-Sicherungssystem, schwarz
15LXN15″ Tieftöner, 4″ VCD, Neodym, 800 W/AES, 8 Ohm
GM-15LXRecone-Kit für 15LX-Lautsprecher
