PRODUKTE / ARTEC 500 SERIES

ARTEC-508-W

P/N. 10423230

Modell
P/N.

Eigenschaften

Passiver 2-Weg Lautsprecher
80° x 80°
Birken-Multiplex-Gehäuse
ISO-flex PU-Lack
2 x Speakon NL4 Anschluss
Optimiert für die Festinstallation

Anwendungen

Professionelle Installationssysteme
Gotteshäuser
Auditorien/Theater
Themenparks
Außenanwendungen

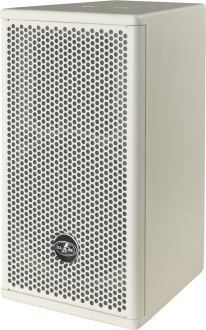

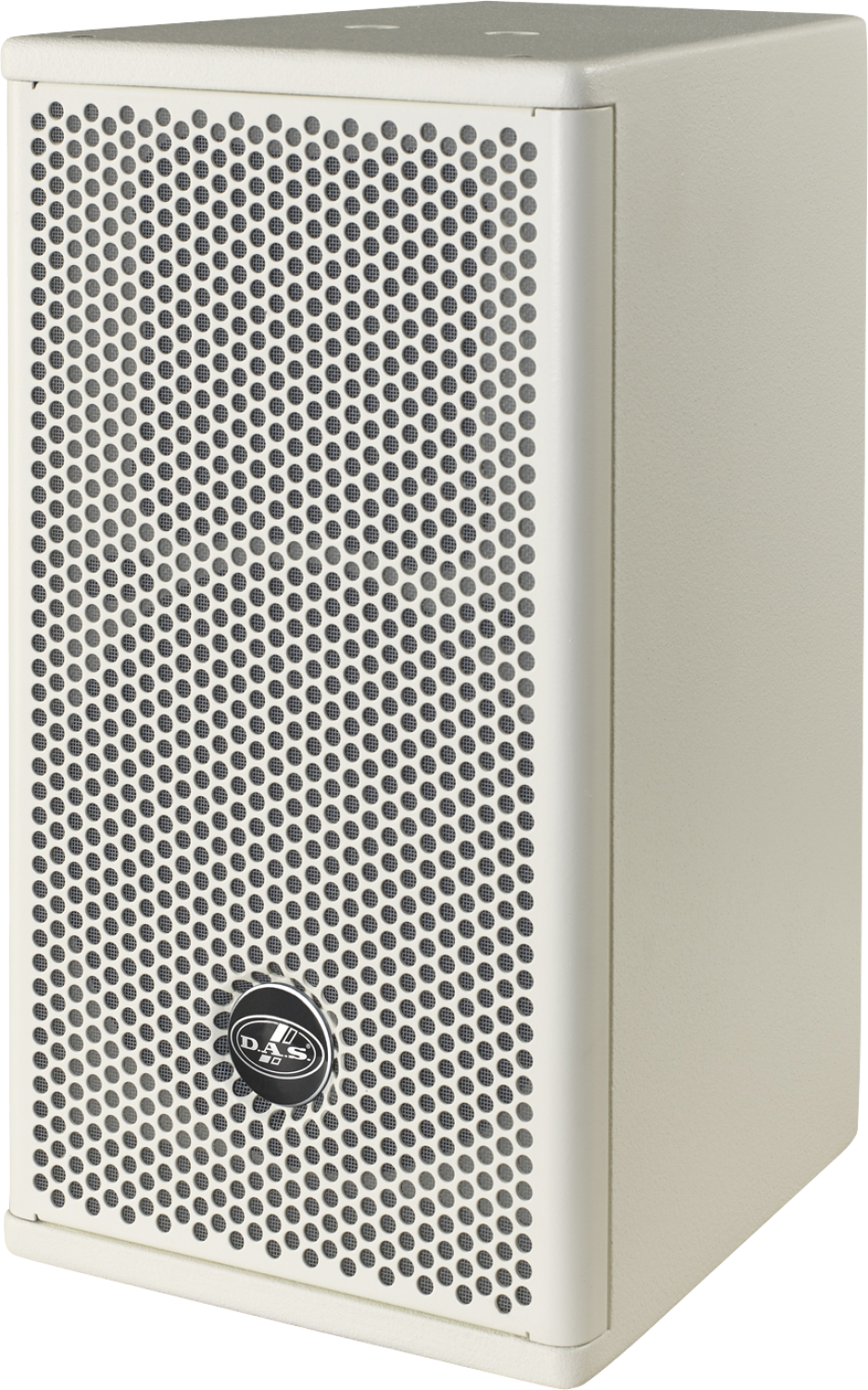

Die ARTEC-508 ist ein kompakter passiver 2-Weg-Lautsprecher für die Festinstallation.

Die ARTEC-508 ist ausgestattet mit einem DAS Audio 8C 8“ Tief-Mitteltöner mit 2“ Schwingspule und einem DAS Audio M-34 1“ Druckkammerteiber mit Titanmenbran und 1.4“ VCD, der auf ein 80°x 80° Horn wirkt.

Mit einer Belastbarkeit von 300 W/RMS erzielt die ARTEC-508 einen Schallpegel von 122 dB Peak bei einem Frequenzgang von 60Hz bis 20 Khz.

Das Gehäuse ist aus Birken-Multiplex gefertigt und mit einer hochwertigen ISO-flex Polyurethan-Beschichtung versehen. Dank integrierter M10-Montagepunkte, umfangreichem optionalem Zubehör zum Fliegen oder zur Wand- oder Deckenmontage, sowie der Vorbereitung für VESA 75/100 Halterungen lässt sich die ARTEC-508 extrem vielseitig einsetzen und mühelos in unterschiedlichsten Anwendungen installieren.

Für optimale Wiedergabeeigenschaften und Betriebssicherheit empfehlen wir die Verwendung von DAS Audio Endstufen und Signalprozessoren.

Erhältlich in schwarz und weiß.
Performance
Frequency Range (-10 dB)60 Hz – 20 kHz
Horizontal Coverage (-6 dB)80º
Vertical Coverage80º
Nominal Impedance8 ohms
RMS Power Handling300 W
Peak Power Handling1200 W
On-axis Sensitivity 1W/1 m90 dB SPL
Maximum Peak SPL at 1 m137 dB
Recommended AmplifierDX-80-230
DX-80-115
Recommended ProcessorDSP-2040
Connectors

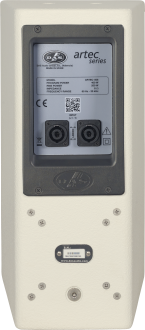

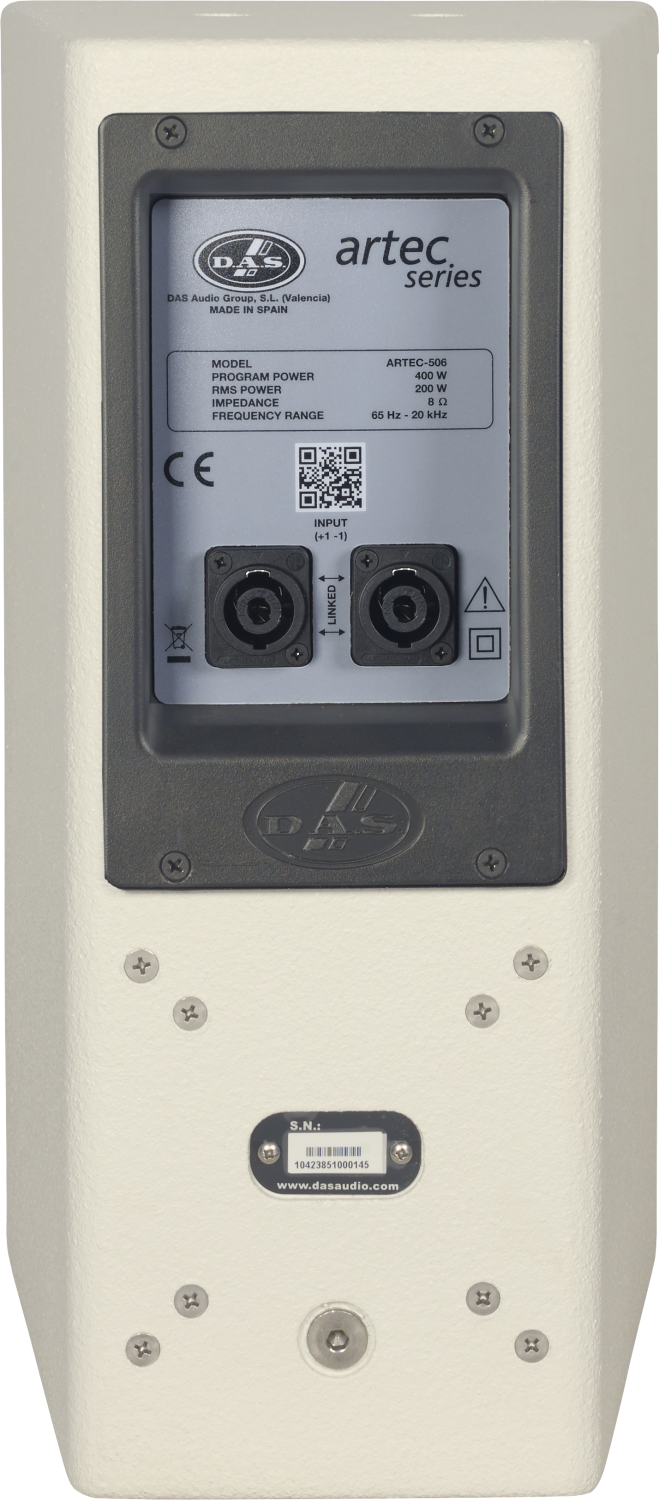

Audio Input Connector1 x speakON NL4
Audio Output Connector1 x speakON NL4
Enclosure
Enclosure ConstructionBirch Plywood
Enclosure GeometryTrapezoidal
RiggingM10 Rigging Points
FinishISO-flex Paint
ColorWhite
Depth290 mm (11,4 in)
Dimensions ( H x W x D )450 x 245 x 290 mm
17,7 x 9,7 x 11,4 in
Net Weight11,5 kg ( 25,4 lb )
Components
LF Driver8C
HF DriverM-34
Horn/WaveguideBC-88
Shipping
Carton Dimensions ( H x W x D )541 x 310 x 355 mm
21,3 x 12,2 x 14,0 in
Shipping Weight13,0 kg ( 28,7 lb )
Qualifikation Format Größe
Datenblatt
HT_AR5508_01.pdf PDF 1.66 Mb
Benutzerhandbuch
UM_AR52_01_EN.pdf PDF 1.67 Mb
Konfigurationshandbuch
CG_AR500.pdf PDF 21.29 Mb
Strichzeichnung
CAD_2D_AR508.dwg DWG 374 Kb
LD_2D_AR508.svg SVG 114 Kb
LD_3D_AR508_SKETCHUP_01.skp SKP 837 Kb
Kataloge
CAT_DAS_2020_FULL_LINE_7_2.pdf PDF 13.19 Mb
ANL-2Satz mit vier Ringschrauben aus Schmiedestahl M10x40 und vier Stahlkarabinern
AX-SPG128 mm TV-Spigot-Klemmadapter mit M10-Gewinde für AXU/AXF-Halterungen
AX-SPG228 mm TV-Spigot-Klemmadapter mit Nut und Feder zur Befestigung an AXR-AR5
AXC-ATHalf-Coupler für Standard-Traverse
AXF-AR508-WSchwenk-Neige-Bügel für ARTEC-308-W/ARTEC-508-W/ARTEC-508A-W, weiß
AXR-AR5-WFlugmontagekamm für ARTEC-Serie 500/SF-10/SF 26, weiß
AXU-AR508-WU-Bügel zur Montage für ARTEC-508-W/ARTEC-508A-W, weiß
AXW-3Universeller Wandhalter inkl. Safety für diverse Modelle, WLL=16 kgf, schwarz
TRD-6Distanzstange mit Ring-Lock-Sicherungssystem, schwarz
TRD-7Höhenverstellbare Distanzstange mit Ring-Lock-Sicherungssystem, schwarz
TRPD-S2-PAK
8C8″ Tief-Mitteltöner, 2″ VCD, Ferrit, 200 W AES, 8 Ohm
BC-8880°x80°, 1″-Kehle, Polyamid-Faserverbundstoff
F-AR508Passive Frequenzweiche für ARTEC-508
GM-8CRecone-Kit für 8C-Lautsprecher
GM-M34Ersatz-Membran passend für M-34-Druckkammertreiber
M-34Druckkammertreiber, 1,4″ VCD, Ferrit, 1″-Kehle, 50 W AES, 8 Ohm
