PRODUKTE / ARTEC 500 SERIES

ARTEC-526

P/N. 10423180

Modell
P/N.

Eigenschaften

Passiver 2-Weg Lautsprecher
80° x 80°
Birken-Multiplex-Gehäuse
ISO-flex PU-Lack
2 x Speakon NL4 Anschluss
Optimiert für die Festinstallation

Anwendungen

Professionelle Installationssysteme
Gotteshäuser
Auditorien/Theater
Themenparks
Außenanwendungen

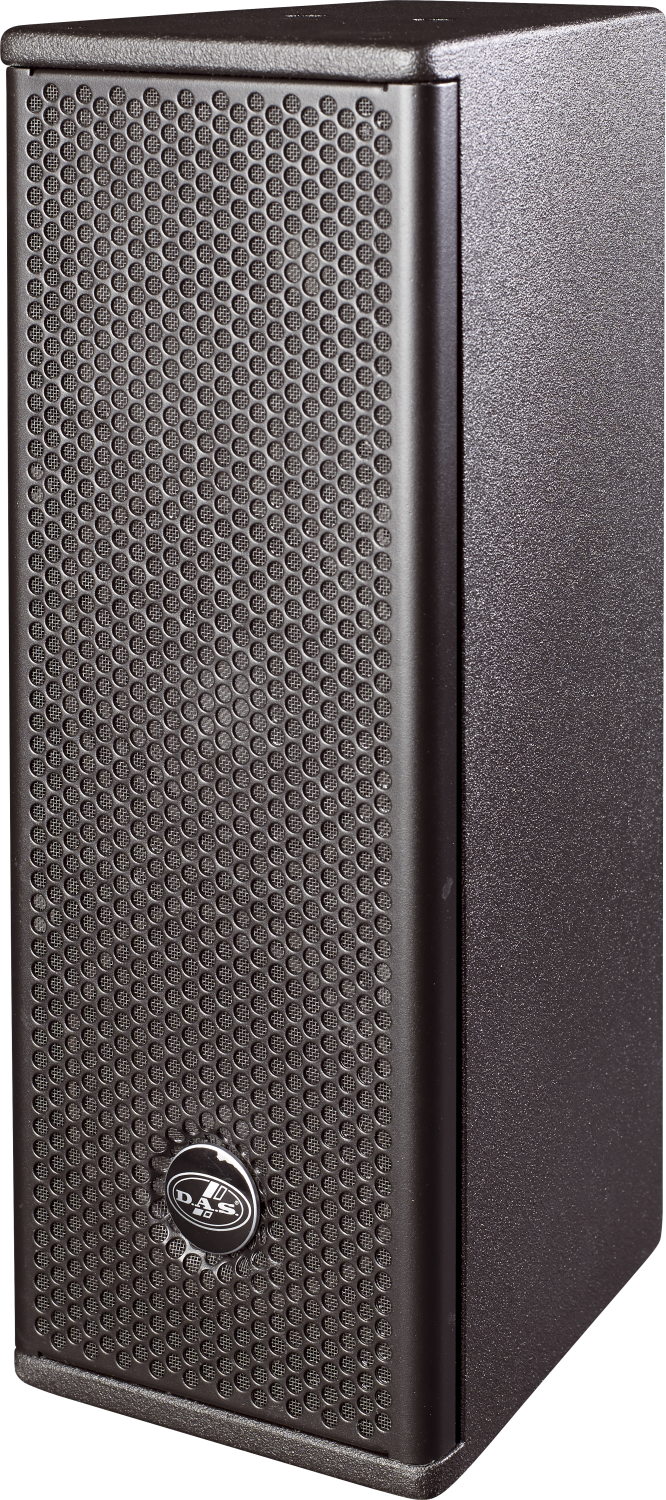

Die ARTEC-526 ist ein kompakter passiver 2-Weg-Lautsprecher für die Festinstallation.

Die ARTEC-526 ist ausgestattet mit zwei DAS Audio 6P 6“ Tief-Mitteltöner mit 2“ Schwingspule und einem DAS Audio M-34 1“ Druckkammerteiber mit Titanmenbran und 1.4“ VCD, der auf ein 80°x 80° Horn wirkt.

Mit einer Belastbarkeit von 400 W/RMS erzielt die ARTEC-526 einen Schallpegel von 125 dB Peak bei einem Frequenzgang von 60Hz bis 20 Khz.

Das Gehäuse ist aus Birken-Multiplex gefertigt und mit einer hochwertigen ISO-flex Polyurethan-Beschichtung versehen. Dank integrierter M10-Montagepunkte, umfangreichem optionalem Zubehör zum Fliegen oder zur Wand- oder Deckenmontage, sowie der Vorbereitung für VESA 75/100 Halterungen lässt sich die ARTEC-526 extrem vielseitig einsetzen und mühelos in unterschiedlichsten Anwendungen installieren.

Für optimale Wiedergabeeigenschaften und Betriebssicherheit empfehlen wir die Verwendung von DAS Audio Endstufen und Signalprozessoren.

Erhältlich in schwarz und weiß.
Performance
Frequency Range (-10 dB)60 Hz – 20 kHz
Horizontal Coverage (-6 dB)80º
Vertical Coverage80º
Nominal Impedance16 ohms
RMS Power Handling400 W
Peak Power Handling1600 W
On-axis Sensitivity 1W/1 m93 dB SPL
Maximum Peak SPL at 1 m125 dB
Recommended AmplifierINTEGRAL-A402
INTEGRAL-A404
INTEGRAL-A1002
INTEGRAL-A1004
INTEGRAL-A1602
INTEGRAL-A1604
INTEGRAL-MA1004
INTEGRAL-MA1604
Recommended ProcessorINTEGRAL-M88
INTEGRAL-MA1604
INTEGRAL-MA1004
Connectors

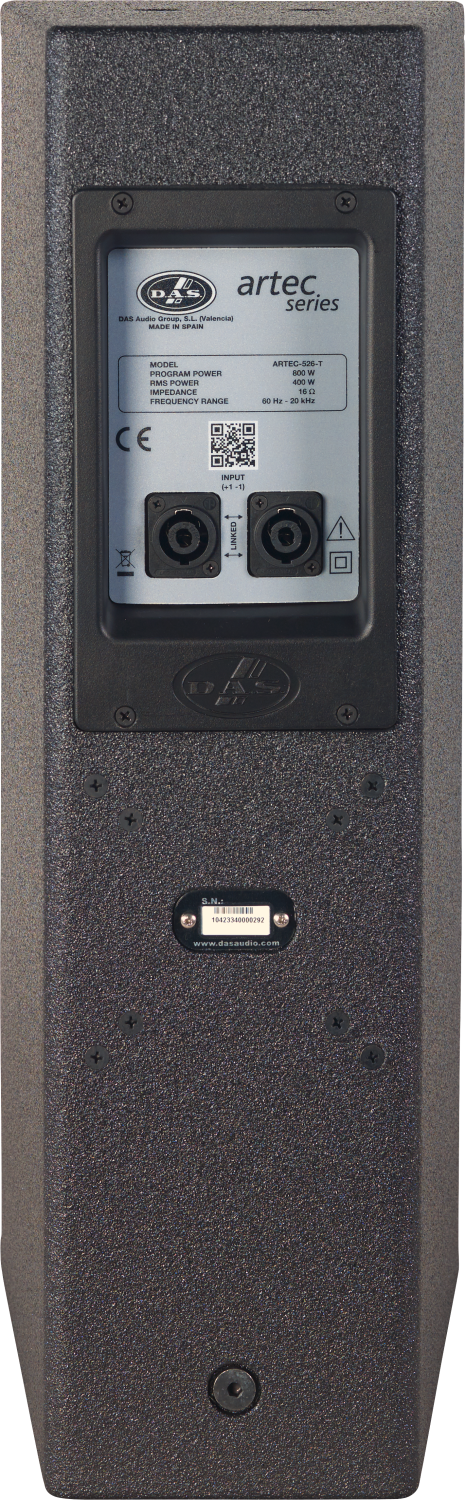

Audio Input Connector1 x speakON NL4
Audio Output Connector1 x speakON NL4
Enclosure
Enclosure ConstructionBirch Plywood
Enclosure GeometryTrapezoidal
RiggingM10 Rigging Points
FinishISO-flex Paint
Depth260 mm (10,2 in)
Dimensions ( H x W x D )550 x 195 x 260 mm
21,7 x 7,7 x 10,2 in
Net Weight14,5 kg ( 32,0 lb )
Components
LF Driver6P
HF DriverM-34
Horn/WaveguideBC-88
Shipping
Carton Dimensions ( H x W x D )638 x 266 x 330 mm
25,1 x 10,5 x 13,0 in
Shipping Weight15,5 kg ( 34,2 lb )
