PRODUKTE / ACTION 500 SERIES

ACTION-S18A

P/N. 10427256

Modell
P/N.

Eigenschaften

Aktiver Bass-Reflex-Subwoofer
Birken-Multiplex-Gehäuse
Robuster ISO-flex PU-Lack
DAScontrol™ LCD-Display
PowerCon In/Out Netzanschluss

Anwendungen

Konzerte und Firmen-AV-Systeme
Mobile und Live-Clubs
Konzertsäle, Theater und Auditorien
Gotteshäuser

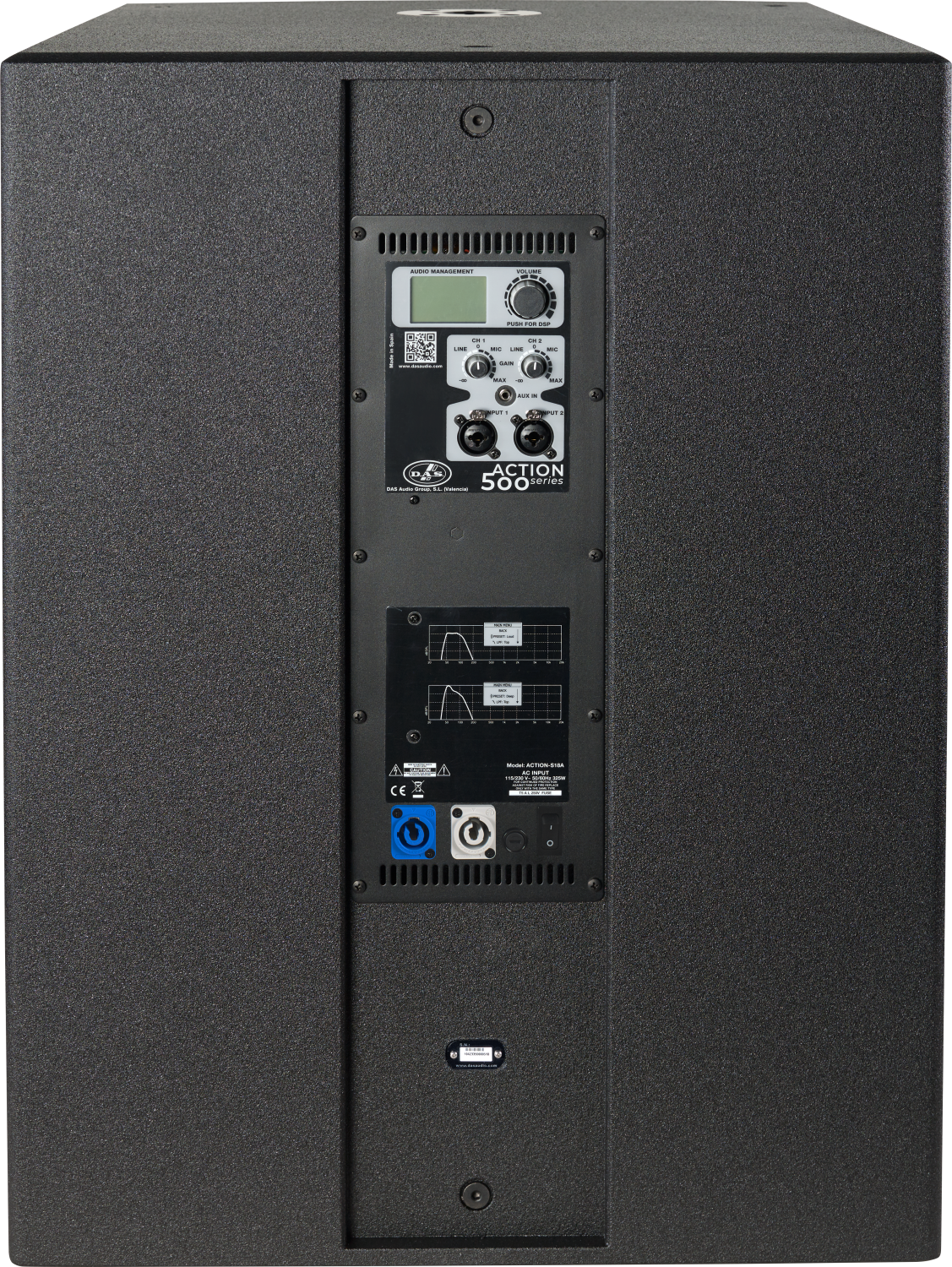

Der ACTION-S18A ist ein aktiver Bass-Reflex-Subwoofer mit integrierter, konvektionsgekühlter Class-D Endstufe mit 1500 W/peak und wird über einen 24-Bit DSP kontrolliert, der zusätzlichen Funktionen wie 2 EQ-Presets (deep/loud), einen variablen Tiefpassfilter, Delay (max. 10m) oder Standby-Modus bietet und sich durch DAScontrol™ mit LCD-Display und Encoder sehr einfach bedienen lässt.

Der verwendete DAS 18FW4 Tieftöner mit 3“ Schwingspule bietet eine hohe Belastbarkeit dank doppellagiger 20mm Wicklung und optimaler Ventilation.

Das hochwertige Gehäuse ist aus Birkenmultiplex gefertigt, mit dem robusten ISO-flex PU-Lack versehen und verfügt über einen Hochständerflansch und zwei Griffe.

Mit zwei Line-Eingängen mit Combo-Buchse und zwei XLR-Ausgängen lässt sich der ACTION-S18A auch als Mono-Sub in 2.1-Systemen einsetzen.
Performance
Frequency Range (-10 dB)35 Hz -125 Hz (variable LPF)
Maximum Peak SPL at 1 m134 dB
Electronics and Connectors
Nominal Amplifier Power (continuous)750 W
Nominal Amplifier Power (peak)1500 W
Input TypeBalanced
Input Impeadance20 kohms
Input Sensitivity1.95 V (+8 dBu)
Audio Signal Input Connector2 x Female XLR
Audio Signal Loop Thru Connector1 x Male XLR
ControlDAScontrol™
Current Draw 230 V1.4 A
Enclosure
Enclosure ConstructionBirch Plywood
Enclosure GeometryRectangular
RiggingM10 Rigging Points
FinishISO-flex Paint
ColorBlack
Dimensions ( H x W x D )720 x 545 x 660 mm
28,3 x 21,5 x 26,0 in
Net Weight42,5 kg ( 93,7 lb )
Components
LF Driver18FW4
Shipping
Carton Dimensions ( H x W x D )795 x 595 x 690 mm
31,3 x 23,4 x 27,2 in
Shipping Weight45,5 kg ( 100,3 lb )
Qualifikation Format Größe
Datenblatt
HT_ACTIONS18A_00.pdf PDF 444 Kb
Benutzerhandbuch
UM_ACT5A_01_EN.pdf PDF 5.67 Mb
Strichzeichnung
CAD_2D_ACTS18A.dwg DWG 1.83 Mb
Kataloge
CAT_ACTION500_01.pdf PDF 7.09 Mb
CAT_DAS_2020_FULL_LINE_7_2.pdf PDF 13.19 Mb
ANL-2Satz mit vier Ringschrauben aus Schmiedestahl M10x40 und vier Stahlkarabinern
FUN-VT18Transport-Schutzhülle für 1 VANTEC-18/VANTEC-18A, schwarz
TRD-6Distanzstange mit Ring-Lock-Sicherungssystem, schwarz
TRD-7Höhenverstellbare Distanzstange mit Ring-Lock-Sicherungssystem, schwarz
18FW418″ Tieftöner, 3″ VCD, Ferrit, 600 W/AES, 4 Ohm
DSP-ACTION-S-18AErsatz-DSP-Platine für ACTION-S18A
GM-18FW4Recone-Kit für 18FW4-Lautsprecher
MP-ACTS18AErsatz-Endstufenmodul für ACTION-S18A
