ACTION-515A

P/N. 10427250

Modell
P/N.

Eigenschaften

Aktiver 2-Weg Lautsprecher
Birken-Multiplex-Multifunktionsgehäuse
Robuster ISO-flex PU-Lack
DAScontrol™ LCD-Display
PowerCon Netzanschluss

Anwendungen

Konzerte und Firmen-AV-Systeme
Mobile und Live-Clubs
Konzertsäle, Theater und Auditorien
Gotteshäuser

DAScontrol
Die ACTION-515A ist ein sehr leistungsfähiger Aktivlautsprecher, ideal für eine Vielzahl an Anwendungen sowohl im mobilen Einsatz, als auch permanent installiert, als Vollbereichslautsprecher oder in Kombination mit Subwoofern.

Die integrierte, konvektionsgekühlte Class-D-Bi-Amp-Endstufe liefert 1000 W/peak und wird über einen 24-Bit DSP kontrolliert, der eine Vielzahl an zusätzlichen Funktionen wie 3 Voicing-Presets, Hochpassfilter, Delay (max. 10m) oder Standby-Modus bietet und sich durch DAScontrol™ mit LCD-Display und Encoder sehr einfach bedienen lässt.

Die DAS Audio Lautsprecherkomponenten aus eigener Entwicklung bestehen aus einem 15MI4 12“Tieftöner mit 2,5“ VCD und einem M34 1“ Treiber mit Titanmembran und 1,4“ VCD der auf ein drehbares 90°x60° Hochtonhorn wirkt.

Das hochwertige Gehäuse ist aus Birkenmultiplex gefertigt, mit dem robusten ISO-flex PU-Lack versehen und verfügt neben diversen M10-Flugpunkten über eine abgeschrägte Rückseite zur Anwendung als Bodenmonitor. Es stehen zwei 35mm Flansche zur Stativaufnahme mit 0° und -10° zu Verfügung.

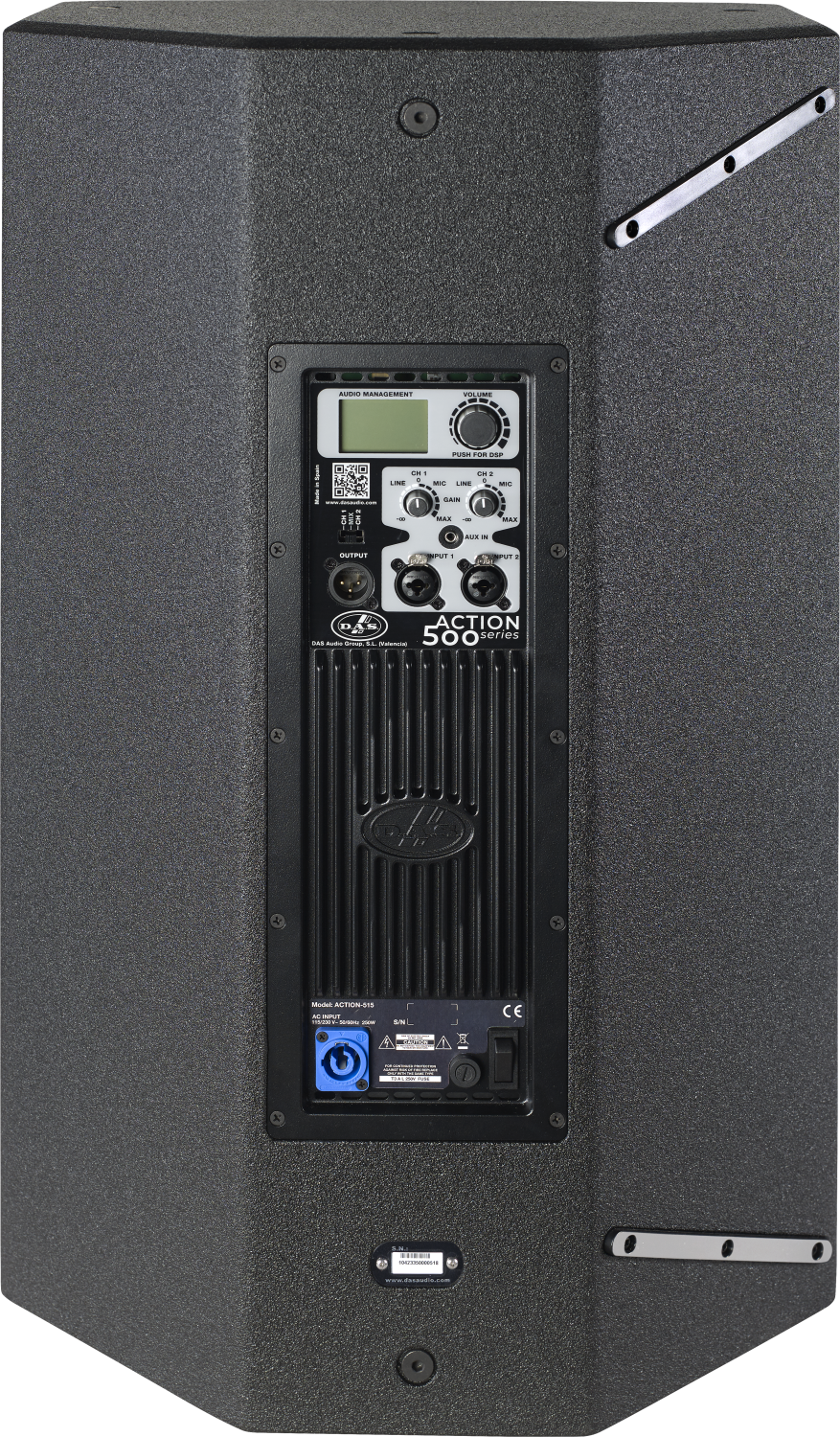

Mit zwei getrennt regelbaren Mic-/Line-Eingängen mit Combo-Buchse, einem zusätzlichen 3,5mm Aux-Eingang und PowerCon-Netzanschluss bietet die ACTION-Serie universelle und professionelle Anschlussmöglichkeiten.

Performance
Frequency Range (-10 dB)45 Hz – 20 kHz
Horizontal Coverage (-6 dB)90º
Vertical Coverage60º
Maximum Peak SPL at 1 m131 dB
Electronics and Connectors
Nominal Amplifier Power (continuous)500 W
Nominal Amplifier Power (peak)1000 W
Input TypeBalanced
Input Impeadance20 kohms
Input Sensitivity1.95 V (+8 dBu)
Audio Signal Input Connector2 x Female XLR
AUX Input1 x 3.5 mm Mini Jack
Audio Signal Loop Thru Connector1 x Male XLR
ControlDAScontrol™
Current Draw 230 V1.1 A
Enclosure
Enclosure ConstructionBirch Plywood
Enclosure GeometryTrapezoidal
RiggingM10 Rigging Points
FinishISO-flex Paint
ColorBlack
Dimensions ( H x W x D )720 x 445 x 385 mm
28,3 x 17,5 x 15,2 in
Net Weight23,5 kg ( 51,8 lb )
Components
LF Driver15MI4
HF DriverM-34
Horn/WaveguideBC-916
Shipping
Carton Dimensions ( H x W x D )785 x 430 x 505 mm
30,9 x 16,9 x 19,9 in
Shipping Weight26,5 kg ( 58,4 lb )
Qualifikation Format Größe
Datenblatt
HT_ACTION515A_00.pdf PDF 1.29 Mb
Benutzerhandbuch
UM_ACT5A_01_EN.pdf PDF 5.67 Mb
Strichzeichnung
CAD_2D_ACT515A.dwg DWG 2.12 Mb
Kataloge
CAT_ACTION500_01.pdf PDF 7.09 Mb
CAT_DAS_2020_FULL_LINE_7_2.pdf PDF 13.19 Mb
