ACTION 500 SERIES Vollständing serie

ACTION-515

P/N. 10427249


Modell

Farbe

  • ACTION-515
    P.N. 10427249

Eigenschaften

Passives 350-Watt-15″-2-Wege-Vollbereichssystem mit drehbarem 90×60-Horn, schwarz

  • SPL Max: 131 dB
  • Dispersion: 90º x 60º
  • Gewicht: 22,0 kg ( 50,2 lb )

Datenblatt herunterladenHändler
Teilen

Beschreibung

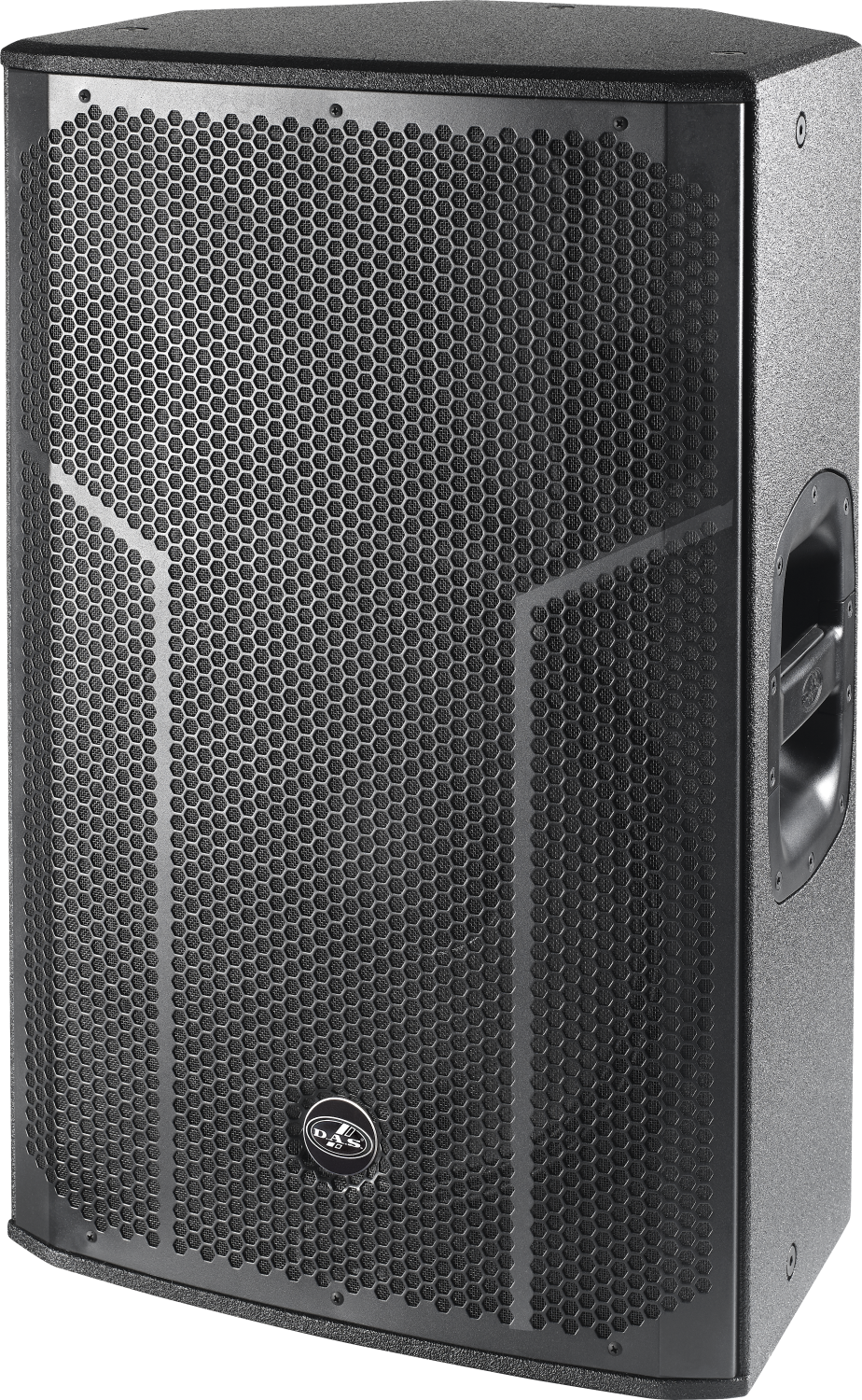

Die ACTION-515 ist ein passiver 2-Weg-Lautsprecher ausgestattet mit dem DAS 15MI 15“Tief-Mitteltöner mit 2.5“ VCD und dem DAS M-34 1“ Druckkammertreiber mit Titanmembran und 1.4“ VCD.



Der nominale Abstrahlwinkel des drehbaren Hochtonhorns beträgt 90°x60° und bietet zusammen mit der multifunktionellen Gehäuseform inkl. abgeschrägter Rückseite, den integrierten M10-Montagepunkten sowie dem optional erhältlichen Zubehör eine Vielzahl an möglichen Anwendungen.

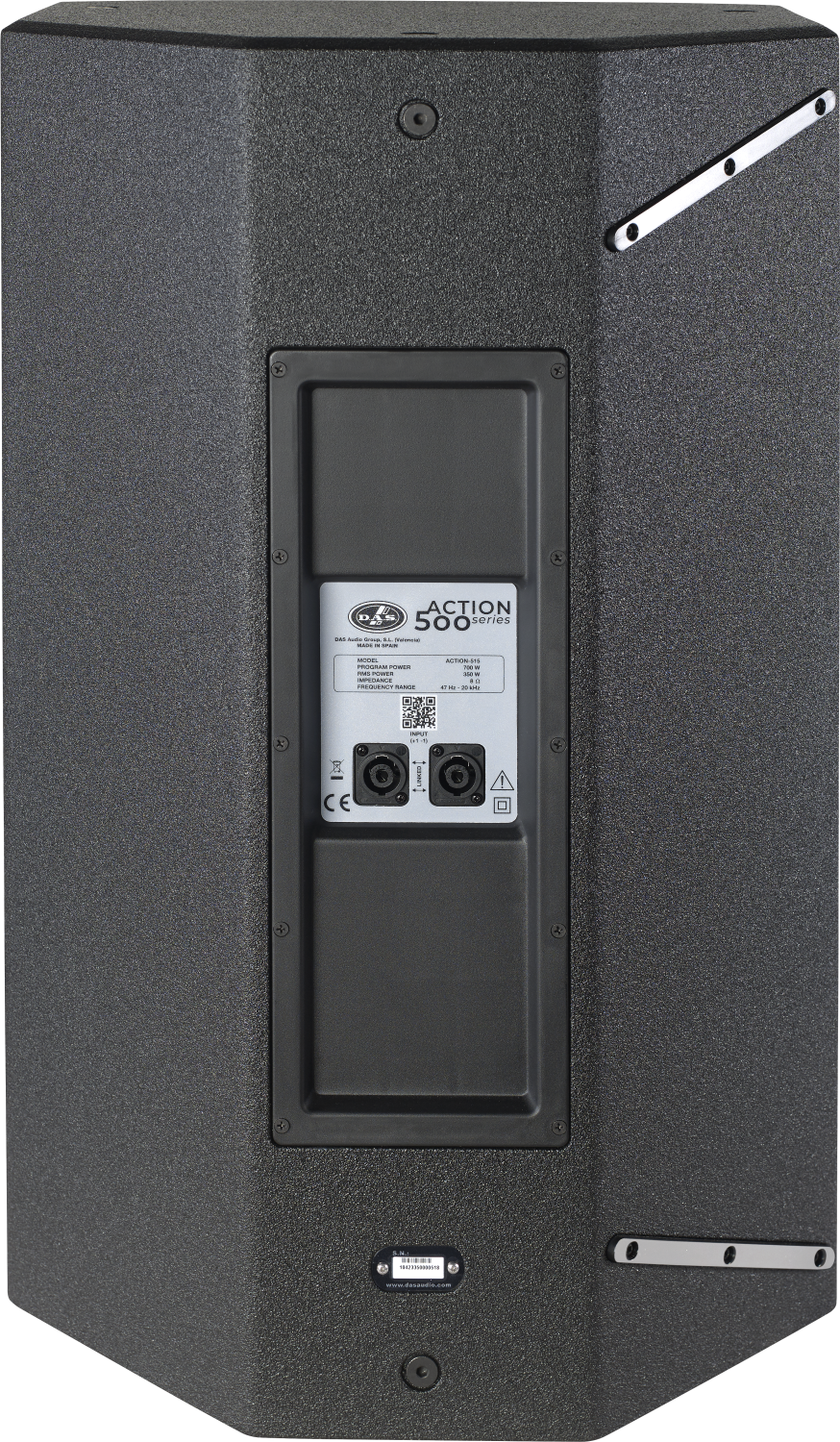

Das hochwertige Gehäuse ist aus Birkenmultiplex gefertigt und mit der robusten Polyurethanbeschichtung ISO-flex versehen. Zum Anschluss stehen zwei Speakon NL4 Anschlüsse zur Verfügung.

Für optimale Wiedergabeeigenschaften und höchste Betriebssicherheit empfehlen wir den Einsatz in Kombination mit DAS Audio Endstufen und einem DAS Audio Controller.

technische Daten

Performance
Frequency Range (-10 dB)47 Hz – 20 kHz
Horizontal Coverage (-6 dB)90º
Vertical Coverage60º
Nominal Impedance8 ohms
RMS Power Handling350 W
Peak Power Handling1400 W
On-axis Sensitivity 1W/1 m96 dB SPL
Maximum Peak SPL at 1 m131 dB
Connectors
Audio Input Connector1 x speakON NL4
Audio Output Connector1 x speakON NL4
Enclosure
Enclosure ConstructionBirch Plywood
Enclosure GeometryTrapezoidal
RiggingM10 Rigging Points
FinishISO-flex Paint
ColorBlack
Dimensions ( H x W x D )720 x 445 x 385 mm
28,3 x 17,5 x 15,2 in
Net Weight22,0 kg ( 50,2 lb )
Components
LF Driver15MI
HF DriverM-34
Horn/WaveguideBC-916
Shipping
Carton Dimensions ( H x W x D )785 x 430 x 505 mm
30,9 x 16,9 x 19,9 in
Shipping Weight24,5 kg ( 54,0 lb )
