PRODUTOS / ARA SERIES

SARA-SUB

P/N. 10420520

Modelo
P/N

Características

Aplicação

Festivais e concertos ao ar livre
Teatros, auditórios e centros de interpretação
Grandes clubes com música ao vivo
Som direto turnês/Serviços de aluguel

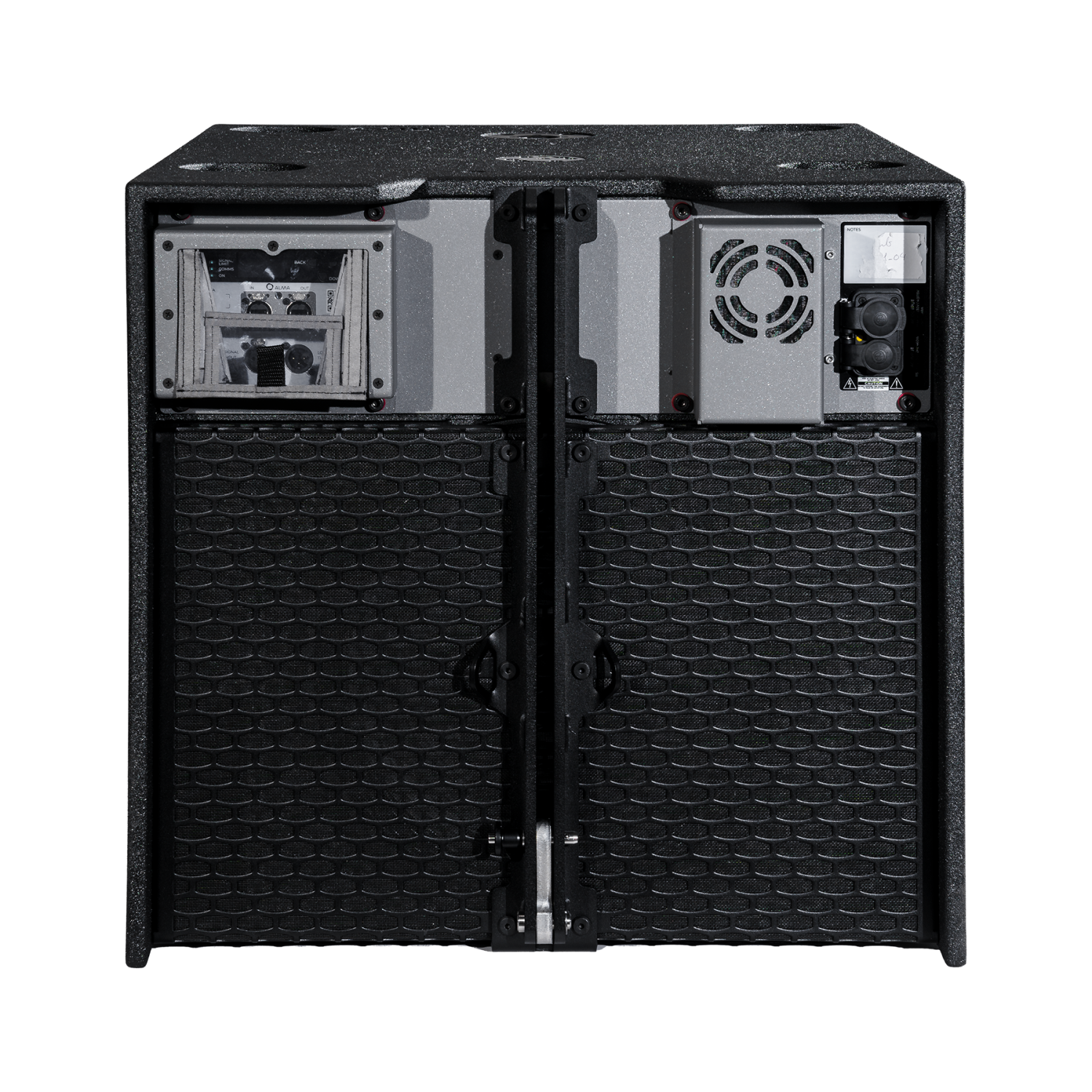

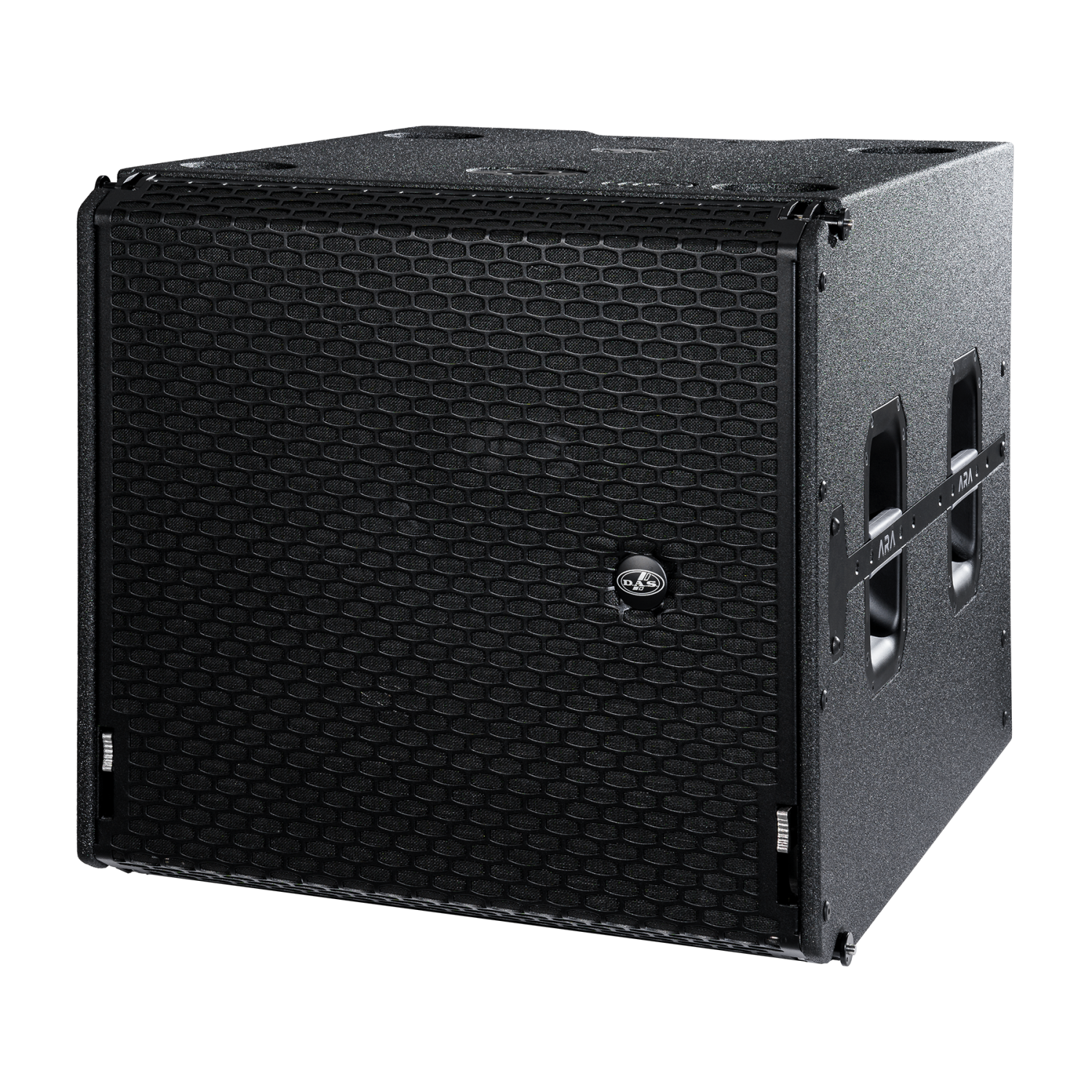

SARA-SUB é um subwoofer de alta fidelidade que oferece uma resposta de graves precisa e poderosa graças ao seu design cardióide. O sistema incorpora um alto-falante DAS 18UXN de neodímio com bobina de 4”, que permite uma excelente reprodução de baixas frequências. Além disso, possui falante traseiro 15FWN, também feito de neodímio e bobina de 3”, que é responsável por criar o padrão de dispersão cardióide necessário para compensar a energia indesejada na parte traseira.

O amplificador de classe D incorporado no SARA-SUB, possui 4 canais em modo bridge para cada um dos alto-falantes. A fonte de alimentação chaveada possui fator de correção, que permite maior eficiência e confiabilidade em todas as condições de operação. O DSP integrado otimiza os parâmetros de sinal para os alto-falantes e permite compensação de 14 dB para a execução do cardióide na faixa de 40 Hz a 80 Hz.

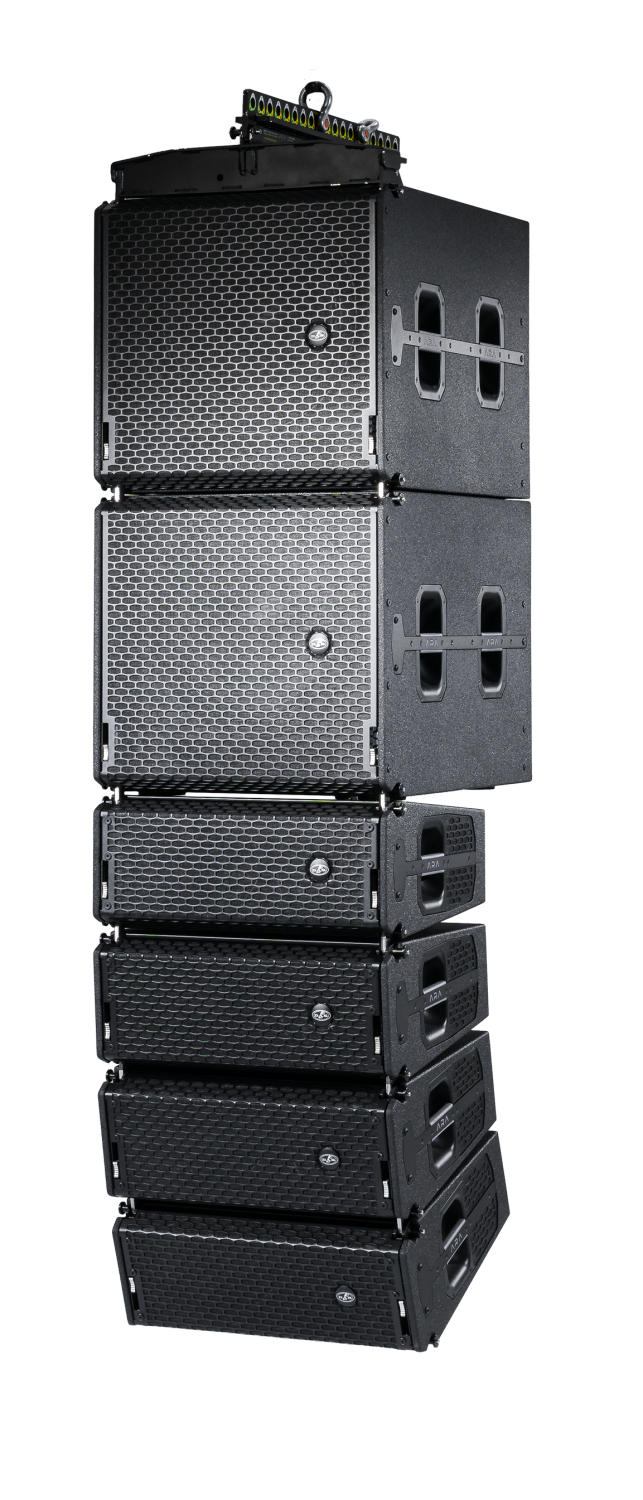

O design do gabinete atende aos rígidos padrões DAS utilizando materiais de alta qualidade, como compensado de bétula e proteção externa ISO-flex™. Além disso, o sistema de rigging permite pendurar SARA sob o SARA-SUB, usando o JP-SARA. As grades de metal incorporam tecido acusticamente transparente e repelente de umidade. As alças embutidas nas laterais do invólucro facilitam seu transporte e manuseio.

Performance
Frequency Range (-10 dB)35 Hz – 125 Hz
Maximum Linear SPL1134 dB
Maximum SPL2138 dB
1. Measured Maximum Linear SPL at 1m according to AES75 standard using 18dB crest factor M-Noise.
2. Measured Maximum SPL at 1m using burst noise.
Electronics and Connectors
Nominal Amplifier Power (continuous)3000 W
Nominal Amplifier Power (peak)6000 W
Input TypeBalanced Analog
Input Impeadance20 kohms
Input Sensitivity6.2 V (+18 dBu)
Audio Signal Input Connector1 x Female XLR
Audio Signal Loop Thru Connector1 x Male XLR
Audio/Data Input ConnectoretherCON
ControlALMA
Audio + Data Loop Thru ConnectoretherCON
AC Output ConnectorpowerCON TRUE1
Current Draw 230 V / 115 V4 A / 8 A
Sampling Rate96kHz
Enclosure
Enclosure ConstructionBirch Plywood
Enclosure GeometryRectangular
RiggingCaptive Rigging System
FinishISO-flex Paint
ColorBlack
IP RatingIP43
Dimensions ( H x W x D )590 x 660 x 790 mm
23,5 x 26,0 x 31,2 in
Net Weight67,0 kg ( 148,0 lb )
Components
LF Driver18UXN
LF Cardioid Driver15FWN
Título Formato Tamanho
Folha de dados
HT_SARASUB_00.pdf PDF 842 Kb
Manual do Usuário
UM_ARA_01.pdf PDF 5.22 Mb
UM_ARA_ES_01.pdf PDF 5.23 Mb
Manual de suspensão
RM_SARA_SARASUB_EN.pdf PDF 9.21 Mb
Guia de configurações
CG_SARA_208V.pdf PDF 16.47 Mb
CG_SARA_230V.pdf PDF 19.66 Mb
Software
SW_EASEFOCUS3_GLL_V2.1.zip ZIP 202.19 Mb
ALMA_Setup_1.2.5.exe EXE 122.4 Mb
ALMA-1.2.5.dmg DMG 159.78 Mb
Desenho de linha
CAD_2D_SARA-SUB.dwg DWG 1.01 Mb
FM2271BI3450_10106101_IMD.png AX-SARAEstrutura de suspensão removível para suspender SARA (máx. 24 u.) e SARA-SUB (máx. 16 u.), preto
FM2352BI3568_10106108_IMD.png AXS-SARAPlataforma metálica para empilhar sistemas SARA (máx. 4 unidades) sobre os subwoofers.
FM2280BI1911_10103789_2_clone_IMD.png FUN-2-SARA-SUBCover de transporte protetor para 2 u. SARA-SUB em PL-SARA-SUB, preto
FM2278BI3486_10102958_IMD.png JP-SARAPeça de junção para empilhamento / montagem de SARA/SARA-SUB.
FM2275BI3448_10113340_IMD.png PL-SARA-SUBCarrinho de transporte de madeira para SARA-SUB (máx 3 u.), preto
FM2267BI2867_20208986_2_clone_IMD.png 15FWN
FM1363BI1725_20208920_IMD.png 18UXNAlto-falante de subgraves de 18″, bobina 4″, imã de neodímio, 1100 W AES, 8 ohm
FM460BI1905_20208530_IMD.png GM-18UXNReposição para alto-falante 18UXN
