ACTION-M512

P/N. 10427243

Modelo
P/N

Características

Monitor de estágio passivo de duas vias
Gabinete de contrachapado de madeira de bétula
Acabamento ISO-flex resistente
Processador recomendado: DSP-226
Amplificadores recomendados: Série PA

Aplicação

Reforço sonoro direto
Bandas, Grupos e DJ’s
Mensagem de voz e Música Vocal
A/V, Conferencias e apresentações

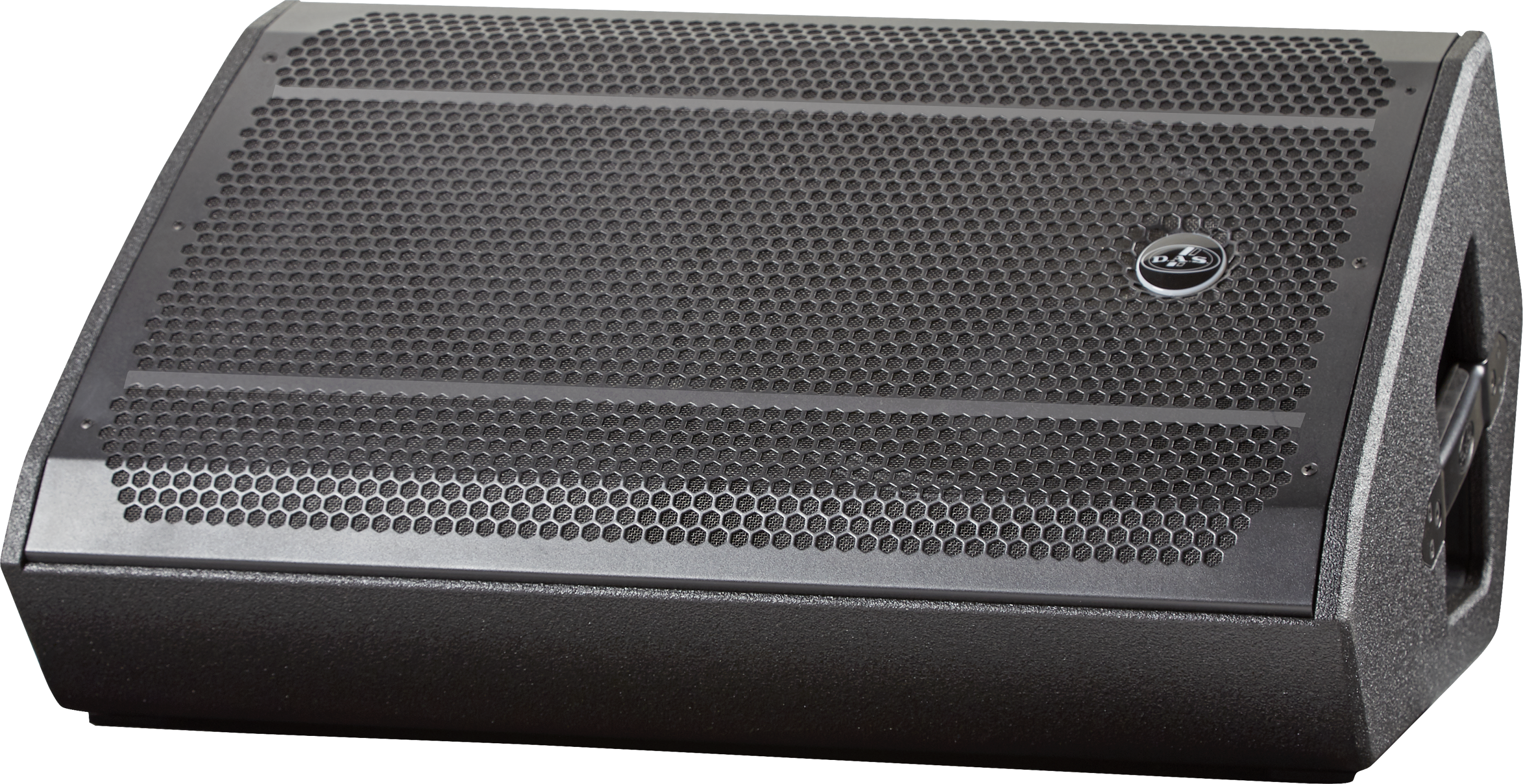

O ACTION-M512 é um monitor de palco projetado para fornecer grande versatilidade de uso, desde instalações fixas até sua aplicação mais comum, com monitor portátil. Graças ao seu difusor rotativo de 80º x 50º, este sistema também pode ser usado como um sistema de PA.

Como parte da cultura da nossa empresa, todos os nossos sistemas são desenvolvidos sob a mesma filosofia, aplicando a mais alta qualidade possível tanto aos materiais quanto ao design do sistema como um todo. Na série ACTION-500 usamos o mesmo contrachapado de bétula, que usamos em nossos sistemas de turnê, atingindo uma proteção de acústica e robustez dificilmente igual no segmento.

Para obter um desempenho ideal das versões passivas do ACTION-500 de forma duradoura, devemos entender que este será apenas um sistema de som completo usando nossos amplificadores e processadores, onde os pré-ajustes e limitadores são armazenados.
Performance
Frequency Range (-10 dB)63 Hz – 20 kHz
Horizontal Coverage (-6 dB)80º
Vertical Coverage50º
Nominal Impedance8 ohms
RMS Power Handling300 W
Peak Power Handling1200 W
On-axis Sensitivity 1W/1 m95 dB SPL
Maximum Peak SPL at 1 m130 dB
Recommended AmplifierPA-1500
Recommended ProcessorDSP-226

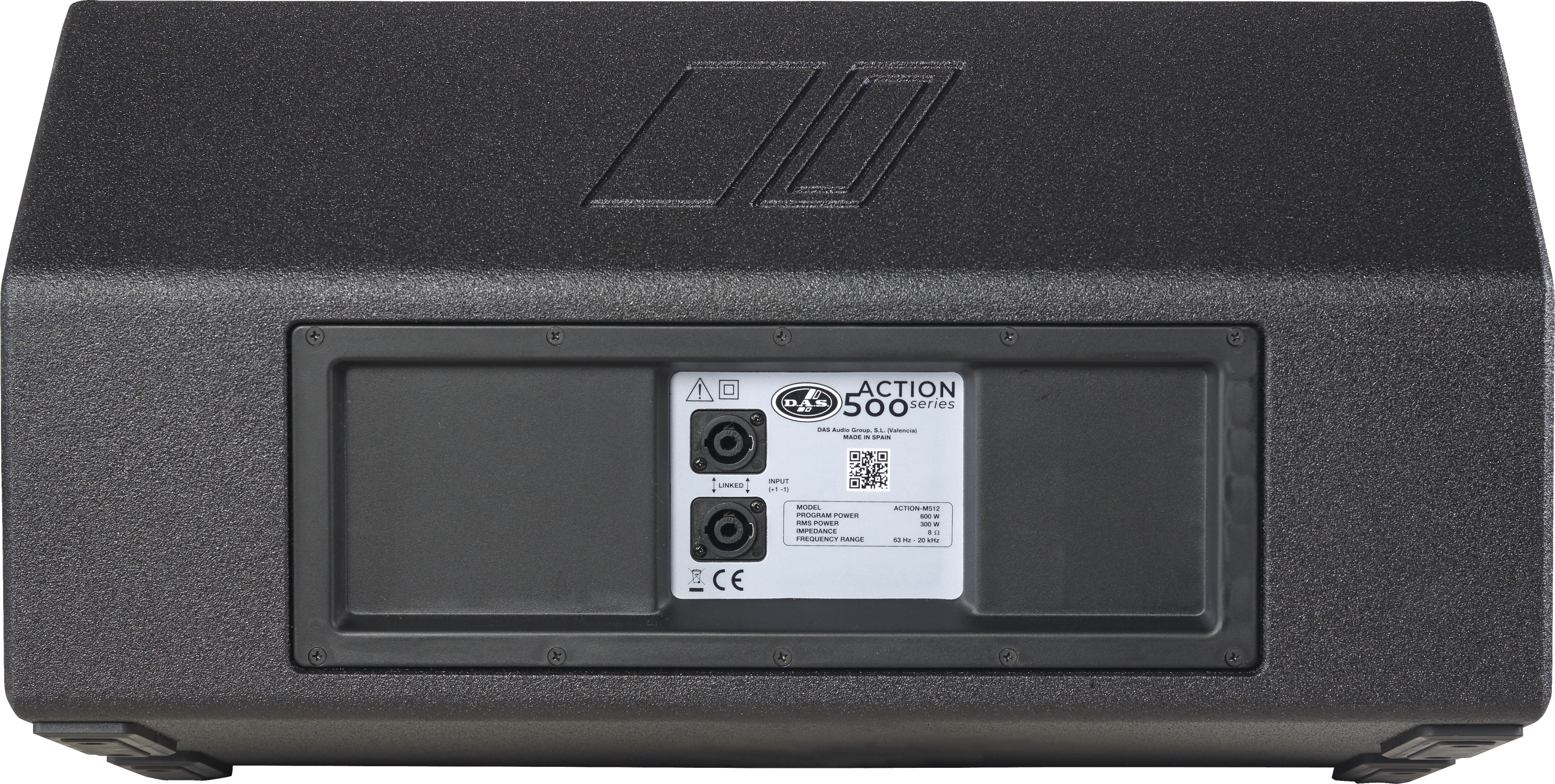

Connectors
Audio Input Connector1 x speakON NL4
Audio Output Connector1 x speakON NL4
Enclosure
Enclosure ConstructionBirch Plywood
Enclosure GeometryTrapezoidal
FinishISO-flex Paint
ColorBlack
Depth450 mm (17,7 in)
Dimensions ( H x W x D )335 x 650 x 450 mm
13,2 x 25,6 x 17,7 in
Net Weight17,5 kg ( 38,5 lb )
Components
LF Driver12MI
HF DriverM-34
Horn/WaveguideBC-85
Shipping
Carton Dimensions ( H x W x D )383 x 747 x 503 mm
15,1 x 29,4 x 19,8 in
Shipping Weight18,6 kg ( 40,9 lb )
Título Formato Tamanho
Folha de dados
HT_ACTIONM512_00.pdf PDF 489 Kb
Manual do Usuário
UM_ACT5_01_EN.pdf PDF 5.43 Mb
Desenho de linha
CAD_2D_ACTM512.dwg DWG 726 Kb
Catálogos
CAT_ACTION500_01.pdf PDF 7.09 Mb
CAT_DAS_2020_FULL_LINE_7_2.pdf PDF 13.19 Mb
FUN-ACTM12Cover transporte para 1 unid. Action-M12/Action-M12A
SPK4-1Cabo de alto-falante de 1m, 4x (2,5mm2), 2x NL4
SPK4-10Cabo de alto-falante de 10m, 4x (2,5mm2), 2x NL4
SPK4-20Cabo de alto-falante de 20m, 4x (2,5mm2), 2x NL4
TRD-6Suporte ”ring lock” 35 mm x 750 mm para caixas satélites, preto
TRD-7Montagem em poste 35 mm de altura ajustável (1005 mm – 1485 mm) com “ring lock” para uso entre sistemas de satélite e subsistemas, preto
TRPD-S2-PAKConjunto de 2 tripés leve para copo de 35 mm, regulável em altura com rosca de presão e sistema de segurança com passador.
12MIAlto-falante de médios-graves de 12″, bobina 2,5″, ímã de ferrite, 300 W AES, 8 ohm
BC-85Difusor 80 x 50, poliamida com fibra, 1″ de garganta
F-ACTM512Filtro passivo para ACTION-M512
GM-12MIReposição para alto-falante 12MI
GM-M34Diafragma para driver de compressão M-34
M-34Driver de compressão, bobina 1,4″, ímã de ferrite, 1″ de garganta, 50 W AES, 8 ohm
