PRODUTOS / ACTION 500 SERIES

ACTION-508A

P/N. 10427241

Modelo
P/N

Características

Sistema ativo biamplificado
Amplificador de Classe D de 720 W pico duplo canal
Gabinete de contrachapado de madeira de bétula
Acabamento ISO-flex resistente
Interface DAScontrol™ para fácil montagem e ajuste
DSP com pré-definições e tela LCD

Aplicação

Reforço sonoro direto
Bandas, Grupos e DJ’s
Mensagem de voz e Música Vocal
A/V, Conferencias e apresentações

DAScontrol

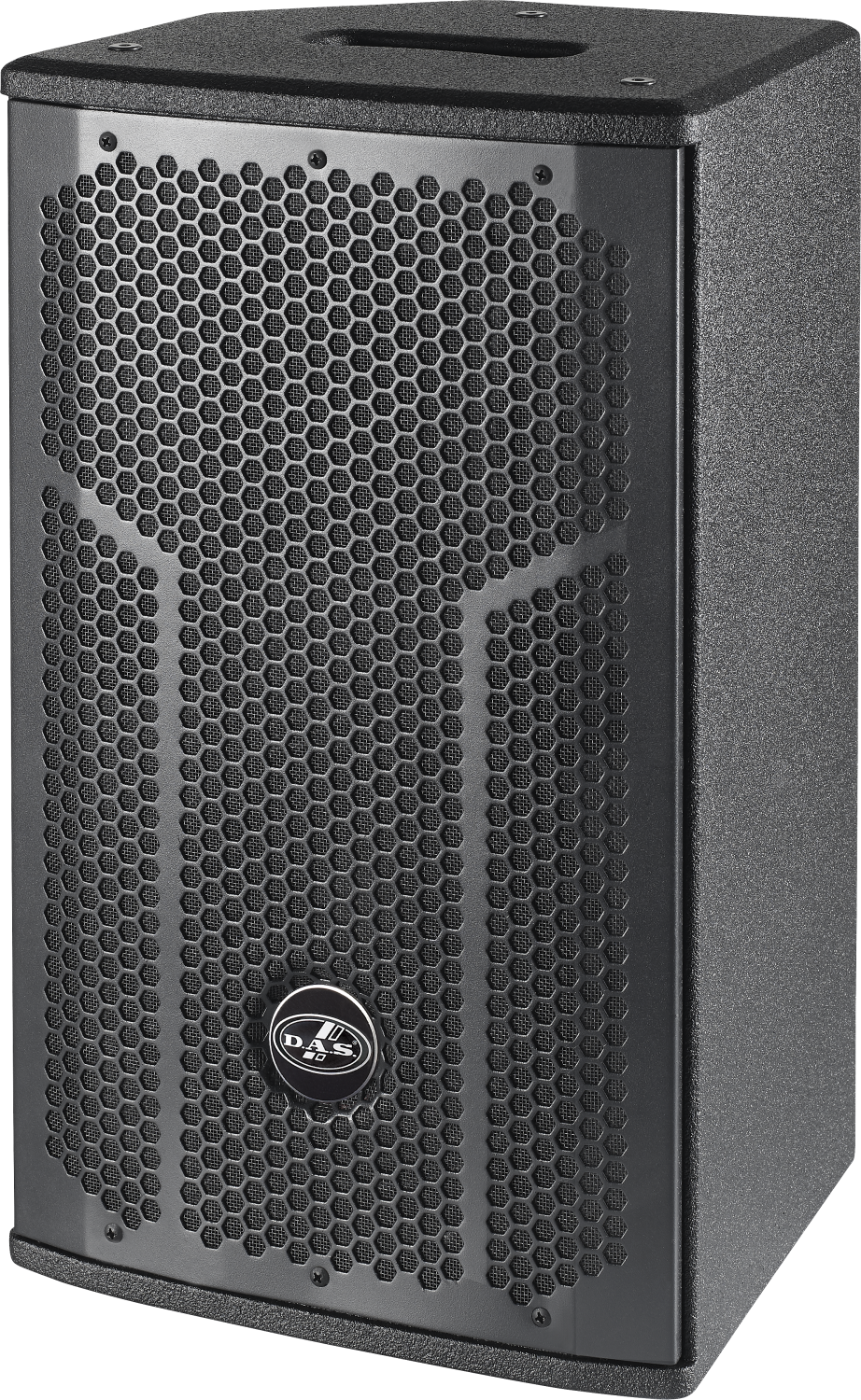

O ACTION-508A é um sistema ativo projetado para fornecer grande versatilidade de uso, desde instalações fixas até sua aplicação mais comum, como PA portátil. É um sistema ideal para aplicações em que o peso e o tamanho do sistema devem ser reduzidos. Graças ao difusor rotativo de 90º x 60º, podemos utilizar a caixa horizontalmente em uma instalação, monitor de palco ou até mesmo como um front fill.

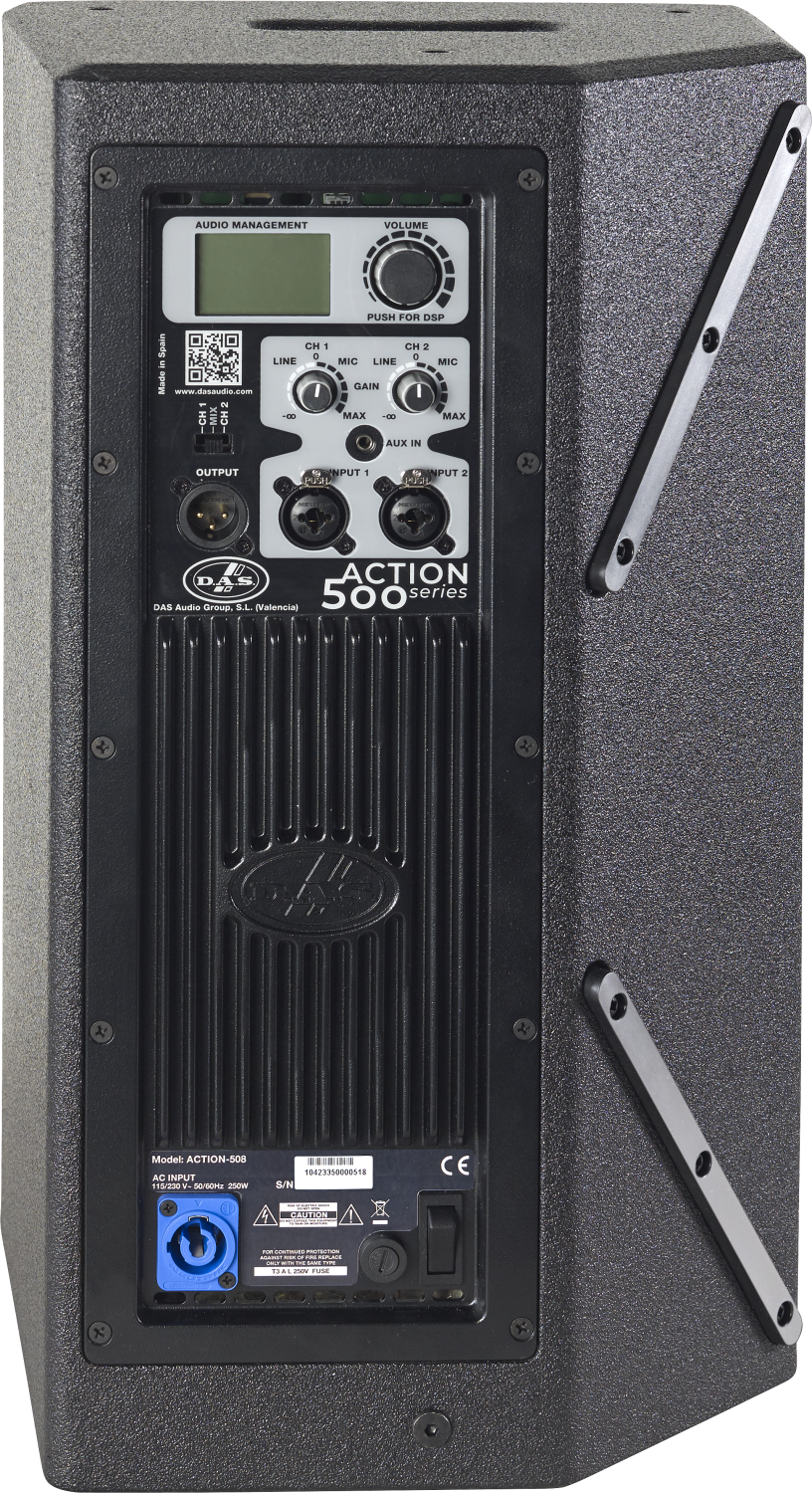

Como parte da cultura da nossa empresa, todos os nossos sistemas são desenvolvidos sob a mesma filosofia, aplicando a mais alta qualidade possível tanto aos materiais quanto ao design do sistema como um todo. Na série ACTION-500A usamos o mesmo contrachapado de bétula, que usamos em nossos sistemas de turnê, atingindo uma proteção de acústica e robustez dificilmente igual no segmento. Além disso, todas as caixas ativas da série possuem um mixer de 2 entradas XLR balanceadas de microfone e linha, uma entrada adicional de 3,5mm Mini Jack e conexão powerCON.

O amplificador de Classe D de 720 W de potência de pico, juntamente com um novo transdutor de 8” (8GV) e o driver MI-34 (1,5cm de diâmetro) confere ao sistema grande eficiência, tanto em consumo de energia como potência de som (122 dB SPL).  A interface DAScontrol™ permite que os usuários configurem as pré-definições, os modos EQ, o atraso, o controle de ganho e a mistura das fontes de sinal, por meio de um DSP de 24 bits de alta qualidade, e uma tela de cristal líquido localizada na parte traseira.
Performance
Frequency Range (-10 dB)65 Hz – 20 kHz
Horizontal Coverage (-6 dB)90º
Vertical Coverage60º
Maximum Peak SPL at 1 m122 dB
Electronics and Connectors
Nominal Amplifier Power (continuous)360 W
Nominal Amplifier Power (peak)720 W
Input TypeBalanced
Input Impeadance20 kohms
Input Sensitivity1.95 V (+8 dBu)
Audio Signal Input Connector2 x Female XLR
AUX Input1 x 3.5 mm Mini Jack
Audio Signal Loop Thru Connector1 x Male XLR
ControlDAScontrol™
Current Draw 230 V / 115 V0.8 A/1.6 A
Enclosure
Enclosure ConstructionBirch Plywood
Enclosure GeometryTrapezoidal
RiggingM8 Rigging Points
FinishISO-flex Paint
ColorBlack
Dimensions ( H x W x D )485 x 285 x 260 mm
19,1 x 11,2 x 10,2 in
Net Weight11,9 kg ( 26,2 lb )
Components
LF Driver8GV
HF DriverM-34
Horn/WaveguideBCT-96
Shipping
Carton Dimensions ( H x W x D )547 x 335 x 307 mm
21,5 x 13,2 x 12,1 in
Shipping Weight13,4 kg ( 29,5 lb )
Título Formato Tamanho
Folha de dados
HT_ACTION508A_00.pdf PDF 1.29 Mb
Manual do Usuário
UM_ACT5A_01_EN.pdf PDF 5.67 Mb
Desenho de linha
CAD_2D_ACT508A.dwg DWG 2.05 Mb
Catálogos
CAT_ACTION500_01.pdf PDF 7.09 Mb
CAT_DAS_2020_FULL_LINE_7_2.pdf PDF 13.19 Mb
ANL-1Kit de quatro Anilhas e Mosquetões.
ANL-1Kit de quatro Anilhas e Mosquetões.
AX-SPG1Adaptador TV com rosca M10 para suportes AXU/AXF
AXC-ATGarra em”C” para suporte em ”truss”
AXU-ACT8Suporte em ”U” teto ou parede para ACTION-8/ACTION-8A/ACTION-508/ACTION-508A
FUN-ACT8Cover transporte para 1 unid. ACTION-8/ACTION-8A/ACTION-508/ACTION-508A
TRD-6Suporte ”ring lock” 35 mm x 750 mm para caixas satélites, preto
TRD-7Montagem em poste 35 mm de altura ajustável (1005 mm – 1485 mm) com “ring lock” para uso entre sistemas de satélite e subsistemas, preto
TRPD-S2-PAKConjunto de 2 tripés leve para copo de 35 mm, regulável em altura com rosca de presão e sistema de segurança com passador.
8GV
BCT-96Difusor 90 x 60, poliamida com fibra, 1″ de garganta
DSP-ACTION-508AKit DSP de reposição para ACTION-508A
GM-M34Diafragma para driver de compressão M-34
M-34Driver de compressão, bobina 1,4″, ímã de ferrite, 1″ de garganta, 50 W AES, 8 ohm
MP-ACT508AMódulo de potência completo para ACTION-508A
