PRODUTOS / ACTION 500 SERIES

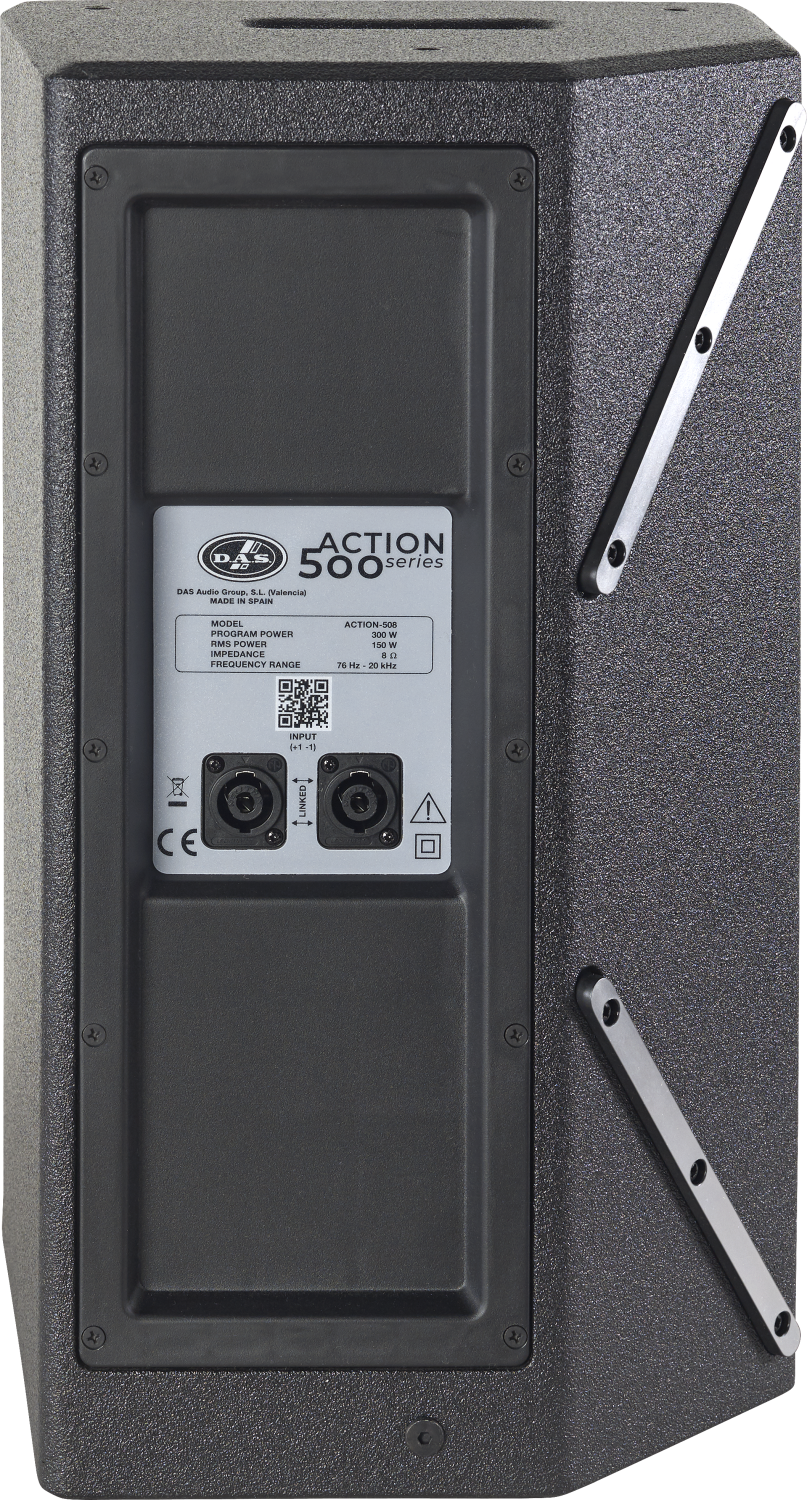

ACTION-508

P/N. 10427240

Modelo
P/N

Características

Sistema passivo de duas vias
Gabinete de contrachapado de madeira de bétula
Acabamento ISO-flex resistente
Processador recomendado: DSP-226
Amplificador recomendado: Série PA

Aplicação

Reforço sonoro direto
Bandas, Grupos e DJ’s
Mensagem de voz e Música Vocal
A/V, Conferencias e apresentações

O ACTION-508 é um sistema passivo projetado para fornecer grande versatilidade de uso, desde instalações fixas até seu aplicativo de PA portátil mais comum. É um sistema ideal para aplicações em que o peso e o tamanho do sistema devem ser reduzidos. Graças ao difusor rotativo de 90º x 60º, podemos utilizar a caixa horizontalmente em uma instalação, monitor de palco ou até mesmo como um front fill.

O novo alto-falante 8GV tem uma potência de 150W e maior capacidade de excursão, resultando em distorção muito menor e maior SPL.

Como parte da cultura da nossa empresa, todos os nossos sistemas são desenvolvidos sob a mesma filosofia, aplicando a mais alta qualidade possível tanto aos materiais quanto ao design do sistema como um todo. Na série ACTION-500 usamos o mesmo contrachapado de bétula, que usamos em nossos sistemas de turnê, atingindo uma proteção de acústica e robustez dificilmente igual no segmento.

Para obter um desempenho ideal das versões passivas do ACTION-500 de forma duradoura, devemos entender que este será apenas um sistema de som completo usando nossos amplificadores e processadores, onde os pré-ajustes e limitadores são armazenados.
Performance
Frequency Range (-10 dB)60 Hz – 20 kHz
Horizontal Coverage (-6 dB)90º
Vertical Coverage60º
Nominal Impedance8 ohms
RMS Power Handling150 W
Peak Power Handling600 W
On-axis Sensitivity 1W/1 m94 dB SPL
Maximum Peak SPL at 1 m124 dB
Recommended AmplifierPA-500
Recommended ProcessorDSP-226
Connectors
Audio Input Connector1 x speakON NL4
Audio Output Connector1 x speakON NL4
Enclosure
Enclosure ConstructionBirch Plywood
Enclosure GeometryTrapezoidal
RiggingM8 Rigging Points
FinishISO-flex Paint
ColorBlack
Depth260 mm (10,2 in)
Dimensions ( H x W x D )485 x 285 x 260 mm
19,1 x 11,2 x 10,2 in
Net Weight10,5 kg ( 23,1 lb )
Components
LF Driver8GV
HF DriverM-34
Horn/WaveguideBCT-96
Shipping
Carton Dimensions ( H x W x D )547 x 335 x 307 mm
21,5 x 13,2 x 12,1 in
Shipping Weight11,5 kg ( 25,3 lb )
Título Formato Tamanho
Folha de dados
HT_ACTION508_00.pdf PDF 426 Kb
Manual do Usuário
UM_ACT5_01_EN.pdf PDF 5.43 Mb
Desenho de linha
CAD_2D_ACT508.dwg DWG 522 Kb
Catálogos
CAT_ACTION500_01.pdf PDF 7.09 Mb
CAT_DAS_2020_FULL_LINE_7_2.pdf PDF 13.19 Mb
ANL-1Kit de quatro Anilhas e Mosquetões.
ANL-1Kit de quatro Anilhas e Mosquetões.
AX-SPG1Adaptador TV com rosca M10 para suportes AXU/AXF
AXC-ATGarra em”C” para suporte em ”truss”
AXU-ACT8Suporte em ”U” teto ou parede para ACTION-8/ACTION-8A/ACTION-508/ACTION-508A
FUN-ACT8Cover transporte para 1 unid. ACTION-8/ACTION-8A/ACTION-508/ACTION-508A
SPK4-1Cabo de alto-falante de 1m, 4x (2,5mm2), 2x NL4
SPK4-10Cabo de alto-falante de 10m, 4x (2,5mm2), 2x NL4
SPK4-20Cabo de alto-falante de 20m, 4x (2,5mm2), 2x NL4
TRD-6Suporte ”ring lock” 35 mm x 750 mm para caixas satélites, preto
TRD-7Montagem em poste 35 mm de altura ajustável (1005 mm – 1485 mm) com “ring lock” para uso entre sistemas de satélite e subsistemas, preto
TRPD-S2-PAKConjunto de 2 tripés leve para copo de 35 mm, regulável em altura com rosca de presão e sistema de segurança com passador.
8GV
BCT-96Difusor 90 x 60, poliamida com fibra, 1″ de garganta
F-ACT508Filtro passivo para ACTION-508
GM-M34Diafragma para driver de compressão M-34
M-34Driver de compressão, bobina 1,4″, ímã de ferrite, 1″ de garganta, 50 W AES, 8 ohm
