PRODUTOS / INTEGRAL SERIES

INTEGRAL-MA1604

P/N. 10721160

Modelo
P/N

Características

Amplificador de matriz de 4 canais com DSP integrado
400 W por canal @4 ohms
Classe D de alta eficiência
Z baixo e Z alto (modo ponte 70V/100V)
4 entradas analógicas independentes
2 entradas MIC/Linha com Phantom
4 x 4 canais de áudio digital DANTE
Software ALMA para controle e monitoramento

Aplicação

O INTEGRAL-MA1604 é um amplificador de matriz de rack 2U de 4 canais (4x400W a 4ohm) com processador de sinal digital incluído, ideal para instalação. A unidade possui 4 canais de entrada analógica, 8 canais de saída analógica e 4×4 canais de áudio digital DANTE. O controle, configuração e gerenciamento da unidade podem ser feitos com o software ALMA via ethernet ou protocolo Open Sound Control (OSC). Canais de áudio digital podem ser processados e injetados de volta na rede.

Como características principais possui atribuição de prioridade (dois níveis) para cada saída, matriz de roteamento com ganhos, equalização e filtros avançados para cada canal, alimentação fantasma para entradas de Mic/Linha, etc. Características que o tornam a unidade ou cérebro essencial para qualquer tipo de instalação. A memória interna é capaz de gerenciar mais de 100 pré-definições globais, bem como mais de 200 pré-definições de canal de saída (pré-definições para cada modelo de alto-falante). Um banco de pré-definições por canal de saída com processamento e parâmetros específicos para cada sistema DAS Audio está incluído, permitindo aos usuários configurar cada canal de forma independente e flexível. Duas das entradas analógicas podem ser selecionadas como entradas de microfone com alimentação Phantom disponível.

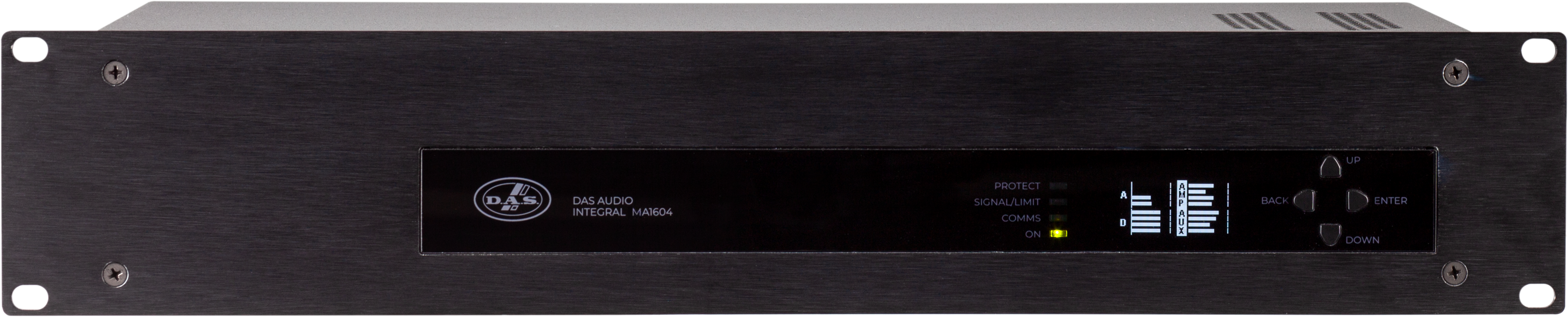

A unidade inclui uma tela OLED de 1,54″ com botões de controle para navegar de forma rápida, intuitiva e fácil pelos diferentes menus, bem como exibir os vúmetros de cada canal de entrada-saída. Através do painel frontal você pode ter acesso a várias funções, como mudo de entrada e saída, roteamento de saída, ganhos de entrada e saída, recuperação de memória, agrupamento de canais, ativação de prioridade e Phantom, etc.

Inclui um switch Ethernet para ligação em cadeia, além de WiFi e BT.
Output Power Ratings
Amplifier Channels4
Power 8 Ohms, Both Channels Driven4 x 200 W
Power 8 Ohms Bridged2 x 800 W
Power 4 Ohms, Both Channels Driven4 x 400 W
Power 100 V2 x 800 W
Power 70 V2 x 800 W
Electronics and Audio
Amplifier Output CircuitryClass D
Frequency Response20 Hz-30 kHz (+0 – 0.5 dB)
Input Sensitivity+4 dBu
Max Input Level+22 dBu
Voltage gain+22 dBu
ControlsPower On/Off, Navigation knobs
DisplayOLED 1.54″
CoolingSide-Right-to-Left
Amplifier ProtectionsShort Circuit, DC Ouput, Temperature, Over/Under Voltage
LED IndicatorsOn, Comms, Signal, Protect
Connectors
Analog Audio Input ConnectorsEuroblock 5 mm
Analog Audio Output ConnectorsEuroblock 5 mm
DANTE Digital In/Out Connectors2 x RJ45 Fast Ethernet
Power
AC Input ConnectorIEC
Power SupplyUniversal Mains Switch Mode
Operating Range90-250 VAC
DSP
Analog Input Channels4
Analog Output Channels8
DANTE Input Channels4
DANTE Output Channels4
AD Converters24 Bit @ 48 kHz 125dBA Dynamic Range
DA Converters24 Bit @ 48 kHz 125dBA Dynamic Range
Internal Precision32 Bit Floating Point
Latency1ms
Delay120ms per output
EqualizerLCD
CrossoverLinkwitz-Relay, Butterworth
High and Low Pass Filtersup to 48dB/oct
LimitersRMS, Peak
Load MonitoringYes
Dimensions-Weight
Dimensions ( H x W x D )88 x 483 x 208 mm
3,5 x 19,0 x 8,2 in
Net Weight3,8 kg ( 8,2 lb )
Shipping
Carton Dimensions ( H x W x D )170 x 525 x 315 mm
6,7 x 20,7 x 12,4 in
Shipping Weight4,5 kg ( 9,9 lb )
