PRODUTOS / INTEGRAL SERIES

INTEGRAL-A402

P/N. 10721090

Modelo
P/N

Características

Amplificador de 2 canais
200 W por canal a 4 ohms
Topologia de classe D de alta eficiência
Z baixo e Z alto (modo ponte 70V/100V)
Fonte de alimentação de comutação universal
Filtro passa-alta selecionável de 12dB/oit em cada saída
Modo de stand-by automático

Aplicação

Sistemas A / V e eventos corporativos
Salas de reuniões, salas de aula e áreas de exposições
Instalações em bares e clubes

O INTEGRAL-A402 é um amplificador de rack alto de 1U com tecnologia de Classe D de alta eficiência para uso em instalações comerciais e profissionais. É dotado de fonte chaveada universal que pode funcionar em todas as faixas de qualquer país do mundo e função stand-by automático quando não há sinal, o que economiza energia.

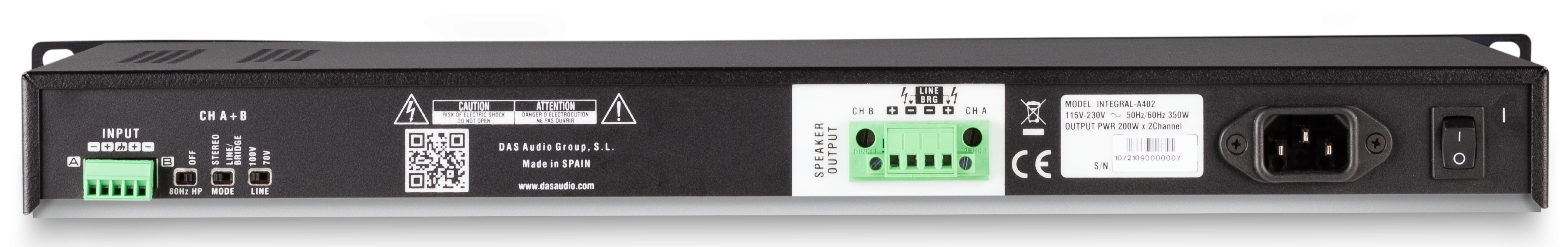

Fornece 2x200W a 4ohm e pode ser usado no modo ponte para linhas de alta impedância 100V/70V (fornecendo 400W no total). Os LEDs frontais multicoloridos fornecem informações sobre a presença de um sinal, limitadores e proteções. No painel traseiro do amplificador, o usuário pode configurar as saídas no modo estéreo/ponte, bem como habilitar um filtro passa-alto de 12dB/oit a 80Hz.

O design elegante e sóbrio juntamente com os conectores tipo Euroblock e a funcionalidade de economia de energia tornam-no um produto ideal para instalações permanentes.
Output Power Ratings
Power 8 Ohms, Both Channels Driven2 x 100 W
Power 8 Ohms Bridged1 x 400 W
Power 4 Ohms, Both Channels Driven2 x 200 W
Power 100 V1 x 400 W
Power 70 V1 x 400 W
Electronics and Connectors
Amplifier Channels2
Output CircuitryClass D
Frequency Response20 Hz-30 kHz (+0 – 0.5 dB)
Sensitivity1.38 V (+5 dBu)
Voltage gain30 dB
Damping Factor> 1000 (8 Ω load, 1 kHz and below)
ControlsPower On/Off, Gain Pots
CoolingSide-Right-to-Left
Amplifier ProtectionsShort Circuit, DC Output, Temperature, Over/Under Voltage
LED IndicatorsOn-Protect-Standby, Signal-Clip
Audio Signal Input ConnectorTerminal Block
Speaker Output ConnectorTerminal Block
Current Draw 230 V / 115 V1.5 A / 3.0 A
Dimensions-Weight
Dimensions ( H x W x D )44 x 483 x 208 mm
1,7 x 19,0 x 8,2 in
Net Weight2,7 kg ( 5,9 lb )
Shipping
Carton Dimensions ( H x W x D )130 x 525 x 315 mm
5,1 x 20,7 x 12,4 in
Shipping Weight3,7 kg ( 8,1 lb )
Título Formato Tamanho
Folha de dados
HT_INTEGRALA402_00.pdf PDF 261 Kb
Manual do Usuário
UM_INT_A_EN.pdf PDF 601 Kb
Software
FactoryPresets_1.0.lib LIB 122 Kb
ALMA_Setup_1.3.4.exe EXE 127.16 Mb
ALMA-1.3.4.dmg DMG 165.14 Mb
SW_EASE_Focus_v3.1.260.zip ZIP 49.76 Mb
Desenho de linha
CAD_2D_IG-A402.dwg DWG 966 Kb
