PRODUCTOS / VANTEC SERIES

VANTEC-15A

P/N. 10431040

Modelo
P/N

Características

Sistema multipropósito con posición monitor
Amplificador ultra-ligero Clase D con SMPS
DSP definible por el usuario con pantalla LCD
Transmisión inalámbrica de música
Vaso para trípode con doble ángulo (0º/10º)
Puntos de Volado

Aplicaciones

Conciertos y A/V corporativo
Portable y clubes con música en vivo
Salas de conciertos, teatros y auditorios
Centros de culto

DAScontrolDASlinkDASlink GM

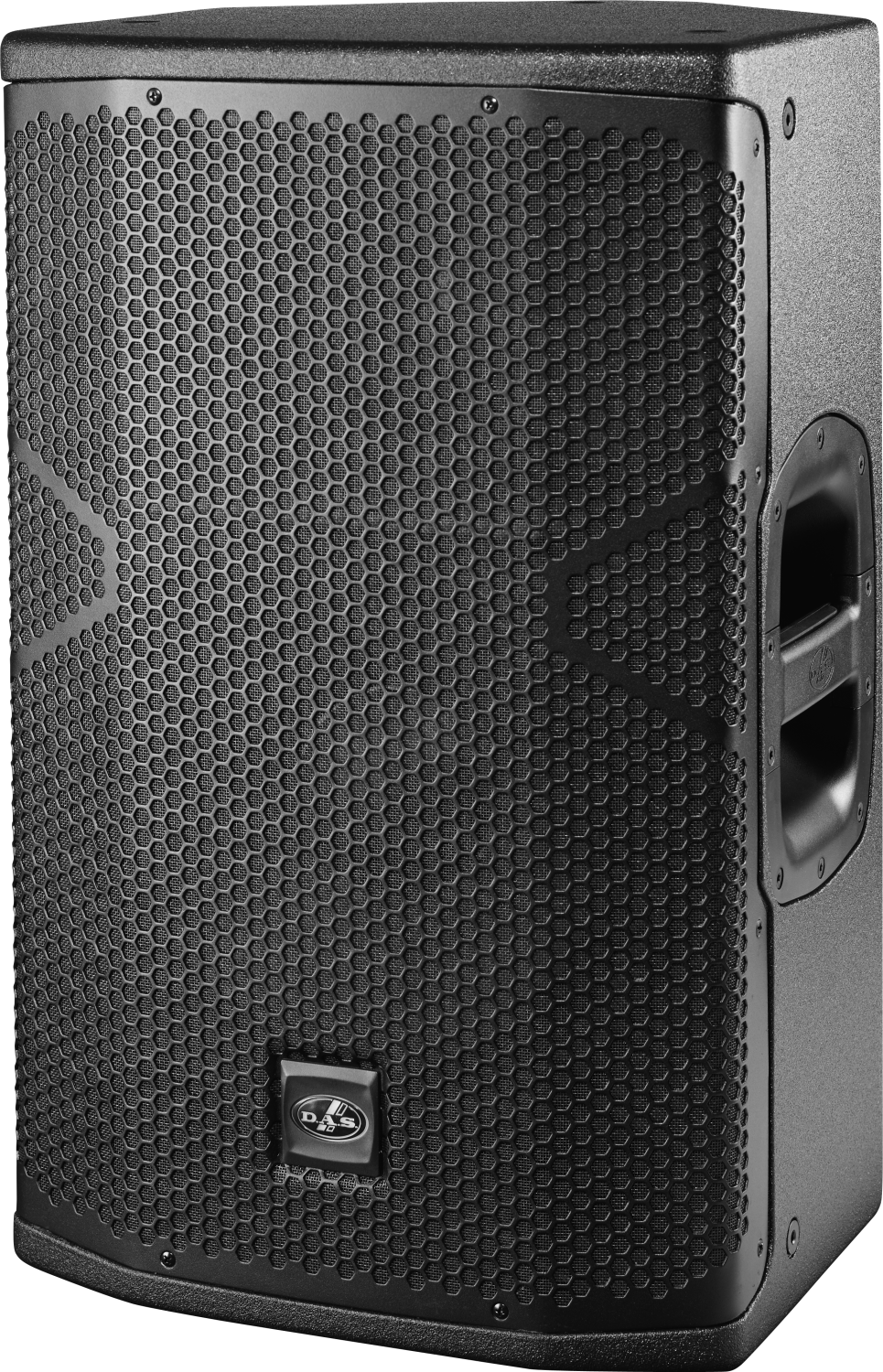

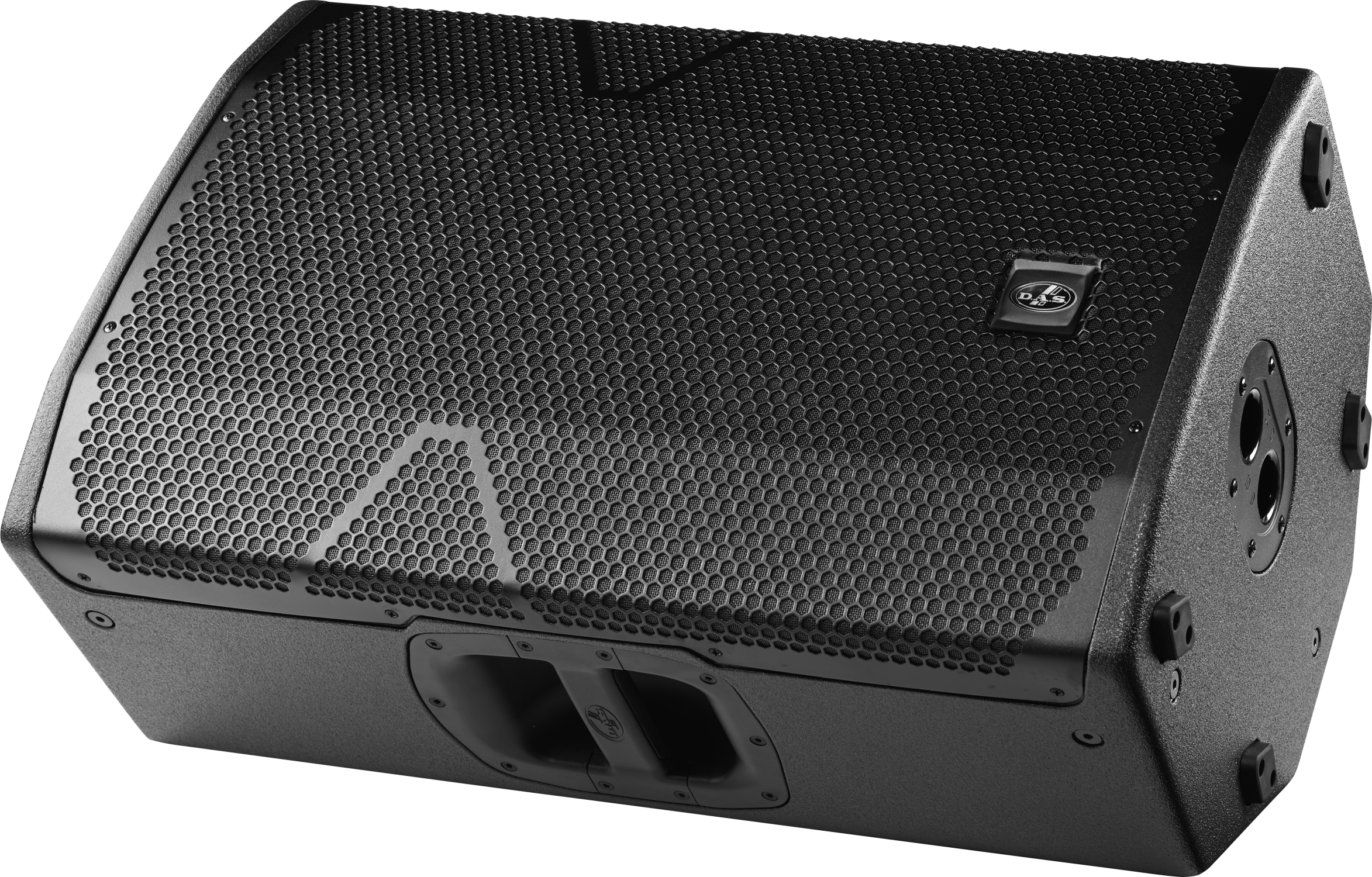

El VANTEC-15A es un sistema autoamplificado con recinto multi-ángulo que permite su utilización como monitor de escenario además de su aplicación habitual como P.A. compacto. Su amplificador Clase D de 1500 Wpico de potencia proporciona un amplio ancho de banda, amplio rango dinámico y distorsión excepcionalmente baja, poco común en cajas de este segmento.

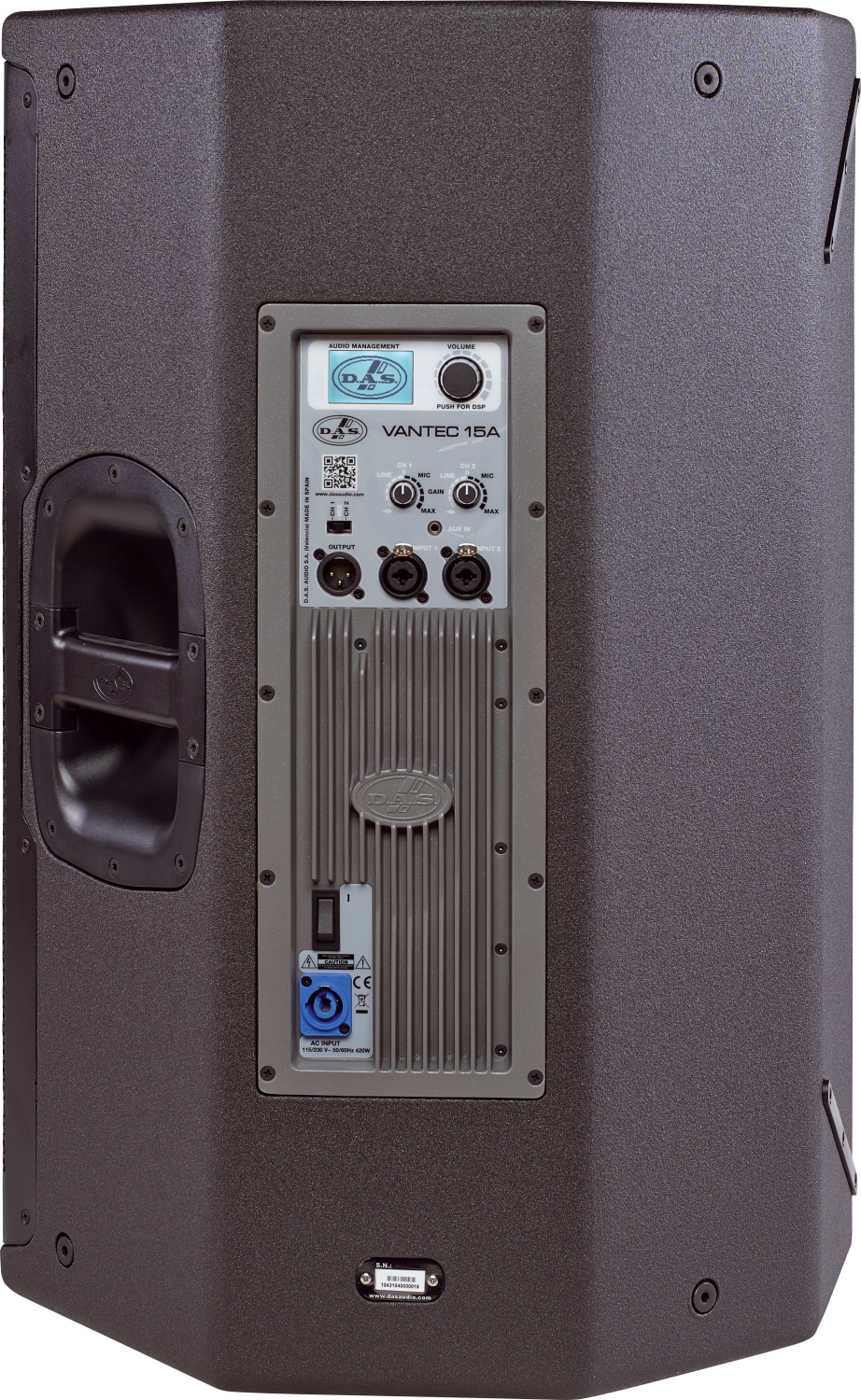

Los sistemas autoamplificados Vantec-incorporan filtros digitales FIR en el procesado de señal. Los usuarios pueden seleccionar configuraciones de sonorización, filtros, modos EQ y control de ganancia, por medio de un interfaz de mando único y pantalla LCD en la parte trasera del recinto. La serie Vantec-permite a los usuarios, transmitir música de manera inalámbrica desde dispositivos móviles.

El altavoz 15FV4 reproduce fielmente las bajas frecuencias. En la vía de agudos, el motor M-28, optimizado por FEM, con salida de 1″ ofrece un rendimiento excelente.
Performance
Frequency Range (-10 dB)45 Hz – 20 kHz
Horizontal Coverage (-6 dB)90º
Vertical Coverage50º
Maximum Peak SPL at 1 m135 dB
Electronics and Connectors
Nominal Amplifier Power (continuous)750 W
Nominal Amplifier Power (peak)1500 W
Input TypeBalanced
Input Impeadance20 kohms
Input Sensitivity3 V (+12 dBu)
Audio Signal Input Connector2 x Female XLR
AUX Input1 x 3.5 mm Mini Jack
Audio Signal Loop Thru Connector1 x Male XLR
ControlDASlink™
DAScontrol™
Current Draw 230 V1.2 A
Enclosure
Enclosure ConstructionBirch Plywood
Enclosure GeometryTrapezoidal
RiggingM10 Rigging Points
FinishISO-flex Paint
ColorBlack
Dimensions ( H x W x D )720 x 445 x 380 mm
28,3 x 18,0 x 17,5 in
Net Weight25,5 kg ( 56,2 lb )
Components
LF Driver15FV4
HF DriverM-28
Horn/WaveguideBC-95
Shipping
Carton Dimensions ( H x W x D )815 x 451 x 526 mm
32,1 x 17,8 x 20,7 in
Shipping Weight27,5 kg ( 60,6 lb )
Título Formato Tamaño
Hoja Técnica
HT_VT15A_01.pdf PDF 338 Kb
Manual de Usuario
UM_VT2_01_ES.pdf PDF 3.7 Mb
UM_DASlinkGM_V1_ES.pdf PDF 2.91 Mb
Datos de Modelización
MD_VANTEC_EF2_EF3_GLL.zip ZIP 15 Mb
Software
SW_DASLINK_APP.zip ZIP 24.89 Mb
SW_DASlinkGM_APP.zip ZIP 11.77 Mb
SW_EASEFOCUS_3.1.9&GLL.zip ZIP 241.96 Mb
Dibujo de Líneas
CAD_2D_VT15A.dwg DWG 2.25 Mb
LD_2D_VT15A.svg SVG 329 Kb
Catálogos
CAT_DAS_2020_FULL_LINE_7_2.pdf PDF 13.19 Mb
Certificaciones
CT_DECLARATION_OF_CONFORMITY_VANTEC12A_15A_215A_20A.pdf PDF 2.01 Mb
ANL-2Set de 4 anillas M10x40 + 4 mosquetones de acero para suspender
FUN-VT15Funda protectora para transporte 1 u. ACTION-515/ACTION-515A, VANTEC-15/VANTEC-15A, negra
TRD-6Soporte de aluminio de 35 mm x 750 mm con sistema de seguridad “ring lock” para satélites, negro
TRD-7Soporte de aluminio de 35 mm con longitud ajustable (1005 mm – 1485 mm) y sistema de seguridad «ring lock» para satélites, negro
TRPD-S2-PAKJuego de 2 trípodes de aluminio para vaso de 35 mm, regulable en altura con mordaza de presión, sistema de seguridad, y bolsa transporte, negro.
15FV4Altavoz de graves-medios 15″, bobina 3″, imán de ferrita, 500 W AES, 4 ohm
BC-95Difusor 90 x 50, poliamida con fibra, garganta 1″
DSP-VANTEC-15AKit recambio DSP para VANTEC-15A
GM-15FV4Recambio para altavoz 15FV4
M-28Motor de compresión, bobina de 1″, imán de ferrita, garganta de 1″, 40 W AES, 8 ohm
MP-VANTEC-15AMódulo de potencia completo para VANTEC-15A
S-PRO2Amplificador Pascal Clase D fuente conmutada, 2×500 W @ 4 ohm
