INTEGRAL SERIES Complète série

INTEGRAL-WPM1

P/N. 10721180

Modèle

Couleur

INTEGRAL-WPM1
P.N. 10721180

Caractéristiques

Mixeur mural 2 canaux, entrée micro + entrée ligne (RCA / mini-jack), contrôle de niveau indépendant par canal, alimentation fantôme et priorité

Télécharger la fiche technique Où acheter

Partager

description

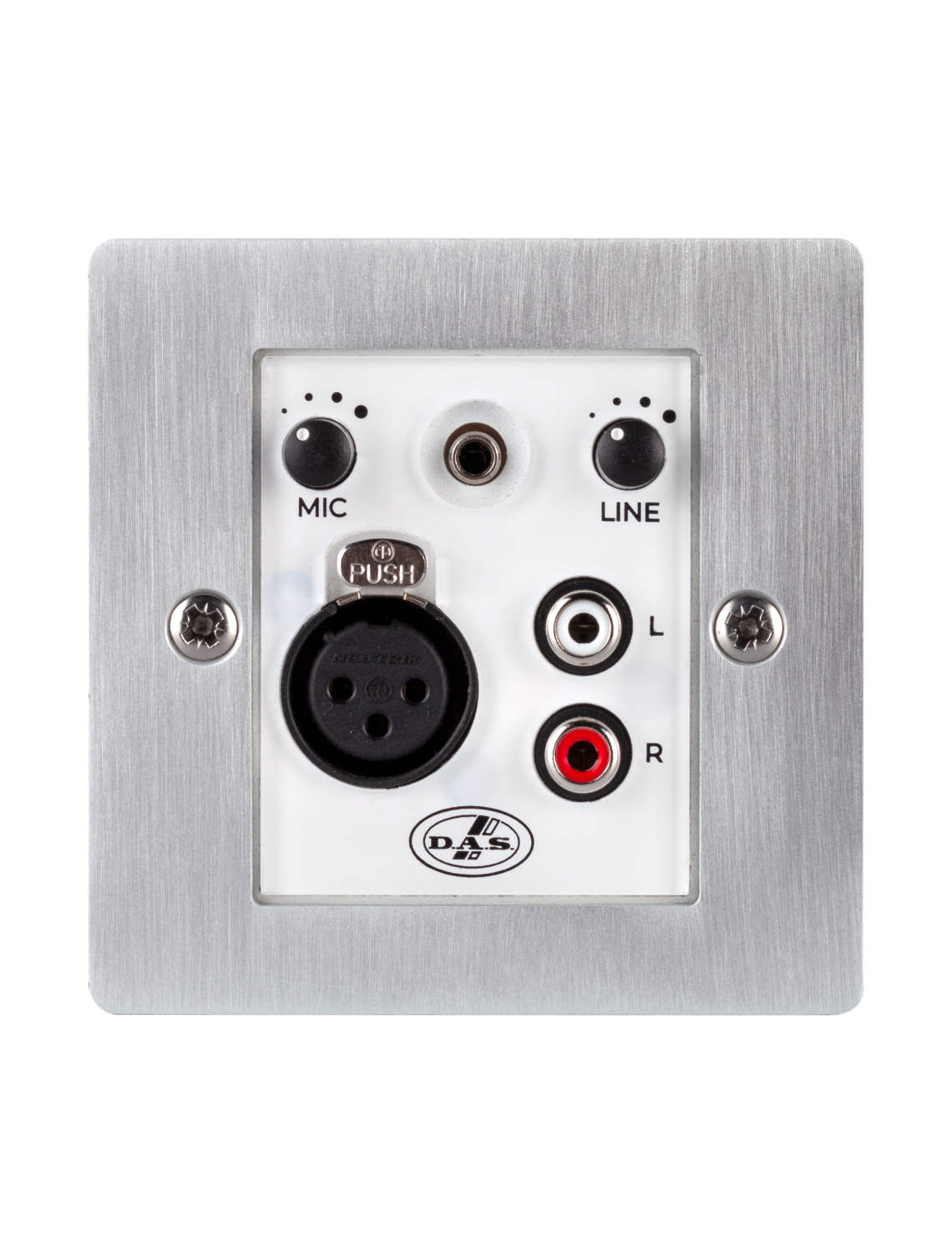

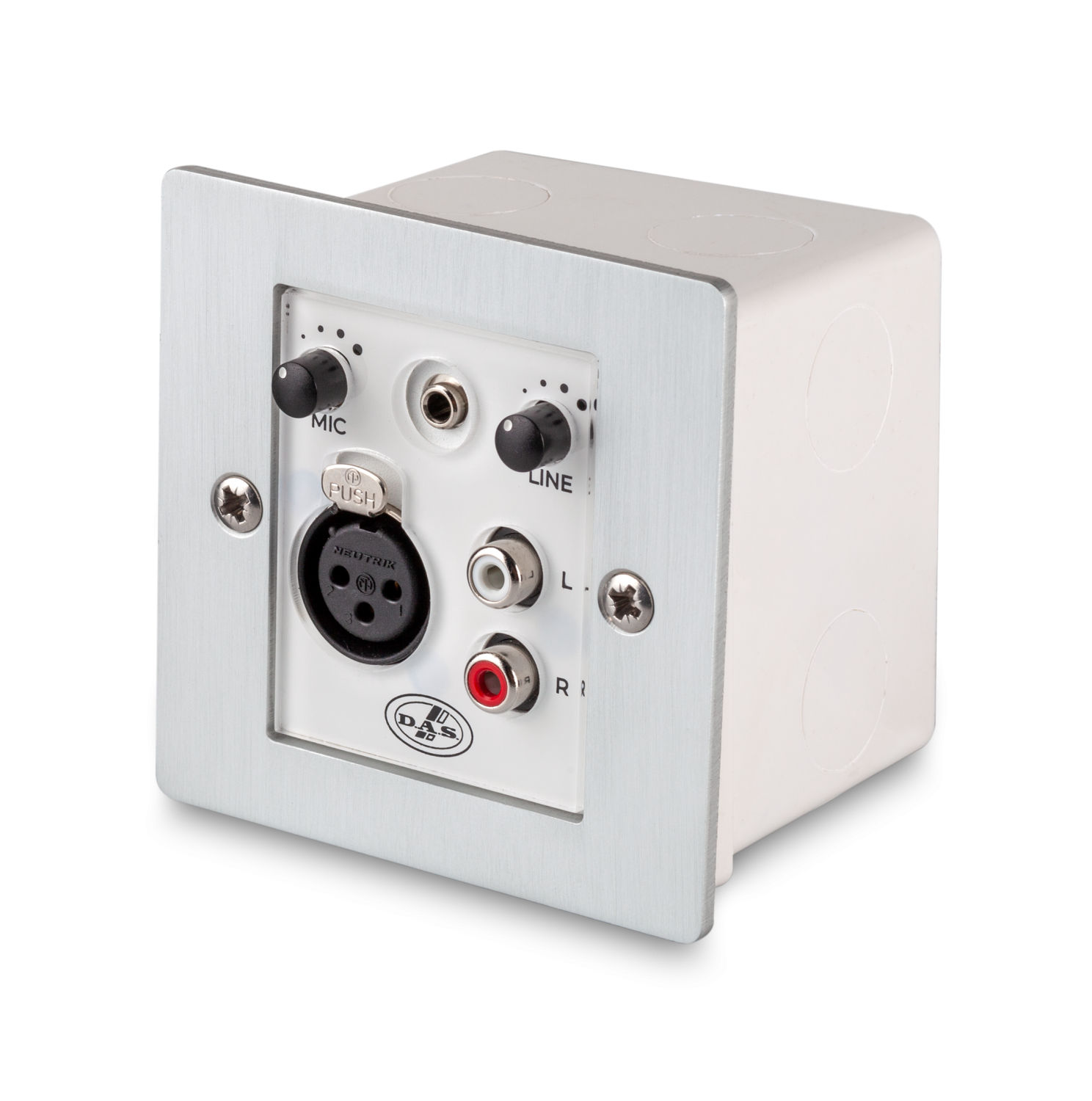

INTEGRAL-WPM1 est un mélangeur mural compact à deux canaux. Il comprend une entrée microphone symétrique XLR avec alimentation fantôme activée par un cavalier interne. Il comprend une entrée de signal stéréo avec 2 x RCA ou mini-jack 1/8″. Chaque canal dispose de commandes de gain indépendantes.

Le canal du microphone peut avoir la priorité sur l’entrée de ligne. Cette option est activée en interne par un autre cavalier. Le mixage mono des deux canaux du mélangeur est utilisé pour être envoyé directement aux matrices ou aux amplificateurs de la série.

données techniques

Electronics

Input Sensitivity / Impedance

Line: -10 dBV / 10 kohms
MIC: -40 or -20 dBV / >1 kohm

Output Level / Minimum Load

0dBV / 600 ohm (max. + 17 dBV)

Frequency Response

Line: 20 Hz – 20 kHz / MIC: 120 Hz – 20 kHz

Total Harmonic Distortion

Line: < 0.005 % / MIC: < 0.01 %

Signal to Noise Ratio

Line: >105 dB / MIC: > 90 dB

Talk-Over

-30dB / 2s

Phantom Voltage

12 Vdc

External Power Supply

12-24 Vdc

Taps

Power Consumption

25 mA

Dimensions-Weight

Dimensions ( H x W x D )

86 x 86 x 52 mm
3,4 x 3,4 x 2,0 in

Net Weight

0,3 kg ( 0,1 lb )

téléchargements

Data Sheet

Feuille technique

HT_INTEGRALWPM1_00.pdf

PDF · 501 Kb Télécharger

User Manual

Manuel d’utilisateur

UM_INT_WPM1_EN.pdf

PDF · 315 Kb Télécharger

Software

Software

FactoryPresets_1.0.lib

LIB · 122 Kb Télécharger

Software

Software

ALMA_Setup_2.1.0.exe

EXE · 130.68 Mb Télécharger

Software

Software

ALMA-2.1.0.dmg

DMG · 167.02 Mb Télécharger

Software

Software

SW_EASE_Focus_v3.1.260.zip

ZIP · 49.76 Mb Télécharger

Line Drawing

Dessin au trait

CAD_2D_WPM1.dwg

DWG · 298 Kb Télécharger
