INTEGRAL-M88

P/N. 10721170

Modèle
P/N

Caractéristiques

Matrice de 8 CH avec DSP intégré
4 entrées analogiques indépendantes
2 entrées MIC/Line avec fantôme
8 sorties analogiques
4 x 4 Canaux DANTE audio numérique
Software ALMA pour le contrôle et la configuration
Attribution de priorité par sortie
Matrice d’entrée-sortie à routage flexible

Applications

INTEGRAL-M88 est une matrice de gestion audio avec processeur de signal numérique inclus. Elle possède 4 entrées audio analogiques et 8 sorties audio analogiques. En plus de l’audio analogique, elle comprend 4 canaux d’entrée et de sortie audio numérique DANTE. Le contrôle, la configuration et la gestion peuvent être effectués par le logiciel ALMA via Ethernet ou en utilisant le protocole Open Sound Control (OSC) sur des tablettes ou des smartphones.

Ses principales caractéristiques sont : l’attribution de priorités (deux niveaux) pour chaque sortie, une matrice de routage avec gains, une égalisation et des filtres avancés pour chaque canal, une alimentation fantôme pour les entrées micro/ligne, etc. Ces caractéristiques en font une unité essentielle ou le cerveau de tout type d’installation. La mémoire interne est capable de gérer plus de 100 présélections globales, ainsi que plus de 200 présélections de canaux de sortie (présélections pour chaque modèle d’enceinte). Une banque de présélections par canal de sortie avec le traitement spécifique et les paramètres propres à chaque système de DAS Audio est incluse, permettant aux utilisateurs de configurer chaque canal de manière indépendante et flexible. Deux entrées analogiques peuvent être sélectionnées comme entrées micro avec alimentation fantôme disponible.

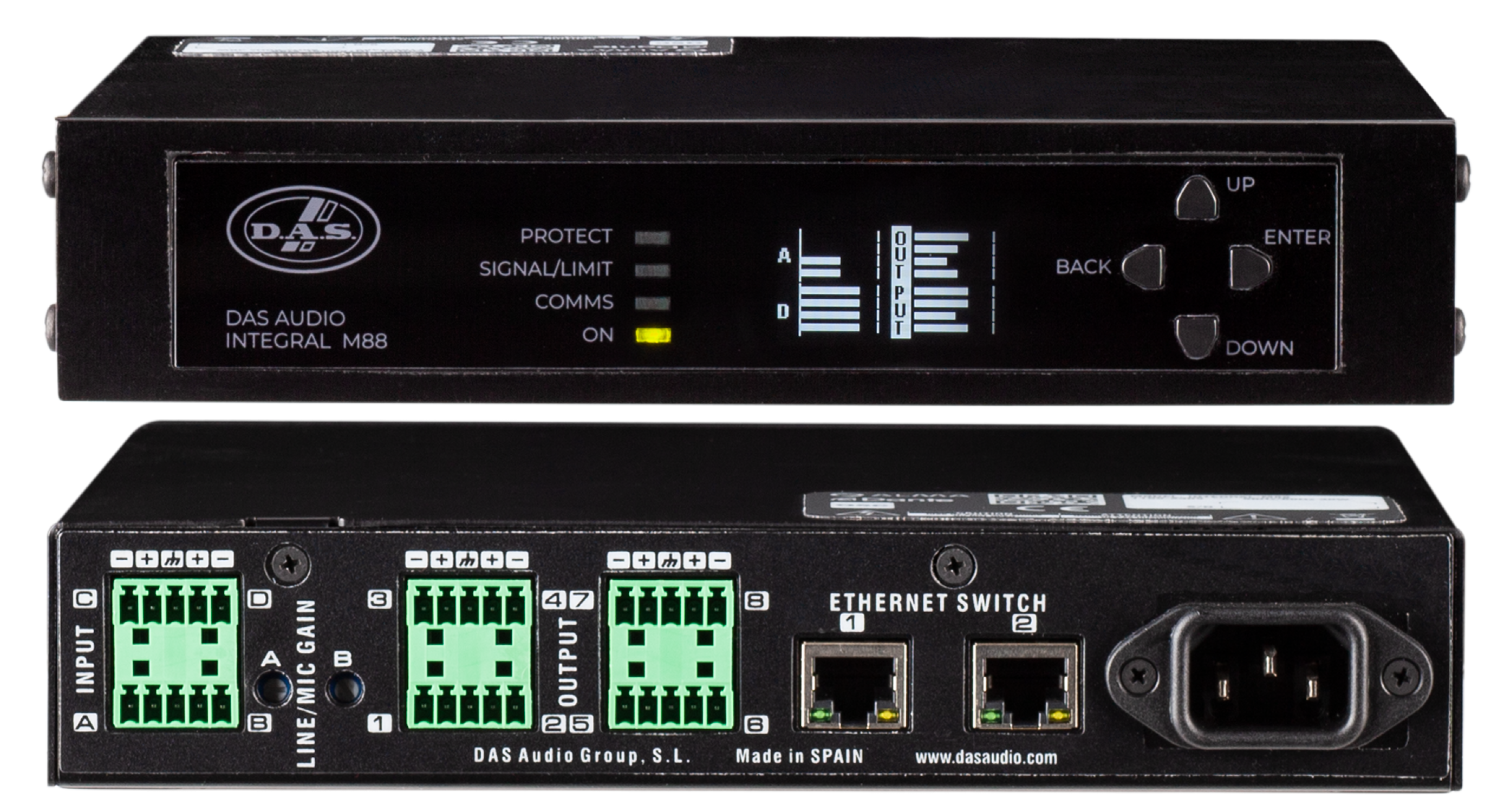

L’unité comprend un écran OLED de 1,54″ avec des boutons de contrôle pour naviguer rapidement, intuitivement et facilement dans les différents menus, ainsi que pour afficher les vumètres de chaque canal d’entrée-sortie. Le panneau avant vous permet d’accéder à de multiples fonctions, telles que les mutes d’entrée et de sortie, le routage des sorties, les gains d’entrée et de sortie, le rappel de mémoire, le regroupement de canaux, l’activation de priorité et fantôme etc.

Elle est dotée d’un commutateur Ethernet pour les connexions en guirlande en plus du WiFi et du BT.
Electronics and Audio
Frequency Response20 Hz-30 kHz (+0 -0.5 dB)
Max Input Level+22 dBu
Max. Output Level+22 dBu
ControlsPower On/Off, Navigation Buttons
Phantom Power+ 12V DC
Sampling Rate48 kHz
DisplayOLED 1.54″
CoolingSide-Right-to-Left
LED IndicatorsOn, Comms, Signal, Protect
Connectors
Analog Audio Input Connectors2 x 3.5 mm Pitch Terminal Block
Analog Audio Output Connectors4 x 3.5 mm Pitch Terminal Block
DANTE Digital In/Out Connectors2 x RJ45 Fast Ethernet
Power
AC Input ConnectorIEC 15A
Power SupplyUniversal Mains Switch Mode
Operating Range90 – 250 VAC
DSP
Analog Input Channels4
Analog Output Channels8
DANTE Input Channels4
DANTE Output Channels4
AD Converters24 Bit @ 48 kHz 118 dBA Dynamic Range
DA Converters24 Bit @ 48 kHz 118 dBA Dynamic Range
Internal Precision32 Bit, 64 Bits Double Precission
Latency1 ms
Delay50ms per input / 135ms per output
EqualizerBell, Lo/Hi-Shelving, Hos
CrossoverLinkwitz-Riley, Butterworth, Bessel
High and Low Pass FiltersUp to 48 dB/oct
LimitersRMS
Dimensions-Weight
Dimensions ( H x W x D )44 x 215 x 210 mm
1,7 x 8,5 x 8,3 in
Net Weight1,7 kg ( 3,7 lb )
Shipping
Carton Dimensions ( H x W x D )440 x 400 x 60 mm
17,3 x 15,7 x 2,4 in
Shipping Weight7,5 kg ( 16,5 lb )
Titre Format Taille
Feuille technique
HT_INTEGRALM88_00.pdf PDF 514 Kb
Manuel d’utilisateur
UM_INT_M88_EN.pdf PDF 5.53 Mb
Integral_series_-_Gain_Structure_and_Limiters.pdf PDF 3.63 Mb
USER_INTEGRAL_OSC_Messages.A.2.pdf PDF 171 Kb
Software
FactoryPresets_1.0.lib LIB 122 Kb
ALMA_Setup_1.3.4.exe EXE 127.16 Mb
ALMA-1.3.4.dmg DMG 165.14 Mb
SW_EASE_Focus_v3.1.260.zip ZIP 49.76 Mb
Dessin au trait
CAD_2D_IG-M88.dwg DWG 969 Kb
FM2329BI3569_20503091_IMD.png PATCH-M88Panneau de brassage 19′ 1U rackable comprenant sur le panneau avant : 4 x connecteurs d’entrée audio Neutrik symétriques, 8 x connecteurs de sortie audio Neutrik symétriques et 2x connecteurs etherCon pour la connectivité ALMA et DANTE. Sur le panneau arrière, il incorpore 2 x blocs de bornes d’entrée, 4 x blocs de bornes de sortie et 2 x etherCon. Spécialement conçu pour être utilisé avec l’Integral-M88 dans les applications de sonorisation en direct.
