VANTEC-215

P/N. 10431030

Modell
P/N.

Eigenschaften

Zweiwege-System mit breitem Frequenzspektrum
15F Doppeltieftöner
Durch FEM optimiertes 1“-Kompressionsmodul

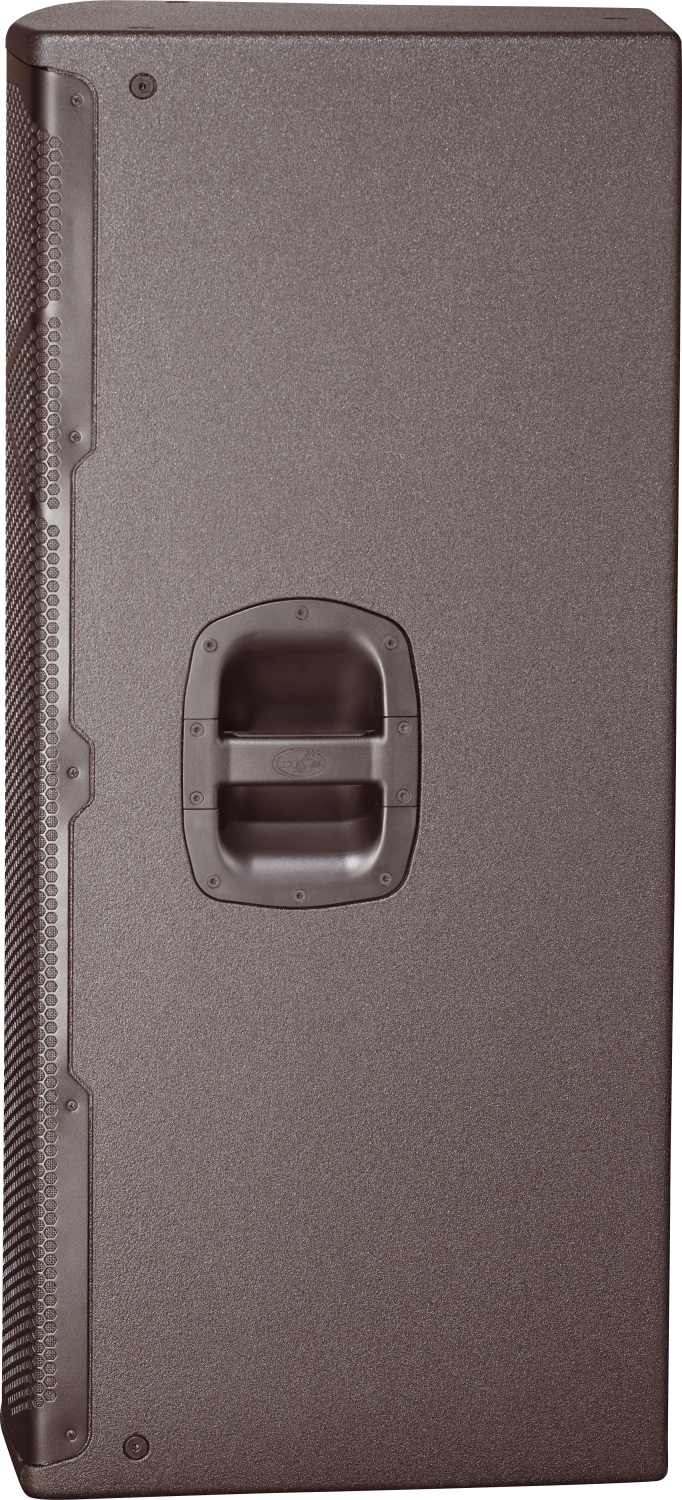

Zwei verstärkte Stahlgriffe mit Gummiüberzug

Anwendungen

„Konzerte und Firmen-AV-Systeme
Mobile und Live-Clubs
Konzertsäle, Theater und Auditorien
Gotteshäuser“

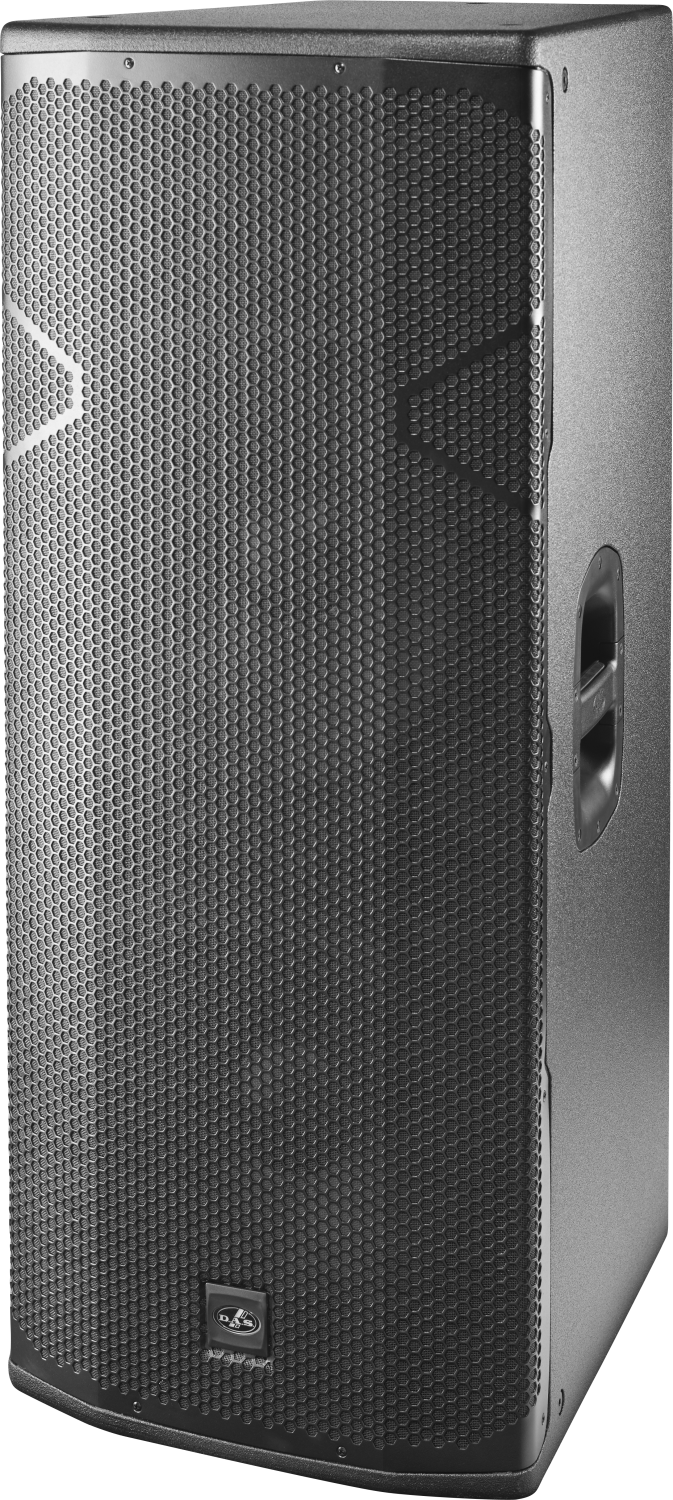

Das passive Fullrange-System VANTEC-215 verfügt über zwei 15“-FV-Tieftöner zur kraftvollen Basswiedergabe und höherem Schalldruck. Der Hochtonbereich werden durch einen FEM-optimierten 1“-Druckkammertreiber reproduziert. Das trapezförmige Gehäuse ist aus Birkensperrholz gefertigt und mit widerstandsfähiger schwarzer ISO-Flex-Farbe lackiert. Zwei Tragegriffe mit Gummipolsterung erleichtern den Transport. Hinzu kommt ein pulverbeschichtetes vor Rost schützendes Stahlgitter. Die im Gehäuse integrierten Befestigungspunkte ermöglichen eine leichte und sichere Aufhängung der ACTION 215-Gehäuse.

Performance
Frequency Range (-10 dB)55 Hz – 20 kHz
Horizontal Coverage (-6 dB)90º
Vertical Coverage50º
Nominal Impedance4 ohms
RMS Power Handling1000
Peak Power Handling4000
On-axis Sensitivity 1W/1 m102 dB SPL
Maximum Peak SPL at 1 m138 dB
Recommended AmplifierPA-2700
Recommended ProcessorDSP-226

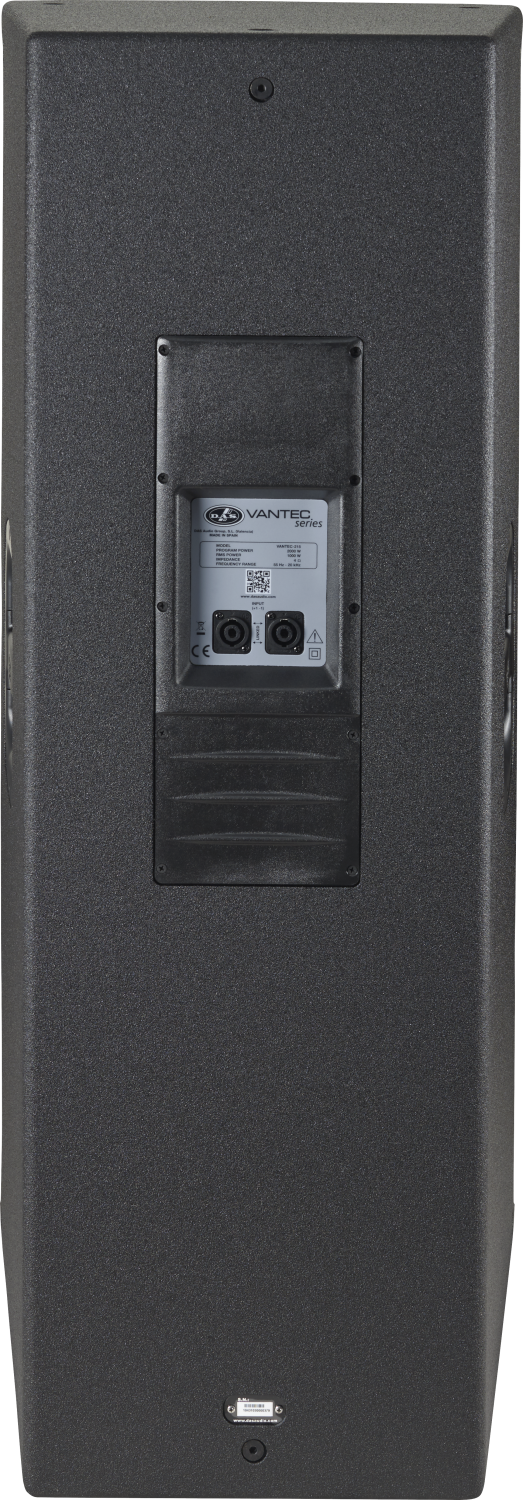

Connectors
Audio Input Connector1 x speakON NL4
Audio Output Connector1 x speakON NL4
Enclosure
Enclosure ConstructionBirch Plywood
Enclosure GeometryTrapezoidal
RiggingM10 Rigging Points
FinishISO-flex Paint
ColorBlack
Depth505 mm (19,9 in)
Dimensions ( H x W x D )1.090 x 445 x 505 mm
42,9 x 17,5 x 19,9 in
Net Weight40,0 kg ( 88,0 lb )
Components
LF Driver15FV
HF DriverM-28
Horn/WaveguideBC-95
Shipping
Carton Dimensions ( H x W x D )1.195 x 536 x 581 mm
47,0 x 21,1 x 22,9 in
Shipping Weight45,0 kg ( 99,2 lb )
Qualifikation Format Größe
Datenblatt
HT_VANTEC215_00.pdf PDF 235 Kb
Benutzerhandbuch
UM_VT1_01_EN.pdf PDF 3.25 Mb
Strichzeichnung
CAD_2D_VT215.dwg DWG 736 Kb
LD_2D_VT215.svg SVG 81 Kb
Kataloge
CAT_DAS_2020_FULL_LINE_7_2.pdf PDF 13.19 Mb
ANL-2Satz mit vier Ringschrauben aus Schmiedestahl M10x40 und vier Stahlkarabinern
FUN-VT215Transport-Schutzhülle für 1 VANTEC 215/VANTEC 215A, schwarz
SPK4-1Lautsprecherkabel 4 x (2,5 mm2), 2 x NL4, 1 m
SPK4-10Lautsprecherkabel 4 x (2,5 mm2), 2 x NL4, 10m
SPK4-20Lautsprecherkabel 4 x (2,5 mm2), 2 x NL4, 20m
15FV15″ Tief-Mitteltöner, 3″ VCD, Ferrit, 500 W/AES, 8 Ohm
BC-9590 x 50 Horn, 1″-Kehle, Polyamid-Faserverbundstoff
F-VT215Passive Frequenzweiche für VANTEC 215
GM-15FVRecone-Kit für 15FV-Lautsprecher
LAMP-F-21Lampe für passive Frequenzweiche, 21 W
M-28Druckkammertreiber, 1″ VCD, Ferrit, 1″-Kehle, 40 W AES, 8 Ohm
