PRODUKTE / VANTEC SERIES

VANTEC-118A

P/N. 10431140

Modell
P/N.

Eigenschaften

1 x 18″ DAS 18FW Lautsprecher
Klasse-D-Verstärker, Spitzenleistung 2000 W
Digitale Signalverarbeitung (DSP)
Niederfrequenz-EQ-Schalter „Deep-Loud “
Tiefpassfilter (LPF) mit variabler Einstellung zwischen 80-125 Hz
ON/OFF-Schalter mit LED auf der Rückseite
Montagesystem, mit Vantec-20A kompatibel
Sockelleiste für Mast im oberen Teil

Anwendungen

Konzerte und Firmen-AV-Systeme
Mobile und Live-Clubs
Konzertsäle, Theater und Auditorien
Gotteshäuser

DAScontrol

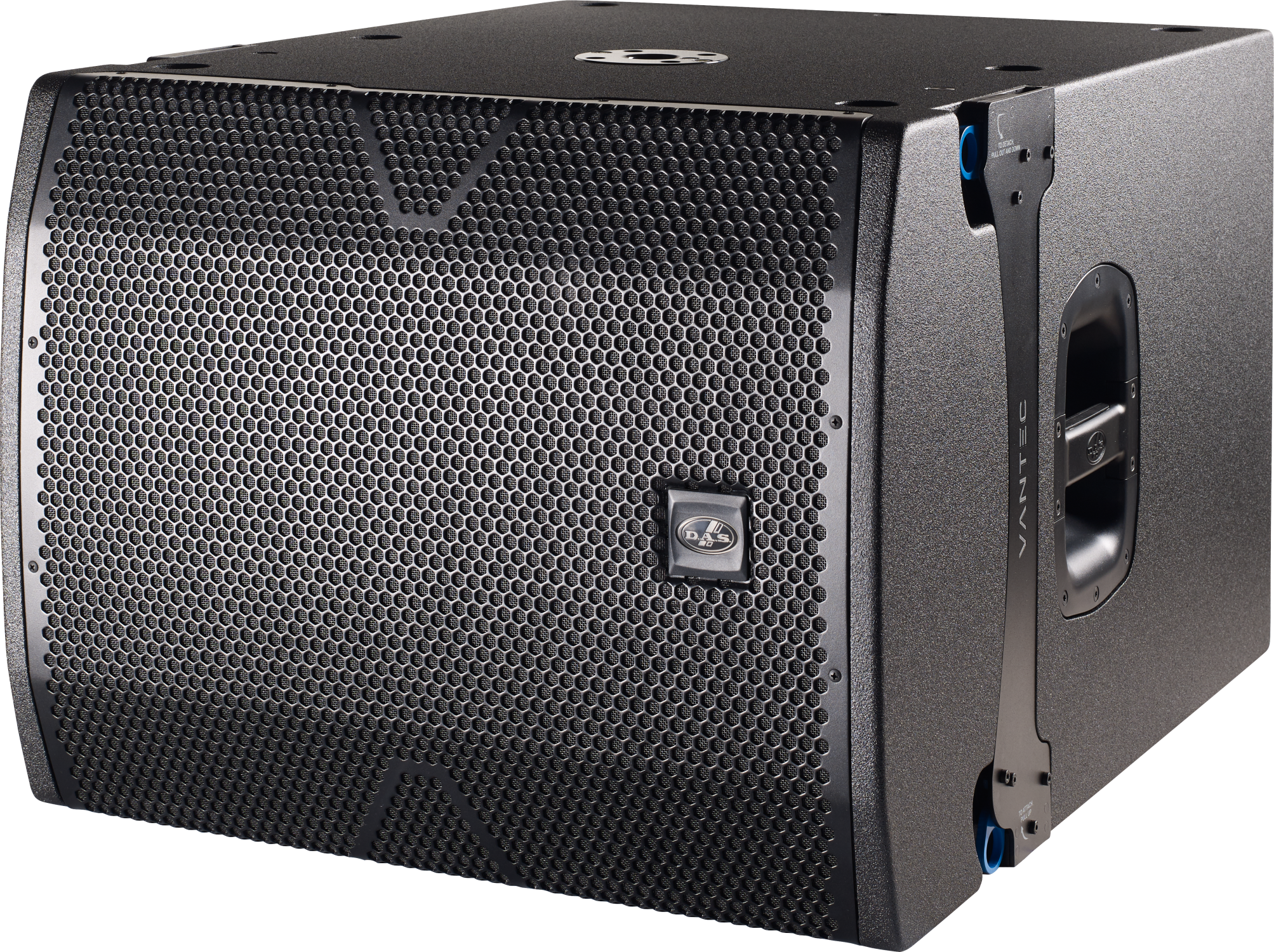

Das aktive Subwoofer-Modell VANTEC-118A in Frontloaded-Bestückung wurde speziell für den Einsatz mit dem VANTEC-20A-Curved-Line-Array entwickelt. Das System kann gestapelt oder dank des mit dem VANTEC-20A kompatiblen DAS-Click-Lock™-Riggingsystems in Line-Array-Konfiguration geflogen werden.

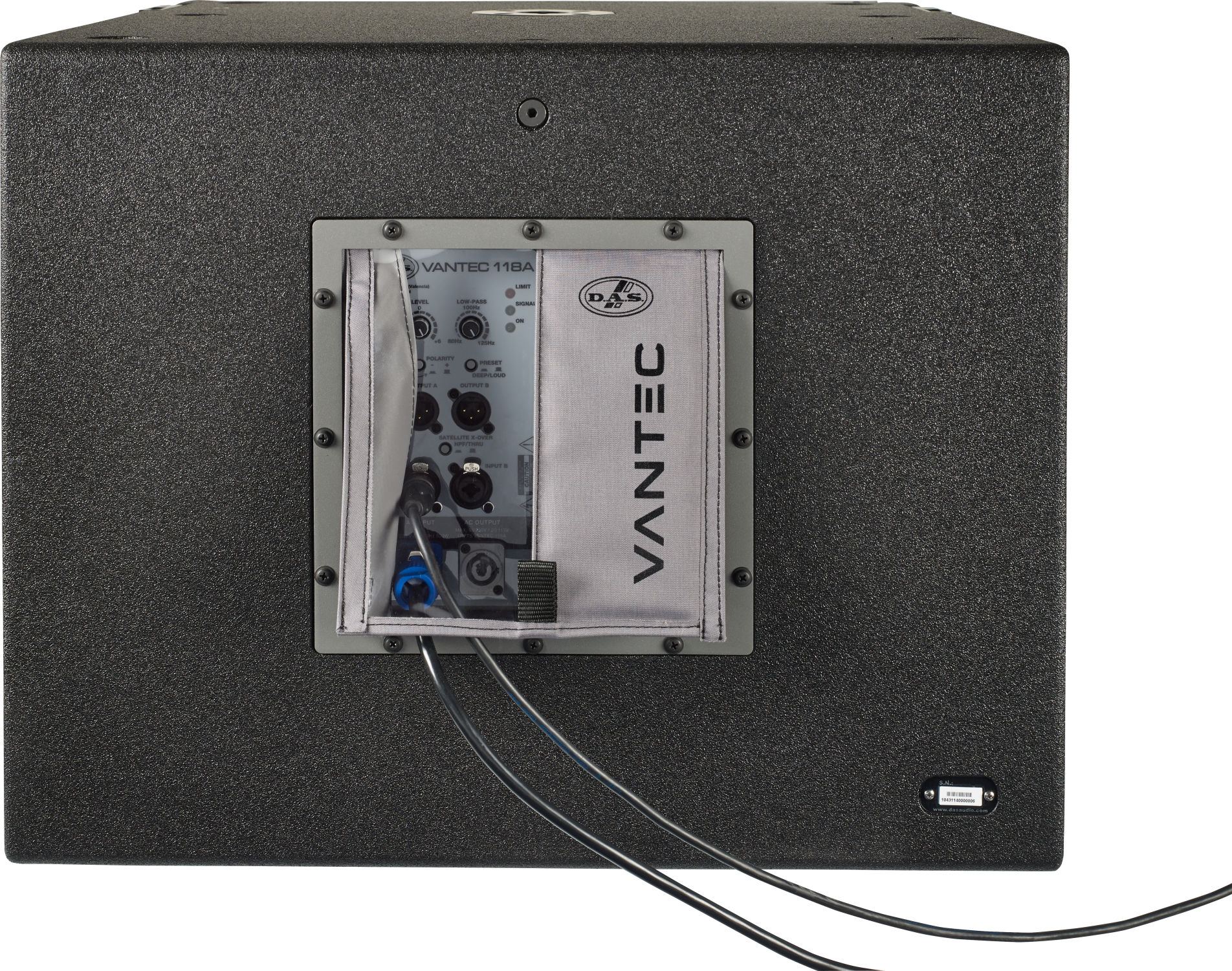

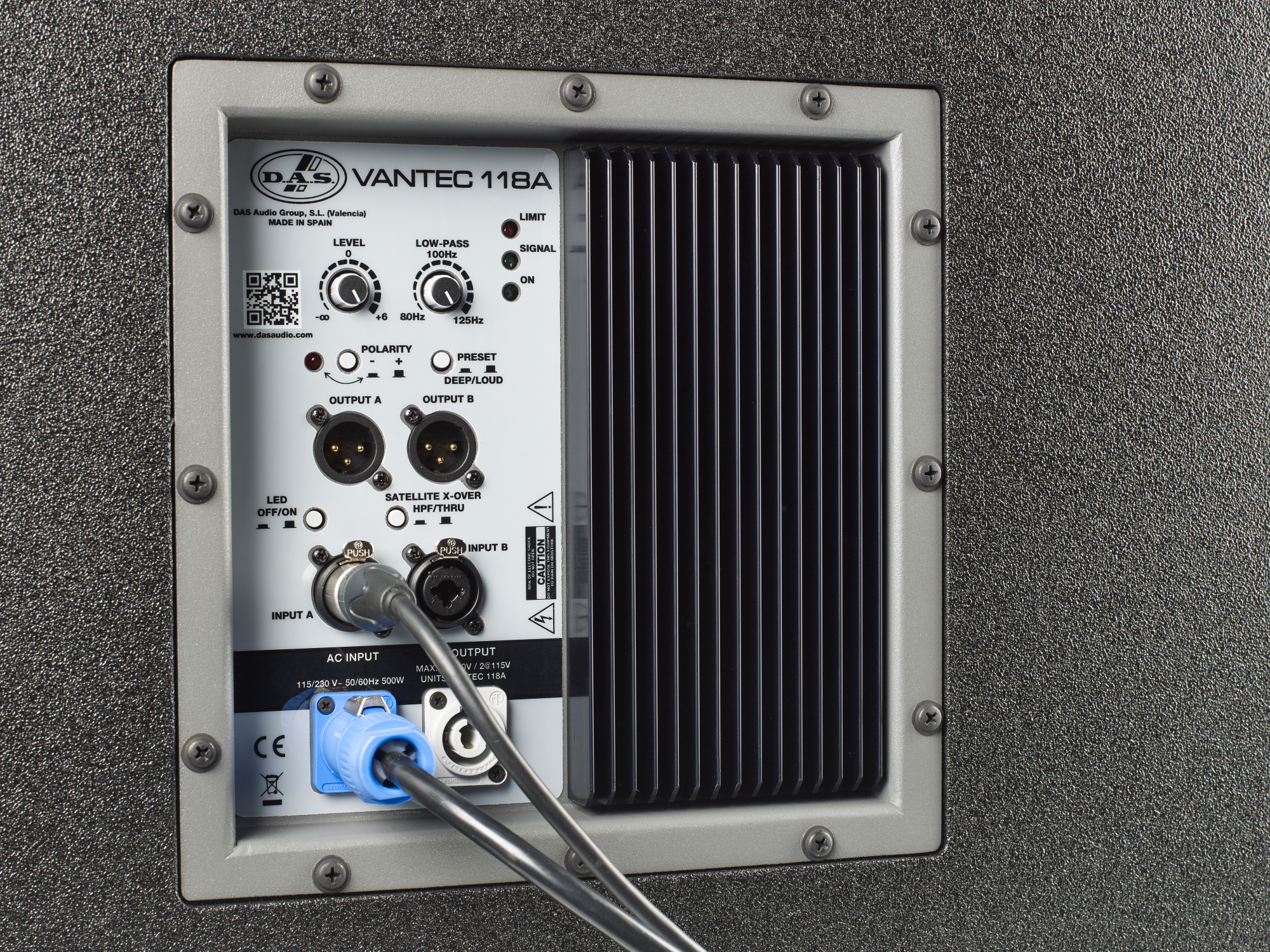

Die Elektronik sorgt mit einem Klasse D-Verstärker mit 2.000 W Spitzenleistung und hochwertigem 24-Bit-DSP für eine außergewöhnliche Klangwiedergabe. Ein einzigartiger EQ-Schalter erlaubt eine Umschaltung zwischen einer erweiterten Tiefbass- (Deep) und pegelkräftigerer Basswiedergabe (Loud). Auf der Rückseite befinden sich Regler für die Verstärkung, die Phasenlage und ein zwischen 80 und 125 Hz variables Tiefpassfilter. Der VANTEC-118A ist in der Phasenlage zu anderen Modellen der VANTEC-Serie abgestimmt, wodurch eine präzise Kombination ohne den Einsatz externer Signalprozessoren möglich ist.

Performance
Frequency Range (-10 dB)35 Hz – 125 Hz
Maximum Peak SPL at 1 m134 dB
Electronics and Connectors
Nominal Amplifier Power (continuous)1000 W
Nominal Amplifier Power (peak)2000 W
Input TypeBalanced
Input Impeadance20 kohms
Input Sensitivity3 V (+12 dBu)
Audio Signal Input Connector2 x Female XLR
Audio Signal Loop Thru Connector2 x Male XLR
AC Output ConnectorpowerCON NAC3FCB
Current Draw 230 V2.2 A
Enclosure
Enclosure ConstructionBirch Plywood
Enclosure GeometryRectangular
RiggingM10 Rigging Points
FinishISO-flex Paint
ColorBlack
Dimensions ( H x W x D )490 x 615 x 785 mm
19,3 x 24,2 x 30,9 in
Net Weight44,0 kg ( 97,0 lb )
Components
LF Driver18FW
Shipping
Carton Dimensions ( H x W x D )730 x 660 x 880 mm
28,7 x 26,0 x 34,7 in
Shipping Weight48,0 kg ( 105,6 lb )
Qualifikation Format Größe
Datenblatt
HT_VT118A_05.pdf PDF 1.06 Mb
Benutzerhandbuch
UM_VT3_02_EN.pdf PDF 5.39 Mb
Strichzeichnung
CAD_2D_VT118A.dwg DWG 1.91 Mb
LD_2D_VT118A.png PNG 66 Kb
LD_2D_VT118A.svg SVG 337 Kb
Kataloge
CAT_DAS_2020_FULL_LINE_7_2.pdf PDF 13.19 Mb
ANL-2Satz mit vier Ringschrauben aus Schmiedestahl M10x40 und vier Stahlkarabinern
AX-VT20Flugrahmen für VANTEC 20A (max. 5 Einheiten), schwarz
FUN-2-VT118Transport-Schutzhülle für 2 VANTEC-118A, schwarz
PL-VT118STransport-Dolly (Holz) für VANTEC-118A (max. 2 Einheiten), schwarz
TRD-6Distanzstange mit Ring-Lock-Sicherungssystem, schwarz
TRD-7Höhenverstellbare Distanzstange mit Ring-Lock-Sicherungssystem, schwarz
18FW18″ Tieftöner, 3″ VCD, Ferrit, 600 W/AES, 8 Ohm
DSP-VANTEC-118AErsatz-DSP-Platine für VANTEC-118A
GM-18FWRecone-Kit für 18FW-Lautsprecher
MP-VT118AErsatz-Endstufenmodul für VANTEC-118A
S-PRO2Class-D-Pascal-Verstärker mit Schaltnetzteil, 2 x 500 W/RMS @ 8 Ohm
