VANTEC-20A-W

Beschreibung

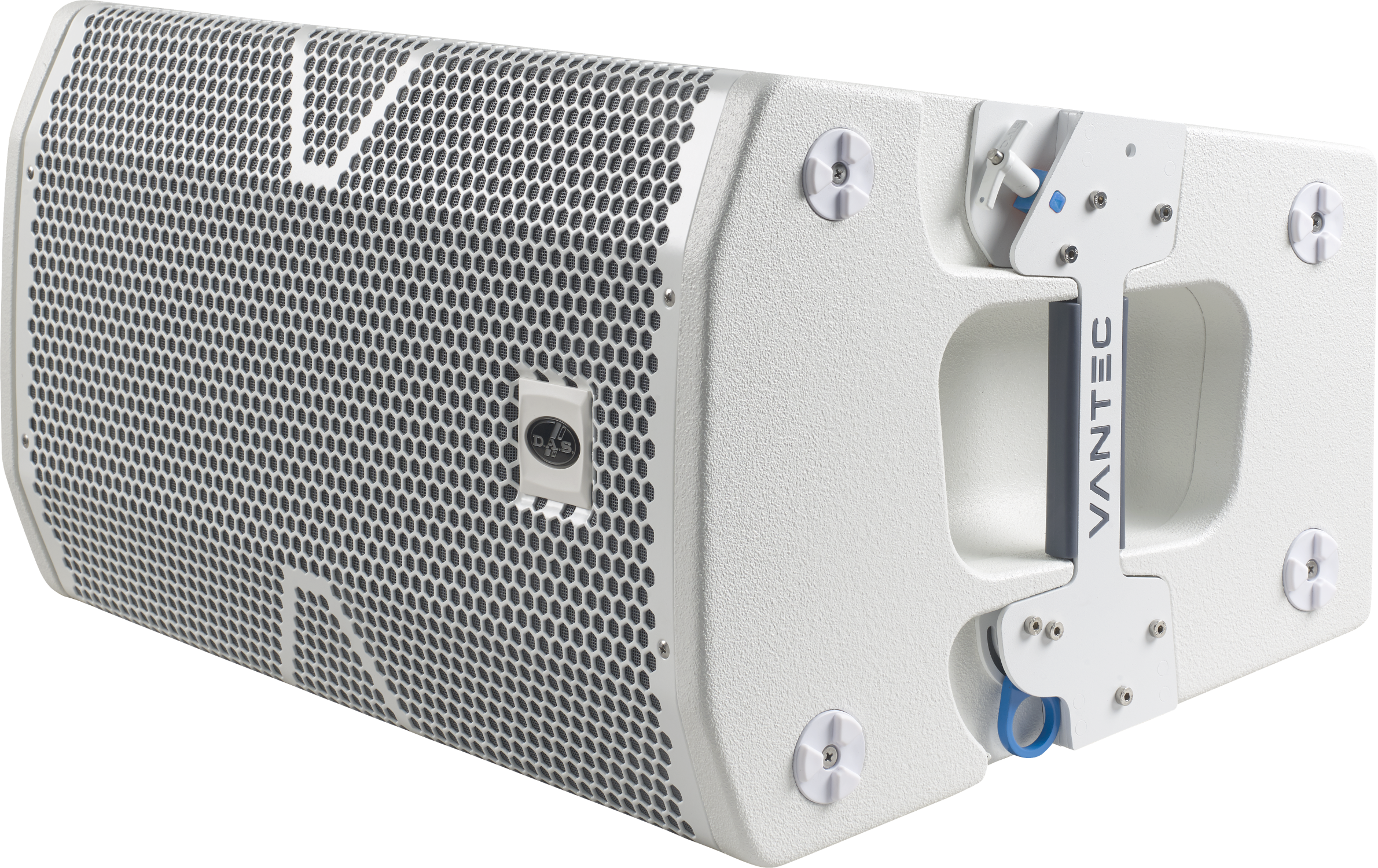

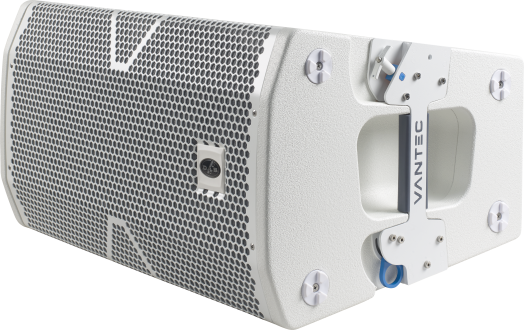

VANTEC-20A ist ein aktives 2-Weg Line-Array mit festem Winkel und ermöglicht eine Vielzahl an Anwendungen für kleinere bis mittlere Beschallungsaufgaben bei einfachster Handhabung und herausragender Qualität.

Bestückt mit einem DAS Audio 12F4C Tief-Mitteltöner mit 3“ Schwingspule und zwei M-65 1“ Hochtöner mit 1.75“ Schwingspule bietet die VANTEC-20A einen Maximalpegel von 135dB bei einem Frequenzgang von 65Hz bis 20kHz. Die beiden 1“ Druckkammertreiber wirken auf einen Wellenformer mit einem Abstrahlverhalten von 90°x15°.

Neben der bereits komfortablen Bedienung über DAScontrol™ mit LCD-Display und Encoder lässt sich die VANTEC-20A zusätzlich auch über die DASlink™ App bedienen und erlaubt HD-Audiostreaming via Bluetooth auch in Stereo. Der leistungsfähige 24-bit DSP bietet neben dem klassischen Signalprocessing inkl. FIR-Filter die akustische Anpassung im Low-Mid-Bereich für die Anzahl der verwendeten Module, als auch die Anpassung des HF-Bereichs auf die Beschallungstiefe. Die DASlink™ Group-Manager-App erlaubt die Steuerung und Überwachung mittels Smartphone oder Tablet, bietet die Möglichkeit Lautsprecher in Gruppen zu fassen um schnell und einfach einheitliche Parameter wie Gain, Presets oder EQs zu setzen und gibt auch Überblick über die Eingangspegel.

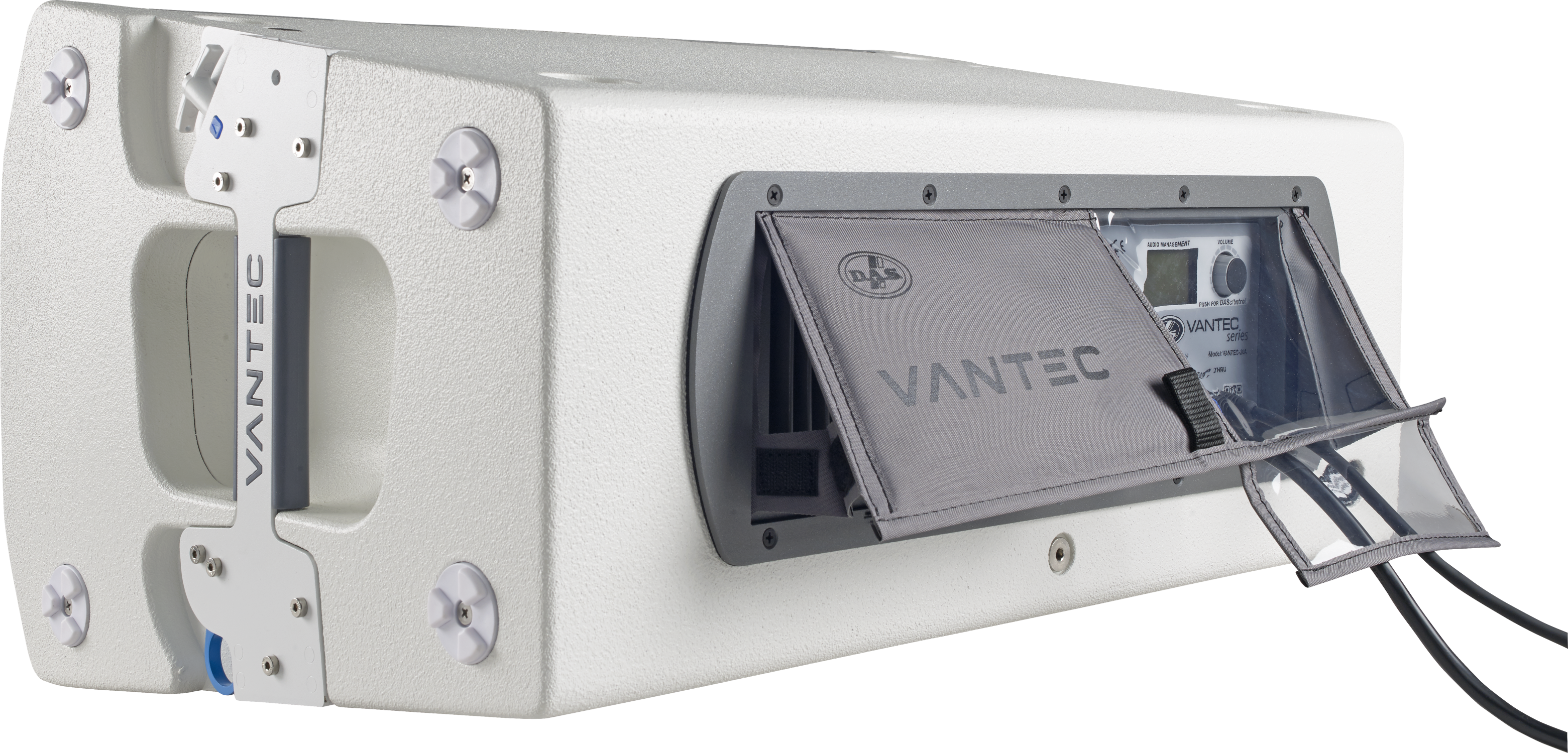

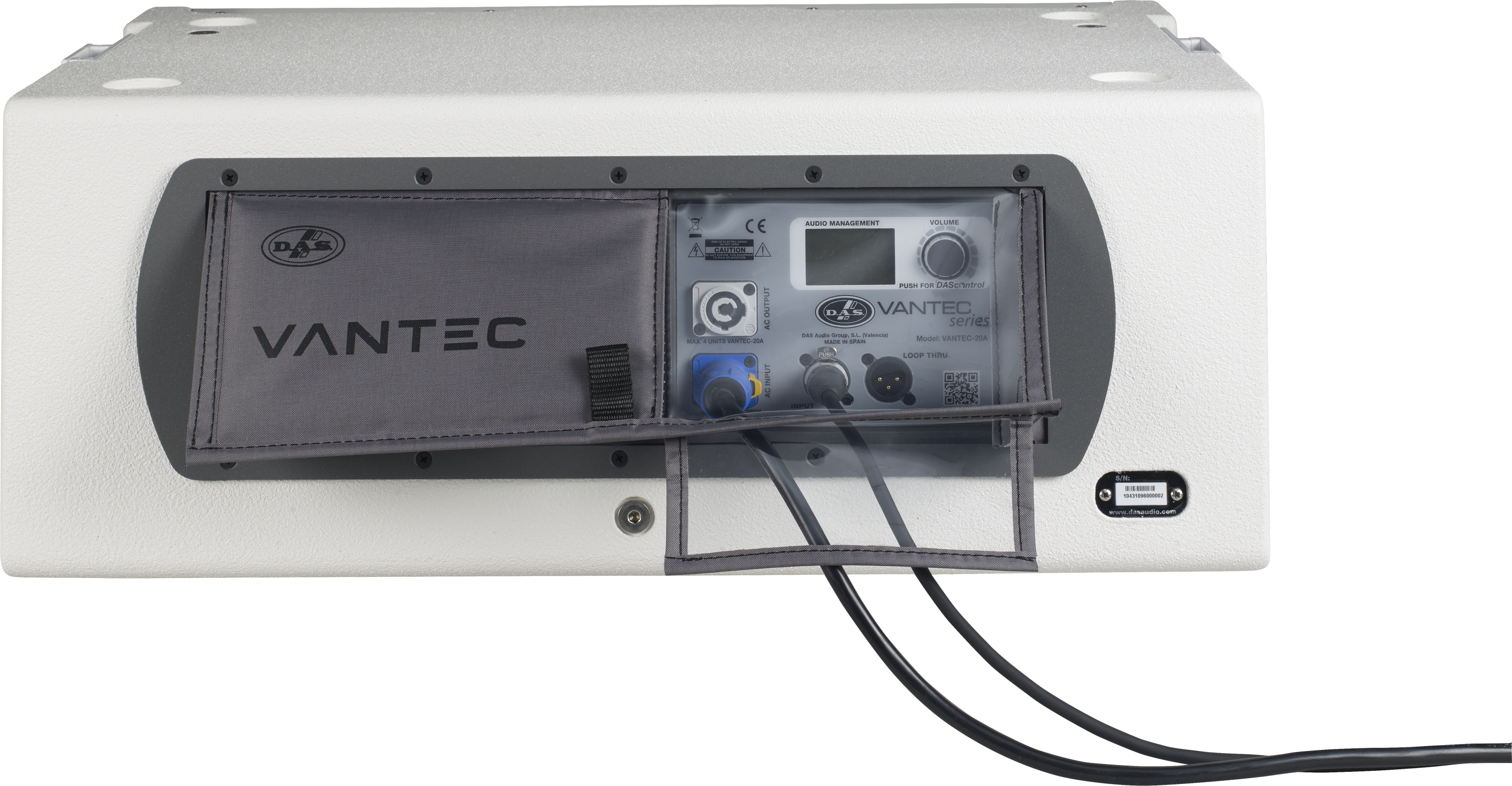

Das Anschlussfeld bietet neben LCD-Display und Encoder einen XLR-Eingang mit parallelem Ausgang und zwei powerCON-Anschlüsse. Das VANTEC-20A ist serienmäßig mit einem Wetterschutz ausgerüstet.

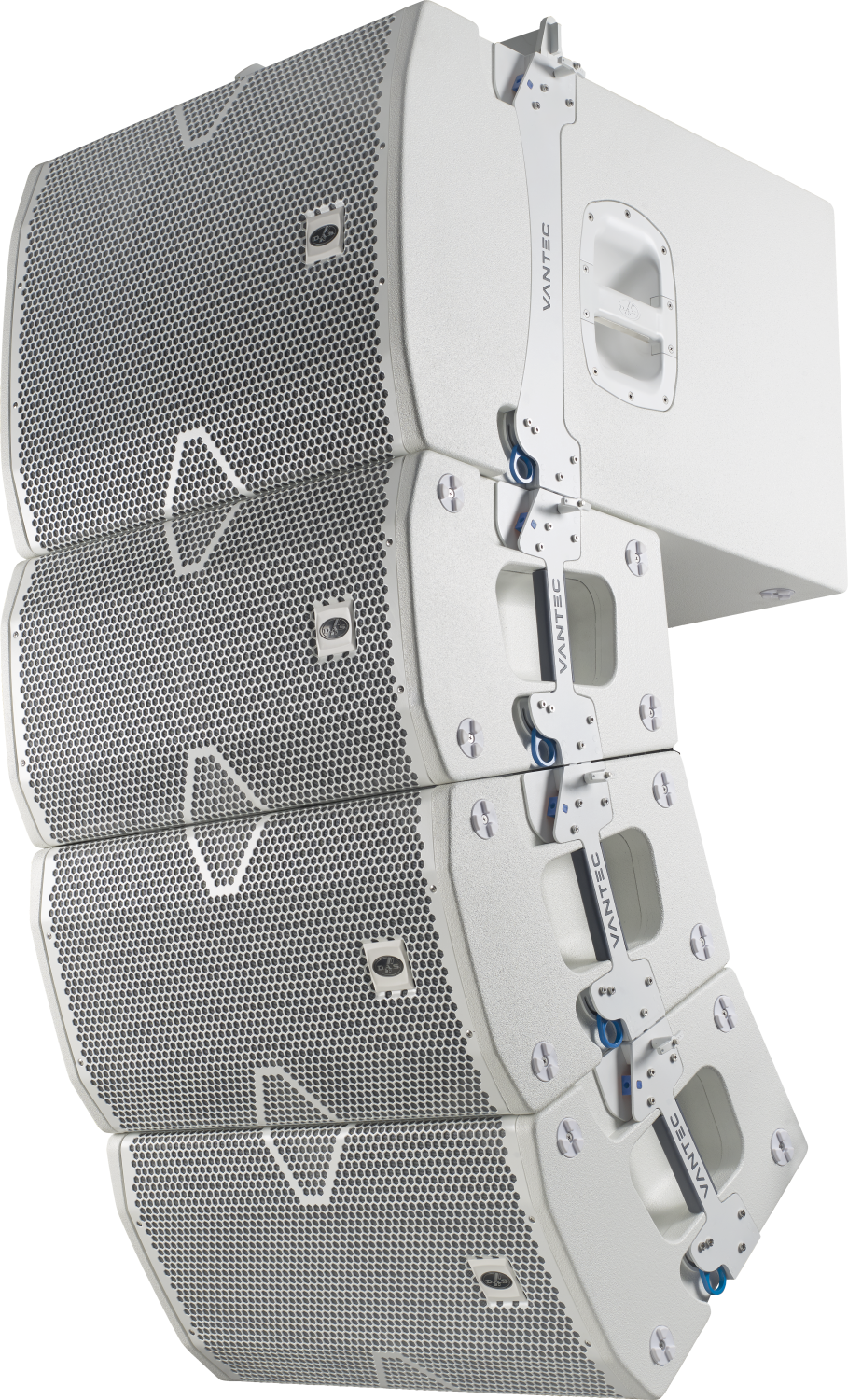

Das hochwertige Gehäuse aus Birken-Multiplex mit ISOflex™ Polyurethanbeschichtung ist ausgestattet mit einer voll integrierten, präzise gefertigten Flughardware und erlaubt Arrays mit bis zu 5 Einheiten und einen daraus resultierenden maximalen vertikalen Öffnungswinkel von 75°. Für die Anwendung auf Stativ oder Distanzstange steht ein 35mm Stativflansch zu Verfügung der sich +/- 13.5° verstellen lässt.

VANTEC-20A ist in schwarz und weiß erhältlich. Als Ergänzung steht der flugtaugliche aktive 1×18“ Subwoofer VANTEC-118A zur Verfügung.

technische Daten

Performance
Frequency Range (-10 dB)	63 Hz – 20 kHz
Maximum Peak SPL at 1 m	135 dB

Electronics and Connectors
Nominal Amplifier Power (continuous)	750 W
Nominal Amplifier Power (peak)	1500 W
Input Impeadance	20 kohms
Input Sensitivity	Line: 3 V (+12 dBu)
Audio Signal Input Connector	2 x Female XLR
Audio Signal Loop Thru Connector	1 x Male XLR
Control	DASlink™ DAScontrol™
AC Output Connector	powerCON NAC3FCB
Current Draw 230 V / 115 V	1.5 A/3.0 A
Enclosure
Enclosure Construction	Birch Plywood
Enclosure Geometry	Trapezoidal
Rigging	Captive Rigging System
Finish	ISO-flex Paint
Color	White
Dimensions ( H x W x D )	335 x 625 x 440 mm 13,2 x 24,6 x 17,3 in
Net Weight	28,5 kg ( 62,8 lb )
Components
LF Driver	12F4C
HF Driver	M-60
Horn/Waveguide	BC-915
Shipping
Carton Dimensions ( H x W x D )	490 x 730 x 490 mm 19,3 x 28,7 x 19,3 in
Shipping Weight	29,0 kg ( 63,8 lb )
