PRODUTOS / QUANTUM SERIES

Q-10A

P/N. 10434087

Modelo
P/N

Características

Sistema de subwoofer compacto auto-amplificado Interfaz DAScontrolTM Gabinete de contraplacado de bétula 1 alto-falante DAS 10MG Faixa de frequência de 40 Hz – 200 Hz Amplificador Classe D 500 W peak

Aplicação

Sistemas A/V e eventos corporativos
Salas de reuniões, aulas e zonas de exposição
Instalações em bares e clubes

DAScontrol

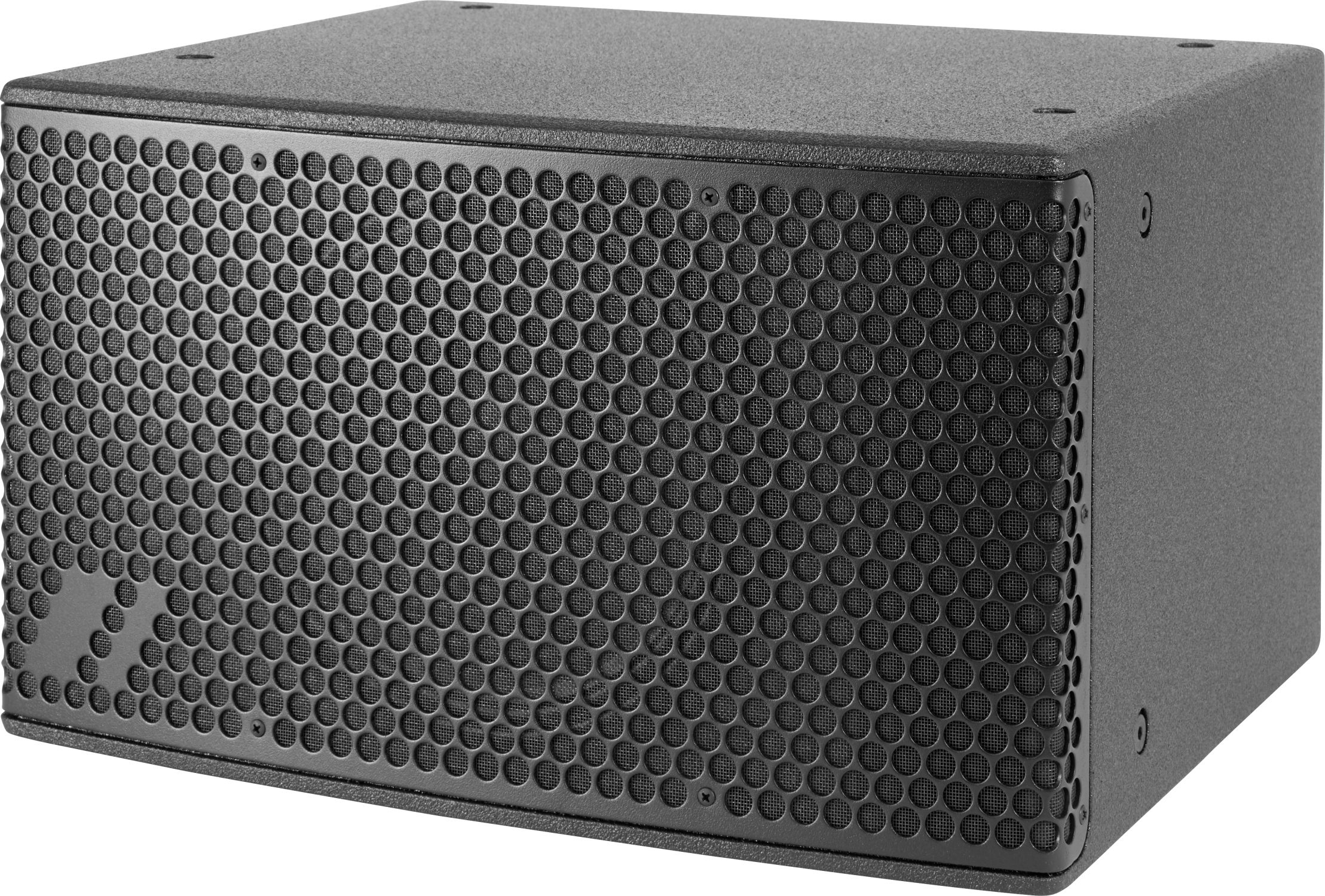

É um subwoofer de baixo perfil, ultracompacto e com alimentação própria , ideal para instalações médias e pequenas. Graças à clareza e capacidade de reproduzir baixas frequências, é um sistema ideal para obter uma reprodução de música de alta qualidade. Complemento ideal para os tops da Série Q. O sistema é equipado com um amplificador de modo comutado, classe D, com duas entradas de sinal, filtro passa-baixo variável e ajuste de parâmetros (profundo / alto) por meio da tecnologia DAScontrolTM.
Performance
Frequency Range (-10 dB)40 Hz – 200 Hz
Maximum Peak SPL at 1 m121 dB

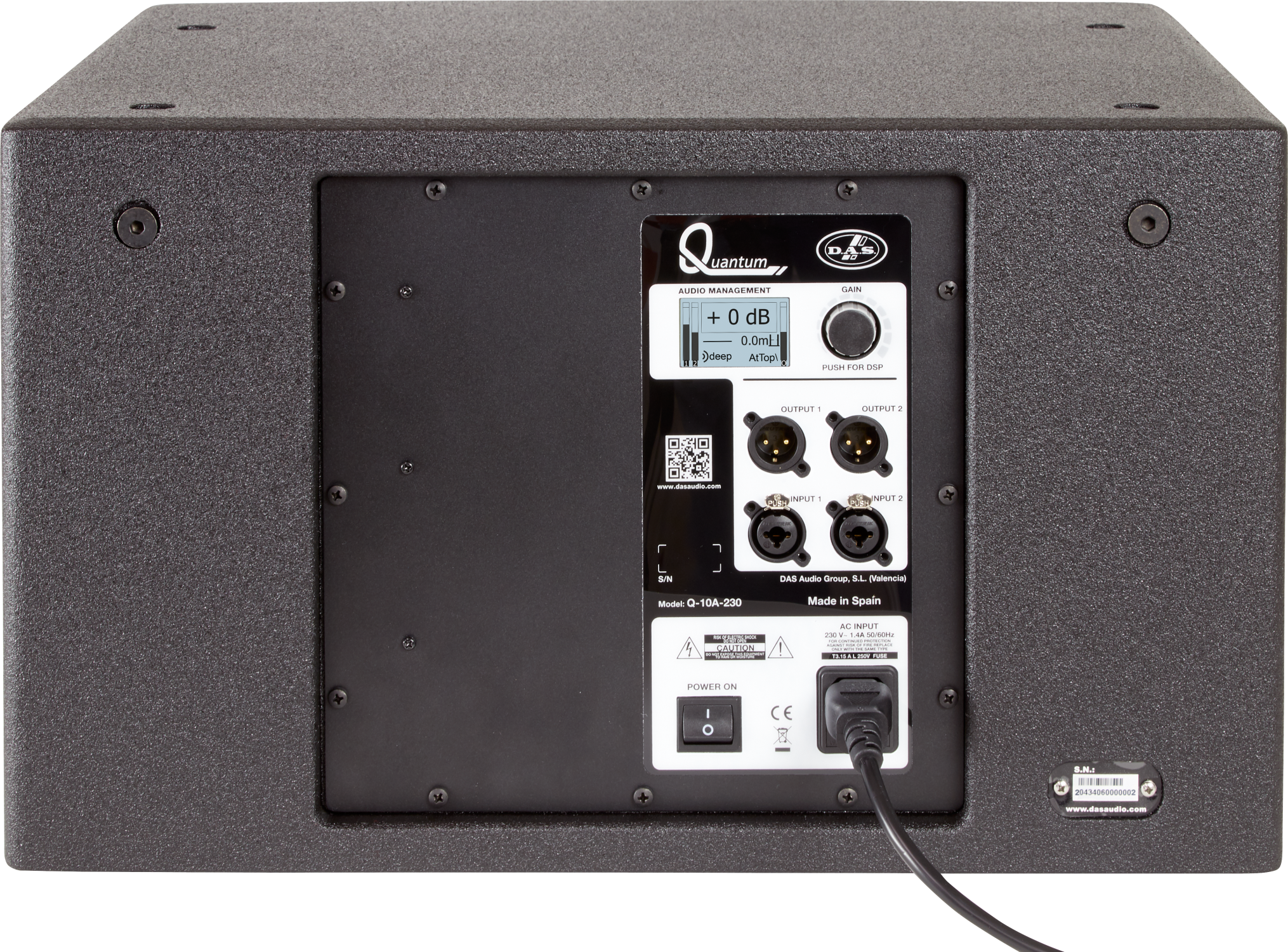

Electronics and Connectors
Nominal Amplifier Power (continuous)250 W
Nominal Amplifier Power (peak)500 W
Input TypeBalanced
Input Impeadance20 kohms
Input Sensitivity1.95 V (+8 dBu)
Audio Signal Input Connector2 x Female XLR
Audio Signal Loop Thru Connector2 x Male XLR
Recommended Signal ProcessingINTEGRAL-M88
INTEGRAL-MA1604
INTEGRAL-MA1004
Current Draw 230 V / 115 V1.4 A/2.8 A
Enclosure
Enclosure ConstructionBirch Plywood
Enclosure GeometryRectangular
FinishISO-flex Paint
ColorWhite
Dimensions ( H x W x D )305 x 505 x 415 mm
12,0 x 19,9 x 16,3 in
Net Weight17,0 kg ( 37,4 lb )
Components
LF Driver10MG
Título Formato Tamanho
Folha de dados
HT_Q10A_00.pdf PDF 444 Kb
Manual do Usuário
UM_Q_02_EN.pdf PDF 10.43 Mb
Software
MD_GLL_EASEFOCUS3_v5.zip ZIP 243.79 Mb
Desenho de linha
CAD_2D_Q10A.dwg DWG 1.73 Mb
LD_DIM_Q10A_01.jpg JPG 59 Kb
LD_3D_Q10_SKETCHUP_01.skp SKP 284 Kb
Catálogos
CAT_QUANTUM_01.pdf PDF 8.61 Mb
CAT_DAS_2020_FULL_LINE_7_2.pdf PDF 13.19 Mb
